中考物理电学压轴题精选(含答案)

一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。

2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。

义务教育基础课程初中教学资料1．如图23所示电路,电源两端电压为12V 且保持不变,灯丝电阻也不变。

灯L 1与灯L 2电阻之比3:1:21=R R ,将开关S 、S 1闭合时,3R 消耗的功率为1W,电压表的示数为1U ，电路消耗的总功率为P 总;将开关S 、S 2闭合时,4R 消耗的功率为4W,电压表的示数为1U ',电路消耗的总功率为总P '。

112U U ='。

请你解决下面问题: （1）画出图23的等效电路图;（2）求灯L 1的电阻值;（3）求P 总与总P '之比。

解：（1）等效电路图如图所示 2分（2）当开关S 、S 1闭合时,如图所示三用电器串联323213)(R R R R UP ++= =1W ①13211R R R R UU ⋅++=②R 4R 3S 1图23S 2SL 2L 1当开关S 、S 2闭合时,如图所示两用电器串联42414)(R R R UP +==4W ③1141R R R UU ⋅+=' ④112U U ='⑤2分 将数值带入以上公式，可解得R 1=8Ω， 1分 R 2=24Ω，R 3=16Ω，R 4=16Ω（①②两式1分，③④两式1分，算出电阻R 1的值1分（3）当开关S 、S 1闭合时,电路消耗的总功率与开关S 、S 2闭合时电路消耗的总功率之比：总总P 'P = '22总总R U R U = 214824=ΩΩ 1分 2．小阳同学在科技月制作了一个多档位电热器模型。

为了分析接入电路的电阻对电热器的电功率的影响，他将电表接入电路中，其电路如图23所示，电源两端电压不变，R 1=30Ω。

当开关S 闭合，S 1、S 2 断开时，电压表示数为U 1，当S 、S 1、S 2都闭合时，电压表示数为U 2，已知U 1∶U 2=3∶8；两种状态时，R 2消耗的功率最大值P 大和最小值 P 小之比为4∶1；R 3的最小功率为0.9W 。

一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。

2．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．3．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应压敏电阻所受压力大小的电路，其中R0是定值电阻，R代表压敏电阻，要求压力增大时电表示数增大且符合电路安全，在下图所示电路中符合要求的是：（）A．B．C．D．【答案】C【解析】【分析】【详解】A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路的电流，当压力增大时，压敏电阻R压的阻值减小，因并联电路中各支路两端的电压相等，所以由I=UR可知，电流表的示数不变，故A不符合题意；B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故C符合题意．D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端的电压，当压力增大时，压敏电阻R压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故D不符合题意．4．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数不变B．电流表A2示数变大，电压表V示数不变C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值变小【答案】C【解析】【分析】【详解】AB．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。

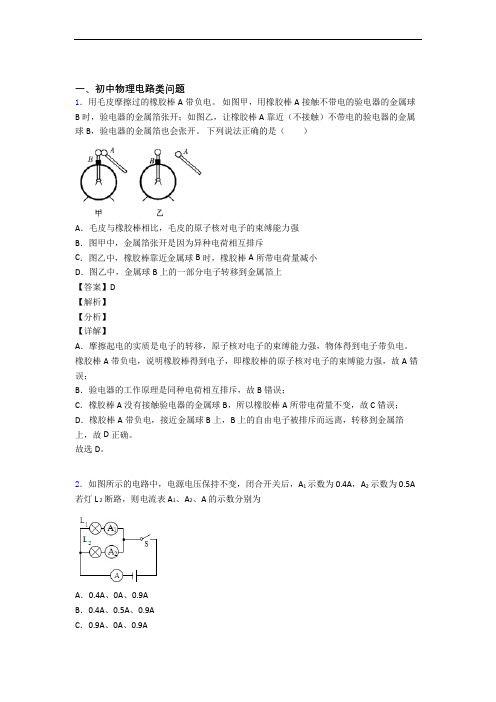

一、初中物理电路类问题1．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

故选D。

2．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．3．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。

2024年中考物理专题复习—电学压轴欧姆定律极值范围题一、○V 并联在滑变两端诀窍：①max min min I R U ⇒⇒；②max max min U R I ⇒⇒——流阻压，大小小；反过来，大大小逻辑：根据U I R=知：若U 不变，则R ↑→I ↓；R ↓→I ↑例1.如图所示的电路中，电源电压U=4.5V 且保持不变。

电阻R 1=3Ω，变阻器R 2的最大值为10Ω，电流表量程为0~0.6A ，电压表量程为0~3V 。

为保证电路安全，变阻器连入电路的阻值范围是（）A.0~10ΩB.4.5~6ΩC.3~10ΩD.4.5~10Ω解析：max 2mi n n mi 4.5V 7.50.6A 7.53 4.0.6A5I R R ⇒===⇒=Ω-Ω=ΩΩ答案：B 。

变式1.如图所示，电源电压为4.5V ，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器规格为“20Ω1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变）。

在保证小灯泡L 电流不超过额定电流，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是10~20Ω③电压表示数变化范围2~3V④电流表示数变化范围0.3~0.5A A.只有②④正确 B.只有②③正确 C.只有③④正确 D.只有①③正确解析：①1.25W ===0.5A2.5V L L L P I U 额额额， 2.5V ==50.5AL L L U R I =Ω额额②max m m i in n 4.5V 90.5A 0.5A 954I R R ⇒==⇒=Ω-ΩΩΩ==滑③U Rmin =4.5V －0.5A ×5Ω=2V ，U Rmax =3V④min 3V 0.3A 10I ==Ω，I max =0.5A 答案：C 。

变式2.如图所示，电源电压为5V ，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器规格为“20Ω1A ”，定值电阻R 1标有“6Ω0.5A ”。

电学压轴题时间：2021.03.04 创作：欧阳地3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻Rab=12Ω，当开关S1闭合，S2断开，滑片P 滑到b 端时，电压表的示数为U1，灯L 消耗的功率是其额定功率的；当开关S1、S2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R0的电功率为12W ，电压表的示数为U2，且U2∶U1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数；（2）灯L 的额定功率．＜答案＞ 3.（1）当开关S1闭合，S2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S1、S2同时闭合，滑片P 滑到a 端时，等效电路如图乙所示，a b AS 2图31S 1R 0LRP根据题意，由图甲可得，①由图乙可得，②将①②联立，且将U2∶U1=2∶1，Rab=12Ω，I=2A，PR2=12W代入，解得U= U2=12V RL=12Ω（2）当开关S1闭合，S2断开，滑片P滑到b端时，灯L消耗的功率PL/=PL，则IL/=IL，IL=3 IL/=3×=1.5A，PL=I2 RL=27W4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R３。

将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12。

（1）求R1的阻值；（2）当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A这一量程进行测量。

＜答案＞ 4.将滑片P置于变阻器的A端，只闭合开关S1时，等效电路如图1所示；将滑片P置于变阻器的B端，只闭合开关S1时，等效电路如图2所示；开关S1、S2、S3都闭合时，等效电路如图3所示。

一、初中物理电路类问题1．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。

故选B。

2．如图所示，闭合开关，两只灯泡甲和乙能发光，则关于1、2、3三个学生实验电表（电流表或电压表），下列说法正确的是（）A．1、2、3都是电流表B．1、2、3都是电压表C．1、2一定是同类型的表D．1和3一定是同类型的表【答案】D【解析】【详解】第一种情况：如果把2去掉，这样我们就能看出电路中有两条支路：L乙与 1串联在一条支路中，所以1就是电流表；L甲与3串联在一条支路中，所以3是电流表；2与两个灯泡并联，是电压表。

第二种情况：如果把1和3去掉，这样我们就能看出L甲、2、L乙在一条支路上，此时电路为串联电路，所以2就是电流表；1因为与灯L甲并联，所以是电压表；3与灯L乙并联，所以是电压表。

由此分析可知：1、2、3是电流表，还是电压表，取决于灯泡的连接方式，但1、3一定是同类型的表。

故选D。

3．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】A【解析】【详解】A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．4．如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。

一、初中物理电路类问题1．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为A．8 9RB．76RC．910RD．67R【答案】B【解析】【详解】如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为13R，每个电阻由三个相同的块并联组成，设每块电阻阻值为R x，则由并联电阻规律可知：111113x x xRR R R=++解得R x=R；则当挖去其中一块后，变为两个阻值为R的电阻并联，整体再与两个阻值为13R的电阻串联，则由串并联电阻规律可知总电阻为：AB11721136R R RR R'=+⨯=+故选B。

2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A正确，B错误；C．金属片P和AB构成了一个滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A端是绝缘体，故C正确；D．R0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R0，故D错误。

一、初中物理电路类问题 1．小明用两个小灯泡L1、L2按如图所示电路“探究串联电路中的电压关系”。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压。关于在实验过程中出现的情况，下列说法正确的是（ ）

A．测出Uab间电压后，保持b不动，将a改接到c，就可以测出Ubc

B．若实验时电压表示数0abacUU，可能是a、b之间发生了断路

C．若实验时电压表示数0abU，0bcacUU，则一定是a、b间短路了

D．测ac间电压时电压表的偏转角度一定是测ab间电压表偏转角度的2倍

【答案】B 【解析】 【详解】 A．用电压表测ab间的电压，那么与a端相接的是电压表的正接线柱，与b端相接的是电

压表负接线柱，如果测出Uab间电压后，保持b不动，将a改接到c，那么电流就会从b端流入，即是从电压表负接线柱流入，正接线柱流出，这样是不能测出Ubc的，A错误； B．假设a、b之间发生了断路，那么abUU电源，当电压表并联在a、c两端时，电流往

电压表流，那么acUU电源，这与题干条件相符合，那么可能是a、b之间发生了断路；假设a、b之间发生了短路，那么0abU，这与题干条件不符合，所以不可能是a、b之间发生短路；假设b、c之间发生了断路，那么0abU，这与题干条件不符合，所以不可能是b、c之间发生断路；假设b、c之间发生了短路，那么abUU电源，acUU电源，这与题干条件相符合，所以可能是b、c之间发生了短路；综上所述，可能是a、b之间发生了断路，B正确； C．假设a、b之间发生了断路，那么abUU电源，这与题干条件不符合，所以不可能是

a、b之间发生了断路；假设a、b间发生短路，那么0abU，bcac

UUU

电源，

这与题

干条件相符合，所以可能是a、b间发生短路；假设b、c间发生了断路，那么0abU，0bcacUU，这与题干条件相符合，所以可能是b、c间发生了断路；假设

b、c间发生了短路，那么abUU电源，这与题干条件不符合，所以不可能是b、c间发生

2014-2015学年度???学校3月月考卷1．如图所示，电源两端电压不变。

当闭合开关S、S1和S3，断开开关S2，滑动变阻器的滑片P滑至某一位置时，电压表的示数为U1，电阻R1的电功率P1=6.4W，电流表的示数为I1；当闭合开关S和S2，断开开关S1和S3，滑片P滑至另一位置时，电压表的示数为U2，电阻R1与滑动变阻器的总功率P2=4.5W，电流表的示数为I2；当闭合开关S，断开开关S1、S2和S3，滑片P滑到B端时，电阻R2的功率为P3，电流表的示数为I3。

已知：121 3RR=，1 28 15UU=。

求：（1）电流I1与I2之比；（2）电功率P3。

2．如图所示电路，电源两端电压U保持不变。

当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为R A时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻R A的电功率为P A；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为R B 时，电压表的示数U2为2V，电流表的示数为I2，电阻R B的电功率为P B。

已知：R1:R2=2:1，P1:P B=1:10，U1:U2=3:2。

求：电源两端的电压U。

3．在图中所示的电路中，电源两端电压不变。

闭合开关S，滑动变阻器滑片移至点M 时，变阻器接入电路的电阻为R M，电阻R2消耗的电功率为P2，电压表V1、V2的示数分别为U1和U2；滑动变阻器滑片移至点N时，变阻器接入电路的电阻为R N，电阻R2消耗的电功率为P2'，电压表V1的示数为U1'。

已知：U1∶U2＝2∶5， U1∶U1'＝1∶2，P2＝8W，P2'＝2W。

求：（1）滑动变阻器接入电路的电阻R M与R N之比；（2）滑片左右移动的过程中，电路消耗的最大电功率P max。

4．如图所示电路电源两端电压保持不变。

闭合开关S1和S2时，电流表的示数为I1，电压表V1的示数为U1，电压表V2的示数为U2；闭合开关S1，断开开关S2时，电流表的示数为I2，电压表V1的示数为U1，电压表V2的示数为U2，R3两端电压为5V。
