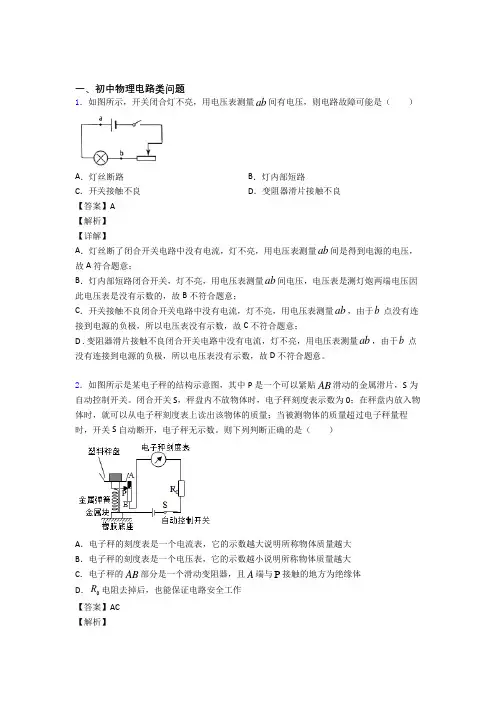

一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。

2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。

义务教育基础课程初中教学资料1．如图23所示电路,电源两端电压为12V 且保持不变,灯丝电阻也不变。

灯L 1与灯L 2电阻之比3:1:21=R R ,将开关S 、S 1闭合时,3R 消耗的功率为1W,电压表的示数为1U ，电路消耗的总功率为P 总;将开关S 、S 2闭合时,4R 消耗的功率为4W,电压表的示数为1U ',电路消耗的总功率为总P '。

112U U ='。

请你解决下面问题: （1）画出图23的等效电路图;（2）求灯L 1的电阻值;（3）求P 总与总P '之比。

解：（1）等效电路图如图所示 2分（2）当开关S 、S 1闭合时,如图所示三用电器串联323213)(R R R R UP ++= =1W ①13211R R R R UU ⋅++=②R 4R 3S 1图23S 2SL 2L 1当开关S 、S 2闭合时,如图所示两用电器串联42414)(R R R UP +==4W ③1141R R R UU ⋅+=' ④112U U ='⑤2分 将数值带入以上公式，可解得R 1=8Ω， 1分 R 2=24Ω，R 3=16Ω，R 4=16Ω（①②两式1分，③④两式1分，算出电阻R 1的值1分（3）当开关S 、S 1闭合时,电路消耗的总功率与开关S 、S 2闭合时电路消耗的总功率之比：总总P 'P = '22总总R U R U = 214824=ΩΩ 1分 2．小阳同学在科技月制作了一个多档位电热器模型。

为了分析接入电路的电阻对电热器的电功率的影响，他将电表接入电路中，其电路如图23所示，电源两端电压不变，R 1=30Ω。

当开关S 闭合，S 1、S 2 断开时，电压表示数为U 1，当S 、S 1、S 2都闭合时，电压表示数为U 2，已知U 1∶U 2=3∶8；两种状态时，R 2消耗的功率最大值P 大和最小值 P 小之比为4∶1；R 3的最小功率为0.9W 。

中考物理电学压轴-必刷题1、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V．（1）电压表的示数为6V时，电流表的示数为多少（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到，表明驾驶员酒驾，此时电压表的示数为多少解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电流表的示数：I===；（2）∵串联电路中总电压等于各分电压之和，∴此时R1两端的电压：U1=U﹣U2=8V﹣6V=4V，∴R1===20Ω；（3）调零后，R1的电阻保持不变，此时变阻器两端的电压：U1′=I′R1=×20Ω=4V，∴电压表的示数：U2′=U﹣U1′=8V﹣4V=4V．答：（1）电压表的示数为6V时，电流表的示数为；（2）电压表的示数为6V时，滑动变阻器R1的电阻值为20Ω；（3）调零后，电流表的示数达到时电压表的示数为4V．2、如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω。

当断开开关S1和S2，闭合开关S3时，电流表的示数为；当断开开关S2，闭合开关S1、S3时，电流表的示数为。

求：（1）电阻R2的阻值。

（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压。

解：（1）当S1和S2断开，S3闭合时，R2断路，I1=S2S1S3电源电压 U= I 1R 1 =×20Ω=10V 当S 2断开，S 1和S 3闭合时，R 1 和R 2并联 过R 2的电流：I 2= I - I 1=R 2=U/ I 2=10V/=25Ω（2）当S 1、S 3断开， S 2闭合时，R 1 和R 2串联，电流I = I 1= I 2=U/ (R 1 +R 2)=10/45（A)R 1的电压：U 1= I 1 R 1= U R 1/ (R 1 +R 2)=10V×20Ω/(20Ω+25Ω)=3、如图所示，变阻器R 2上标有“20Ω 1A ”的字样。

实用文档1电学压轴题1. 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。

3 如图30所示电路电源两端电压保持不变，灯L 标有“6V 6W”字样。

只断开开关S1时，电压表的示数为U ；只闭合S1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。

已知U ∶U '＝7∶5，I ∶I '＝2∶1。

不考虑灯丝电阻RL 的变化。

求：定值电阻R2的电阻值和电路消耗的最大功率。

abA S 2图31S 1 R 0LRP实用文档2图254 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。

电源电压及灯丝电阻保持不变。

当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。

当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P 位于a 点时，灯L1也能正常发光；滑动变阻器的滑片P 位于b 点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。

2024年中考物理压轴题训练——电学实验2．小明用如图所示电路探究“电流与电阻的关系”．器材如下：电压为3V的电源，标有“20Ω 2A”字样的滑动变阻器，阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、开关和导线．（1）小明连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大．经检查所有器材均完好．你认为出现上述实验现象的原因是（2）小明把5Ω的电阻接入电路，变阻器的滑片（1）在小明设计的电路中，电流表的量程应选（2）小明按正确的操作，将开关掷向开关掷向b，调节阻箱的阻值为R0，请你写出用测得的物理量表示的（3）这种测量方法与“曹冲称象5．“探究串联电路电压关系（1）根据图甲电路连接后，闭合开关，发现电压表的指针如图乙所示，造成该现象的原因是；（2）正确连接后，发现电压表分别接在B、C两点间和A、C两点间时，指针位置均如图丙所示，由此可知L1两端的电压为V，L2两端的电压为（1）闭合开关前，滑动变阻器的滑片P 应该置于作用；（2）排除故障后，开始实验，此时滑动变阻器在电路中的作用是实验数据绘制的图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的I U -(1)请你用笔画线代替导线，将图乙中的实物连接完整．( )(2)闭合开关前，应将滑动变阻器滑片滑到最端(选填“左”或“右”)．(3)闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转，原因可能是．(4)故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示（1）在连接电路时，开关应该处于（2）连接好电路后闭合开关（1）在烧杯底放一枚小铁钉，放松绳子把绑着的磁铁缓慢下放，让磁铁逐渐靠近小铁钉，在小铁钉刚能被吸起的瞬间停止下放，标记（图中A点）．（2）拉动绳子提起磁铁，把小铁钉从磁铁上取下，准确地放回杯底原位置．（3）往杯内倒入适量水后，缓慢下放磁铁浸入水中，当（2）图甲所示是用来探究电流产生的热量跟的关系；（3）图乙所示是用来探究电流产生的热量跟的关系；（4）让实验装置乙冷却到初始状态，把右瓶并联的电阻丝都放入瓶内，接通电源，此电路工作一段时间后，（选填“左瓶”或“右瓶”）内电阻丝产生的热量多。

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。

别看初中物理简单，但要学好也需费一番功夫才行。

初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。

在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。

初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。

相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。

我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。

为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。

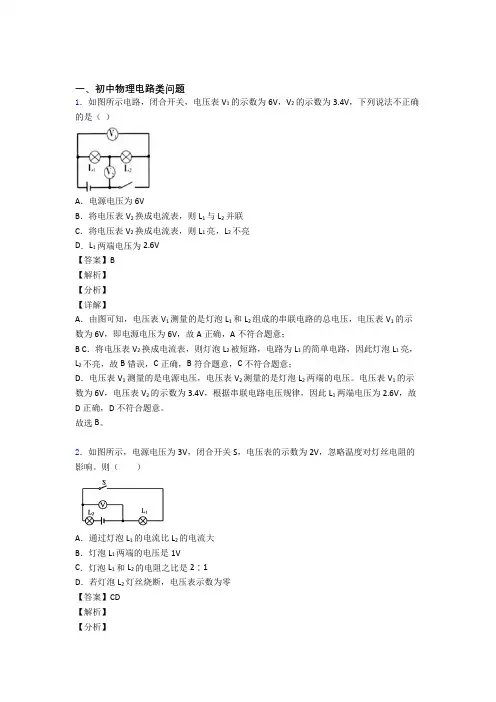

一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。

电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。

故选B。

2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。

则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L1两端的电压是1VC．灯泡L1和L2的电阻之比是2∶1D．若灯泡L2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。

初中物理计算复习一.电学计算1有一个额定电压为2.4V 的小灯泡,小灯泡的电阻为8Ω，如果我们只有3V 的电源，要使小灯泡正常工作，需要串联一个多大的电阻。

2．如图所示的电路中,R 2=20Ω,电路中总电阻为12Ω,电流表的示数为0.3A,请请计算(1)电阻R 1的阻值(30Ω); (2)电源电 压(6V); （3)通过R 1的电流(0.2A)3.如图“6V 3W ”的小灯泡L 与额定功率为10W 的电阻器串联，电源电压为10V ，且保持不变，闭合开关S ，电流表、电压表示数分别为0.20A 和2.4V ，不考虑电阻器和小灯泡电阻随温度的变化；求：1）电阻器R 的阻值(38Ω) 2）整个电路消耗的功率（2W ）4. 如图所示,电源电压为6V , R 1=R 2=30Ω求(1)开关断开时,电路中的总电阻和R 2两端的电压;(60Ω 3V) (2)当开关闭合时,电流表的示数和R 2两端的电压.(0.2A 0)5.如图所示的电路中,R 1为滑动变阻器,R 0、R 2均为定值电阻，电源两端电压保持不变，改变滑动变阻器R 1的滑片的位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中，，根据以上信息求出R 0的阻值（2Ω）6.小明利用标有“6V 6W ”的灯泡L 1和 “6V 3W ”的灯泡L 2进行实验 1）当L 1正常发光时，通过L 1的电流为多少？（`1A ）2）如图甲所示：A 、B 分别为通过L 1和L 2中的电流随两端电压变化关系的曲线。

现将两灯连入如图乙 所示电路中，使其中一个灯泡正常发光，则电路消耗的总功率为多少？（4W ）7.使用电烙铁焊接元件,有时为了省电和避免烙铁头太热而不易沾锡,通过控制开关使电路具有以下特点:在暂不焊接时,电烙铁处于保温状态,需要焊接时,能很快达到温度.已知电源电压为220V ,电烙铁内部电路图如图所示,开关S 接a 时 ,电烙铁的电功率P 1为100W,开关S 接b 时,电烙铁的电功率为P 2,问:(1)电烙铁处于保温状态时,开关接在哪点?（b 点） (2)若P 1=4P 2,电阻丝R 1、R 2的电阻各是多少？（484Ω 1452Ω）8.小红学了电学知识后画出了家里的电吹风的电路图，她认为只闭合开关S 1时，电吹风吹 冷风，当S 1和S 2同时闭合时，电吹风吹热风，小芬看了她的电路图觉得有问题：如果只闭合S 2，会出现电热丝R 工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热 造成损坏,小芬认为只要把其中一个开关移到干路上,就能做到电热丝R 工作时,电动机就一 定在工作,从而保证塑料外壳不会因操作失误而损坏.请分析回答下列问题: (1)你认为小芬应该把开关 移到干路上,才能符合安全要求(S 1 ) (2)根据电吹风铭牌上提供的有关数据,计算当电吹风正常工作并且吹热风时,一分钟消耗多少电能?电热丝R 的电功率为多大?通过电热丝R 的电流为多大?(27600J 440W 2A)9.某学校运动场离学校电控室有一段距离,运动场内安装了一盏规格为“220V 1KW ”的碘钨灯，已知电控室的电压恒定为220V 电控室到碘钨灯之间的距离为100m ，所用电线为某个品牌的铜芯橡皮绝缘线。

1解：（1）等效电路图如图所示2分（2）当开关S、S1闭合时,如图所示三用电器串联P3(U)2R3 =1W ①R1R2R3UR1 ②R1R2R3U1当开关S、S2闭合时,如图所示两用电器串联P4(UU)2R4=4W ③U1R1 ④R1R4R4R1U12U1 ⑤2分将数值带入以上公式，可解得R1=8Ω，1分R2=24Ω，R3=16Ω，R4=16Ω（①②两式1分，③④两式1分，算出电阻R1的值1分（3）当开关S、S1闭合时,电路消耗的总功率与开关S、S2闭合时电路消耗的总功率之比：U2P总R24 11分= 总=482U2P总‘R总R1 R2 URR1 R2 R3 U2解：⑴两个状态的等效电路图：⑵当开关S闭合，S1、S2断开时，三电阻串联，各电阻消耗功率最小，三个开关都闭合时，三电阻并联，各电阻消耗功率最大，U2=U R1一定，II1U13= U8P小=1，I =1 P大4I222IR2一定，I28II1R24I1R244并联时，R2=R1=×30=4033I2R1I22IR13⑶串联时，5R1-3R2530-340UR1R2R38= R3===10333U1R1I =P0.9W1串==0.3A U=I（R1+ R2+ R3）=0.3A×（30+40+10）=24V10R3U224V⑷这个电热器模型中间两个挡位的功率P19.2W 1R1302U224V P357.6WR3102⑸I1=88I =×0.3A=0.8A；I2=2I =2×0.3A=0.6A 电流表最大示数为I1+I2=0.8A+0.6A=1.4A 33注：其他解法正确，可相应给分（1）当开关S1闭合，S2断开，滑片P滑到b端时，等效电路如图甲所示，当开关S1、S2 同时闭合，滑片P滑到a端时，等效电路如图乙所示，————1分U2URab RLU R 21U1ab1UL U1RL Rab121分UR P0I’1分abUU1212WU2A U12V1分UL Uab6VPU2L(6V)2L R3W1分L12PLe9PL27W1分解法二：根据题意，由图甲可得，U U1R(Rab RL) ①ab由图乙可得，PU2R2U2(I R) ②ab将①②联立，且将U2∶U1=2∶1，Rab=12Ω，I=2A，PR2=12W代入，解得U= U2=12V RL=12Ω（2）当开关S11闭合，S2断开，滑片P滑到b端时，灯L消耗的功率PL/=9P1L，则IL/=3IL，IUL=3 IL/=3×R=1.5A，PL=I2 RL=27Wab RL5. 解：只断开关S3，电流表的示数为I，等效电路如图7甲所示；只闭合开关S2，电流表的示数为I1，等效电路如图7乙所示；只断开开关S1，电阻箱接入电路的电阻为原来的一半，等效电路如图7丙所示甲乙丙∵U1U=7 即U1=7 ∴图乙中UL=3；R1R27210U10U10R=……①L3……… 1分又∵I2I=21R1 1R2R=2……②L1 ∴则R R215R277①得：1=；则=；R2=6Ω…………1分1166②R1R215R222将R2=6Ω代入①式得：RL=9Ω …………2分由图乙：U＝I ( R1＋R2＋RL)＝0.4A×(15＋6＋9)＝12V …………1分U2（2）根据P= 电路中总电压不变，所以当电路中电阻最小时，电功率最大R 由甲、乙、两三图分析，图甲电功率最大U2（12V）2P===16W …………2分9R12当S1、S2都断开，滑片P在最左端时，电路如图乙所示；当S1、S2都闭合，滑片P在最左端时，电路如图丙所示。

一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A【解析】【分析】【详解】 电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。

故选A 。

2．如实物图所示，以下判断正确的是( )A ．灯L 1与灯L 2并联，电压表测灯L 1两端的电压B ．灯L 1与灯L 2并联，电压表测灯L 2两端的电压C ．灯L 1与灯L 2串联，电压表测灯L 1两端的电压D ．灯L 1与灯L 2串联，电压表测灯L 2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L 2、L 1回负极,电压表并联在L 1两端，则灯L1与灯L2串联，电压表与灯L1并联，所以电压表测灯L1两端的电压，故C正确，ABD错误．故选C.3．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．4．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．5．如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是（ ）A ．L 1两端电压为2VB ．L 1两端电压为4VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为6V【答案】B【解析】【分析】【详解】 由图可知，L 1、L 2串联，电源电压为6 V ，故开关闭合后，两个灯泡的总电压是6 V ， 电压表测L 2两端的电压，则L 2两端的电压：24V U =.因为两灯串联，根据串联电路电压关系，则L 1两端的电压：126?V 4?V 2?V U U U =-=-=．所以B 错误，ACD 正确． 故选ACD6．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S ，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A ．①会，②不会，③断开B ．①不会，②会，③闭合C ．①不会，②会，③断开D ．①会， ②不会，③闭合【答案】A【解析】【分析】【详解】由题意知，闭合开关S ，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A ．7．下列有关说法正确的是（ ）A ．电路两端有电压，电路中一定有电流B ．影响电阻大小的因素是材料和长度C ．电动机工作时产热的多少可用Q=UIt 计算D ．电功率是表示电流做功快慢的物理量【答案】D【解析】【分析】电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2Q I Rt =．电功率的物理意义是表示电流做功快慢的物理量．【详解】A 、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A 错误；B 、导体的电阻与导体的材料、长度、横截面积有关．故B 错误；C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt =计算．故C 错误；D 、电功率是表示电流做功快慢的物理量；故D 正确；故选D ．【点睛】此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．8．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L 发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S 闭合，下列能实现此功能的电路是( )A ．B ．C ．D ．【答案】A【解析】【分析】【详解】由题知，车位被占用时控制开关S 闭合，此时指示灯L 发光较亮；车位未被占用时开关S 断开，指示灯L 发光较暗．A ．由图知，当开关S 闭合时，此时R 被短路，只有L 接入电路，L 两端的电压为电源电压，指示灯发光较亮；开关S 断开时，L 与R 串联，总电阻较大，电流较小，指示灯发光较暗，故A 符合题意；B ．由图知，当开关S 闭合时，此时L 被短路，指示灯不会发光，故B 不符合题意；C ．由图知，当开关S 闭合时，此时L 与R 串联，此时灯的亮度较暗；开关S 断开时，灯泡不发光；故C 不符合题意；D ．由图知，L 与R 并联，当开关S 闭合或断开，L 始终接入电路中，L 两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．故选A．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．9．图中，用滑动变阻器来控制6伏小灯的亮暗。

中考物理压轴题---点学1、微波炉是一种清洁卫生无污染，效率较高的家用电器。

某微波炉的铭牌如下表所示。

将体积为275ml 、初温是20℃的水放入该微波炉中用最大功率加热1min ，取出后测得水温是40℃。

若水的比热容为4.2×103J/(kg ·℃)。

求：（1）微波炉加热时，电路中的电流是多少？（2）加热过程中消耗的电能是多少？（3）加热过程中，水吸收的热量是多少？【解析】对于电器铭牌，要注意其中所隐含的知识，如电压、功率等，甚至体积有时需要间接利用。

主要是抓住题目中的已知量，合理选择公式进行计算。

计算电流可以通过欧姆定律的公式也可以通过额定功率和额定电压关系，主要是通过题意看有哪些已知量。

本题通过额定电压和额定功率利用公式P=UI 计算方便。

电热水壶消耗的电能可以利用电功的转化，计算电功可以利用公式W=Pt 。

利用电热水壶的纯电阻电路，抓住电阻是不变的物理量，功率可以利用P=U 2/R 计算。

对于水吸热后温度升高，计算热量可以利用公式Q=cm(t-t 0)，其中的质量没有，可以通过质量和密度体积之间的关系间接即可。

【答案】（1）根据P=UI 得，==UP I 1100w/220V=5A （2）方法一：根据W=Pt 得，微波炉消耗的电能是：W=Pt=1100W ×60s=6.6×104J方法二：根据W=Pt 得，微波炉消耗的电能：W=Pt=1.1×601h ≈0.0183kWh(0.0183∽0.02kWh 都给满分) 方法三：W=UIt=220V ×5A ×60s=6.6×104J（3）根据Vm =ρ 得：==V m ρ 1.0×103kg/m 3×275×10-6m 3=0.275kg Q=cm(t-t 0)得，水吸收的热量： Q 吸=c 水m 水（t-t 0）=4.2×103J/(kg ·℃) ×0.275kg ×(40℃-20℃)=2.31×104J2、电动自行车是倍受人们青睐的一种交通工具（如图１）。

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。

当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。

根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。

故选D 。

2．如图所示，电源电压为6V 且保持不变，定值电阻R 1标有“10 Ω 0.4A”字样；R 2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A ）；电流表量程为0～0.6A ，电压表量程为0～3V 。

闭合开关S ，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（ ）A ．电路中电流的最大值可达到0.6AB ．电压表的示数不能小于2VC ．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =U R可得电阻箱2R 的最小阻值 2R 小=2U I 小大=2V 0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V 10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V 0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。
