贝朗Dialog^＋血透机故障归纳与维修方法贝朗Dialog+血透机故障归纳与维修方法汪佶（杭州市红十字会医院血透中心，浙江杭州310003）（中图分类号］TH789（文献标识码]B(文章编号］1002—2376(2OO7J06一OO6O一021概述德国贝朗公司生产的Dialog血液透析机是一款目前市场上较为先进的透析机,它以计算机作为控制部件，采用QNX操作系统，该系统具有中英文两种语言可供用户选择,医护人员可以将病人的相关资料保存在机器的硬盘中，并可以通过软盘读取并保存有价值的治疗数据与资料.同时机器内部所有设置的参数,报警和消毒历史记录均能被实时保存在硬盘中，以便于用户查看，提高了机器的安全性和可维护性。
其中文操作界面，大屏幕液晶触摸屏，强大的人机对话功能以及完善的设置与维护选单，为广大医护人员及维修技师提供了便利,也为透析患者的个性化治疗提供了硬件上的支持.我院现有6台Dialog血透机，本人根据其结构特点和使用情况并结合自己的维修经验，对该机器故障进行了一些归纳和总结，主要包括9个方面,在此列举,供同行参考。
2Dialog故障归纳与维修方法2.1消毒问题机器消毒的故障主要集中在以下三个方面：1)不吸消毒液(或吸液不够)（1)消毒液桶是否空了.（2)消毒马达没有偏转。
检查消毒马达,执行消毒时观察马达是否动作，必要时更换马达。
引言血液透析是目前最有效、安全又普遍的血液净化技术，主要用于治疗肾功能衰竭[1]。
血透机具有使用周期长、频率高、故障突发的特点。
贝朗德佳血液透析装置是国内常见的血液透析设备，“即将重复DF（透析液）压力自检”是该机型最为常见的一类故障[2]。
本文以贝朗血透机Dialog+ 9.12版本机器为例叙述。
1 贝朗血透机Dialog+ 9.12水路压力自检原理图1为DF压力自检水路图，反渗水经过正压泵FPE、过滤网FBK1、透析液进平衡腔阀门VEBK1/2进入平衡腔BK1/2新鲜透析液侧，膜位移传感器MSBK1/2检测平衡腔膜片移动位置，反渗水离开平衡腔后通过透析液出平衡腔进透析器阀门VDEBK1/2、节流阀DDE，然后分成两路，一路经旁路阀VBP，另一路经透析液传感器TSDE、透析液进透析器阀VDE、冲洗桥透析器红蓝接头Z.D和V.D.、透析液压力传感器PDA、漏血传感器BL、废液进透析器阀VDA，两路汇合进入空气分离室LA，经负压泵FPA分两路，一路经超滤泵UFP，另一路经过滤网FBK2、废液出透析液进平衡腔阀门VDABK1/2进入平衡腔废液侧，离开平衡腔经废液出平衡腔阀门V ABK1/2，两路汇合最终经节流阀RVDA排走，自检过程中循环阀VZ处于关闭状态[3]。
水路压力自检检测目标为平衡腔系统的压力、阀门功能和超滤泵，检测范围涉及超滤层、冲洗桥以及进出透析器管路，若自检不通过，将不能进行治疗[4]，因此当有其贝朗Dialog+血透机水路压力自检常见故障分析与维修陈正君1，徐宁21. 广东省中医院设备管理处，广东广州 510120；2. 贝朗爱敦（上海）贸易有限公司技术服务部，广东广州 512120[摘 要] 本文阐述了贝朗Dialog+血透机水路压力自检原理、水路图、自检代码。
对Dialog+血透机常见的“即将重复DF（透析液）压力自检”机器报错中的三种故障：DF压力自检进入12350时，观察得PDA压力值从+380 mmHg缓慢下降、PDA压力值从+350 mmHg不断上升、PDA压力值从+680 mmHg开始下降且MSBK1值在20000左右。
【摘要】介绍了贝朗血透机日常使用过程中的水路报警如：总电导度超过限值；吸入消毒液失败；即将重复DF压力自检，电路报警如:CMOS校验错误；电路腐蚀误报警。
通过分析这些报警所涉及的部件，本着又有易入难的原则，逐项检查排除，并将这些故障点记录总结分类。
可为其他临床工程师提供维修借鉴。
【关键词】贝朗血透机;水路故障；电路故障;分析处理我院血透室配置有8台贝朗血透机，已运行30000多小时，使用频率高，运行时间长，机器内部管路受酸碱腐蚀的情况的影响，故障率比较高。
现总结以下碰到的故障及处理方法，与各位同行交流，共同进步。
水路故障1故障现象：总电导度超过限值主要原因有：①AB液是否吸空。
处理方法：如果AB液桶已经吸空，则更换新的AB液桶。
如未吸空，检查吸管是否插入液面以下。
②AB液吸液管接头是否漏气。
处理方法：观察AB液吸入时管路内是否有气泡不断吸入，找到漏气的管路并更换。
在此交流一个特殊的例子，新开一桶A液使用后，报警总电导度超过限值，打开扳手界面观察ENDLF值与ENDLF-S值不能稳定且超过限值，发现A液泵一直在吸入气泡，检查更换中间管路，依然有气泡不断吸出，仔细观察发现A液的吸液管管口处一直有气泡产生，重新更换一桶A液后此现象消失，故障排除。
③AB液吸杆过滤器是否堵塞。
处理方法：仔细观察有无异物，如有异物可拆下通入反方向水流将异物冲出。
④AB液泵是否运转正常。
处理方法：关闭电源后，拆下AB液泵后检查泵体卡死还是电机卡死。
泵体卡死可用热柠檬酸钠溶液浸泡解决。
电机卡死或转动不良，可更换电机轴承或电机解决。
⑤TSD、TSD-S温度传感器漂移。
⑥B液电导度传感器、总电导度传感器漂移。
⑤与⑥的处理方法一致，可先对传感器进行热消毒，无效后再进行定标，（温度传感器与电导度传感器要一起定标），定标后依然超限，则更换相应传感器，并再次定标解决。
2故障现象：吸入消毒液失败。
主要原因：①消毒液吸空。
处理方法：更换新消毒液，将吸液口置于消毒液液面以下。

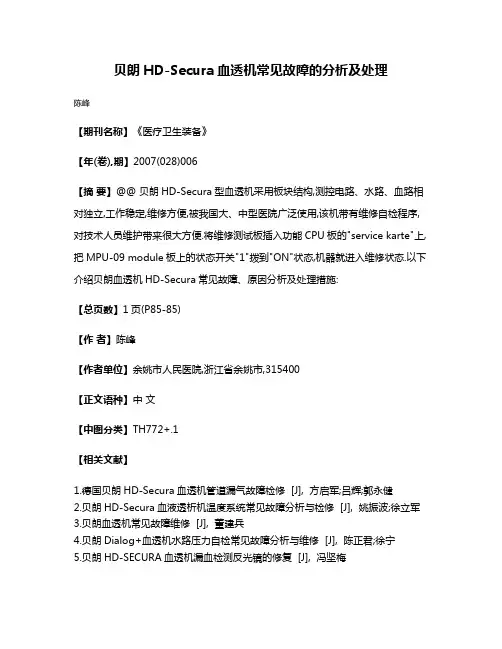

贝朗HD-Secura血透机常见故障的分析及处理
陈峰
【期刊名称】《医疗卫生装备》
【年(卷),期】2007(028)006
【摘要】@@ 贝朗HD-Secura型血透机采用板块结构,测控电路、水路、血路相对独立,工作稳定,维修方便,被我国大、中型医院广泛使用,该机带有维修自检程序,对技术人员维护带来很大方便.将维修测试板插入功能CPU板的"service karte"上,把MPU-09 module板上的状态开关"1"拨到"ON"状态,机器就进入维修状态.以下介绍贝朗血透机HD-Secura常见故障、原因分析及处理措施:
【总页数】1页(P85-85)
【作者】陈峰
【作者单位】余姚市人民医院,浙江省余姚市,315400
【正文语种】中文
【中图分类】TH772+.1
【相关文献】
1.德国贝朗HD-Secura血透机管道漏气故障检修 [J], 方启军;吕辉;郭永健
2.贝朗HD-Secura血液透析机温度系统常见故障分析与检修 [J], 姚振波;徐立军
3.贝朗血透机常见故障维修 [J], 董建兵
4.贝朗Dialog+血透机水路压力自检常见故障分析与维修 [J], 陈正君;徐宁
5.贝朗HD-SECURA血透机漏血检测反光镜的修复 [J], 冯坚梅
因版权原因，仅展示原文概要，查看原文内容请购买。

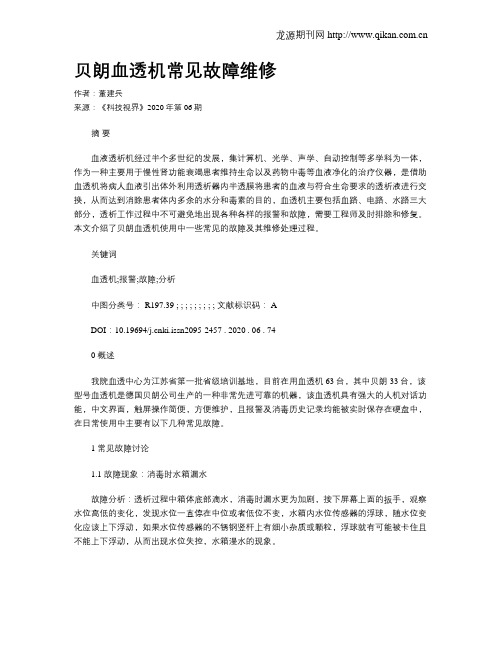

贝朗血透机常见故障维修作者：董建兵来源：《科技视界》2020年第06期摘要血液透析机经过半个多世纪的发展，集计算机、光学、声学、自动控制等多学科为一体，作为一种主要用于慢性肾功能衰竭患者维持生命以及药物中毒等血液净化的治疗仪器，是借助血透机将病人血液引出体外利用透析器内半透膜将患者的血液与符合生命要求的透析液进行交换，从而达到消除患者体内多余的水分和毒素的目的，血透机主要包括血路、电路、水路三大部分，透析工作过程中不可避免地出现各种各样的报警和故障，需要工程师及时排除和修复。
本文介绍了贝朗血透机使用中一些常见的故障及其维修处理过程。
关键词血透机;报警;故障;分析中图分类号： R197.39 ; ; ; ; ; ; ; ; ; 文献标识码： ADOI：10.19694/ki.issn2095-2457 . 2020 . 06 . 740 概述我院血透中心为江苏省第一批省级培训基地，目前在用血透机63台，其中贝朗33台，该型号血透机是德国贝朗公司生产的一种非常先进可靠的机器，该血透机具有强大的人机对话功能，中文界面，触屏操作简便，方便维护，且报警及消毒历史记录均能被实时保存在硬盘中，在日常使用中主要有以下几种常见故障。
1 常见故障讨论1.1 故障现象：消毒时水箱漏水故障分析：透析过程中箱体底部滴水，消毒时漏水更为加剧，按下屏幕上面的扳手，观察水位高低的变化，发现水位一直停在中位或者低位不变，水箱内水位传感器的浮球，随水位变化应该上下浮动，如果水位传感器的不锈钢竖杆上有细小杂质或颗粒，浮球就有可能被卡住且不能上下浮动，从而出现水位失控，水箱漫水的现象。
故障处理：拆开机器前盖，将水箱上面的螺丝卸下，取出水位传感器并清洁不锈钢竖杆，并且将水箱内细小杂质清除，重新装好水位传感器后开机冲洗，观察水位高低变化正常，水箱也不再漫水，至此故障排除，仪器正工作正常，不再漏水。
1.2 故障现象：重复DF透析液压力自检，LLC代码停留在12500或者12550故障分析：开机自检过程中报警提示：重复DF透析液压力自检，由于透析液通路压力测试是否漏气包括平衡腔，冲洗桥，消毒阀门，空气分离室等等部件，要漏气测试成功必须保证以上部件无漏气现象，按下屏幕上的扳手，观察LLC代码停留在12550或者12550上，此代码的意思一般为平衡腔可能存在漏气。
德国贝朗DilogAdvancedHDF—Online血液透析机的故障维修血液透析机作为治疗肾衰患者的有效手段，被广泛应用在各大医院中。
本文着重介绍了Dialog Advanced HDF-Online血液透析机的一些常见的故障现象，并对故障现象进行分析，寻找其发生故障的原因，对常见的故障进行维修。
标签：血液透析；德国贝朗；故障维修血液透析的基本原理是利用弥散作用，通过半透膜使血液和透析液间因各物质的浓度差而进行物质交换，以排出血液中的代谢物和吸收补充血液中所需物质；利用半透膜两侧的压力差，以排出血液内多余的水分，实现超滤（脱水）。
肾衰患者通过透析消除代谢废物，保持体内电解质酸碱平衡；通过超滤，排除体内储留的水分。
它是治疗肾衰患者很有效的手段之一[1]。
Dialog Advanced HDF-Online血液透析机是德国贝朗Dialog系列血透机中的双泵机，不仅仅可以做普通血液透析，还可以做血液滤过、血液透析滤过。
此台血透机是笔者所在医院约于2002年引进的第一台双泵机，至今约有10年了。
最近机器自检时，经常会报‘HDF-Online Filter test failed！’，有时候重复一两次会通过，有时候需要很长时间才能通过。
1 故障原因分析以及解决方案机器提示超净滤器自检失败，首先得排除超净滤器本身是否有问题，然后检查置换液口是否有泄漏，安装超净滤器的滤器架有没有漏，Online部分的电磁阀有没有漏。
1.1 故障原因分析1.1.1 更换滤器这两只超净滤器使用己经有4个多月了，虽然机器还未提示更换滤器，但显示的剩余时间也只有几十小时了，因此，领了两只新的超净滤器，按照机器更换滤器的程充好，先进入冲洗模式（Disinfection），然后进入磁盘操作按钮，再点击超净滤器更换按钮，先按下排空超净滤器，此时机器会提示打开置换液输出口（白颜色的），等机器提示滤器排空完成，关回置换液输出口，然后打开滤器架，缷下旧的超净滤器，装上新的超净滤器，并复位滤器计时计数器，然后进入冲洗，机器会自动给新的滤器注水，冲洗约5 min后，退出冲洗自检，还是‘HDF-Online Filter test failed！’，超净滤器可能性排除。
贝朗血液透析机常见故障问题与维修对策分析摘要：血液透析机是肾病患者治疗中使用的主要医疗装置，能够实现助肾脏衰竭患者排泄出身体内的废物，从而对器官有所帮助。
本文笔者具有丰富的维修经验，从2016年至今总计维修贝朗血液透析机200台次，以下是笔者以维修经验和实例对贝朗血液透析机故障和维修工作进行分析研究，文章中简要阐述贝朗血液透析机的主要结构和工作原理，同时针对其常见故障问题进行分析，也针对问题提出具体的解决措施。
关键字：贝朗血液透析；故障解决；原因分析；解决对策；保养工作现代医学发展过程中，采用现代化医疗器械进行医疗工作有非常重要的作用，能够提升医疗救治效果。
而利用现代化医疗科技和设备过程中，应该注重对医疗设备的维修和养护。
如：在贝朗血液透析机的长时间使用过程中，就容易出现故静脉夹故障、自检不通过等故障，严重影响到了透析机的工作效果，不利于医疗工作的展开[1]。
所以，在贝朗血液透析机使用过程中，相关专家应该对常见的及其故障原因进行分析，同时落实好血液透析机的有效管控，确保其技术的应用更加合理，提升技术应用策略。
1贝朗血液透析机结构研究血液透析机主要是由血液的监护警报、透析液两个系统组成的。
其中血液监护警报系统是由血泵，肝素泵，动脉或者静脉压以及空气检测等组成的，透析液主要是由配液、温度、除气、超滤、电导率、漏血等组成。
血液透析机的工作原理主要使用浓缩液以及透析水，通过设备制成标准的透析液，之后通过透析器以及监护警报系统，将患者的血液引出来，血液经过超滤，渗透以及弥散的作用，经过血液再经过监护警报系统返回患者的体内。
将透析出来的废液排出。
贝朗血液透析是一种具有肾脏替代治疗功能的装置，能够实现肾脏病患者血液垃圾的有效清理。
而随着现代医学中医疗设备的广泛使用，血液透析机应用逐渐增加。
在整个血液透析装置中主要包括血路监测模块以及水路监测模块共同组成部分。
而两部分由于监测内容不同，也包括有不同的结构。
①血路监测模块主要完成血液部分的有效监测实施，确保其监测展开更加合理，在其工作过程中主要包括静脉压、动脉压、预冲探测装置、血泵、动静脉压、空气报警以及高静脉压测试等相关方法。
图 1 Dialog 血透机平衡腔示意图贝朗Dialog 血液透析机DFS 自检故障分析与排除Analysis and Troubleshooting of DFS Self-check Failure in B.BraunDialog Hemodialysis System德国贝朗 Dialog 血液透析机以其良好的安全性在各大医 院使用率很高。
现将本人在维修此机器中所遇到的 DFS 自检 不通过的故障及其分析解决过程介绍如下，供同行参考。
1 平衡腔超滤原理Dialog 血透机采用计算机控制的平衡腔和超滤泵系统来 实现准确的超滤。
平衡腔的设计特点是中间由橡胶膜隔开 ( 示 意图见图 1)，在每一个循环周期内，橡胶膜一侧流入的新鲜 透析液与另一侧流出的废弃透析液体积相等，这样由平衡腔、 透析器和人体组成的透析系统，即使从血液到透析液跨过透 析膜有压力差，也不能排除人体内多余的水份，实现了零超 滤。
在工作中只有保证平衡腔进出平衡和超滤泵准确可控， 才能实现准确超滤，保证病人治疗的安全。
2 故障分析德国贝朗 Dialog 血透机在自检过程中，有一项关于水路 压力自检测试（DFS 测试），其中包含了平衡腔膜片的测试、 电磁阀的压力测试、高压保护膜的测试以及冲洗桥是否有泄 漏等一些内容，其重要性不言而喻。
它的测试成功对于治疗 透析病人起相当关键的作用。
德国贝朗 Dialog 血透机在自检过程中有六大步骤，分收稿日期：2009—06-11 作者邮箱：*****************别 测 试 VDEBK1/2、VABK1/2、VEBK1/2、VDABK1/2、 透 析 膜、VDE/VDA （透析器输入阀 / 透析器输出阀）以及 VLA 和 VD 。
本文将维修机器中遇到的最后一步没有测试通过进行探 讨。
DFS 自检最后一步主要测试 VDE 和 VDA 这两个电磁阀， PDA 的压力应维持在 380~400mmHg 之间，其平衡腔 8 个电 磁阀中 VDABK1( 平衡腔 1 输出阀 ) 和 VDABK2（平衡腔 2 输 出透析器）是关闭的。

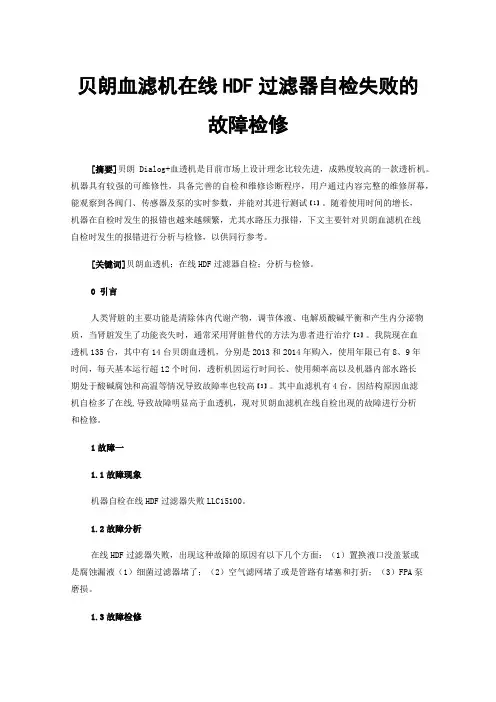

贝朗血滤机在线HDF过滤器自检失败的故障检修[摘要]贝朗Dialog+血透机是目前市场上设计理念比较先进，成熟度较高的一款透析机。
机器具有较强的可维修性，具备完善的自检和维修诊断程序，用户通过内容完整的维修屏幕，能观察到各阀门、传感器及泵的实时参数，并能对其进行测试【1】。
随着使用时间的增长，机器在自检时发生的报错也越来越频繁，尤其水路压力报错，下文主要针对贝朗血滤机在线自检时发生的报错进行分析与检修，以供同行参考。
[关键词]贝朗血透机；在线HDF过滤器自检；分析与检修。
0 引言人类肾脏的主要功能是清除体内代谢产物，调节体液、电解质酸碱平衡和产生内分泌物质，当肾脏发生了功能丧失时，通常采用肾脏替代的方法为患者进行治疗【2】。
我院现在血透机135台，其中有14台贝朗血透机，分别是2013和2014年购入，使用年限已有8、9年时间，每天基本运行超12个时间，透析机因运行时间长、使用频率高以及机器内部水路长期处于酸碱腐蚀和高温等情况导致故障率也较高【3】。
其中血滤机有4台，因结构原因血滤机自检多了在线,导致故障明显高于血透机，现对贝朗血滤机在线自检出现的故障进行分析和检修。
1故障一1.1故障现象机器自检在线HDF过滤器失败LLC15100。
1.2故障分析在线HDF过滤器失败，出现这种故障的原因有以下几个方面：（1）置换液口没盖紧或是腐蚀漏液（1）细菌过滤器堵了；（2）空气滤网堵了或是管路有堵塞和打折；（3）FPA泵磨损。
1.3故障检修当机器自检完水路压力直接进入在线HDF过滤器自检,当LLC15100时，VDEBK1/2、VEBK1/2关闭，VDABK1/2、VABK1/2打开，VBE、VDFF、VDE、VSB关闭，VBP、VDA、VSAE、VSAA打开，由FPA降低压力直至PDA<-300mmhg,时限1分钟，超时没达到就会报在线HDF过滤器失败，重新自检时，点打扳手界面PDA只有-278mmhg。
贝朗Dialog+血液透析机故障维修一例【摘要】本文介绍了贝朗Dialog+血透机的组成原理，并对Dialog+血透机报警“温度太低”的故障进行了分析和排查，最终遵循从易到难、由外到内的原则逐步排查，并将故障解决。
提示维修人员一定要通过查看机器设备参数和运用维修模式中的测试方法来确定故障原因，提高维修效率。
【关键词】血液透析机；电磁阀；压力传感器；温度传感器；引言血液透析是治疗终末期肾病的一种办法：将患者的血液引出体外，通过血液透析装置，完成对血液中的代谢废物、毒物、致病因子以及水、电解质和酸碱的清除，再将净化后的血液会输人体，实现机体内环境的平衡。
血液透析机的任务：配置透析液，将透析液输送到透析器，清除代谢废物，排出超滤水分，检测机器内部水路运转，控制外部血路的运转。
1 贝朗Dialog血透机组成及原理血液透析机装置主要由血液透析机、透析器、水处理和辅助装置组成。
它实现了肾脏功能替代，通过把体外通环路径与患者的血液循环系统相连来完成的。
运用弥散，对流和吸附等物理原理清除小分子溶质，水及大分子物质。
血液透析机主要包括两个系统：透析液供给系统（水路）和体外血液循环系统（血路）[1]。
德国贝朗公司生产的Dialog血透机是市面上较为先进的机器，它的大屏幕触摸屏和中文界面为医护的操作提供了方便，实时的机器的运行参数集成在扳手的参数界面为工程师检修提供了便利。
随着血透病人的增多，一些血透机超负荷运转，故障也出现频繁，现把我院最近发生过的故障介绍如下：2 贝朗Dialog血液透析机故障及维修2.1 故障现象：机器通过自检，病人正常上机10分钟左右，机器突然黄灯报警，提示为：温度太低。
2.2 故障分析：出现温度报警时，通常有以下几方面的原因，需根据实际情况进行分析排查，考虑到机器存在问题，透析液走旁路，不进入透析器中，无法正常血液透析，故先让患者回血下机，透析机做消毒后在进行排查：1、开磁电源上F5,F6保险丝烧断2、加热棒故障，无法工作3、TSHE,TSE,TSBIC,TSD,TSD_S故障或者漂移，需要定标4、除气压不正常[2]。
维修手册包括有关百特1550机器血液透析机清洁检查核查校准调整故障检修等必要信息维修手册是服务和维修人员的技术文件不能代替正常培训1550机器操作手册系统3157-1238-9991550机器操作手册系统4157-1238-901* 标准平口螺丝刀 * 标准十字螺丝刀 * 动脉血路管5M4283 * 静脉血路管5M4483* 血泵卡规921-5000-11* 管子内径1/16管长12* 一个100CC 的量筒 * 一个250CC 的量筒 * 二套血液管路组件 * 桶塑料* 用作水路开关的水压跨接管路IB 17-07921-5001-295* 活动板手 * 鳄鱼夹子 * 气泡检测器有水的容器*润滑油Mobil I* 经过校准的电导度温度和压力测量仪器[NEO-1或替代品P/N:413-0001-023]* 安培计* 两个快速连接器P/N:157-1237-378 * 两个止血器或管路夹子* 电位器螺丝刀* 36血路管及传感器保护罩F.B. P/N:407-8502-009* 一个30CC 注射器 * 一个10CC 注射器 * 硅脂P/N594-0003-026* 秒表* 两加仑5.25%次氯酸钠溶液漂白剂1.0介绍1.1总则1.2目的1.3姊妹出版物1.4 工具和试验设备*内六角1/16", 3/32"* 压力表成套工具P/N 157-1237-11* 压力表管路连接接头P/N 600-1238-128* 有测频率能力的RMS 真值的伏特一欧姆表3-1/2位数Fluke-87或替代物单针机器 * 套筒扳手11/32" * 开口扳手1/4" * 内六角3/64"* 皮下注射器50ml* NEO-1表 * 止血器和替代物 * 新动脉血路管一套5M4278M 或5M4279* 新静脉血液管一套5M4478* 垫座调整工具157-1238-123在对机器进行维修或更换任何器件后必须对整机各项功能做全面的测试后一切正常方可投入使用希望所有维修人员和其他受权用户提出改正或建议以便改进本手册有关事宜请与当地维修站联系1.5更换部件的测试1.6手册的修正1.7说明1.7.1规格项目说明要求净 重73.2Kg 161Lbs 尺寸高包括IV 杆118Cm 46 5/8英寸宽53.3cm 21英寸深包括支撑脚62.8cm 24.75英寸1.7.2环境项目要求说明进水压力最小:105KPa 10 Psig 最大:700Kp 100 Psig 最小流量1000毫升/分钟进水温度最小:1.735F 最大:32.290F水质要求经过25微米滤芯的过滤符合美国血液透析系统国家标准水质要求ANSI/AMMIRD5-1981备注百特建议用反渗透系统作为水处理系统装置附件25微米水过滤器,可在机器外部安装产品代号Product Code 为5M 5553.停机时环境温度-40-40F 到70158F 排出机内所有水工作时环境温度1050F 到3595F 湿度10%到100%相对湿度不冷凝溢液结构上机器有防溢液结构安全保护设计按IEC 特殊的443内部渗漏结构上机器有防止内部漏液造成绝缘不良的功能按IEC 601.11.7.3交流电源项目要求说明国内型美国120VAC,12安培最大值1 3.2出口型100VAC 10% 14.4安培200VAC 10% 10.0安培220VAC 10% 10.0安培240VAC 10% 10.0安培电源特性频率范围47到63HZIEC 601.11.7.4用电安全项目要求说明国内标准美国符合关于病人使用电子医疗器械绝缘要求的美国国家标准ANSI/AAMI SCL 12/78UL/CSAUL544和CSAC22.2 NO125列表1.7.5透析液温度控制项目要求说明控制范围通过侧面板, 用户可以选择在3493.2F 到39102.2F 之间设定温度,最小调节量为0.5,在透析器入口处以0.5的误差设置温度系统温度稳定后,在透析器处测量瞬时稳定性瞬时透析液温度偏离平均温度的偏差值要小于0.61F 平均温度在10分钟内确定下来.其它条件有: 进水温度和压力要保持稳定且透析液流量和环境温度也要保持稳定1.7.6温度保护系统项目要求说明高温报警点40.20.5104.4F 0.9F温度上升不得超过此限低温报警点33.00.591.4F0,9F温度下降不得超过此限1.7.7电导保护系统项目要求说明高电导度报警限高于设定电导度值+5%点处的值为高限报警点电导度高于设定值的偏差不得超过此限低电导度报警限低于设定电导度值-5%点处的值为低限报警点电导度低于设定值的偏差不得超过此限1.7.8透析液压力限制项目要求条件透析液压力最大值+400mmHG透析液流量为350-700ml/min 透析液压力最小值-400mmHG透析液流量为350-700ml/min1.7.9超滤控制项目性能条件超滤排液量设定范围通过调节旋钮总脱水量的设定范围为0.0kg9.8kg 跨膜压和透析液压力必须在允许范围内脱水量精度0.05kg/hr或脱水量kg的10%透析时间通过UFC控制, 用户可以0.1小时的调节度在0.0 6.0小时的范围内选择可调跨度0.1小时精度0.1小时四舍五入消耗的时间0.00到6小时, 增量为0.1小时, 可调跨度0.1小时, 精度为0.1小时四舍五入透析器类型中空型筒形纤维和平板透析器透析结束当透析器消耗时间等于透析设定时间机器给出提示手动TMP控制通过TMP控制用户能选择该方式手动控制超滤UFC系统被关闭1.7.10跨膜压TMP保护系统项目性能条件高/低报警点透析开始后实际TPM值的50mmhg或1000mmhg处的值为高低报警点可通过PC-19上的SW1-3选择报警限见章节14.2UFC选择开关的设定1.7.11透析液流量项目性能条件设定流量通过侧面板用户可选择350到700ml/min之间的流量,最小调节量为50ml/min或者通过卡盒调节最小调节量为1ml/min高/低流量报警限以设定流量值为中心偏差为50ml/min处的值为高低报警点1.7.12漏血报警系统特征性能条件通过前面板用户旋转旋钮可以调节血漏报警的灵敏度12点钟位置建议执行的最大灵敏度在透析液流量为500ml/min时漏血量为0.25ml/min2点钟位置正常灵敏度在透析液流量为500ml/min时漏血量为0.4ml/min4点钟位置建议执行灵敏度的最小值在透析液流量为500ml/min时漏血量为110ml/min说明病人血液和透析液流速能影响报警系统使得漏血量检测的灵敏度变化1550机型的漏血检测器符合AAMI标准在12点钟位置能在透析液流速为700ml/min透析液中检测到0.45ml/min的漏血情况1.7.13静脉和动脉压力保护系统特征性能条件工作范围-50到+600mmHG开机运行30分钟后测量精度实际压力的10mmHG或10%报警设定当操作者设置报警点时以静脉压力的实际值的50mmHG的值为报警点最小压力当设定报警点时,最小的报警点在12mmHg的2mmHg范围内1.7.14空气/ 液面检测器特征性能条件超声波传感器能探测到内径为5/8"管路内液体从探测器头处平面起向下3.0ml的液体下降报警信号:1/2秒延迟静脉夹夹力6.36kg14lb1.7.15肝素泵控制特征性能条件注射速率通过前面板用户能选择速度0.25,0.5,0.75,1.0,1.25,1.52.0,2.5和3.0ml/hr等值精度所选择注射速率的10%或0.1ml/小时以较大者论推进注射-400到+500mmHg注射器类型10/12cc注射器1.7.16血泵的控制特征性能条件流速70-600ml/min用8mm断面的标准管路流速精确度设定值的10%或0ml/min以大者论最小入口压力为-150 mmHg 最大出口压力为+400 mmHg泵的备用控制在出现过速和超载的情况下将发出报警血泵血路管规格设定为外径12mm内径8mm14.9ml/转1.7.17透析器过压释放采样口特征性能条件开放最小值500mmHg最大值750mmHg1.7.18音响报警消音时间特征性能条件故障连续声音可静音1分钟红色系统灯闪烁程序错误连续声音不能静音红色系统灯闪烁机器报警连续嘟嘟声音可静音1分钟红色系统灯闪烁检查控制每秒4次嘟声每15秒重复黄色系统灯闪烁用户提示连续1秒响声每15秒重复黄色系统灯闪烁1.7.19清洁和消毒使用5种化学品全自动系统消毒也可用手动消毒1.7.20电源故障音响报警连续响掉电保护器能长时间保持治疗数据病人卡盒PCART1.7.211病人卡盒见1550机器卡盒手册百特配件号157-1238-927输入病人处方应包括 * 挂号姓名/号码* 浓缩液类型* 浓缩液的离子浓度* 透析器名称* 设定要求的透析液流速* 设定温度* 曲线的选择* 用户确定的钠曲线* 选择碳酸氢盐溶液浓度* 肝素泵开停时的提示* 血泵最大和最小转速限制1.7.22 运行记事卡盒ECART* 操作者日记1-100每日一般使用* 机器日记101-200每月一般使用1.7.23设置卡盒SCART* 浓缩液* 血路管直径* 注射器大小* 默认信息显示。
贝朗Dialog+单泵血透机维修三例贝朗Dialog+单泵血透机维修三例【摘要】本文对贝朗Dialog+单泵血透机几例故障都利用报警信息进行检查维修进行了介绍，大大地提高了维修工作效率，体现了医学工程人员价值。
【关键词】血透机；故障；分析与检修随着医疗技术的发展，血透做为肾衰患者治疗的重要手段之一以来，血透机在我院的数量逐步增加，使用频率也逐步加大，导制一些超负荷血透机故障增多，现把我院贝朗Dialog+单泵血透机常见故障维修情况介绍如下：故障一 1．1故障现象自检时报“Temperature for test not reached”故障，按回车键，不能排除报警。
1．2故障分析与检修根据报“在自检时水温没有达到”的报警信息提示，分析可能故障在加热部分。
（1）点触摸屏的“扳手”图标，进入血透机工作监测界面，查看HEATER（加热器）的加热状况和TSE（温度传感器）的温度情况。
经查看，加热器加热输出功率为100%，而监测温度显示较低，可能是加热器没有工作或ＴＳＥ温度传感器坏；（2）打开机器后盖门，用手触摸加热器外壳，看是否有发热的现象，经手触摸加热器外壳，明显没有温度变化，可以判断加热器部分故障而排除ＴＳＥ湿度传感器故障。
（3）用万用表交流电压档测加热器电源输入接口，电压正常，可以确定加热器坏。
（4）关机，拆下加热器电源接线，用数字万用表“通断档”测加热器的电阻，测量电阻很大（正常的加热器电阻值35欧左右），证实加热器坏。
更换一支新加热器后，开机正常工作，工作2天后，故障再次出现。
经检查，发现加热器又烧坏。
经过仔细查看分析透析机流量工作原理图，可能原因是加热器外壳内水流速慢，导制水位低而使加热器上部无水而温度过高，加热器上过热保险（ＴＳＨ）烧坏所至。
（5）开机工作，查看加热器进出管路是否有气泡，明显有很多气泡，可能是除气泵（EP）故障或除气泵至水箱这段管路漏气（如果是除气泵至加热器这段漏气的话，因是正压会漏水）。
贝朗血液透析机简易操作流程开机1、打开机器电源开关;进入主画面后选择“自检”;机器进入自检程序..2、按机器提示连接ＡＢ液;待电导度稳定后按提示连接旁路接头..3、开血泵后机器将出现“管路是否已充满盐水”等提示;此时不需急于按“确认”键..等待管路充满盐水后再确认..此时旁路处于打开状态;只要不按动确认键将可以对透析器一直进行弥散——可用于有消毒液的管路管路处理完后;按动确认键；机器进行管路自检..4、管路自检时必须确定动脉端已接上一瓶盐水;动、静脉压力监测已连接并且夹子已打开..管路自检时血泵泵速处于自动状态;如需停血泵可直接把血泵盖打开血路密封自检时;管路压力会达到400mmHg以上才能通过..5、管路自检通过后;证明机器自检已经结束..此时如需进行冲管或弥散消毒液;自动进入“冲洗程序”循管;可对超滤的总量及循管的时间进行设定;设定后按动“OK”键右上方图标进行确认..机器将在循管时间到达后提示..6、循管结束后就可以进入“透析”..连接病人动脉端后;按动“人机连接”图标进入引血阶段；机器右下方出现“引血中安全系数下降”等提示；进入后开动血泵进行引血此前必须把静脉压保持在20mmHg以上;防止在引血过程中由于静脉压低所引起报警7、病人血液到达空气报警探头SAD检测器时;机器将会有声光提示..此时连接病人静脉端；开动血泵;调节到理想泵速后打开静脉监测的夹子；按透析图标;此时机器指示灯由黄灯变为绿灯;机器进行正常透析..下机1、机器提示结束治疗后;按动“下机”键进入回血程序；确认后把动脉端连接上盐水;打开血泵进行回血..2、当血液回到病人体内后;分离静脉管..3、按透析器排空图标;将蓝色透析器接头放回机器上;排空膜外的透析液..4、处理好病人后按动右下方“消毒”按键;进入消毒状态后方可拆卸管路..5、选择消毒液;消毒方式长时间消毒或短时间消毒;然后按动“自动关机”按键;确认后机器将在完成消毒后自动关机..。
