贝朗Dialog^＋血透机故障归纳与维修方法贝朗Dialog+血透机故障归纳与维修方法汪佶（杭州市红十字会医院血透中心，浙江杭州310003）（中图分类号］TH789（文献标识码]B(文章编号］1002—2376(2OO7J06一OO6O一021概述德国贝朗公司生产的Dialog血液透析机是一款目前市场上较为先进的透析机,它以计算机作为控制部件，采用QNX操作系统，该系统具有中英文两种语言可供用户选择,医护人员可以将病人的相关资料保存在机器的硬盘中，并可以通过软盘读取并保存有价值的治疗数据与资料.同时机器内部所有设置的参数,报警和消毒历史记录均能被实时保存在硬盘中，以便于用户查看，提高了机器的安全性和可维护性。

其中文操作界面，大屏幕液晶触摸屏，强大的人机对话功能以及完善的设置与维护选单，为广大医护人员及维修技师提供了便利,也为透析患者的个性化治疗提供了硬件上的支持.我院现有6台Dialog血透机，本人根据其结构特点和使用情况并结合自己的维修经验，对该机器故障进行了一些归纳和总结，主要包括9个方面,在此列举,供同行参考。

2Dialog故障归纳与维修方法2.1消毒问题机器消毒的故障主要集中在以下三个方面：1)不吸消毒液(或吸液不够)（1)消毒液桶是否空了.（2)消毒马达没有偏转。

检查消毒马达,执行消毒时观察马达是否动作，必要时更换马达。

Dialog+透析机使用说明书目录1. 安全操作..........................................................................1-31.1 关于使用说明.........................................................................1-3 1.1.1 有效性...............................................................................1-3 1.1.2 目标人群...........................................................................1-3 1.1.3 本使用说明书中的警告、注意事项与符号.................1-4 1.1.4 缩写词...............................................................................1-5 1.2 用途及适应症.........................................................................1-5 1.3 禁忌症.........................................................................1-61.4 副作用.........................................................................1-61.5 特殊危害与预防措施.............................................................1-6 1.5.1 患者的特殊条件..............................................................1-6 1.5.2 电气危险...........................................................................1-7 1.5.3电磁相互作用....................................................................1-7 1.5.4维护与过滤器的更换........................................................1-7 1.6 操作人员信息.........................................................................1-8 1.6.1 试运行之前厂家的培训..................................................1-8 1.6.2 对使用人员的要求..........................................................1-8 1.6.3 法规符合性......................................................................1-9 1.6.4 厂家责任...........................................................................1-91.6.5 技术变更........................................................................1-102. 产品说明..........................................................................2-32.1 基本机型.........................................................................2-32.1.1 Dialog 单泵透析机............ +............................................2-5 2.1.2 Dialog 双泵透析机.............+ ............................................2-6 2.1.3 Dialog血液透析滤过-联机系统（HDF-online）+ ........2-7 2.2 透析机上的符号......................................................................2-8 2.3 控制元件与监视器上的信息.................................................2-9 2.4 全部图标总览.......................................................................2-11 2.5 输入数值......................................................................2-172.6 疗法种类......................................................................2-212.6.1 血液透析（HD）..........................................................2-21 2.6.2 单纯超滤（ISO UF）....................................................2-21 2.6.3 血液滤过-联机系统（HF/HF-online）.......................2-22 2.6.4 血液透析滤过-联机系统（HDF/HDF-online）.........2-22 2.7 治疗方法......................................................................2-232.7.1 双针程序........................................................................2-23 2.7.2 单针程序........................................................................2-23 2.8 透析的有效性（Kt/V）.......................................................2-262.9 定时器的使用......................................................................2-273 安装与调试..........................................................................3-3 3.1 供货范围.........................................................................3-33.2 储存.........................................................................3-33.2.1 装在原包装内储存..........................................................3-33.2.2 用前临时储存..................................................................3-33.2.3 停止运行...........................................................................3-3 3.3 运输.........................................................................3-43.3.1 滚轮运输...........................................................................3-4 3.3.2 搬运...................................................................................3-4 3.4 安装现场.........................................................................3-53.4.1 电气连接...........................................................................3-6 3.4.2 水损防护...........................................................................3-6 3.4.3 潜在的爆炸区域..............................................................3-63.5 水源.........................................................................3-63.5.1 水源质量与透析液..........................................................3-63.5.2 用过液体的处置..............................................................3-73.6 初始调试.........................................................................3-73.7 设置日期与时间......................................................................3-73.8 开机与关机.........................................................................3-84 血液透析的准备..........................................................................4-3 4.1 调用血液透析主屏幕.............................................................4-3 4.2 自检.........................................................................4-44.2.1 自检期间的操作..............................................................4-44.2.2 终止自检程序..................................................................4-54.2.3 完成自检程序..................................................................4-54.3 减少准备治疗阶段的报警声音.............................................4-5 4.4 连接浓缩液.........................................................................4-8 4.5 设置冲洗参数.........................................................................4-9 4.6 安装和冲洗管路系统..........................................................4-10 4.6.1 安装管路系统...............................................................4-104.6.2 冲洗和测试管路系统...................................................4-124.7 肝素泵的准备......................................................................4-12 4.7.1 安装肝素注射器...........................................................4-124.7.2 肝素管路排气...............................................................4-134.8 设置治疗参数......................................................................4-14 4.8.1 设置透析液参数...........................................................4-154.8.2 透析液的监测...............................................................4-164.8.3 设置超滤参数...............................................................4-174.8.4 置压力范围...................................................................4-184.8.5 设置肝素参数...............................................................4-204.9 冲洗透析器......................................................................4-21 4.10 待机模式......................................................................4-214.10.1 激活待机模式.............................................................4-224.10.2 关闭待机模式.............................................................4-224.11 准备阶段中停电的处理....................................................4-225. 启动血液透析..........................................................................5-3 5.1 检查患者数据.........................................................................5-35.2 连接患者连接与启动血液透析.............................................5-45.3 血液透析期间.........................................................................5-5 5.3.1 血液侧血压范围的监测..................................................5-55.3.2 用最低超滤速度治疗......................................................5-75.3.3 肝素的追加注射..............................................................5-75.3.4 动脉追加注射..................................................................5-85.3.5 治疗参数图形显示(趋势图.........................................5-105.3.6 血液透析的中断（旁路...............................................5-125.4 治疗的完成......................................................................5-135.4.1 终止治疗........................................................................5-135.4.2 继续治疗........................................................................5-136. 结束血液透析治疗..........................................................................6-2 6.1 再输注.........................................................................6-26.2 排空透析器.........................................................................6-46.3 治疗执行情况总览.................................................................6-47. 消毒..........................................................................7-37.1 程序与消毒剂.........................................................................7-3 7.2 消毒准备.........................................................................7-47.2.1 消毒剂罐的定位..............................................................7-47.2.2 选择消毒程序..................................................................7-57.3 自动关机与重新启动.............................................................7-67.3.1 消毒后自动关机..............................................................7-67.3.2 自动关机和重新启动......................................................7-67.4 化学消毒.........................................................................7-87.5 短时间化学消毒......................................................................7-9 7.6 热消毒.........................................................................7-97.7 水源来水的消毒...................................................................7-10 7.7.1 用来自闭合主管路的消毒溶液进行化学消毒...........7-117.7.2 用来自闭合主管路的热渗透剂进行热消毒..............7-127.7.3 冲洗渗透剂的进口管...................................................7-147.8 检查消毒剂残留物..............................................................7-15 7.9 脱钙......................................................................7-167.10 终止消毒......................................................................7-167.11 旧机器的处置.....................................................................7-168. 血液透析滤过-联机系统/血液滤过-联机系统............................8-3 8.1 血液透析滤过/血液滤过的准备............................................8-4 8.1.1 调用血液透析滤过/血液滤过屏幕................................8-48.1.2 连接浓缩剂......................................................................8-48.1.3 输入置换参数..................................................................8-58.1.4 插入管路系统..................................................................8-78.1.5 用来自联机系统的置换溶液充注和冲洗管路系统....8-78.1.6 检查管路系统...............................................................8-108.2 血液透析滤过/血液滤过的执行.........................................8-10 8.2.1 将患者与血液透析滤过/血液滤过系统进行连接....8-108.2.2 血液透析滤过/血液滤过期间.......................................8-118.3 血液透析滤过/血液滤过的完成.........................................8-138.3.1 再输注置换溶液...........................................................8-13 8.3.2 排空透析器...................................................................8-15 8.4 消毒......................................................................8-158.4.1 定时消毒........................................................................8-15 8.4.2 显示联机过滤器数据...................................................8-15 8.4.3 更换联机过滤器...........................................................8-168.4.4 置换液的取样...............................................................8-199. 针程序..........................................................................9-39.1 单针交叉（SN-CO）..............................................................9-3 9.1.1 治疗准备...........................................................................9-3 9.1.2 治疗运行...........................................................................9-5 9.1.3 结束治疗...........................................................................9-7 9.2 单针阀.........................................................................9-89.2.1 治疗准备...........................................................................9-8 9.2.2 治疗运行........................................................................9-109.2.3 结束治疗........................................................................9-1010. 可选功能.......................................................................10-5 10.1 血压自动监测.....................................................................10-5 10.1.1 （血压计）袖带.........................................................10-5 10.1.2 设置..............................................................................10-7 10.1.3 启动/停止措施............................................................10-9 10.1.4 列出与图形显示测量值..........................................10-1010.2 bioLogic RR. - 自动血压稳定.........................................10-1110.2.1 操作模式....................................................................10-11 10.2.2 设置血压下限和最大超滤速度................................10-11 10.2.3 超滤与血压发展图形显示.......................................10-1310.3 bioLogic RR. Comfort曲线图向导法自动血压稳定功能...........10-1410.3.1 程序............................................................................10-14 10.3.2 设置收缩压的最小值(SLL)和超滤率的最大值.....10-15 10.3.3 推荐的收缩压下限值的设置(SLL)........................10-17 10.3.4 使用BioLogic RR. Comfort功能.............................10-17 10.3.5 血压级数和超滤图表屏幕.......................................10-18 10.4 碳酸氢盐筒固定器..........................................................10-19 10.4.1 插入碳酸氢盐筒.......................................................10-20 10.4.2 透析期间更换碳酸氢盐筒1.......................................0-21 10.4.3 透析之后排空碳酸氢盐筒.......................................10-21 10.5 血液透析滤过（HDF）袋...............................................10-22 10.5.1 调用血液透析滤过/血液滤过屏幕.........................10-22 10.5.2 置置换参数...............................................................10-23 10.5.3 血液透析滤过袋的准备.1.........................................0-24 10.5.4 用袋装的置换溶液充注和冲洗管路系统..............10-25 10.5.5 换袋............................................................................10-26 10.5.6 报警范围...................................................................10-2610.6 浓缩液的集中供给..........................................................10-28 10.7 透析液超净滤器..............................................................10-28 10.7.1 使用与操作模式.......................................................10-28 10.7.2 更换透析液过滤器...................................................10-30 10.7.3 数据复位...................................................................10-32 10.7.4 消毒............................................................................10-33 10.7.5 对透析液取样...........................................................10-34 10.8 应急电源/蓄电池.............................................................10-36 10.8.1 充电指示器...............................................................10-37 10.8.2 动电池测试...............................................................10-37 10.8.3 电池操作结束...........................................................10-38 10.9 通信接口....................................................................10-38 10.9.1 BSL（床边连接）......................................................10-38 10.9.2 Dialog+透析机的计算机接口....................................10-3810.9.3 护士呼叫...................................................................10-3811. 配置........................................................................11-311.1 配置每周消毒计划..............................................................11-3 11.2 配置曲线^ .......................................................................11-4 11.2.1 基本原则.......................................................................11-4 11.2.2 设置曲线参数..............................................................11-5 11.3 UF曲线.......................................................................11-711.3.2 UF曲线表......................................................................11-9 11.4 患者磁盘/IC卡.................................................................11-14 11.4.1 使用患者磁盘/IC卡..................................................11-14 11.4.2 患者磁盘的格式化/清除IC卡内容........................11-1411.4.3 输入患者姓名...........................................................11-1511.4.4 阅读患者数据...........................................................11-1611.4.5 储存患者数据（参数设定值）...............................11-1611.5 输入计算透析有效性的参数..........................................11-17 11.6 调整监视器的亮度...........................................................11-22 11.7 选择屏幕显示语言...........................................................11-2311.8 编辑趋势图表参数...........................................................11-2412. 维护与清洗.......................................................................12-3 12.1 外部清洗......................................................................12-312.2 维修与技术安全检查........................................................12-3 12.2.1 定期维修.....................................................................12-412.2.2 技术安全检查(TSC)..................................................12-4 12.3 技术维修和保修................................................................12-5 12.3.1 保修..............................................................................12-512.4 旧透析机的处置................................................................12-513. 报警和纠正措施.......................................................................13-3 13.1 显示和复位报警................................................................13-3 13.2 报警和结果......................................................................13-5 13.2.1 透析报警.....................................................................13-513.2.2 ABPM 报警................................................................13-11 13.3 SAD 纠正报警..................................................................13-12 13.4 手动血液回流..................................................................13-13 13.5 部分声音信号的省略......................................................13-14 13.5.1 部分报警声音的省略..............................................13-1413.5.2 部分操作提示声音的省略.......................................13-1514. 配件.......................................................................14-314. 选项......................................................................14-314.2 机械配件......................................................................14-414.3 其它耗材......................................................................14-415 技术规范......................................................................15-315.1 一般技术规范....................................................................15-3 15.2 环境条件......................................................................15-415.3 建议安全距离....................................................................15-5 15.4 透析液系统......................................................................15-6 15.5 体外循环......................................................................15-915.6 接触到透析液的物质材料..............................................15-12 15.7 HDF/HF-联机系统技术规范............................................15-13 15.8 挂袋式的技术规范..........................................................15-14 15.9 ABPM 血压监测装置.......................................................15-1515.10 对环境有毒有害的物质名称和含量............................15-1616 录......................................................................16-316.1 透析液流量表....................................................................16-3 16.1.1 主要透析液流量表....................................................16-316.1.2 Dialog+流程表..............................................................16-516.2 维修协议......................................................................16-6目录1. 安全操作..........................................................................................1-3 1.1 关于使用说明...........................................................................1-3 1.1.1 有效性................................................................................1-31.1.2 目人群............................................................................1-31.1.3 本使用说明书中的警告、注意事项与符号.................1-41.1.4 缩写词................................................................................1-51.2 用途及适应症...........................................................................1-5 1.3 禁忌症.......................................................................................1-6 1.4 副作用.......................................................................................1-6 1.5 特殊危害与预防措施..............................................................1-6 1.5.1 患者的特殊条件...............................................................1-61.5.2 电气危险............................................................................1-71.5.3 电磁相互作用....................................................................1-71.5.4 维护与过滤器的更换........................................................1-71.6 操作人员信息...........................................................................1-8 1.6.1 试运行之前厂家的培训...................................................1-81.6.2 对使用人员的要求...........................................................1-81.6.3 法规符合性.......................................................................1-91.6.4 厂家责任............................................................................1-91.6.5 技术变更.........................................................................1-10警告术语含义DANGER（危险）如果不加防范，将存在可能导致人员死亡或严重受伤的极大危险。

1　概述血液透析设备是慢性肾功能衰竭患者康复治疗的主要医疗器械，在临床中起着重要作用。

血液透析机替代了正常肾脏的部分排泄功能，是慢性肾功能衰竭最有效的措施之一。

血液透析机的使用稳定性和安全性与患者的临床治疗密切相关，因此医疗器械维修人员掌握透析机的日常维护、维修至关重要，对提高设备的使用率和安全性有着重要影响。

2　机器介绍贝朗牌Dialog+是一款各方面平衡且出众的血液透析机，在透析安全保障方面具有很多特点，如新一代膜位移平衡腔超滤系统、水电分离抽屉式结构维修保养设计、血路密闭自检安全监测装置等。

在医疗先进性方面，Dialog+系列借助智能化反馈式电导，能够对六曲线进行10时段灵活自由阶梯可调，实施更佳、个性化序贯系列。

2.1　主要技术参数（1）肝素泵给药速率：0.1～10mL/h。

可做大剂量追加给药，最大剂量为10mL。

肝素泵适合各种注射器，并可对其进行定标。

（2）静脉压显示范围：-100～400mmHg。

（3）血泵流量：50～600mL/min任意调节，并具备直接的开关键。

（4）透析液温度：33～40℃，可调节。

（5）置换液流速范围：20～400mL/min，即最大24L/h。

（6）可调钠控制：12～17ms/cm之间设置变化程式。

（7）透析液流量：300～800mL/min之间连续可调。

2.2　透析工作原理透析机从患者的血管里将血液抽吸进透析器。

在透析器内部，代谢产生的废物从血液中被分离。

透析器起到一个过滤器的作用，被一种半透膜分隔成两部分，一侧是抽入的患者血液，另一侧流过的是透析液。

治疗期间，透析液由透析机制备。

透析液由制备而成的水以及其中根据具体患者的需要而加入的一定数量的电解质和碳酸氢盐组成。

透析液中的电解质和碳酸氢盐的浓度可以调节，目的是通过对流、扩散和渗透作用排除血液中的某些物质，同时加入其他物质。

这一目标主要通过透析器半透膜的扩散清除作用来实现。

透析液将代谢产物从透析器中带入排放管路，之后经过清洁的血液会重新流入患者的体内。

引言血液透析是目前最有效、安全又普遍的血液净化技术，主要用于治疗肾功能衰竭[1]。

血透机具有使用周期长、频率高、故障突发的特点。

贝朗德佳血液透析装置是国内常见的血液透析设备，“即将重复DF（透析液）压力自检”是该机型最为常见的一类故障[2]。

本文以贝朗血透机Dialog+ 9.12版本机器为例叙述。

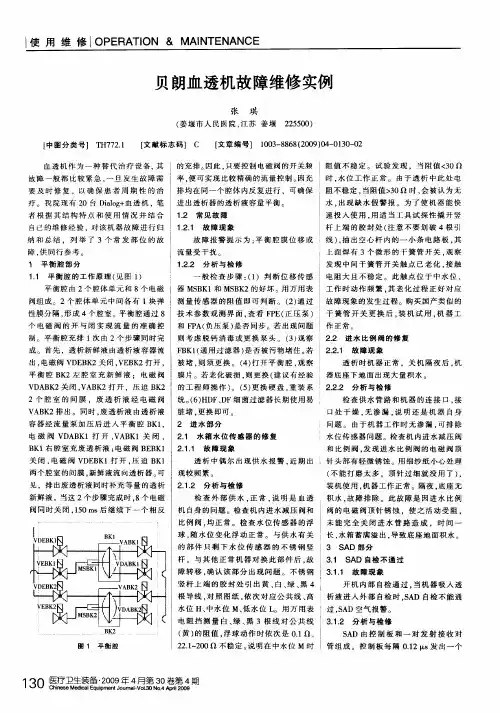

1 贝朗血透机Dialog+ 9.12水路压力自检原理图1为DF压力自检水路图，反渗水经过正压泵FPE、过滤网FBK1、透析液进平衡腔阀门VEBK1/2进入平衡腔BK1/2新鲜透析液侧，膜位移传感器MSBK1/2检测平衡腔膜片移动位置，反渗水离开平衡腔后通过透析液出平衡腔进透析器阀门VDEBK1/2、节流阀DDE，然后分成两路，一路经旁路阀VBP，另一路经透析液传感器TSDE、透析液进透析器阀VDE、冲洗桥透析器红蓝接头Z.D和V.D.、透析液压力传感器PDA、漏血传感器BL、废液进透析器阀VDA，两路汇合进入空气分离室LA，经负压泵FPA分两路，一路经超滤泵UFP，另一路经过滤网FBK2、废液出透析液进平衡腔阀门VDABK1/2进入平衡腔废液侧，离开平衡腔经废液出平衡腔阀门V ABK1/2，两路汇合最终经节流阀RVDA排走，自检过程中循环阀VZ处于关闭状态[3]。

水路压力自检检测目标为平衡腔系统的压力、阀门功能和超滤泵，检测范围涉及超滤层、冲洗桥以及进出透析器管路，若自检不通过，将不能进行治疗[4]，因此当有其贝朗Dialog+血透机水路压力自检常见故障分析与维修陈正君1，徐宁21. 广东省中医院设备管理处，广东广州 510120；2. 贝朗爱敦（上海）贸易有限公司技术服务部，广东广州 512120[摘 要] 本文阐述了贝朗Dialog+血透机水路压力自检原理、水路图、自检代码。

对Dialog+血透机常见的“即将重复DF（透析液）压力自检”机器报错中的三种故障：DF压力自检进入12350时，观察得PDA压力值从+380 mmHg缓慢下降、PDA压力值从+350 mmHg不断上升、PDA压力值从+680 mmHg开始下降且MSBK1值在20000左右。

的值 。 化 ， 断 外 回 路 的 气 密 性 。在 确 认 外 回 判 气 正 常 ， 且 氧 浓 度 也 处 于 可 控 制 的 情 出现 上 述 情 况 ． 首先 检 查 氧 电 池 的 路 都 正 常 而 故 障 依 旧 的情 况 下 ， 再 检 况 ， 出 现 单 一 气 体 报 警 ， 对 单 一 气 可 仍 应
１ ８ ２ ．
２ １ 故 障现 象 ． 调节流量 ． 力不能对应。 压
２２ 分 析 及 处 理 ．
单一气体报警 。
３２ 分 析 及 处 理 ＿
［］ 负 基 民 ， 忠 强 ， ３ 乔 曹锐 ． 吸 机 机 械 通 气 呼 概 述 及 应 用 【． 疗 卫 生 装 备 ， ０ ５ ２ Ｊ医 ］ ２ ０ ，６
可 用 数 字 万 用 表 测 量 氧 电池 电 压 ． １ 密 闭 外 回路 （ 住 鼻 塞 ）把 流 量 加 大 到 ２％ 堵 ，
【 考 文 献】 参
学 使 用 讨 论 ［ ． 疗 卫 生 装 备 ，０ ５，６ Ｊ医 ］ ２０ ２
（ ）４ ． ７ ：３
呼 需 要 注 意 的是 ：设 备 故 障 排 除后 ， ［］ 毛 英 军 ，付 磊 ． 吸 机 的 合 理 配 置 与科 １
使 用 时 间 ， 未 超 过 使 用 期 。 拆 开 设 查 机 器 内部 是 否存 在 漏气 。检 查 机 器 内 体 报 警 阀进 行 检查 。 首 先 ， 闭 设 备 和 若 可 关
备 后 盖 ， 出 氧 电 池 ， 看 其 底 部 是 否 部 密 封 性 ． 以管 路 中 的 每 个 接 头 为 单 外 部 供 气 ， 空 设 备 管 路 中 的 气体 。然 取 查 可 排 分 采 有 积 水 。若 有 ， 擦 干 积水 ． 则 并用 氧气 将 位 ， 段 串接 入 水 压 计 。 用 逐 段 加 压 后 ， 下 报 警 阀 ， 松 固 定 螺 钉 ， 顺 序 拆 拧 按

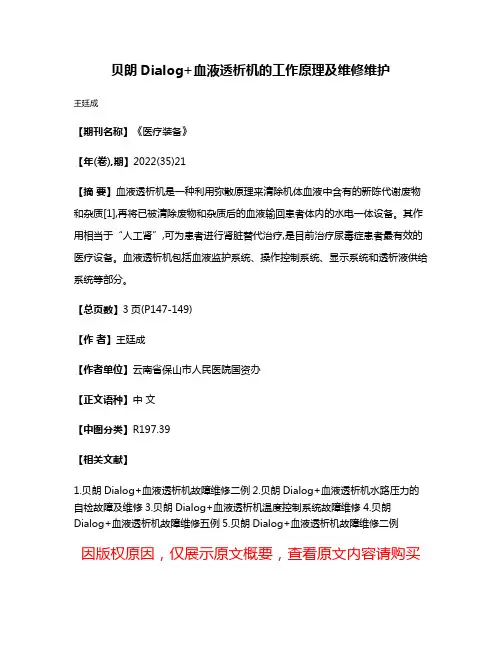

贝朗Dialog+血液透析机的工作原理及维修维护
