汽车机械基础 第2版

—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式《机械设计基础》习题解答目录第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承--------------------------------------------------50第十三章滑动轴承------------------------------------------------ 56第十四章联轴器和离合器-------------------------- 59第十五章弹簧------------------------------------62第十六章机械传动系统的设计----------------------65第0章绪论12-3机器的特征是什么？机器和机构有何区别？[解] 1）都是许多人为实物的组合；2）实物之间具有确定的相对运动；3）能完成有用的机械功能或转换机械能。

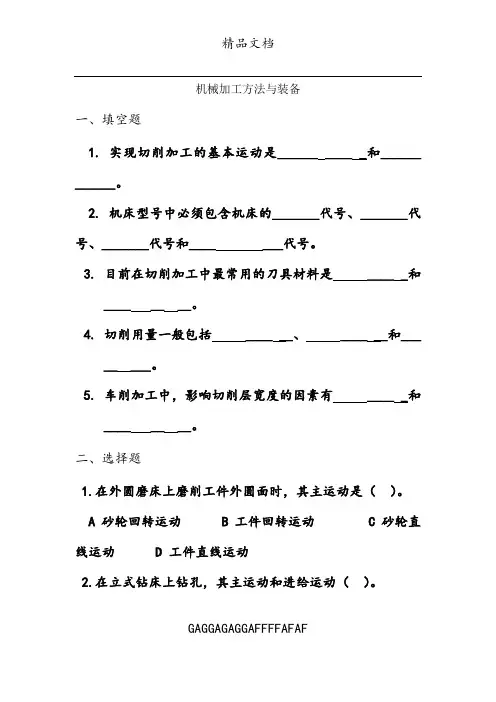

机械加工方法与装备一、填空题1. 实现切削加工的基本运动是______ ____ _和______ ______。

2. 机床型号中必须包含机床的_______代号、_______代号、_______代号和____ ___代号。

3. 目前在切削加工中最常用的刀具材料是 ____ _和____ __ __。

4. 切削用量一般包括 ____ __、 ____ __和_____ ___。

5. 车削加工中，影响切削层宽度的因素有 ____ _和____ __ __。

二、选择题1.在外圆磨床上磨削工件外圆面时，其主运动是（）。

A砂轮回转运动 B工件回转运动 C砂轮直线运动 D 工件直线运动2.在立式钻床上钻孔，其主运动和进给运动（）。

GAGGAGAGGAFFFFAFAFA均由工件来完成 B均由刀具来完成 C分别由工件和刀具来完成 D 分别由刀具和工件来完成3. 背吃刀量是指主切削刃与工件切削表面的接触长度（）。

A 在切削平面的法线方向上测量的值 B在正交平面的法线方向上测量的值C在基面上的投影值 D在主运动和进给运动方向所组成平面的法线方向上测量的值4.普通车床的主参数是（）。

A 车床最大轮廓尺寸B 主轴与尾座之间最大距离C 主轴中心高D 床身上工件最大回转直径5. 确定刀具标注角度的参考系选用的三个主要基准平面是（）。

A 切削平面、已加工平面和待加工平面B 前刀面、主后刀面和副后刀面C 基面、切削平面和正交平面（主剖面）D 基面、进给GAGGAGAGGAFFFFAFAF平面和法平面6. 通过切削刃上选定点，垂直于主运动方向的平面称为（）。

A 切削平面B 进给平面C 基面 D主剖面7. 刃倾角是在切削平面内测量的主切削刃与（）之间的夹角。

A 切削平面 B基面C 主运动方向 D进给方向8. 刀具在基面内测量的角度有（）。

A 前角和后角B 主偏角和副偏角C 刃倾角D 副后角9. 在正交平面内测量的角度有（）。

A 前角和后角B 主偏角和副偏角C 副后角D 刃倾角10. 车外圆时若刀尖低于工件轴线，其工作角度与标注角GAGGAGAGGAFFFFAFAF度相比将会（）。

机械制造技术基础（第2版）第三章课后习题答案《机械制造技术基础》部分习题参考解答第三章机械制造中的加工方法及装备3-1表面发生线的形成方法有哪几种？答：（p69-70）表面发生线的形成方法有轨迹法、成形法、相切法、展成法。

具体参见第二版教材p69图3-2。

3-2试以外圆磨床为例分析机床的哪些运动是主运动，哪些运动是进给运动？答：如图3-20（p87），外圆磨削砂轮旋转nc是主运动，工件旋转nw、砂轮的横向移动fr、工作台往复运动fa均为进给运动。

3-3机床有哪些基本组成部分？试分析其主要功用。

答：（p70-71）基本组成部分动力源、运动执行机构、传动机构、控制系统和伺服系统、支承系统。

3-5试分析提高车削生产率的途径和方法。

答：（p76）提高切削速度；采用强力切削，提高f、ap；采用多刀加工的方法。

3-6车刀有哪几种？试简述各种车刀的结构特征及加工范围。

答：（p77）外圆车刀（左、右偏刀、弯头车刀、直头车刀等），内、外螺纹车刀，切断刀或切槽刀，内孔车刀（通孔、盲孔车刀、）端面车刀、成形车刀等。

顾名思义，外圆车刀主要是切削外圆表面；螺纹车刀用于切削各种螺纹；切断或切槽车刀用于切断或切槽；内孔车刀用于车削内孔；端面车刀切断面；成形车刀用于加工成形表面。

3-7试述CA6140型卧式车床主传动链的传动路线。

答：（p82）CA6140型卧式车床主传动链的传动路线：3-8CA6140型卧式车床中主轴在主轴箱中是如何支承的三爪自定心卡盘是怎样装到车床主轴上去的？答：（p83-84）3-9CA6140型卧式车床是怎样通过双向多片摩擦离合器实现主轴正传、反转和制动的？答：如教材图3-17和3-18所示，操纵手柄向上，通过连杆、扇形齿块和齿条带动滑套8向右滑移，拨动摆杆10使拉杆向左，压紧左边正向旋转摩擦片，主轴实现正转；若操纵手柄向下，通过连杆、扇形齿块和齿条带动滑套8向左滑移，拨动摆杆10使拉杆向右，压紧右边反向旋转摩擦片，主轴反转。

《机械制造技术基础》部分习题参考解答第一章绪论1-1 什么是生产过程、工艺过程和工艺规程？答：生产过程——从原材料（或半成品）进厂，一直到把成品制造出来的各有关劳动过程的总称为该工厂的过程。

工艺过程——在生产过程中，凡属直接改变生产对象的尺寸、形状、物理化学性能以及相对位置关系的过程。

工艺规程——记录在给定条件下最合理的工艺过程的相关内容、并用来指导生产的文件。

1-2 什么是工序、工位、工步和走刀？试举例说明。

答：工序——一个工人或一组工人，在一个工作地对同一工件或同时对几个工件所连续完成的那一部分工艺过程。

工位——在工件的一次安装中，工件相对于机床（或刀具）每占据一个确切位置中所完成的那一部分工艺过程。

工步——在加工表面、切削刀具和切削用量（仅指机床主轴转速和进给量）都不变的情况下所完成的那一部分工艺过程。

走刀——在一个工步中，如果要切掉的金属层很厚，可分几次切，每切削一次，就称为一次走刀。

比如车削一阶梯轴，在车床上完成的车外圆、端面等为一个工序，其中，n, f, a p不变的为一工步，切削小直径外圆表面因余量较大要分为几次走刀。

1-3 什么是安装？什么是装夹？它们有什么区别？答：安装——工件经一次装夹后所完成的那一部分工艺过程。

装夹——特指工件在机床夹具上的定位和夹紧的过程。

安装包括一次装夹和装夹之后所完成的切削加工的工艺过程；装夹仅指定位和夹紧。

1-4 单件生产、成批生产、大量生产各有哪些工艺特征？答：单件生产零件互换性较差、毛坯制造精度低、加工余量大；采用通用机床、通用夹具和刀具，找正装夹，对工人技术水平要求较高；生产效率低。

大量生产零件互换性好、毛坯精度高、加工余量小；采用高效专用机床、专用夹具和刀具，夹具定位装夹，操作工人技术水平要求不高，生产效率高。

成批生产的毛坯精度、互换性、所以夹具和刀具等介于上述两者之间，机床采用通用机床或者数控机床，生产效率介于两者之间。

1-5 试为某车床厂丝杠生产线确定生产类型，生产条件如下：加工零件：卧式车床丝杠（长为1617mm ，直径为40mm ，丝杠精度等级为8级，材料为Y40Mn ）；年产量：5000台车床；备品率：5%；废品率：0.5%。

《机械制造技术基础》部分习题参考解答第四章机械加工质量及其控制4-1什么是主轴回转精度？为什么外圆磨床头夹中的顶尖不随工件一起回转，而车床主轴箱中的顶尖则是随工件一起回转的？解：主轴回转精度——主轴实际回转轴线与理想回转轴线的差值表示主轴回转精度，它分为主轴径向圆跳动、轴向圆跳动和角度摆动。

车床主轴顶尖随工件回转是因为车床加工精度比磨床要求低，随工件回转可减小摩擦力；外圆磨床头夹中的顶尖不随工件一起回转是因为磨床加工精度要求高，顶尖不转可消除主轴回转产生的误差。

4-2 在镗床上镗孔时（刀具作旋转主运动，工件作进给运动），试分析加工表面产生椭圆形误差的原因。

答：在镗床上镗孔时，由于切削力F的作用方向随主轴的回转而回转，在F作用下，主轴总是以支承轴颈某一部位与轴承内表面接触，轴承内表面圆度误差将反映为主轴径向圆跳动，轴承内表面若为椭圆则镗削的工件表面就会产生椭圆误差。

4-3为什么卧式车床床身导轨在水平面内的直线度要求高于垂直面内的直线度要求？答：导轨在水平面方向是误差敏感方向，导轨垂直面是误差不敏感方向，故水平面内的直线度要求高于垂直面内的直线度要求。

4-4某车床导轨在水平面内的直线度误差为0.015/1000mm，在垂直面内的直线度误差为0.025/1000mm，欲在此车床上车削直径为φ60mm、长度为150mm的工件，试计算被加工工件由导轨几何误差引起的圆柱度误差。

解：根据p152关于机床导轨误差的分析，可知在机床导轨水平面是误差敏感方向，导轨垂直面是误差不敏感方向。

水平面内：0.0151500.002251000R y∆=∆=⨯=mm；垂直面内：227()0.025150/60 2.341021000zRR-∆⎛⎫∆==⨯=⨯⎪⎝⎭mm，非常小可忽略不计。

所以，该工件由导轨几何误差引起的圆柱度误差0.00225R∆=mm。

4-5 在车床上精车一批直径为φ60mm 、长为1200mm 的长轴外圆。

机械制造技术基础(第2版)第二章课后习题答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（机械制造技术基础(第2版)第二章课后习题答案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为机械制造技术基础(第2版)第二章课后习题答案的全部内容。

《机械制造技术基础》部分习题参考解答第二章 金属切削过程2-1 什么是切削用量三要素？在外圆车削中，它们与切削层参数有什么关系？ 答：切削用量三要素是指切削速度v 、进给量f 、背吃刀量a p （切削深度)。

在外圆车削中,它们与切削层参数的关系是:2—2 确定外圆车刀切削部分几何形状最少需要几个基本角度？试画图标出这些基本角度。

答：确定外圆车刀切削部分几何形状最少需要7个基本角度：前角、后角、主偏角、副偏角、副前角、副后角和刃倾角，这些基本角度如下图所示(其中副前角、副后角不做要求）。

2—3 试述刀具标注角度和工作角度的区别。

为什么车刀作横向切削时,进给量取值不能过大？答：刀具标注角度是在静态情况下在刀具标注角度参考系中测得的角度;而刀具工作角度是在刀具工作角度参考系中（考虑了刀具安装误差和进给运动影响等因素）确定的刀具角度。

车刀作横向切削时,进给量取值过大会使切削速度、基面变化过大，导致刀具实际工作前角和工作后角变化过大，可能会使刀具工作后角变为负值，不能正常切削加工（P23).2—4 刀具切削部分的材料必须具备哪些基本性能?答：（P24）(1） 高的硬度和耐磨性;（2) 足够的强度和韧性；(3） 高耐热s i n /s i n D rD p rD ph f b a A f a κκ===切削层公称厚度： 切削层公称宽度： 切削层公称横截面积：性；(4) 良好的导热性和耐热冲击性能;(5）良好的工艺性.2—5 常用的硬质合金有哪几类？如何选用?答：(P26）常用的硬质合金有三类：P类（我国钨钴钛类YT)，主要用于切削钢等长屑材料;K类(我国钨钴类YG），主要用于切削铸铁、有色金属等材料；M类（我国通用类YW），可以加工铸铁、有色金属和钢及难加工材料。

《机械制造技术基础》部分习题参考解答第四章机械加工质量及其控制4-1什么是主轴回转精度？为什么外圆磨床头夹中的顶尖不随工件一起回转，而车床主轴箱中的顶尖则是随工件一起回转的？解：主轴回转精度——主轴实际回转轴线与理想回转轴线的差值表示主轴回转精度，它分为主轴径向圆跳动、轴向圆跳动和角度摆动。

车床主轴顶尖随工件回转是因为车床加工精度比磨床要求低，随工件回转可减小摩擦力；外圆磨床头夹中的顶尖不随工件一起回转是因为磨床加工精度要求高，顶尖不转可消除主轴回转产生的误差。

4-2 在镗床上镗孔时（刀具作旋转主运动，工件作进给运动），试分析加工表面产生椭圆形误差的原因。

答：在镗床上镗孔时，由于切削力F的作用方向随主轴的回转而回转，在F作用下，主轴总是以支承轴颈某一部位与轴承内表面接触，轴承内表面圆度误差将反映为主轴径向圆跳动，轴承内表面若为椭圆则镗削的工件表面就会产生椭圆误差。

4-3为什么卧式车床床身导轨在水平面内的直线度要求高于垂直面内的直线度要求？答：导轨在水平面方向是误差敏感方向，导轨垂直面是误差不敏感方向，故水平面内的直线度要求高于垂直面内的直线度要求。

4-4某车床导轨在水平面内的直线度误差为0.015/1000mm，在垂直面内的直线度误差为0.025/1000mm，欲在此车床上车削直径为φ60mm、长度为150mm的工件，试计算被加工工件由导轨几何误差引起的圆柱度误差。

解：根据p152关于机床导轨误差的分析，可知在机床导轨水平面是误差敏感方向，导轨垂直面是误差不敏感方向。

水平面内：0.0151500.002251000R y∆=∆=⨯=mm；垂直面内：227()0.025150/60 2.341021000zRR-∆⎛⎫∆==⨯=⨯⎪⎝⎭mm，非常小可忽略不计。

所以，该工件由导轨几何误差引起的圆柱度误差0.00225R∆=mm。

4-5 在车床上精车一批直径为φ60mm 、长为1200mm 的长轴外圆。

模块五连接与紧固5.1连接件与标准件 5.2键连接与销连接【章节名称】连接件与标准件键连接与销连接【教学目标与要求】一、知识目标1.掌握连接件与标准件的定义。

2.了解键的功用、类型和平键的标注方法。

二、能力目标1.能够区分连接件与标准件2.能读懂普通平键标准和销的含义和连接的型式。

三、素质目标了解键和销的作用及常用键的表示方法。

了解花键的工作特点。

四、教学要求1.掌握连接件与标准件的定义。

2.了解的普通平键和销安装固定的常用方法及拆卸时应注意的问题。

【教学重点】普通平键和销的标记方法。

【难点分析】普通平键配合公差的选择。

【教学方法】讲练法，实用工具演示，比较法。

【教学资源】1.机械基础在线开放课程．“中国职教MOOC”频道，高等教育出版社。

2.实物工具。

【教学安排】2学时（90分钟）【教学过程】一、作业讲评讲解上次课所做作业中存在的共同问题。

注意表扬有进步的同学。

二、导入新课为了满足机械在功能、结构、制造、安装、运输、维修、工效、经济等方面的要求，组成机械的各零件之间是通过各种制约关系组合在一起的，各零件之间的这种制约关系就称为连接。

零件与零件之间是靠什么方法连接在一起？常用的连接方法有键、销、螺纹、弾性连接和联轴器与离合器。

这都是可拆连接。

三、新课内容（一）连接件与标准件在机械中起连接作用的零件称为连接件或紧固件。

常用的连接件有螺纹紧固件、键和销等。

由于这些零件用量较大，为了加速设计进度、便于专业化生产、降低成本，国家对这些零件的结构、形式、尺寸、画法、标记等作了统一规定，制定了国家标准，实施了标准化，因此，这类零件也称为标准件。

广义的标准件，除标准化连接件或紧固件之外，还包括传动件、密封件、液压元件、气动元件、轴承、弹簧等机械零件。

对于标准件，在设计和使用时，只需根根据其代号和标记，便可以查出全部形状尺寸。

标准件，常被称为“工业之米”，是机械产品需求量极大的基础元器件之一。

汽车整车以及总成的总装过程，主要是应用紧固件联接各种零部件的过程。

《机械制造技术基础》部分习题参考解答第一章绪论1-1 什么是生产过程、工艺过程和工艺规程？答：生产过程——从原材料（或半成品）进厂，一直到把成品制造出来的各有关劳动过程的总称为该工厂的过程。

工艺过程——在生产过程中，凡属直接改变生产对象的尺寸、形状、物理化学性能以及相对位置关系的过程。

工艺规程——记录在给定条件下最合理的工艺过程的相关内容、并用来指导生产的文件。

1-2 什么是工序、工位、工步和走刀？试举例说明。

答：工序——一个工人或一组工人，在一个工作地对同一工件或同时对几个工件所连续完成的那一部分工艺过程。

工位——在工件的一次安装中，工件相对于机床（或刀具）每占据一个确切位置中所完成的那一部分工艺过程。

工步——在加工表面、切削刀具和切削用量（仅指机床主轴转速和进给量）都不变的情况下所完成的那一部分工艺过程。

走刀——在一个工步中，如果要切掉的金属层很厚，可分几次切，每切削一次，就称为一次走刀。

比如车削一阶梯轴，在车床上完成的车外圆、端面等为一个工序，其中，n, f, a p不变的为一工步，切削小直径外圆表面因余量较大要分为几次走刀。

1-3 什么是安装？什么是装夹？它们有什么区别？答：安装——工件经一次装夹后所完成的那一部分工艺过程。

装夹——特指工件在机床夹具上的定位和夹紧的过程。

安装包括一次装夹和装夹之后所完成的切削加工的工艺过程；装夹仅指定位和夹紧。

1-4 单件生产、成批生产、大量生产各有哪些工艺特征？答：单件生产零件互换性较差、毛坯制造精度低、加工余量大；采用通用机床、通用夹具和刀具，找正装夹，对工人技术水平要求较高；生产效率低。

大量生产零件互换性好、毛坯精度高、加工余量小；采用高效专用机床、专用夹具和刀具，夹具定位装夹，操作工人技术水平要求不高，生产效率高。

成批生产的毛坯精度、互换性、所以夹具和刀具等介于上述两者之间，机床采用通用机床或者数控机床，生产效率介于两者之间。

1-5 试为某车床厂丝杠生产线确定生产类型，生产条件如下：加工零件：卧式车床丝杠（长为1617mm ，直径为40mm ，丝杠精度等级为8级，材料为Y40Mn ）；年产量：5000台车床；备品率：5%；废品率：0.5%。

机械制造技术基础(第2版)第五章课后习题答案《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。

5-2 试简述工艺规程的设计原则、设计内容及设计步骤。

5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。

粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。

5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。

习题5-5图解：按题目要求，粗、精基准选择如下图所示。

5-6 为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。

其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。

5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。

5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。
