第二章汽车机械基础

《机械基础》课程教学大纲课程代码：课程名称：机械基础课程类型：理论总学时：48理论与实践课时比例：0学分：3适用对象：汽车运用与维修高职专业学生先修课程：一、课程性质、目的和任务课程性质：专业基础课、必修课本课程是高职学院机械类专业的一门技术基础课程。

其任务是培养学生具有一定的读图能力、图示能力和空间想象能力以及绘图技能，为提高学生全面素质，形成综合职业能力和继续学习打下基础。

二、教学基本要求（一）知识教学目标1.培养学生具有一定的读图能力、图示能力和空间想象能力以及绘图技能。

2.掌握机械高级技师所需要的技术测量、光滑圆柱形结合的公差配合与检测、形位公差与检测、表面粗糙度、尺寸链和常用结合件的公差与检测基本知识和基本技能。

3.具备从简单的工程实际问题中抽象、简化力学模型的能力，能够对简单工程结构和构件进行受力分析和平衡计算。

4.掌握工程中常见杆件的强度、刚度、稳定性设计的基本方法。

5.掌握测量材料的力学性质、构件的应力及变形的基本方法。

6.掌握液压与气动技术的基本理论和知识。

7.掌握一般机器中常用机构及传动装置的工作原理、运动特性、结构特点。

8.掌握通用零部件的一般使用和维护知识；掌握有关金属材料及热处理的基础知识，机械制造中毛坯成型方法和工艺过程的基本知识。

（二）能力培养目标1.具有识读零件图和装配图、初步的力学分析、液压传动相关知识基本分析、及机械传动相关知识能力。

2.具有创新精神和实践能力，认真负责的工作态度和一丝不苟的工作作风。

（三）思想教育目标通过本课程的学习培养学生实事求是的精神和理论联系实际的工作方法。

三、教学内容及要求第一章识图基础知识1．教学内容第一节机械制图的基本规定第二节机械制图的基本原理第三节零件表达方法第四节零件图的画法第五节常用零件的画法第六节装配图2．教学要求（1）掌握机械制图国家标准及其有关规定。

（2）掌握正投影基础概念。

（3）掌握正投影法的基本理论和作图方法。

（4）掌握组合体视图的画法和尺寸标注。

汽车机械基础(教案)第一章：汽车概述1.1 课程介绍本章主要介绍汽车的基本概念、分类、性能和参数。

通过学习，使学生了解汽车的基本情况，为后续课程打下基础。

1.2 教学目标1. 了解汽车的基本概念和分类。

2. 掌握汽车的主要性能和参数。

1.3 教学内容1. 汽车的概念与分类2. 汽车的主要性能指标3. 汽车的主要参数1.4 教学方法采用讲授法，结合实例进行分析。

1.5 教学重点与难点1. 汽车的分类2. 汽车的主要性能指标和参数第二章：发动机原理与结构2.1 课程介绍本章主要介绍发动机的基本原理、分类和结构。

通过学习，使学生了解发动机的工作原理，掌握发动机的分类和结构。

2.2 教学目标1. 了解发动机的基本原理。

2. 掌握发动机的分类和结构。

2.3 教学内容1. 发动机的基本原理2. 发动机的分类3. 发动机的结构组成2.4 教学方法采用讲授法，结合实例进行分析。

2.5 教学重点与难点1. 发动机的基本原理2. 发动机的分类和结构组成第三章：汽车传动系统3.1 课程介绍本章主要介绍汽车传动系统的基本原理和主要部件。

通过学习，使学生了解汽车传动系统的作用，掌握传动系统的组成和原理。

3.2 教学目标1. 了解汽车传动系统的基本原理。

2. 掌握汽车传动系统的主要部件。

3.3 教学内容1. 汽车传动系统的原理2. 汽车传动系统的主要部件3.4 教学方法采用讲授法，结合实例进行分析。

3.5 教学重点与难点1. 汽车传动系统的原理2. 汽车传动系统的主要部件第四章：汽车制动系统4.1 课程介绍本章主要介绍汽车制动系统的基本原理和主要部件。

通过学习，使学生了解汽车制动系统的作用，掌握制动系统的组成和原理。

4.2 教学目标1. 了解汽车制动系统的基本原理。

2. 掌握汽车制动系统的主要部件。

4.3 教学内容1. 汽车制动系统的原理2. 汽车制动系统的主要部件4.4 教学方法采用讲授法，结合实例进行分析。

4.5 教学重点与难点1. 汽车制动系统的原理2. 汽车制动系统的主要部件第五章：汽车电气系统5.1 课程介绍本章主要介绍汽车电气系统的基本原理和主要部件。

汽车机械基础试题库及参考答案第一章机件的表达方法一、名词解释1．正垂面：垂直于正投影面V面而与水平投影面H、侧投影面W倾斜的平面。

2．剖视图：假设用剖切平面剖开机件，将处在观察者和剖切面之间的部分移去，将其余部分向基本投影面投影，所得到的图形。

3．断面图：假想用剖切平面将物体从某处断开，仅画出该剖切平面与物体接触部分的图形。

二、填空题1．根据直线段和投影面的位置不同可以将直线段分为：投影面的垂直线、投影面的平行线和一般位置直线。

2．按照机件被剖开的范围划分，剖视图可以分为：全剖视图、半剖视图和局部剖视图。

3．在断面图中，移出断面的轮廓线用粗实线绘制，重合断面的轮廓线用细实线绘制。

4．断面分为移出断面和重合断面。

三、选择题1．局部视图的范围（断裂）边界用（A）。

A、波浪线表示B、细实线C、粗点画线D、双点画线2．在下列的五组视图中，其正确的两组视图是( AE )四、判断题1．全剖视图一般用于内外形都比较复杂的零件的表达。

（×）2．当机件的主要形状已经表达清楚，只有局部结构未表达清楚，为了简便，不必再画一个完整的视图，而只画出未表达清楚的局部结构叫局部视图。

（√）六、做图题1.补全水平投影，并作出侧面投影。

2. 补画第三面投影，并求出立体表面上点、线的另外两面投影。

3．补画第三面投影，并求出立体表面上点、线的另外两面投影。

4．补画第三面投影，并求出立体表面上点、线的另外两面投影。

第二章常用件的画法一、名词解释1．线数：形成的螺纹的螺旋线的数量。

2．导程：同一条螺旋线上相邻两牙在中径线上对应两点之间的距离。

二、填空题1．螺纹的五大要素为：牙形、公称直径、螺距、线数和旋向。

2．普通螺纹的完整标记由：螺纹代号、螺纹公差代号和螺纹旋合长度三部分组成。

3．平键按照轴槽结构可以分为：圆头普通平键、方头普通平键和单圆头普通平键。

4．滚动轴承一般由：内圈、外圈、滚动体和保持架等零件组成。

5．对于三线螺纹，其导程为螺距的3倍。

汽车机械基础(教案)第一章：汽车概述1.1 课程目标：了解汽车的定义和发展历程。

掌握汽车的基本组成和分类。

理解汽车行业的现状和未来发展趋势。

1.2 教学内容：汽车的定义和发展历程。

汽车的基本组成：发动机、底盘、车身、电气系统。

汽车的分类：乘用车、商用车、特种车辆。

汽车行业的现状和未来发展趋势。

1.3 教学活动：教师讲解汽车的定义和发展历程。

学生观看汽车的组成和分类的图片。

小组讨论汽车行业的现状和未来发展趋势。

1.4 作业：学生完成汽车的基本组成和分类的练习题。

第二章：发动机原理与结构2.1 课程目标：了解发动机的定义和作用。

掌握发动机的基本原理和结构。

理解发动机的分类和工作原理。

2.2 教学内容：发动机的定义和作用。

发动机的基本原理：内燃机和外燃机。

发动机的结构：气缸、活塞、曲轴、凸轮轴、气门、燃油系统等。

发动机的分类：汽油发动机、柴油发动机、混合动力发动机等。

2.3 教学活动：教师讲解发动机的定义和作用。

学生观看发动机的基本原理和结构的图片。

小组讨论发动机的分类和工作原理。

2.4 作业：学生完成发动机的基本原理和结构的练习题。

第三章：汽车传动系统3.1 课程目标：了解汽车传动系统的定义和作用。

掌握汽车传动系统的基本原理和结构。

理解汽车传动系统的分类和工作原理。

3.2 教学内容：汽车传动系统的定义和作用。

汽车传动系统的基本原理：摩擦传动、链传动、齿轮传动等。

汽车传动系统的结构：离合器、变速器、传动轴、差速器等。

汽车传动系统的分类：手动传动系统、自动传动系统、CVT传动系统等。

3.3 教学活动：教师讲解汽车传动系统的定义和作用。

学生观看汽车传动系统的基本原理和结构的图片。

小组讨论汽车传动系统的分类和工作原理。

3.4 作业：学生完成汽车传动系统的基本原理和结构的练习题。

第四章：汽车制动系统4.1 课程目标：了解汽车制动系统的定义和作用。

掌握汽车制动系统的基本原理和结构。

理解汽车制动系统的分类和工作原理。

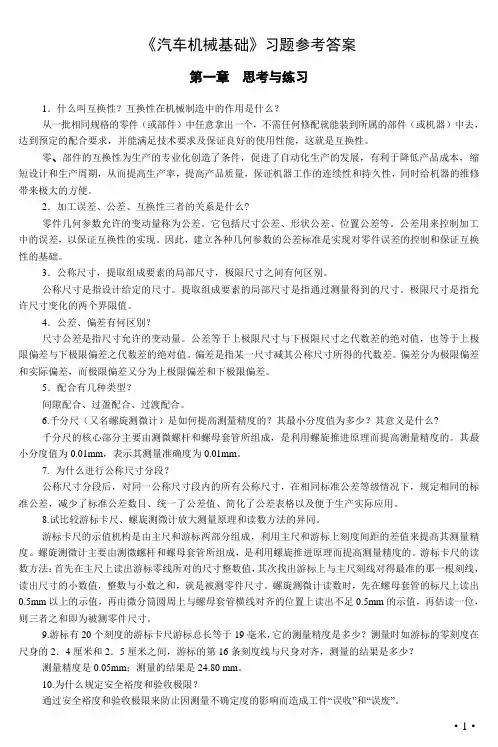

《汽车机械基础》习题参考答案第一章思考与练习1．什么叫互换性？互换性在机械制造中的作用是什么？从一批相同规格的零件（或部件）中任意拿出一个，不需任何修配就能装到所属的部件（或机器）中去，达到预定的配合要求，并能满足技术要求及保证良好的使用性能，这就是互换性。

零、部件的互换性为生产的专业化创造了条件，促进了自动化生产的发展，有利于降低产品成本，缩短设计和生产周期，从而提高生产率，提高产品质量，保证机器工作的连续性和持久性，同时给机器的维修带来极大的方便。

2．加工误差、公差、互换性三者的关系是什么?零件几何参数允许的变动量称为公差。

它包括尺寸公差、形状公差、位置公差等。

公差用来控制加工中的误差，以保证互换性的实现。

因此，建立各种几何参数的公差标准是实现对零件误差的控制和保证互换性的基础。

3．公称尺寸，提取组成要素的局部尺寸，极限尺寸之间有何区别。

公称尺寸是指设计给定的尺寸。

提取组成要素的局部尺寸是指通过测量得到的尺寸。

极限尺寸是指允许尺寸变化的两个界限值。

4．公差、偏差有何区别？尺寸公差是指尺寸允许的变动量。

公差等于上极限尺寸与下极限尺寸之代数差的绝对值，也等于上极限偏差与下极限偏差之代数差的绝对值。

偏差是指某一尺寸减其公称尺寸所得的代数差。

偏差分为极限偏差和实际偏差，而极限偏差又分为上极限偏差和下极限偏差。

5．配合有几种类型？间隙配合、过盈配合、过渡配合。

6.千分尺（又名螺旋测微计）是如何提高测量精度的？其最小分度值为多少？其意义是什么?千分尺的核心部分主要由测微螺杆和螺母套管所组成，是利用螺旋推进原理而提高测量精度的。

其最小分度值为0.01mm，表示其测量准确度为0.01mm。

7.为什么进行公称尺寸分段？公称尺寸分段后，对同一公称尺寸段内的所有公称尺寸，在相同标准公差等级情况下，规定相同的标准公差，减少了标准公差数目、统一了公差值、简化了公差表格以及便于生产实际应用。

8.试比较游标卡尺、螺旋测微计放大测量原理和读数方法的异同。

汽车机械基础(教案)第一章：汽车概述1.1 汽车的基本概念了解汽车的发展历程理解汽车的定义和分类掌握汽车的组成和功能1.2 汽车的类型和特点掌握不同类型汽车的特点和应用场景了解新能源汽车和电动汽车的特点和发展趋势1.3 汽车产业的发展了解世界汽车产业的发展状况和趋势掌握我国汽车产业的发展现状和政策第二章：发动机原理与结构2.1 发动机的基本概念和分类理解发动机的定义和作用掌握发动机的分类和特点2.2 内燃机的工作原理了解内燃机的四个冲程掌握内燃机的工作原理和性能指标2.3 发动机的主要组成部分掌握发动机的活塞、曲轴、气缸、凸轮轴等主要部件的结构和功能第三章：汽车传动系统3.1 传动系统的基本概念和分类理解传动系统的作用和分类掌握手动变速器和自动变速器的基本原理3.2 手动变速器的结构和工作原理了解手动变速器的组成部分和操作方式掌握手动变速器的工作原理和维护方法3.3 自动变速器的结构和工作原理了解自动变速器的组成部分和操作方式掌握自动变速器的工作原理和维护方法第四章：汽车制动系统4.1 制动系统的基本概念和分类理解制动系统的作用和分类掌握液压制动和电子制动的基本原理4.2 液压制动系统的结构和工作原理了解液压制动系统的组成部分和操作方式掌握液压制动系统的工作原理和维护方法4.3 电子制动系统的结构和工作原理了解电子制动系统的组成部分和操作方式掌握电子制动系统的工作原理和维护方法第五章：汽车电子系统5.1 汽车电子系统的基本概念和分类理解汽车电子系统的作用和分类掌握车载娱乐系统、智能驾驶辅助系统等的基本原理5.2 车载娱乐系统的结构和工作原理了解车载娱乐系统的组成部分和操作方式掌握车载娱乐系统的工作原理和维护方法5.3 智能驾驶辅助系统的结构和工作原理了解智能驾驶辅助系统的组成部分和操作方式掌握智能驾驶辅助系统的工作原理和维护方法第六章：汽车冷却系统6.1 冷却系统的基本概念和分类理解冷却系统的作用和分类掌握水冷和风冷的基本原理6.2 冷却系统的结构和工作原理了解冷却系统的组成部分和操作方式掌握冷却系统的工作原理和维护方法6.3 冷却系统的故障诊断与排除学习冷却系统的常见故障现象和原因掌握冷却系统故障的诊断方法和排除技巧第七章：汽车燃油系统7.1 燃油系统的基本概念和分类理解燃油系统的作用和分类掌握化油器和电子喷油器的基本原理7.2 燃油系统的结构和工作原理了解燃油系统的组成部分和操作方式掌握燃油系统的工作原理和维护方法7.3 燃油系统的故障诊断与排除学习燃油系统的常见故障现象和原因掌握燃油系统故障的诊断方法和排除技巧第八章：汽车电气系统8.1 电气系统的基本概念和分类理解电气系统的作用和分类掌握发电机、起动机等的基本原理8.2 电气系统的结构和工作原理了解电气系统的组成部分和操作方式掌握电气系统的工作原理和维护方法8.3 电气系统的故障诊断与排除学习电气系统的常见故障现象和原因掌握电气系统故障的诊断方法和排除技巧第九章：汽车行驶系统9.1 行驶系统的基本概念和分类理解行驶系统的作用和分类掌握悬挂系统和转向系统的基本原理9.2 悬挂系统的结构和工作原理了解悬挂系统的组成部分和操作方式掌握悬挂系统的工作原理和维护方法9.3 转向系统的结构和工作原理了解转向系统的组成部分和操作方式掌握转向系统的工作原理和维护方法第十章：汽车维修与保养10.1 汽车维修的基本概念和分类理解汽车维修的作用和分类掌握维修工具和设备的使用方法10.2 汽车保养的基本知识和周期了解汽车保养的重要性掌握各种保养项目的周期和注意事项10.3 汽车维修与保养的实践操作学习汽车维修与保养的实际操作方法掌握常见故障的维修技巧和安全注意事项重点和难点解析重点环节：1. 发动机的四个冲程和工作原理2. 手动变速器和自动变速器的工作原理3. 液压制动和电子制动系统的工作原理4. 车载娱乐系统和智能驾驶辅助系统的基本原理5. 冷却系统和燃油系统的结构与维护6. 电气系统的组成部分和故障诊断7. 悬挂系统和转向系统的工作原理与维护8. 汽车维修工具和设备的使用方法9. 汽车保养的重要性及实践操作难点环节：1. 内燃机工作原理中的燃烧过程和能量转换2. 传动系统中不同变速器的工作原理和性能比较3. 制动系统中的故障诊断与排除技巧4. 电子系统中的编程和系统集成5. 冷却系统的设计原理和热力学特性6. 电气系统中高压电的安全操作和故障排查7. 悬挂系统和转向系统的调校与优化8. 汽车维修中的高级诊断技术和编程知识9. 汽车保养中的材料选择和工艺要求详细补充和说明：1. 发动机的四个冲程：吸气、压缩、燃烧、排气冲程，每个冲程对发动机的性能有重要影响。

汽车类《汽车机械基础》教案第一章：汽车概述1.1 课程目标了解汽车的定义、分类和组成掌握汽车的基本结构和功能1.2 教学内容汽车的定义和分类汽车的基本结构汽车的功能和性能1.3 教学方法讲授法：讲解汽车的基本概念和知识点互动法：提问和讨论，让学生参与进来1.4 教学资源教材：汽车机械基础图片：汽车的各个组成部分视频：汽车的运行原理1.5 教学评估课堂问答：检查学生对汽车基本概念的理解小组讨论：评估学生的参与度和思考能力第二章：发动机原理与维修2.1 课程目标了解发动机的定义、分类和组成掌握发动机的工作原理和维修方法2.2 教学内容发动机的定义和分类发动机的工作原理发动机的维修方法2.3 教学方法讲授法：讲解发动机的基本概念和知识点实践法：演示发动机的拆卸和组装过程2.4 教学资源教材：汽车机械基础实物：发动机模型视频：发动机的工作原理和维修过程2.5 教学评估课堂问答：检查学生对发动机基本概念的理解实践操作：评估学生的动手能力和理解程度第三章：汽车传动系统3.1 课程目标了解汽车传动系统的定义、分类和组成掌握汽车传动系统的工作原理和维修方法3.2 教学内容汽车传动系统的定义和分类汽车传动系统的工作原理汽车传动系统的维修方法3.3 教学方法讲授法：讲解汽车传动系统的基本概念和知识点实践法：演示汽车传动系统的拆卸和组装过程3.4 教学资源教材：汽车机械基础实物：汽车传动系统模型视频：汽车传动系统的运行原理和维修过程3.5 教学评估课堂问答：检查学生对汽车传动系统基本概念的理解实践操作：评估学生的动手能力和理解程度第四章：汽车制动系统4.1 课程目标了解汽车制动系统的定义、分类和组成掌握汽车制动系统的工作原理和维修方法4.2 教学内容汽车制动系统的定义和分类汽车制动系统的工作原理汽车制动系统的维修方法4.3 教学方法讲授法：讲解汽车制动系统的基本概念和知识点实践法：演示汽车制动系统的拆卸和组装过程教材：汽车机械基础实物：汽车制动系统模型视频：汽车制动系统的运行原理和维修过程4.5 教学评估课堂问答：检查学生对汽车制动系统基本概念的理解实践操作：评估学生的动手能力和理解程度第五章：汽车电气系统5.1 课程目标了解汽车电气系统的定义、分类和组成掌握汽车电气系统的工作原理和维修方法5.2 教学内容汽车电气系统的定义和分类汽车电气系统的工作原理汽车电气系统的维修方法5.3 教学方法讲授法：讲解汽车电气系统的基本概念和知识点实践法：演示汽车电气系统的拆卸和组装过程5.4 教学资源教材：汽车机械基础实物：汽车电气系统模型视频：汽车电气系统的运行原理和维修过程课堂问答：检查学生对汽车电气系统基本概念的理解实践操作：评估学生的动手能力和理解程度第六章：汽车燃油系统6.1 课程目标了解汽车燃油系统的定义、分类和组成掌握汽车燃油系统的工作原理和维修方法6.2 教学内容汽车燃油系统的定义和分类汽车燃油系统的工作原理汽车燃油系统的维修方法6.3 教学方法讲授法：讲解汽车燃油系统的基本概念和知识点实践法：演示汽车燃油系统的拆卸和组装过程6.4 教学资源教材：汽车机械基础实物：汽车燃油系统模型视频：汽车燃油系统的运行原理和维修过程6.5 教学评估课堂问答：检查学生对汽车燃油系统基本概念的理解实践操作：评估学生的动手能力和理解程度第七章：汽车冷却系统7.1 课程目标了解汽车冷却系统的定义、分类和组成掌握汽车冷却系统的工作原理和维修方法7.2 教学内容汽车冷却系统的定义和分类汽车冷却系统的工作原理汽车冷却系统的维修方法7.3 教学方法讲授法：讲解汽车冷却系统的基本概念和知识点实践法：演示汽车冷却系统的拆卸和组装过程7.4 教学资源教材：汽车机械基础实物：汽车冷却系统模型视频：汽车冷却系统的运行原理和维修过程7.5 教学评估课堂问答：检查学生对汽车冷却系统基本概念的理解实践操作：评估学生的动手能力和理解程度第八章：汽车排气系统8.1 课程目标了解汽车排气系统的定义、分类和组成掌握汽车排气系统的工作原理和维修方法8.2 教学内容汽车排气系统的定义和分类汽车排气系统的工作原理汽车排气系统的维修方法8.3 教学方法讲授法：讲解汽车排气系统的基本概念和知识点实践法：演示汽车排气系统的拆卸和组装过程8.4 教学资源教材：汽车机械基础实物：汽车排气系统模型视频：汽车排气系统的运行原理和维修过程8.5 教学评估课堂问答：检查学生对汽车排气系统基本概念的理解实践操作：评估学生的动手能力和理解程度第九章：汽车润滑系统9.1 课程目标了解汽车润滑系统的定义、分类和组成掌握汽车润滑系统的工作原理和维修方法9.2 教学内容汽车润滑系统的定义和分类汽车润滑系统的工作原理汽车润滑系统的维修方法9.3 教学方法讲授法：讲解汽车润滑系统的基本概念和知识点实践法：演示汽车润滑系统的拆卸和组装过程9.4 教学资源教材：汽车机械基础实物：汽车润滑系统模型视频：汽车润滑系统的运行原理和维修过程9.5 教学评估课堂问答：检查学生对汽车润滑系统基本概念的理解实践操作：评估学生的动手能力和理解程度第十章：汽车空调系统10.1 课程目标了解汽车空调系统的定义、分类和组成掌握汽车空调系统的工作原理和维修方法10.2 教学内容汽车空调系统的定义和分类汽车空调系统的工作原理汽车空调系统的维修方法10.3 教学方法讲授法：讲解汽车空调系统的基本概念和知识点实践法：演示汽车空调系统的拆卸和组装过程10.4 教学资源教材：汽车机械基础实物：汽车空调系统模型视频：汽车空调系统的运行原理和维修过程10.5 教学评估课堂问答：检查学生对汽车空调系统基本概念的理解实践操作：评估学生的动手能力和理解程度重点和难点解析1. 发动机原理与维修：发动机是汽车的心脏，对其结构和维修方法的了解至关重要。

汽车机械基础课后习题答案第一章静力学基础1、2、3、4、解：以滑轮A 为研究对象，画受力图（a ）(b)(a) (b)对（a ）列平衡方程求解KNF KN FG F F F F F F F F AC AB AC T AB Y AC T AB X 75.1507.2030cos 15sin 30sin ,0030sin 15cos 30cos ,0=-=∴⎪⎩⎪⎨⎧=-+-==+--=∑∑对（b ）列平衡方程求解KNF KN FG F F F F F F F AC AB AC T Y AC T AB X 64.3831.22045sin 30cos ,0045cos 30sin ,0==∴⎪⎩⎪⎨⎧=-+-==+--=∑∑5、解：先取滚子B 为研究对象，画受力图（a ）(a) (b)对（a ）列平衡方程有∑=∴=-=ααsin 0sin ,0FF F F FBC BC X再以压块C 为研究对象，画受力图（b ）对（b ）列平衡方程有KN FF F F FCB Y67.5tan 0cos ,011==∴=+-=∑αα增力比：αtan 11=F F ，显然α越小，增力比越大。

第二章 力矩与平面力偶系 1、(a)()FlF M O = (b)()0=F M O (c)()αsin Fl F M O =(d)())(r l F F M O +=(e) ()Fa F M O = (f) ()αsin 22b a F F M O +=2、解：先以杆O 1B 为研究对象，画受力图（a ）(a) (b) 对（a ）用平面力偶系的平衡方程KN F B O F M MAB AB i100,011=∴=⨯-=∑再以杆O 2A 为研究对象，画受力图（b ） 对（b ）用平面力偶系的平衡方程m KN M A O F M M BA i •=∴=⨯+-=∑4030sin ,0222第三章 平面任意力系 1、（a ）解：画杆AB 的受力图分析得属于平面力偶系的平衡KN F F KN F F MNA B NA NA i5.1,5.1062415,0===∴=⨯+-=∑(b)画杆AD 受力图列平面任意力系的平衡方程求解()∑∑∑=∴=-+-==∴=-==∴=⨯-⨯=KNF F F F F KN F F F F B KN F F F F M AYBCAYYAXBCAXXBCBCA10045sin ,020045cos ,0)(22004245sin ,0处约束力的大小此即为支座（c ）画杆AD 受力图列平面任意力系的平衡方程求解()∑∑∑=∴=-==∴=-==∴=⨯-⨯=KNF F F F KN F F F F B KN F F F F M AYAYYAXBCAXXBC BCA100,0200,0)(200445cos 245sin ,0处约束力的大小此即为支座（d ）画杆AD 受力图列平面任意力系的平衡方程求解()∑∑∑=∴=-+-=-=∴=+==∴=⨯-⨯=KNF F F F F KN F F F F B KN F F F F M AYBCAYYAXBCAXXBCBCA10045sin ,020045cos ,0)(22004245sin ,0处约束力的大小此即为支座2、解：以横梁AB 为研究对象，画受力图列平面任意力系的平衡方程求解()∑∑∑=∴=--+==∴=-==∴=⨯-⨯-⨯=KNF G G F F FKN F F F F CD KN F x G l G l F F M AY CD AY YAX CD AX XCD CD A 32530sin ,06370030cos ,0)(3700230sin ,02121 受力的大小此即为拉杆3、解：先以BC 杆为研究对象，画受力图列平面任意力系的平衡方程求解()∑∑∑=∴=-+-==∴=+-==∴=⨯-⨯=KNF G F F F KN F F F F DE KN F G F F M BYDEBYYBXDEBXXDEDEB10045sin ,020045cos ,0)(22002145sin ,0受力的大小此即为拉杆再以AB 杆为研究对象，画受力图列平面任意力系的平衡方程求解()∑∑∑=∴=+-'==∴=--'==∴=⨯'-+⨯=KNF F F F F KN F F F F F mKN M F M F F M AYAYEDBYYAXAXEDBXXABXAEDA10045sin ,00045cos ,0.2005.25.145cos ,0第四章 摩擦1、解：先以车后轮为研究对象，画受力图()d F M d F M F M SB SB O ∑=∴=⨯-=2102,0（1）再以整车为研究对象，画受力图()()∑=⨯+⨯-+⨯-=20240021200,0NB SB A F dF MG F M由（1）和（2）得KN F NB 5.7=KN F F G F FNA NB NA Y27.1073.0sin ,0sin ,0=∴==+-=∑ααKN F F F FSB sB NA X01.7,0cos ,0=∴=-=∑αm kN d F M F F f SB NB SB s .05.12193.05.701.7=====2、解：以梯子为研究对象，画受力图列平面任意力系的平衡方程()⎪⎪⎩⎪⎪⎨⎧=--⨯+⨯==+--==-=∑∑∑060cos 60sin 60cos 60cos 2,00,00,011 l F l F s G l G F M F G G F F F F F SB NB A NA SB Y SA NB X 补充方程NB s SB NA s SA F f F F f F ==,求得l s 456.0=3、（1）解：以料斗为研究对象，设料斗有下滑的趋势画受力图（方向与图示相反）时，当时，当KN F KN F kNF KN FG F F FS T S T S T X51.12549.12270sin 252270sin ,02211-===-==-+=∑（2）解：以料斗为研究对象，画匀速上升与匀速下降的受力图（b ）(c)匀速上升时，对（b ）列平衡方程KNF fF FG F F F G F F T N d N Y d T X 06.26070cos ,0070sin ,0111111==⎪⎩⎪⎨⎧=-==--=∑∑求得补充方程：匀速上升时，对（C ）列平衡方程KNF fF FG F F F G F F T N d N Y d T X 93.20070cos ,0070sin ,0222222==⎪⎩⎪⎨⎧=-==+-=∑∑求得补充方程：第五章 刚体定轴转动1、获得较大的转动惯量，使柴油机在载荷波动时仍能平稳运转。
