双代号网络图六个时间参数计算口诀

双代号网络计划图计算方法口诀简述文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）一、一般双代号网络图（没有时标）6个时间参数的计算方法（图上计算法）6时间参数示意图：（左上）最早开始时间 | （右上）最迟开始时间 | 总时差（左下）最早完成时间 | （右下）最迟完成时间 | 自由时差计算步骤：1、先计算“最早开始时间”和“最早完成时间”（口诀：早开加持续）：计算方法：起始工作默认“0”为“最早开始时间”，然后从左向右累加工作持续时间，有多个紧前工作的取大值。

2、再计算“最迟开始时间”和“最迟完成时间”（口诀：迟完减持续）：计算方法：结束工作默认“总工期”为“最迟完成时间”，然后从右到左累减工作持续时间，有多个紧后工作取小值。

（一定要注意紧前工作和紧后工作的个数）3、计算自由时差（口诀：后工作早开减本工作早完）：计算方法：紧后工作左上（多个取小）-自己左下=自由时差。

4、计算总时差（口诀：迟开减早开或迟完减早完）：计算方法：右上-左上=右下-左下=总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图（有时标，计算简便）双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作（虚工作没有持续时间，只表示工作之间的逻辑关系，即前一个工作完成后一个工作才能开始），以波形线表示该工作的自由时差。

（图中所有时标单位均表示相应的持续时间，另外虚线和波形线要区分）示例：双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算（这里只说自由时差和总时差，其余4个时差参见前面的累加和累减）1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

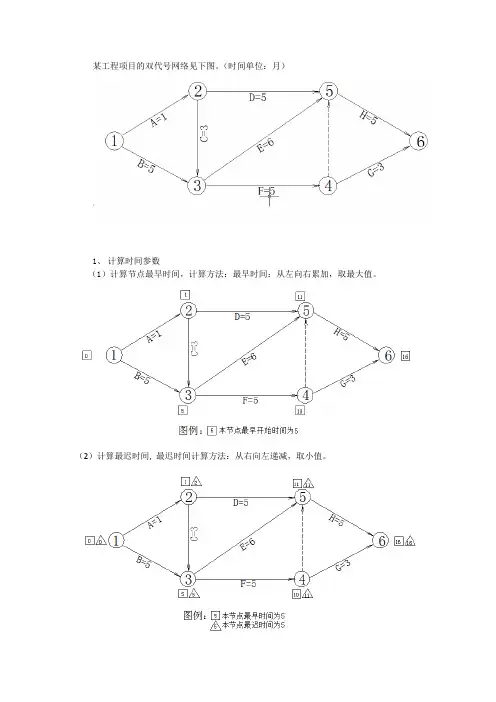

某工程项目的双代号网络见下图。

（时间单位：月）1、计算时间参数（1）计算节点最早时间，计算方法：最早时间：从左向右累加，取最大值。

（2）计算最迟时间,最迟时间计算方法：从右向左递减，取小值。

2、计算工作的六个时间参数自由时差：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间。

总时差：该工作在不影响总工期情况下所具有的机动时间。

通过前面计算节点的最早和最迟时间，可以先确定工作的最早开始时间和最迟完成时间，根据工作持续时间，计算出最早完成时间和最迟开始时间，以F工作为例，计算F工作的4个参数（以工作计算法标示）如下：注:EF=ES+工作持续时间LF=LS+工作持续时间接下来计算F工作的总时差TF，在工作计算法中，总时差TF=LS-ES或LF-EF，在节点计算法，总时差TF可以紧后工作的最迟时间-本工作的最早完成时间，或者是紧后工作最迟时间-最早时间，以F工作为例计算它的TF：接下来计算F工作的自由时差FF，根据定义：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间，自由时差FF=紧后工作最早（或最小）开始时间-本工作最早完成时间ES，以F工作为例，F的紧后工作为G和H，G工作的最早开始时间为10（即4节点的最早时间），H工作的最早开始时间为11（即5节点的最早时间），G工作的时间最小，所以F的自由时差FF=G工作的最早开始时间ES-F工作的最早完成时间EF：最后计算所有工作的时间参数如图：A：挖基坑。

B：垫层C：挖方D：填方：E:挡土墙F：填方G：挖方H填方通过上图我们得知：（1）关键线路为1－3－5－6，计算工期为16个月。

（2）当计划工期=计算工期时，关键工作的总时差和自由时差为0，即总时差为0的工作就是关键工作，当工作的总时差为0时，其自由时差必然为0.（3）当计划工期≠计算工期时，总时差最小的工作为关键工作。

总结：以前一直学的是工作计算法，其计算复杂且容易出错，较耗时间，本次运用节点计算法和工作计算法优点的进行综合，使更容易掌握和提高计算准确度，为后面的工期优化调整铺垫基础。

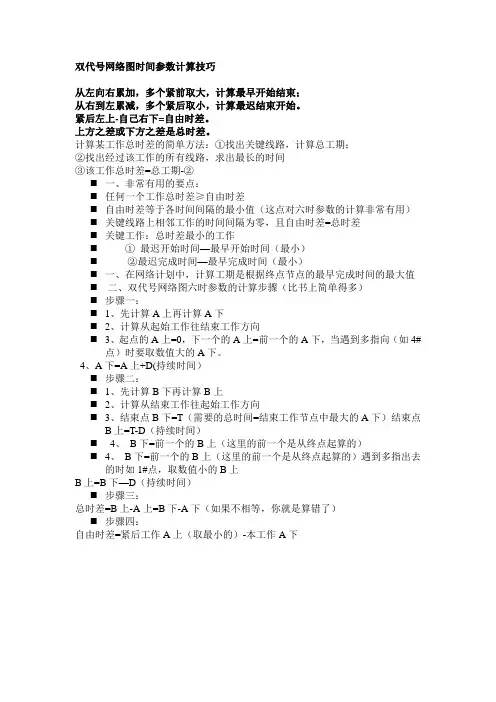

双代号网络图时间参数计算技巧从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②⏹一、非常有用的要点：⏹任何一个工作总时差≥自由时差⏹自由时差等于各时间间隔的最小值（这点对六时参数的计算非常有用）⏹关键线路上相邻工作的时间间隔为零，且自由时差=总时差⏹关键工作：总时差最小的工作⏹①最迟开始时间—最早开始时间（最小）⏹②最迟完成时间—最早完成时间（最小）⏹一、在网络计划中，计算工期是根据终点节点的最早完成时间的最大值⏹二、双代号网络图六时参数的计算步骤（比书上简单得多）⏹步骤一：⏹1、先计算A上再计算A下⏹2、计算从起始工作往结束工作方向⏹3、起点的A上=0，下一个的A上=前一个的A下，当遇到多指向（如4#点）时要取数值大的A下。

4、A下=A上+D(持续时间）⏹步骤二：⏹1、先计算B下再计算B上⏹2、计算从结束工作往起始工作方向⏹3、结束点B下=T（需要的总时间=结束工作节点中最大的A下）结束点B上=T-D（持续时间）⏹4、B下=前一个的B上（这里的前一个是从终点起算的）⏹4、B下=前一个的B上（这里的前一个是从终点起算的）遇到多指出去的时如1#点，取数值小的B上B上=B下—D（持续时间）⏹步骤三：总时差=B上-A上=B下-A下（如果不相等，你就是算错了）⏹步骤四：自由时差=紧后工作A上（取最小的）-本工作A下双代号时标网络图时间参数计算技巧双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图⏹1、关键线路⏹在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

⏹如图中①→②→⑥→⑧⏹2、时差计算⏹1）自由时差⏹双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

双代号网络图六个时间参数的简易计算方法一.菲常有用的耍点：(这点对六时參敷的计算尊常用用) 茨储线陆上郴邻匸作的时何刪編为咨.Ilfl由时養■总时魁「显迟开始尉何一最早开始时何(min) 关fit工作：总时差最小的工作-•殿迟完圾尉的一虽早完成时刨(min) 在网络计划中.if tt EWfttttK终点节点的«V*r«时何的虽人位二・双代号网络图六时参数总结的计簣步樺(比书上简小多了):jonq 巾0诩g址迟开始时刨LS总时签)A , B »总时菱最甲左成时糾EF足迟完成的何LI-自由时菱r A>自山时畫任何一个I作总时疋二自由时％F1由时於S F各时何何隔的卑屈似題次序: ＜过秤步*->1. A上再做A.2. 做的力向从超始工作往结束工作方问：3. 尿点的卜一个的/\ t = Hll一个的A •:片诰到乡折向时.娶1R数值人的A.步績二1. B,再做B R2. 做的方向从給束点召”始点3. 综束点B ,=T （爲掘的总时何=他束I什“点中2只的A I）结束点B ■•IM过秤«时何）4. B ,=|»一个的B I.（这屮.的询一个足从终点起h的）: £駅蕊麻。
