安装卡套式管接头需要注意哪些

目录1 工程概况.................................................................................................................................................. - 1 -2 编制依据.................................................................................................................................................. - 1 -国家施工技术规范.................................................................................................................................. - 1 -3 主要工作量.............................................................................................................................................. - 2 -4 施工准备.................................................................................................................................................. - 2 -4.1 技术准备......................................................................................................................................... - 2 -4.2 卡套接头安装................................................................................................................................. - 2 -5 QHSE措施 .............................................................................................................................................. - 4 -5.1 主要风险、识别及控制措施......................................................................................................... - 4 -5.2 应急措施......................................................................................................................................... - 4 -5.3 质量保证措施................................................................................................................................. - 5 -5.4 环境保证措施................................................................................................................................. - 5 -5.5 健康保证措施................................................................................................................................. - 5 -5.6 应急小组......................................................................................................................................... - 6 -5.7 应急联络......................................................................................................................................... - 6 -6 施工的主要机具...................................................................................................................................... - 6 -7 卡套安装质量排查计划.......................................................................................................................... - 6 -1工程概况本方案为仪表引压管卡套接头安装施工方案。

什么是双卡套式管接头双卡套管接头(two ferrule tube fitting)是由美国人佛瑞德A.雷能在1947年发明的。

对比于螺纹、扩卡套等接头形式，双卡套管接头是一种兼顾密封及安全的小口径管道连接件。

一个优良的双卡套管接头可以●承受高达管子爆破的压力而不泄漏。

●可用于真空及高压液体系统。

●可在低温状态下工作保证密封。

●在管子的最高额定温度下持久的密封。

●可重复拆装且保证密封。

双卡套管接头的这些性能使其广泛地应用于仪器仪表、石油化工、电力、气体等行业。

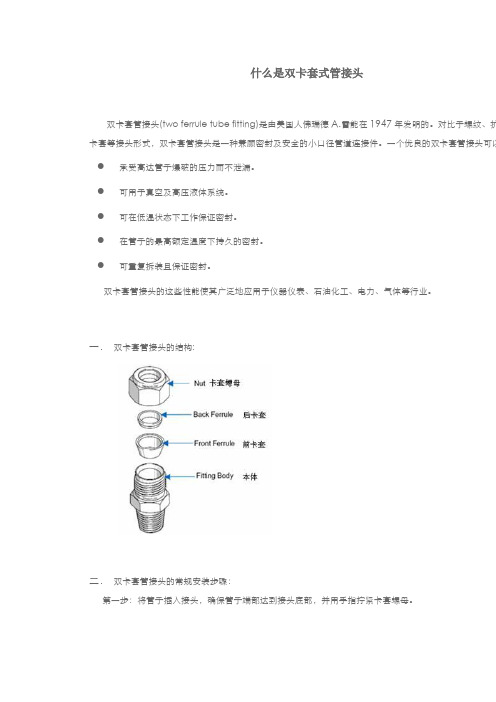

一．双卡套管接头的结构:二．双卡套管接头的常规安装步骤：第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。

第二步：在卡套螺母的6点位置做一标记。

第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位三．双卡套管接头的工作原理：在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。

1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

2．接头本体的尖端向内挤压前卡套。

3．前卡套消除它的内径与管子外径间的公差。

4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。

5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从子上形成第二道牢固的支撑。

6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧作用。

直通中间卡套接头作用：Tube管与Tube管的连接种类名称：Union 联合卡套接头Reducing Union 变径联合卡套接头Bulkhead Union 穿板联合卡套接头Bulkhead Reducing Union穿板变径联合卡套接头AN Union AN 卡套接头AN Bulkhead Union AN 穿板卡套接头Tube Socket Weld Union Tube管承插焊卡套接头直通终端卡套接头作用：Tube管与Pipe管或设备本体的连接种类名称：1. Male Connectors外螺纹直通卡套接头根据螺纹设计的不同，分为以下种类：Male NPT Thread NPT外螺纹直通卡套接头Male ISO Tapered Thread ISO/BSP 外锥螺纹直通卡套接头Male ISO Parallel Thread ISO/BSP 外直螺纹直通卡套接头Male SAE/MS Straight Thread SAE/MS 直螺纹直通卡套接头O-seal Fitting (Male SAE/MS Straight Thread) O型圈密封 (SAE/MS 直螺纹) 直通卡套接头Bulkhead Male NPT Thread NPT外螺纹穿板直通卡套接头2．Female Connectors内螺纹直通卡套接头根据螺纹设计的不同，分为以下种类：Female NPT Thread NPT内螺纹直通卡套接头Female ISO Tapered Thread ISO/BSP内锥螺纹直通卡套接头Female ISO Parallel Thread ISO/BSP 内直螺纹直通卡套接头Bulkhead Female NPT Thread NPT内螺纹穿板直通卡套接头3. Pipe Weld Connectors焊接直通卡套接头Male Pipe Weld 对焊接直通卡套接头双卡套接头安装的注意事项双卡套接头与管子安装时，不仅要严格按照生产商的安装指引进行操作，同时要注意以下几面。

干货!引压管卡套的安装方法不锈钢卡套普遍使用在石油天然气站场及化工厂。

其良好的耐压性、耐热性，耐振动性以及可靠的密封性可以有效的保障介质不外漏。

但如果在安装的过程中忽视了正确的方法和步骤将适得其反，给安全生产带来巨大的隐患，如：天然气泄漏、卡套崩脱等。

一、卡套简介1、组件卡套组件包括卡套、卡套止推环、螺帽组成，一般使用时还包括配套的无缝钢管和接头体。

如下图：2、关键密封点1）无缝钢管要插到底，与③底部微坡口面相接；2）卡套与①锥形面贴合，并在螺母的推力作用下使卡套内刃在①与②的交会面处均匀的咬入无缝钢管，形成有效的密封。

二、安装步骤1、用割管器割下合适长度的无缝钢管注意事项：1）无缝钢管要放到位；2）进刀量不能太多，不然会将钢管压变形或者在切割面产生较大的毛刺；3）割刀旋转方向应始终保持一个方向，不然会在切割面造成较多的毛刺；2、去除无缝钢管切割面的毛刺3、预安装1）按正确顺序将卡套组件套在无缝钢管上；按下图顺序放好卡套组件后，分别在卡套和接头体丝扣上均匀的抹上少许润滑油。

2）用手拧紧螺帽将接头体固定好，把无缝钢管插入接头体（一定要查到底），用手将螺帽拧紧。

3）用合适的开口扳手拧紧螺帽至压力点将无缝钢管推向接头体的同时用扳手拧紧螺母，提前做好标记，到压力点后再拧1/4~1/2圈即可，已迫使卡套刃边变形卡住钢管。

（注：a.一般用扳手紧1圈即可达到压力点；b.此处所说的圈数都是在完全没有应力的情况下，所以为了使卡套安装到位，先要在没有应力的条件下进行预安装以使卡套刃边切入钢管形成完好的密封）4）拆开检查待10-15分钟后，将螺帽拆开检查其是否符合要求，卡套刃边的钢管上应该有均匀的轻微凸起（变形），卡套不能沿钢管轴向移动，但可以轻微转动，这样就符合要求了。

4、最终安装将实际安装接头体的螺纹及卡套外锥面上均匀的涂上润滑油，按以上方法拧紧即可。

随后可缓慢冲压检查连接点的密封情况（建议先冲非易燃气体或液体进行检查）。

卡套式接头标准卡套式接头是一种常见的管道连接方式，它具有结构简单、安装方便、密封性能好等优点，因此在工业生产和管道工程中得到广泛应用。

卡套式接头的标准化对于保障连接质量、提高工作效率具有重要意义。

本文将对卡套式接头的标准进行详细介绍，以期为相关行业提供参考。

一、标准的制定背景。

卡套式接头标准的制定是为了规范管道连接的技术要求，统一产品的设计、制造和使用，保障工程质量和安全。

标准的制定需要充分考虑行业发展的需求，结合国际标准和国内实际情况，确保标准的科学性和实用性。

二、标准的内容。

1. 接头的材质和规格，标准应规定卡套式接头所采用的材质标准和规格要求，包括管道材质、密封材料、螺栓材质等，以确保材质符合工程要求，保证连接的牢固和密封性能。

2. 结构设计要求，标准应规定卡套式接头的结构设计要求，包括连接方式、密封形式、连接角度等，以确保连接的可靠性和安全性。

3. 技术指标要求，标准应规定卡套式接头的技术指标要求，包括耐压性能、耐腐蚀性能、使用寿命等，以确保产品质量和可靠性。

4. 安装和维护要求，标准应规定卡套式接头的安装和维护要求，包括安装方法、拧紧力矩、检查周期等，以确保连接的正常使用和维护。

三、标准的意义。

1. 保障产品质量，标准的制定可以规范产品的设计、制造和使用，提高产品质量和可靠性。

2. 促进行业发展，标准的制定可以推动行业技术的进步，促进行业的健康发展。

3. 便于监管，标准的制定可以为监管部门提供依据，便于对产品质量进行监督和管理。

4. 促进国际交流，标准的制定可以与国际接轨，促进国际交流和合作。

四、标准的应用。

卡套式接头标准的应用范围涵盖了各个行业的管道连接，包括石油化工、电力、冶金、造纸、食品等领域。

标准的制定应充分考虑不同行业的特点和需求，确保标准的通用性和适用性。

五、标准的发展趋势。

随着科技的不断进步和行业的不断发展，卡套式接头标准也在不断完善和更新。

未来标准的发展趋势将主要体现在以下几个方面：1. 绿色环保，标准将更加注重产品的环保性能，推动绿色环保产业的发展。

卡套式接头标准卡套式接头是一种常见的管道连接方式，其标准化设计和使用对于保障管道系统的安全运行至关重要。

本文将对卡套式接头标准进行详细介绍，包括标准的制定依据、设计要求、安装方法等内容，以期为相关行业从业者提供参考和指导。

1. 标准的制定依据。

卡套式接头的标准制定依据主要包括国家标准、行业标准和企业标准。

国家标准是制定和颁布由国家标准化管理委员会的标准，具有强制性，是保障产品质量和安全的重要依据。

行业标准是由相关行业协会或组织制定的标准，对于规范行业内产品和工程建设具有指导作用。

企业标准是企业根据自身生产和管理需要制定的标准，通常用于规范企业内部产品和工程建设。

2. 设计要求。

卡套式接头的设计要求包括材料选用、结构设计、密封性能、承压能力等方面。

首先，材料选用应符合相关标准和规范，保证其耐腐蚀、耐磨损、耐高温等性能。

其次，结构设计应合理，保证连接的牢固性和稳定性。

同时，密封性能是卡套式接头设计的重要指标，必须保证其在工作压力下具有良好的密封性能。

最后，承压能力是卡套式接头设计的关键要求，必须能够承受系统内部的工作压力，确保管道系统的安全运行。

3. 安装方法。

卡套式接头的安装方法包括预埋安装和现场安装两种。

预埋安装是指在管道系统施工前，将卡套式接头预先安装在管道连接处，然后进行混凝土浇筑，使其固定在管道系统中。

现场安装是指在管道系统施工过程中，将卡套式接头安装在管道连接处，通过螺栓连接或焊接固定。

安装时需严格按照相关标准和规范进行操作，保证连接的牢固性和密封性能。

4. 检测与验收。

卡套式接头的检测与验收是保证其质量和安全运行的重要环节。

检测包括外观检查、尺寸检测、密封性能检测等内容，验收包括材料证明、设计文件、安装记录等内容。

只有通过严格的检测和验收，确保卡套式接头符合标准要求，才能投入使用。

5. 维护与管理。

卡套式接头在使用过程中需要定期进行维护和管理，包括清洗、润滑、检测等内容。

同时，要建立健全的管理制度，对管道系统和卡套式接头进行定期检查和维护，及时发现和排除安全隐患，确保管道系统的安全运行。

双卡套接头常规安装步骤
一．第一次安装双卡套接头的安装步骤
第一步，将管子插入接头，确保管子牢固地接触接头的底部，然后用手指拧紧螺母。

第二步，拧紧卡套螺母前，在螺母的6点钟位置作一记号。

第三步，用固定扳手牢牢地抓住接头本体，旋转螺母1又1/4圈。

注意所作记号，旋转一整圈，直至9点钟位置。

对于2mm、3mm、4mm（1/16”、1/8”、3/16”）规格的管接头，仅需从手拧紧处开
始作3/4圈转紧。

注：1．当你收到双卡套管接头时，它是完全组装好的，螺母已用手指拧紧，可立即使用．使
用前拆卸它，会导致灰尘或外来物进入接头，从而引起泄漏。

2．在初次安装时使用间隙检验规，能确保足够的转紧。

3．对于外径为28mm、1 1/4inch或以上的管子连接，要使用预装器
二．双卡套接头复装步骤
第一步，将预装好卡套的管子插入接头本体直到卡套到位，然后用手拧紧卡套螺母。

第二步，用扳手将卡套螺母转到拆卸前的位置，继续拧动螺母，当感到遇到较大的阻力时即可。

内世伟洛克卡套管接头的安装可简单地分为三步：
第1步
将卡套管插入内世伟洛
克卡套管接头。

确保管
子牢牢靠住接头的肩部，
世伟洛克外螺纹螺母处
于手紧位置。

第2步
在螺母的6点钟位置划
线。

第3步
稳稳地固定阀门本体，
将世伟洛克螺母拧紧
1又1/4圈。

使用划线标
记，经过完整的一圈后
继续到9点钟位置。

对于
1/16, 1/8和3/16 in., 和
2, 3和 4 mm 尺寸卡套管
接头,拧紧3/4圈到3点钟
位置。

使用合适的世伟洛克间隙检测规来检查是否足够拧紧。

内世伟洛克®(Swagelok®)
卡套管接头安装说明
内世伟洛克卡套管接头与标准世伟洛克卡套管接头相比，具有更深的管子孔口。

由于它具有更深的管子孔口，以下情况不适用于内世伟洛克卡套管接头：
1. 卡套变径接头
2. 卡套转换接头
3. 用预装器进行了预装的卡套管端
4. 曾经在世伟洛克卡套管接头上装过的卡套
管端
警告; 请勿将产品部件与其他制造商的产品混用或互换。

带有世伟洛克卡套管接头端接的阀门其压力
等级可能会稍低。

更多信息请参见管子数据MS‑01‑107C4。

Swagelok — TM Swagelok Company
© 2009 Swagelok Company
February 2009, RD
MS‑INS‑FS‑EC。

一、卡套式管接头的装配（一）.预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-115n、16фmmr259n、ф18mm的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。

世伟洛克卡套接头安全操作及保养规程前言随着全球化的加速和科技的不断发展，世界范围内的商品贸易越来越频繁。

在各种贸易中，由于管道的连通而成的管道系统已成为工业领域最常用的输送方式。

而管道输送系统中，随着卡套接头的使用越来越广泛，其安全性与可靠性也愈加重要。

本文旨在提供有关世伟洛克卡套接头的安全操作及保养规程，希望能够帮助广大用户更好地使用和保养卡套接头，提高工作效率，降低安全风险。

一、世伟洛克卡套接头介绍世伟洛克卡套接头是一种可以进行快速连接的密封套接头，主要用于快速连接和排液，其能够快速连接和拆卸，非常方便。

此外，世伟洛克卡套接头具有以下特点：1.结构简单，尺寸规范2.可以快速地连接和拆卸3.可以在高温和低温环境下使用4.具有较强的耐腐蚀性二、安全操作规程1.安装前的准备工作在安装世伟洛克卡套接头时，需要做好以下准备工作：•清洗：确认卡口或止水阀处无异物，清除污垢，确保连接部位干净整洁。

•检查：确认管道及卡套接头尺寸、指定压力、流量等参数是否符合要求。

•确认：将卡套接头的型号及认证标志与指定的型号和认证标志进行确认。

2.安装步骤•放置：将卡口或止水阀紧贴管道的端口。

•装配：将卡套接头放置在卡口处并顺时针旋转。

•检验：确认卡套接头是否被安装到位，检查安装后的管路连接是否牢固。

•操作：将流量开关转到“开”的位置，启动管道的输送工作。

3.操作注意事项•避免在高峰期连接和拆卸卡套接头。

•严禁以身体或任何有机物料将卡套接头堵塞。

•严禁将套接头用于其规定范围以外的用途。

•禁止使用生锈、变形、损坏或没有标记的世伟洛克卡套接头。

•避免超过世伟洛克卡套接头的工作压力。

•禁止使用配件或零件替代。

三、保养规程1.日常保养•定期检查卡套接头部件的缺陷或损坏，并及时更换。

•定期检查连接部位的紧固件和密封件的损坏，并进行维护。

2.压力测试前的保养进行压力测试前，需要进行以下保养：•将卡套接头插入适当的管道。

•轻轻拧动卡套接头，确保它可以顺滑地插入和拆卸。
