【doc】金属卡套式管接头装配工艺

卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。

卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。

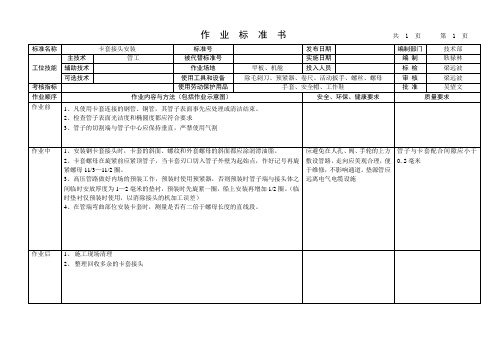

卡套式管接头的安装要求鉴于目前市场反映的我公司采煤机泵箱上采用硬管和卡套接头联接处漏油的问题，总装配分公司为保证安装质量，提高分公司内钳工技能水平，特制定“卡套式管接头的安装要求”。

一、卡套接头概述卡套式管接头由三部分组成：接头体、卡套、螺母。

当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

见下图卡套式管接头的密封原理：卡套右端在螺母的拧紧顶压下，左端被挤进接头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封；卡套的内刃口嵌入钢管外壁，在钢管的外壁压出一个闭口环槽，形成切入式密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部也紧抱钢管形成一道抵触密封。

二、卡套接头的装配流程及安装注意事项1、锯下合适长度的无缝钢管，按照图纸要求进行弯形，并去除端口毛刺，倒角0.2×45°。

注：钢管端面要与轴线垂直，角度公差不大于0.5度。

如果钢管需要折弯，则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。

2、把螺母和卡套套在无缝钢管上。

注意螺母和卡套的方向，不要装反了。

3、预安装：在预装配接头体螺纹和卡套（接触锥面）上涂上润滑油，把钢管插入接头体，使管子端面抵住接头体台阶（钢管一定要插到底）并画上记号，用手旋紧螺母。

4、拧紧螺母直至卡套卡住钢管（保证钢管不跟转），这个转折点可以通过拧紧力矩的增加感受到（压力点）。

5、达到压力点后，再将螺母拧紧1/4至1/2圈。

6、将预装接头拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。

卡套可以稍微旋转，但不能轴向移动。

7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接着再拧紧1/2圈安装完毕。

注：所有的卡套接头安装前都要保证零件无损坏且清洁。

卡套式接头与卡套式管接头安装步骤卡套式接头与卡套式管接头安装步骤一、卡套式接头安装方法：1,锯下合适长度的无缝钢管，去除端口处毛刺。

管子端面要与轴线垂直，角度公差不大于0.5 °。

如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。

2，把螺母和卡套套在无缝钢管上。

注意螺母和卡套的方向，不要装反了。

3，在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体，（管子一定要插到底）用手旋紧螺母4，拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到（压力点）。

5，达到压力点后，再将压紧螺母拧紧1/2圈。

6，将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。

卡套可以稍旋转，但不能轴向推移。

7，最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。

二、卡套接头安装须知：卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净，接管口处一定要打磨平整，表面不能有毛刺和凹凸面。

而且接管与卡套接头嵌入部位不应有弯曲现象，不然会导致卡套接头与钢管的连接处有泄漏的现象。

连接的卡套接头两端的钢管最好采用统材质的管子，可有效防止泄漏。

钢管嵌入卡套接头体以后，开始紧固卡套力度的力度也不宜过大，应循序渐进的将卡套拧止螺纹尾部或2/3处，在有扳手将卡套紧固一下即可。

卡套式管接头-是适用介质：油、水、气等非腐蚀性或腐蚀性介质的，密封管接头，配用铝塑管的规格要求比较灵活，与管道连接后，具有连接牢靠、密封性能好等特点，因而在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等系统中被广泛采用；也适用于各种机械工程、机床设备等液压传动管路。

三卡套式管接头制造标准：1、卡套式端直通管接头(GB/T 3733-2008)2、卡套式锥螺纹直通管接头(GB/T 3734-2008)3、卡套式端直通长管接头(GB/T 3735-2008)4、卡套式锥螺纹长管接头(GB/T 3736-2008)5、卡套式直通管接头(GB/T 3737-2008)6、扩口式弯通管接头(GB/T 5630-2008)7、扩口式可调向端弯通管接头(GB/T 5631-2008)8、扩口式组合弯通管接头(GB/T 5632-2008)9、扩口式可调向端三通管接头(GB/T 5633-2008)10、扩口式组合弯通三通管接头(GB/T 5634-2008)11、卡套式可调向端弯通三通管接头(GB/T 3743-2008)12、卡套式锥螺纹弯通三通管接头(GB/T 3744-2008)13、卡套式三通管接头(GB/T 3745-2008)14、卡套式四通管接头(GB/T 3746-2008)15、卡套式焊接管接头(GB/T 3747-2008)四、卡套式管接头安装标准：卡套式管接头具有结构简单、使用利便和不用焊接等优点。

卡套式管接头装配工艺流程1.材料准备首先要准备好所需的材料和工具。

常见的材料有管道、卡套、垫片等，工具有扳手、橡皮锤等。

2.管道准备将需要连接的两个管道两端进行打磨处理，确保管道表面光滑、无毛刺。

可以使用砂纸或磨具进行打磨。

3.卡套准备将卡套放置在管道连接的位置，并且用安装螺栓将其固定住。

注意要根据管道直径选择合适的卡套规格。

4.垫片安装在卡套上方的管道端口处放置垫片，用以增加密封性能。

垫片应选择与管道材料相匹配的材质，如橡胶、塑料等。

5.管道连接将另一根管道连接到已安装好的卡套上。

在连接过程中要保持管道与卡套之间的位置准确，使其相互贴合。

此时需要使用扳手将螺栓拧紧，但不要过紧。

6.检查密封性能连接完成后，进行密封性能的检查。

可以通过涂抹肥皂水在连接处观察是否有气泡产生，以判断是否存在泄漏。

若有泄漏，需要重新调整卡套的安装位置或加紧螺栓。

7.固定管道在完成连接后，需要将管道固定在适当的位置上，防止因管道重量或外力而松动。

可以使用支架或者钢丝等辅助材料进行固定。

8.防腐蚀处理根据具体使用环境的要求，对接头进行防腐蚀处理。

可以使用包套、涂层等方法，提高材料的耐腐蚀性能。

9.完善安装记录在装配完成后，应及时完善安装记录。

包括连接日期、连接人员、连接方法等信息，以便于后期维护和管理。

以上就是卡套式管接头的装配工艺流程。

在进行卡套式管接头的安装过程中，需要保持认真细致的态度，以确保装配质量。

此外，还需注意安全操作，避免因操作不当导致事故发生。

卡套式管接头的使用卡套式管接头具有结构简单、使用方便和不用焊接等优点。

但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。

卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。

旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可*密封的作用。

钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可*密封作用。

（1）预装①卡套式管接头的预装是最重要的环节，直接影响到密封的可*性。

一般需要专用的预装器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大。

应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。

如果在预装时卡套变形严重，会失去密封作用。

（2）禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。

（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。

（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

卡套接头的安装方法和安装注意事项以及泄漏原因分析卡套接头是一种常用的管道连接元件，用于连接不同规格的管道，具有方便安装和拆卸的特点。

下面将介绍卡套接头的安装方法和注意事项，并分析其泄漏原因。

1.清理管道：在安装卡套接头之前，首先需要清理待连接的管道，确保其表面没有残留物，如锈迹、油脂等。

2.安装套管：在管道上安装套管，套管的安装位置应与卡套接头的长度匹配，并保证套管与管道之间的间隙均匀。

3.安装卡箍：将卡箍套在套管上，注意调整卡箍的位置，使其与待连接的管道对齐，并确保卡箍与套管之间的接触均匀。

4.锁紧卡箍：使用扳手或扳手榔头等工具，逐步锁紧卡箍，直到卡箍紧固到位，管道连接紧密。

5.检查连接：完成安装后，应检查卡套接头与管道的连接情况，确保连接牢固并无松动。

1.选择合适的卡套接头材质：卡套接头的材质应与管道材料相匹配，避免由于材料不匹配而引发腐蚀或泄漏等问题。

2.清洁管道：在安装之前应彻底清洁管道，以确保其表面平整和无杂质。

若管道存在锈迹或油污等，应及时清除。

3.套管长度和直径：套管的长度和直径应与待连接的管道相匹配，确保连接紧密。

若套管长度不够，可能造成连接不牢固及泄漏。

4.卡箍安装位置：卡箍的安装位置应与待连接的管道对齐，且卡箍与套管之间的接触均匀。

安装不当可能导致连接松动或不牢固。

泄漏原因分析：1.安装不当：若安装时未将卡箍紧固到位或卡箍位置不正确，可能导致连接不牢固，从而引发泄漏。

2.管道损伤：若管道表面存在损伤，如划痕、裂纹等，可能导致卡套接头无法完全密封，引发泄漏。

3.材料不匹配：若卡套接头与管道材料不匹配，可能会导致耐腐蚀性差，无法长期保持密封，从而引发泄漏。

4.过度使用强力工具：若在安装中使用过度的强力工具或过度锁紧卡箍，可能导致卡箍变形，使连接松动或破坏密封性能。

综上所述，卡套接头的正确安装方法是确保管道表面干净平整、选择合适的卡套接头材质、安装时注意卡箍位置和紧固力度，以避免泄漏的发生。
