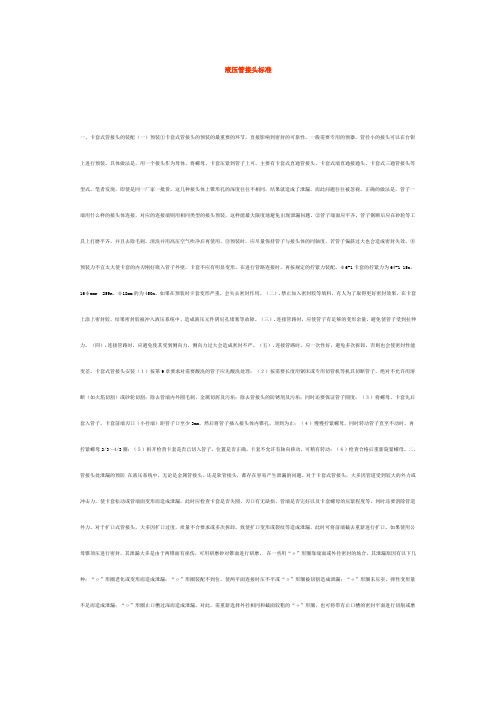

液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
卡套式管接头的装配（一）.预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。

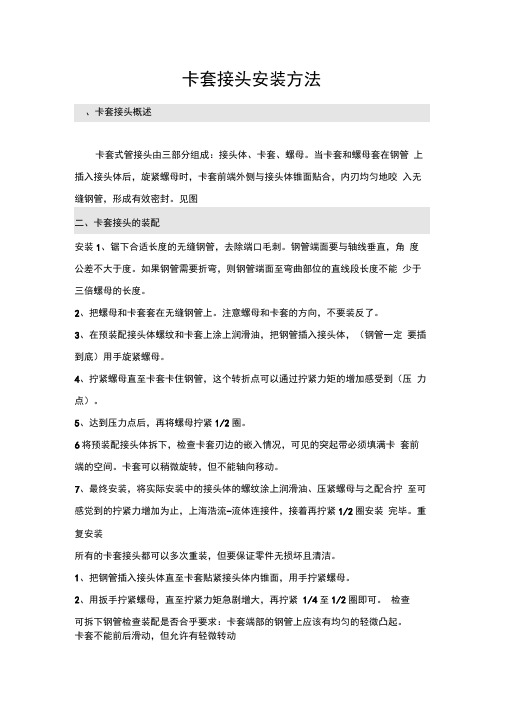

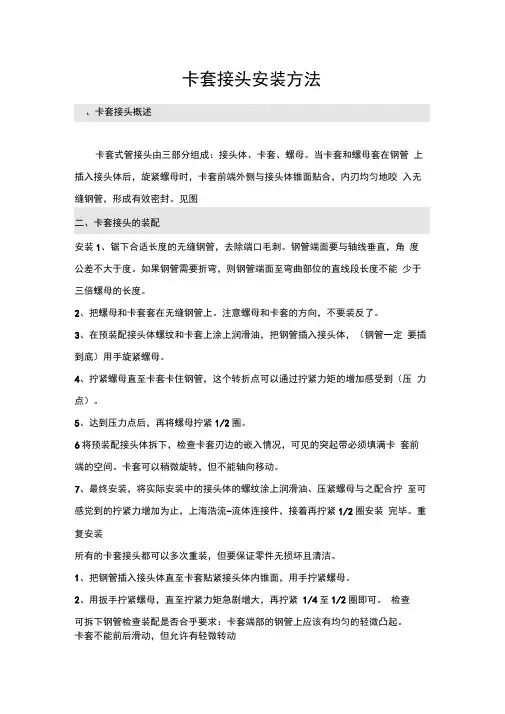

卡套接头安装方法
卡套式管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
见图
安装1、锯下合适长度的无缝钢管，去除端口毛刺。
钢管端面要与轴线垂直，角度公差不大于度。
如果钢管需要折弯，则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。
2、把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向，不要装反了。
3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。
4、拧紧螺母直至卡套卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）。
5、达到压力点后，再将螺母拧紧1/2圈。
6将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。
卡套可以稍微旋转，但不能轴向移动。
7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，上海浩流-流体连接件，接着再拧紧1/2圈安装完毕。
重复安装
所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁。
1、把钢管插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。
2、用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
检查
可拆下钢管检查装配是否合乎要求：卡套端部的钢管上应该有均匀的轻微凸起。
卡套不能前后滑动，但允许有轻微转动
泄漏原因
1、钢管没有插到底
2、螺母没有拧紧
4、钢管太硬。
卡套接头的安装方法和安装注意事项以及泄漏原因分析一、卡套式管接头的装配（一）.预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
卡套式接头与卡套式管接头安装步骤卡套式接头与卡套式管接头安装步骤一、卡套式接头安装方法：1,锯下合适长度的无缝钢管，去除端口处毛刺。
管子端面要与轴线垂直，角度公差不大于0.5 °。
如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2，把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向，不要装反了。
3，在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体，（管子一定要插到底）用手旋紧螺母4，拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到（压力点）。
5，达到压力点后，再将压紧螺母拧紧1/2圈。
6，将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。
卡套可以稍旋转，但不能轴向推移。
7，最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
二、卡套接头安装须知：卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净，接管口处一定要打磨平整，表面不能有毛刺和凹凸面。
而且接管与卡套接头嵌入部位不应有弯曲现象，不然会导致卡套接头与钢管的连接处有泄漏的现象。
连接的卡套接头两端的钢管最好采用统材质的管子，可有效防止泄漏。
钢管嵌入卡套接头体以后，开始紧固卡套力度的力度也不宜过大，应循序渐进的将卡套拧止螺纹尾部或2/3处，在有扳手将卡套紧固一下即可。
卡套式管接头-是适用介质：油、水、气等非腐蚀性或腐蚀性介质的，密封管接头，配用铝塑管的规格要求比较灵活，与管道连接后，具有连接牢靠、密封性能好等特点，因而在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等系统中被广泛采用；也适用于各种机械工程、机床设备等液压传动管路。
三卡套式管接头制造标准：1、卡套式端直通管接头(GB/T 3733-2008)2、卡套式锥螺纹直通管接头(GB/T 3734-2008)3、卡套式端直通长管接头(GB/T 3735-2008)4、卡套式锥螺纹长管接头(GB/T 3736-2008)5、卡套式直通管接头(GB/T 3737-2008)6、扩口式弯通管接头(GB/T 5630-2008)7、扩口式可调向端弯通管接头(GB/T 5631-2008)8、扩口式组合弯通管接头(GB/T 5632-2008)9、扩口式可调向端三通管接头(GB/T 5633-2008)10、扩口式组合弯通三通管接头(GB/T 5634-2008)11、卡套式可调向端弯通三通管接头(GB/T 3743-2008)12、卡套式锥螺纹弯通三通管接头(GB/T 3744-2008)13、卡套式三通管接头(GB/T 3745-2008)14、卡套式四通管接头(GB/T 3746-2008)15、卡套式焊接管接头(GB/T 3747-2008)四、卡套式管接头安装标准：卡套式管接头具有结构简单、使用利便和不用焊接等优点。
卡套式管接头的使用卡套式管接头具有结构简单、使用方便和不用焊接等优点。
但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。
卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。
旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可*密封的作用。
钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可*密封作用。
（1）预装①卡套式管接头的预装是最重要的环节，直接影响到密封的可*性。
一般需要专用的预装器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大。
应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。
如果在预装时卡套变形严重，会失去密封作用。
（2）禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。
（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
