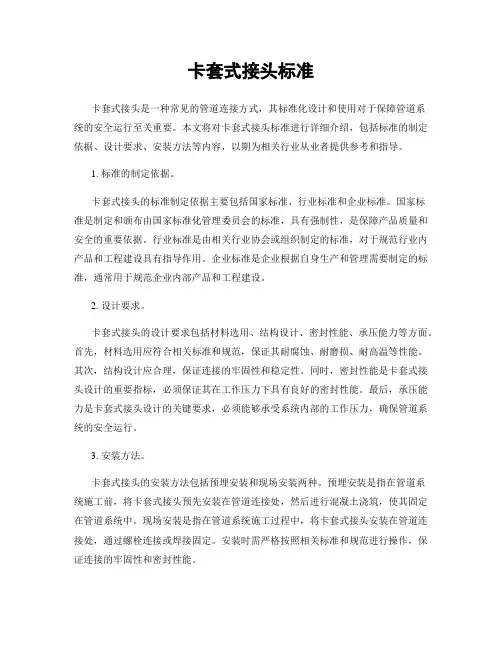

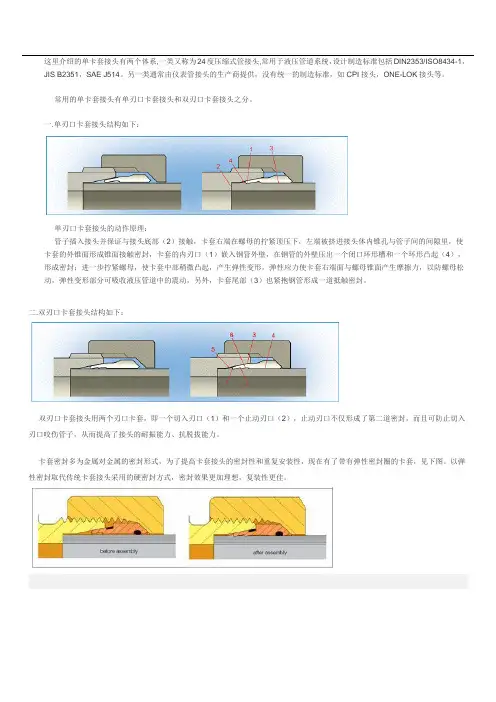

卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
卡套不允许有轴向移动，可稍有转动；（６）检查合格后重新旋紧螺母。
二、管接头处泄漏的预防在液压系统中，无论是金属管接头，还是软管接头，都存在容易产生泄漏的问题。
对于卡套式管接头，大多因管道受到较大的外力或冲击力，使卡套松动或管端面变形而造成泄漏，此时应检查卡套是否失圆、刃口有无缺损、管端是否完好以及卡套螺母的压紧程度等，同时还要消除管道外力。
对于扩口式管接头，大多因扩口过度，质量不合要求或多次拆卸，致使扩口变形或裂纹等造成泄漏，此时可将前端截去重新进行扩口。
如果使用公母锥顶压进行密封，其泄漏大多是由于两锥面有损伤，可用研磨砂对锥面进行研磨。
在一些用“о”形圈靠端面或外径密封的场合，其泄漏原因有以下几种：“о”形圈老化或变形而造成泄漏；“о”形圈装配不到位，使两平面连接时压不平或“о”形圈被切割造成泄漏；“о”形圈未压实，弹性变形量不足而造成泄漏；“о”形圈止口槽过深而造成泄漏。
对此，需重新选择外径相同和截面较粗的“о”形圈，也可将带有止口槽的密封平面进行切削或磨削加工，以减小止口槽深度，使“о”形圈有足够的弹性变形量（压缩量一般应在0.35-0.65mm之间）。
对于采用耐油胶板、羊毛毡、软钢纸板、组合密封垫圈或密封胶的管接头处泄漏，无论是何材质，首先应检查其密封件有无破损，变形、老化和粗糙度过大等情况，然后采取相应的措施。
三、高压胶管接头的安装注意事项（１）胶管在移动或静止中，均不能过度弯曲，也不能在根部弯曲，至少要在其直径的1.5倍处开始弯曲；（２）胶管移动到极端位置时不得拉得太紧，应比较松弛；（３）尽量避免胶管的扭转变形；（４）胶管尽可能远离热辐射构件，必要时装隔热板；（５）应避免胶管外部损伤，如使用中同构件表面的长期摩擦等；（６）若胶管自重引起过分变形时，应有支托件。
四、管路预安装8．1管路简介（１）双线主管及支管：从润滑泵出来一直到所有分配器的进油口，承受压力相对较高。
通常采用冷拔无缝钢管，材料为10或15号钢。
绝不能用锈蚀严重的管子；（２）给油管：从分配器出来到所有润滑点进油口（轴承座油孔），承受压力相对较低。
通常采用拉制紫铜管，走向弯曲时便于配管。
也有采用冷拔无缝钢管或不锈钢管的；（３）遇到活动部位连接时采用胶管接头。
8．2管路布置要求（１）管路要尽量避开高温辐射及冷却水喷淋等温度太高或太低之处，特别是胶管接头；（２）布管应不影响主机等设备运转，要安全可靠，方便工作、观察、维修；（３）布管要横平竖直、整齐美观。
尽量少拐弯或小角度弯管，采用大圆弧，从而减少油流阻力；４）安装发生抵触时，应小管让大管、低压管让高压管；（５）管道在相互交叉时不能接触，应隔开一定距离；（６）平行管道的接头要错开安装，以免影响安装和拆卸；（７）管道为便于拆卸清洗，应适当安装活接头，但要少用，减少泄漏的可能性。
8．3确定管子长度（１）根据8.2条确定的定配管路径，在现场测定管子的长度，要注意弯管半径的大小的影响；（２）要把各类不同的管接头接入管路后的影响考虑在内；（３）管子长度应逐段确定、切断、预装，以方便现场根据实际情况调整，如果一下子全部切断，出现积累误差时，配管就困难了；（４）切下的短管要尽量利用在各个需要短管的地方，必要时可用直通管接头接长，但管段上接头宜少不宜多。
8．4管子切断（１）用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；（２）切口要平整，断面平面度不大于1毫米，与管子轴线垂直度不大于1度；（３）用锉刀、刮刀等除去切屑和毛刺；（４）用干净的压缩空气或其他方法清除管内附着的杂物及浮锈；8．5管子弯曲（１）用弯管机冷弯，不能热弯（大口径管子可用直角接头替代弯管），弯曲半径要在管径的４倍以上；（２）弯曲处的椭圆度（长短径变化）少于管径的10%，且不能出现折皱；（３）若弯曲处管端有接头，管端应有一段直管与接头相连，以避影响安装；8．6管子与接头焊接（１）采用钨极氩弧焊或氩弧焊封底后电弧焊充填焊。
当（２）管子壁厚>2mm 压力超过21mpa时，应同时在管内部通5l/min氩气；时，外圆应切35°坡口，并在对口处留3mm间隙；管壁厚≤2mm时，不切坡口，对口处留2mm间隙；（１）对口时管子轴线必须重合，错边量小于壁厚的15%，偏斜率小于1：200；8．7管夹的安装（１）管夹的垫板一般直接或通过角钢等支架焊在结构件，在混凝土楼板面或墙侧则支架用膨胀螺栓固定；（２）管夹安装时要注意找平，即安装面在同一个高度上；（３）管夹的间距：管径≤φ10时，约0.5～1米；管径φ10～25时约1～1.5米；管径φ25～50时约1.5～2米，但在直角拐弯处，两边应各用一个管夹。
8．8预安装（１）将管接头与设备、管子与管接头逐段连接，直至完成全部预安装；（２）管接头的安装方法详见第4章；（３）同时将管夹垫板焊在结构件或支架上，不得将管子焊在管夹或支架上；（４）预安装完毕并检查合格后，对管路打印配合记号，一件一个编号，列成表格备用。
待管路拆下清洗后，按编号复原。
8．9注意事项（１）安装前所有钢管可先按第9章要求酸洗处理，特别是与卡套式管接头连接的钢管应先酸洗，然后将卡套预先紧固在管端；（２）所有管接头应先用煤油清洗干净待装，里面的ｏ型密封圈应暂时取出保管，待正式安装时再放上；（３）施工中要保持泵、分配器等设备的油口，管接头、管端等开口处清洁，不能让水、灰尘等异物进入；（４）管路应在自由状态下敷设，焊装后的管路不得施加过大的径向力强行固定和连接；（５）轴承座的油孔要事先检查，内部油路是否畅通，油口螺纹是否同接头相配。
9、管路清洗为确保润滑系统的清净，并供给机械设备轴承以洁净的润滑脂，必须将预安装后的管路拆下清洗。
清洗有煤油清洗和酸洗两种。
9．1煤油清洗对象及方法（１）铜管、不锈钢管；（２）预安装前已经过酸洗处理，且现在内壁无锈蚀、氧化铁皮的钢管；（３）在预装时弄脏的管接头；（４）将需要清洗的管子及接头拆下，管子用布（要不掉毛纱）沾煤油把管内擦净，两端及接头浸泡在煤油中清洗，然后管内涂机油或充填满润滑脂，两端密闭好待装；（５）清洗后不得有目测可见的污染物（如铁屑、纤维状杂质、焊渣等），要特别注意焊接处的内壁焊渣必须彻底清洗干净。
9．2酸洗对象（１）预安装前未经酸洗的钢管；（２）虽已经过酸洗，但现在锈蚀严重的钢管。
9．3酸洗施工顺序及处理目的（１）脱脂采用脱脂剂，除去配管上粘附的油脂；（２）水洗用清水清除管材上的污物；（３）除锈在酸洗液中除去管壁上的锈斑、轧制铁屑等；（４）水洗和高压水冲洗用清水冲洗上述作业中产生的附着物，管内部用高压水冲洗；（５）中和用碱液中和管材上残存的酸液；（６）干燥为了有效地进行干燥应将管材浸在热水里或进行蒸汽干燥，应使管材干透；（７）防锈；（８）检查对酸洗后的管材进行检查，是否清洗干净；（９）包装和保管酸洗后立即用塑料或塑料带封住管的开口部，以免异物、水份等侵入。
9．4酸洗注意事项（１）酸洗前管子的焊接作业已全部完成；（２）拆卸、运输、酸洗时注意不要碰伤管路、螺纹及密封面，用胶带或塑料管堵封口；（３）酸洗前应清除干净焊接时的焊渣、溅出物和管子上的清漆等物；（４）各螺纹部位应用塑料带、橡胶带等耐酸材料加以保护，或在脱脂、水洗后螺纹处涂上干油后再在酸液中除锈，以防酸液侵蚀；（５）酸洗时注意不要使管子的配合记号消失或模糊。
10、管路正式安装清洗后的管路应尽快正式安装并充脂（１）将所有管路按打印的配合记号逐段连接；（２）按第4章方法紧固全部管接头，注意要放入原先拆下的ｏ型圈；（３）所有配管的固定应牢固，不能松动；（４）所有给油管可留待充脂后再同分配器出油口及润滑点连接。
