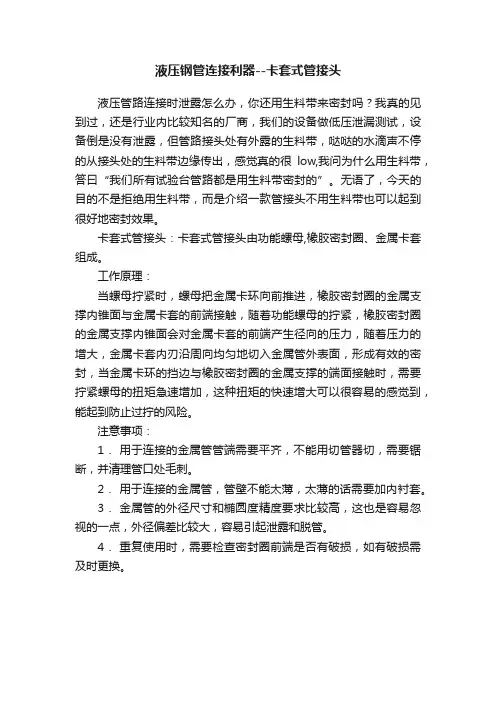

液压钢管连接利器--卡套式管接头
液压管路连接时泄露怎么办,你还用生料带来密封吗?我真的见到过,还是行业内比较知名的厂商,我们的设备做低压泄漏测试,设备倒是没有泄露,但管路接头处有外露的生料带,哒哒的水滴声不停的从接头处的生料带边缘传出,感觉真的很low,我问为什么用生料带,答曰“我们所有试验台管路都是用生料带密封的”。
无语了,今天的目的不是拒绝用生料带,而是介绍一款管接头不用生料带也可以起到很好地密封效果。
卡套式管接头:卡套式管接头由功能螺母,橡胶密封圈、金属卡套组成。
工作原理:
当螺母拧紧时,螺母把金属卡环向前推进,橡胶密封圈的金属支撑内锥面与金属卡套的前端接触,随着功能螺母的拧紧,橡胶密封圈的金属支撑内锥面会对金属卡套的前端产生径向的压力,随着压力的增大,金属卡套内刃沿周向均匀地切入金属管外表面,形成有效的密封,当金属卡环的挡边与橡胶密封圈的金属支撑的端面接触时,需要拧紧螺母的扭矩急速增加,这种扭矩的快速增大可以很容易的感觉到,能起到防止过拧的风险。
注意事项:
1.用于连接的金属管管端需要平齐,不能用切管器切,需要锯断,并清理管口处毛刺。
2.用于连接的金属管,管壁不能太薄,太薄的话需要加内衬套。
3.金属管的外径尺寸和椭圆度精度要求比较高,这也是容易忽视的一点,外径偏差比较大,容易引起泄露和脱管。
4.重复使用时,需要检查密封圈前端是否有破损,如有破损需及时更换。
卡套式接头安装方法液压管接头标准一、卡套式管接头的装配(一)预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。
正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。
在进行管路连接时,再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重,会失去密封作用。
(二).禁止加入密封胶等填料。
有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。
(三).连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。
(四).连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
(五).连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。
卡套式管接头安装(1)按第9章要求对需要酸洗的管子应先酸洗处理;(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;(3)将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;(5)拆开检查卡套是否已切入管子,位置是否正确。
卡套接头的安装方法和安装注意事项以及泄漏原因分析一、卡套式管接头的装配(一).预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。
正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。
在进行管路连接时,再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重,会失去密封作用。
(二).禁止加入密封胶等填料。
有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。
(三).连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。
(四).连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
(五).连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。
卡套式管接头安装(1)按第9章要求对需要酸洗的管子应先酸洗处理;(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;(3)将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;(5)拆开检查卡套是否已切入管子,位置是否正确。
液压卡套接头安装工艺全文共四篇示例,供读者参考第一篇示例:液压卡套接头是液压系统中常用的连接件,主要用于连接液压元件和管路,起到密封和传输压力的作用。
安装液压卡套接头的工艺对于液压系统的正常运行至关重要,下面我们来详细介绍液压卡套接头安装的工艺流程。
一、准备工作1. 准备所需零部件:液压卡套接头、密封圈等。
2. 清洗工作区域,确保没有杂物和油污。
3. 准备好必要的工具,如扳手、扭力扳手、润滑油等。
4. 检查液压卡套接头和密封圈是否完好,确保没有损坏或缺件。
二、安装液压卡套接头1. 将液压卡套接头插入管路口,并确保安装位置正确。
2. 使用扭力扳手逐步拧紧液压卡套接头,注意不要过紧或过松。
3. 在液压卡套接头上涂抹适量润滑油,以减少摩擦力,便于拧紧。
4. 安装好液压卡套接头后,检查是否安装牢固,是否有松动现象。
三、安装密封圈1. 在安装液压卡套接头前,应先安装好密封圈。
2. 将密封圈垫在液压卡套接头的密封面上,确保安装正确位置。
3. 使用适当工具将液压卡套接头按压密封圈,确保密封圈不会滑脱或变形。
4. 检查密封圈是否完好,是否有变形或裂纹,确保密封性能良好。
四、检查和测试1. 安装液压卡套接头后,进行压力测试,确保连接处不漏油。
2. 执行液压系统的运行试验,检查液压卡套接头的密封性能和连接是否牢固。
3. 对液压卡套接头进行检查,确保安装正确、无松动或漏油现象。
4. 对液压系统进行实际工作负荷测试,检查液压卡套接头的性能和可靠性。
五、保养和维护1. 定期检查液压卡套接头的工作状态,注意有无异常的噪音和震动。
2. 定期更换密封圈,确保密封性能良好。
3. 做好记录液压卡套接头的安装和维护情况,方便日后的维护和管理。
总结:液压卡套接头的安装工艺对液压系统的正常运行具有重要的影响,正确的安装工艺可以保证液压卡套接头的密封性能和连接可靠性。
在安装过程中要注意选择合适的工具和材料,按照正确的安装步骤操作,严格执行液压系统的检查和测试标准,做好保养和维护工作,可以延长液压系统的使用寿命,减少故障和维修次数。
卡套式接头与卡套式管接头安装步骤卡套式接头与卡套式管接头安装步骤一、卡套式接头安装方法:1,锯下合适长度的无缝钢管,去除端口处毛刺。
管子端面要与轴线垂直,角度公差不大于0.5 °。
如果管子需要折弯,则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2,把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向,不要装反了。
3,在预装配接头体螺纹和卡套上涂上润滑油,把管子插入接头体,(管子一定要插到底)用手旋紧螺母4,拧紧螺母直至卡套卡住管子,这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
5,达到压力点后,再将压紧螺母拧紧1/2圈。
6,将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套端面的空间。
卡套可以稍旋转,但不能轴向推移。
7,最终安装,将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
二、卡套接头安装须知:卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净,接管口处一定要打磨平整,表面不能有毛刺和凹凸面。
而且接管与卡套接头嵌入部位不应有弯曲现象,不然会导致卡套接头与钢管的连接处有泄漏的现象。
连接的卡套接头两端的钢管最好采用统材质的管子,可有效防止泄漏。
钢管嵌入卡套接头体以后,开始紧固卡套力度的力度也不宜过大,应循序渐进的将卡套拧止螺纹尾部或2/3处,在有扳手将卡套紧固一下即可。
卡套式管接头-是适用介质:油、水、气等非腐蚀性或腐蚀性介质的,密封管接头,配用铝塑管的规格要求比较灵活,与管道连接后,具有连接牢靠、密封性能好等特点,因而在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等系统中被广泛采用;也适用于各种机械工程、机床设备等液压传动管路。
三卡套式管接头制造标准:1、卡套式端直通管接头(GB/T 3733-2008)2、卡套式锥螺纹直通管接头(GB/T 3734-2008)3、卡套式端直通长管接头(GB/T 3735-2008)4、卡套式锥螺纹长管接头(GB/T 3736-2008)5、卡套式直通管接头(GB/T 3737-2008)6、扩口式弯通管接头(GB/T 5630-2008)7、扩口式可调向端弯通管接头(GB/T 5631-2008)8、扩口式组合弯通管接头(GB/T 5632-2008)9、扩口式可调向端三通管接头(GB/T 5633-2008)10、扩口式组合弯通三通管接头(GB/T 5634-2008)11、卡套式可调向端弯通三通管接头(GB/T 3743-2008)12、卡套式锥螺纹弯通三通管接头(GB/T 3744-2008)13、卡套式三通管接头(GB/T 3745-2008)14、卡套式四通管接头(GB/T 3746-2008)15、卡套式焊接管接头(GB/T 3747-2008)四、卡套式管接头安装标准:卡套式管接头具有结构简单、使用利便和不用焊接等优点。
卡套式管接头装配工艺流程1.材料准备首先要准备好所需的材料和工具。
常见的材料有管道、卡套、垫片等,工具有扳手、橡皮锤等。
2.管道准备将需要连接的两个管道两端进行打磨处理,确保管道表面光滑、无毛刺。
可以使用砂纸或磨具进行打磨。
3.卡套准备将卡套放置在管道连接的位置,并且用安装螺栓将其固定住。
注意要根据管道直径选择合适的卡套规格。
4.垫片安装在卡套上方的管道端口处放置垫片,用以增加密封性能。
垫片应选择与管道材料相匹配的材质,如橡胶、塑料等。
5.管道连接将另一根管道连接到已安装好的卡套上。
在连接过程中要保持管道与卡套之间的位置准确,使其相互贴合。
此时需要使用扳手将螺栓拧紧,但不要过紧。
6.检查密封性能连接完成后,进行密封性能的检查。
可以通过涂抹肥皂水在连接处观察是否有气泡产生,以判断是否存在泄漏。
若有泄漏,需要重新调整卡套的安装位置或加紧螺栓。
7.固定管道在完成连接后,需要将管道固定在适当的位置上,防止因管道重量或外力而松动。
可以使用支架或者钢丝等辅助材料进行固定。
8.防腐蚀处理根据具体使用环境的要求,对接头进行防腐蚀处理。
可以使用包套、涂层等方法,提高材料的耐腐蚀性能。
9.完善安装记录在装配完成后,应及时完善安装记录。
包括连接日期、连接人员、连接方法等信息,以便于后期维护和管理。
以上就是卡套式管接头的装配工艺流程。
在进行卡套式管接头的安装过程中,需要保持认真细致的态度,以确保装配质量。
此外,还需注意安全操作,避免因操作不当导致事故发生。
一、卡套式管接头的装配(一).预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。
正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。
在进行管路连接时,再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-115n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重,会失去密封作用。
(二).禁止加入密封胶等填料。
有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。
(三).连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。
(四).连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
(五).连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。
卡套式管接头安装(1)按第9章要求对需要酸洗的管子应先酸洗处理;(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;(3)将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;(5)拆开检查卡套是否已切入管子,位置是否正确。
液压系统油管路的安装工艺要求一、卡套式管接头的装配(一).预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。
正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。
在进行管路连接时,再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm 的为450n。
如果在预装时卡套变形严重,会失去密封作用。
(二).禁止加入密封胶等填料。
有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。
(三).连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。
(四).连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
(五).连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。
卡套式管接头安装(1)按第9章要求对需要酸洗的管子应先酸洗处理;(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;(3)将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;(5)拆开检查卡套是否已切入管子,位置是否正确。
卡套式管接头的使用卡套式管接头具有结构简单、使用方便和不用焊接等优点。
但在中高压液压系统中,若操作不当往往会造成泄漏,影响其推广使用。
卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。
旋紧螺母3时,卡套2被推进24度的锥孔中并随之变形,使卡套与接头体内锥面形成球面接触密封;同时,卡套的内刃口嵌入钢管4的外壁,在外壁上压出一个环行凹槽,从而起到可*密封的作用。
钢管最好选择消除应力退火的20#精拔管,这样有利于卡套内刃嵌入钢管外表面,起到可*密封作用。
(1)预装①卡套式管接头的预装是最重要的环节,直接影响到密封的可*性。
一般需要专用的预装器。
管径小的接头可以在台钳上进行预装。
具体做法是,用一个接头体作为母体,将螺母、卡套压紧到管子上即可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现,即使是同一厂家的同一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。
正确的做法应该是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大。
应使卡套的的内刃刚好嵌入管子外壁,卡套不应有明显变形。
在进行管路连接时,再按规定的拧紧力装配。
φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。
如果在预装时卡套变形严重,会失去密封作用。
(2)禁止加入密封胶等填料。
有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阻尼孔堵塞等故障。
(3)连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸应力。
(4)连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
卡套式管接头装配工艺流程
1.材料准备:准备所需的卡套式管接头及相关配件和工具,包括卡套
式管接头、管道、密封圈、法兰等。
2.工作区域准备:在安装管道的设备或工作区域进行必要的区域准备,确保安全和方便操作。
3.清洁和检查:清洁管道和安装区域,以确保没有杂质和污垢,以及
检查接头和配件的完整性和质量。
4.安装卡套:将卡套式管接头插入管道的一端,确保卡套和管道的连
接螺纹相匹配。
5.安装法兰:在管道的另一端安装相应大小的法兰,确保连接面光洁,并使用紧固螺栓固定法兰。
6.安装密封圈:在法兰连接面上安装密封圈,确保密封圈完好无损,
并正确安装在法兰连接面上。
7.对齐和定位:根据需要调整管道和接头的位置,使法兰连接面对准,并使用定位销固定。
8.连接管道:在螺纹连接的过程中,要保持管道的轴线与法兰连接面
平行,确保螺纹正确配合。
9.螺栓紧固:使用扳手或力矩扳手按照指定的螺栓紧固力矩,将螺栓
紧固在法兰上。
10.检查和测试:完成连接后,使用检漏剂或其他方法对连接进行测试,确保连接处没有漏水或漏气。
11.完善安装:根据需要,进行后续的操作,如安装阀门、管道支架等,以完善整个管道系统。
12.记录和清理:对整个安装过程进行记录,包括接头、法兰和其他配件的规格、型号和安装日期等,最后进行清理,确保工作区域整洁。
卡套式管接头使用方法
卡套式管接头是一种用于连接两根管道的工具。
其使用方法如下:
1. 确保要连接的两根管道两端光滑整齐,无毛刺或杂质。
2. 确定要使用的卡套式管接头的尺寸与管道的尺寸相匹配。
通常,卡套式管接头有两个开口,一个较大的开口用于连接较大的管道,一个较小的开口用于连接较小的管道。
3. 将卡套式管接头的较大的开口放在一根管道的端部,将较小的开口放在另一根管道的端部。
4. 用手指按住卡套式管接头的两侧,向两根管道的端部轻轻推进,直到卡套式管接头的两个开口分别完全套住两根管道。
5. 如果需要更加牢固的连接,可以使用工具如扳手或扳子将卡套式管接头拧紧。
6. 确保连接后,检查连接处是否牢固,没有漏水或松动。
需要注意的是,在使用卡套式管接头连接管道时,可以使用密封胶或密封垫圈来增加连接的密封性。
卡套接头的装配工艺一、卡套接头概述卡套式管接头由三部分组成:接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封。
见图二、卡套接头的装配工艺(1)安装工艺1、锯下合适长度的无缝钢管,去除端口毛刺。
钢管端面要与轴线垂直,角度公差不大于0.5度。
如果钢管需要折弯,则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。
2、把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向,不要装反了。
3、在预装配接头体螺纹和卡套上涂上润滑油,把钢管插入接头体,(钢管一定要插到底)用手旋紧螺母。
4、拧紧螺母直至卡套卡住钢管,这个转折点可以通过拧紧力矩的增加感受到(压力点)。
5、达到压力点后,再将螺母拧紧1/2圈。
6、将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套前端的空间。
卡套可以稍微旋转,但不能轴向移动。
7、最终安装,将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止,接着再拧紧1/2圈安装完毕。
(2)重复安装所有的卡套接头都可以多次重装,但要保证零件无损坏且清洁。
1、把钢管插入接头体直至卡套贴紧接头体内锥面,用手拧紧螺母。
2、用扳手拧紧螺母,直至拧紧力矩急剧增大,再拧紧1/4至1/2圈即可。
(3)检查可拆下钢管检查装配是否合乎要求:卡套端部的钢管上应该有均匀的轻微凸起。
卡套不能前后滑动,但允许有轻微转动。
(4)泄漏原因1、钢管没有插到底2、螺母没有拧紧3、钢管外表面刮伤或钢管不圆。
4、钢管太硬。
卡套式管接头的使用卡套式管接头具有结构简单、使用方便和不用焊接等优点。
但在中高压液压系统中,若操作不当往往会造成泄漏,影响其推广使用。
卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。
旋紧螺母3时,卡套2被推进24度的锥孔中并随之变形,使卡套与接头体内锥面形成球面接触密封;同时,卡套的内刃口嵌入钢管4的外壁,在外壁上压出一个环行凹槽,从而起到可*密封的作用。
钢管最好选择消除应力退火的20#精拔管,这样有利于卡套内刃嵌入钢管外表面,起到可*密封作用。
(1)预装①卡套式管接头的预装是最重要的环节,直接影响到密封的可*性。
一般需要专用的预装器。
管径小的接头可以在台钳上进行预装。
具体做法是,用一个接头体作为母体,将螺母、卡套压紧到管子上即可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现,即使是同一厂家的同一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。
正确的做法应该是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大。
应使卡套的的内刃刚好嵌入管子外壁,卡套不应有明显变形。
在进行管路连接时,再按规定的拧紧力装配。
φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。
如果在预装时卡套变形严重,会失去密封作用。
(2)禁止加入密封胶等填料。
有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阻尼孔堵塞等故障。
(3)连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸应力。
(4)连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
液压管件接头仓库装配流程及注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!液压管件接头仓库装配流程及注意事项详解在工业生产中,液压系统是重要的动力传输方式,而液压管件接头则是其中的关键组件。
液压管接头标准一、卡套式管接头的装配(一)预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。
正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。
在进行管路连接时,再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm的为450n。
如果在预装时卡套变形严重,会失去密封作用。
(二).禁止加入密封胶等填料。
有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。
(三).连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。
(四).连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
(五).连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。
卡套式管接头安装(1)按第9章要求对需要酸洗的管子应先酸洗处理;(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;(3)将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;(5)拆开检查卡套是否已切入管子,位置是否正确。
液压管件接头--卡套式管接头的装配
一、预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。
正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。
在进行管路连接时,再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重,会失去密封作用。
众志成城,铁臂铜墙。
二、禁止加入密封胶等填料。
有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。
三、连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。
四、连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
五、连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。
卡套式管接头安装:
(1)按第9章要求对需要酸洗的管子应先酸洗处理;
(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;
(3)将螺母、卡套先后套入管子,卡套前端刃口距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;
(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;
(5)拆开检查卡套是否已切入管子,位置是否正确。
卡套不允许有轴向移动,可稍有转动;
(6)检查合格后重新旋紧螺母。
