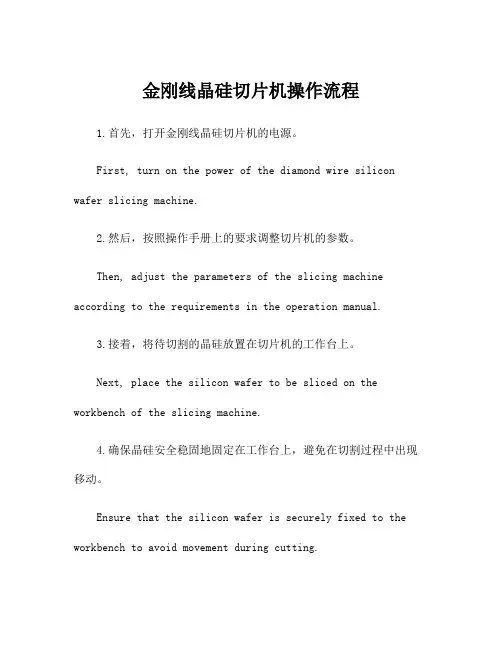

金刚线晶硅切片机操作流程1.首先，打开金刚线晶硅切片机的电源。
First, turn on the power of the diamond wire silicon wafer slicing machine.2.然后，按照操作手册上的要求调整切片机的参数。
Then, adjust the parameters of the slicing machine according to the requirements in the operation manual.3.接着，将待切割的晶硅放置在切片机的工作台上。
Next, place the silicon wafer to be sliced on the workbench of the slicing machine.4.确保晶硅安全稳固地固定在工作台上，避免在切割过程中出现移动。
Ensure that the silicon wafer is securely fixed to the workbench to avoid movement during cutting.5.调整刀丝的张紧度和速度，并检查刀丝是否完好无损。
Adjust the tension and speed of the diamond wire, and check whether the wire is intact.6.按下启动按钮，开始切割晶硅材料。
Press the start button to begin cutting the silicon material.7.观察切割过程中的情况，确保切割效果和切割质量达到要求。
Observe the cutting process to ensure that the cutting effect and quality meet the requirements.8.注意安全，避免触碰刀丝和刀丝轮。
Pay attention to safety and avoid touching the diamond wire and wire wheel.9.在切割完成后，停止切片机的运行，并将切割好的晶硅取出。

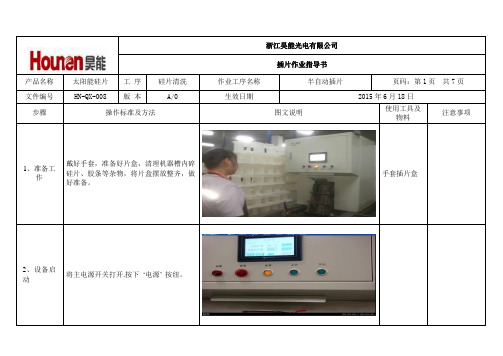

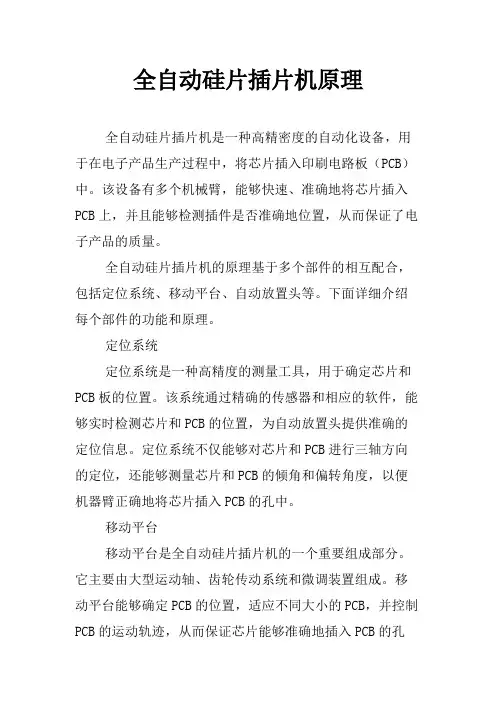

目录一、主要用途及适用范围--------------------- 2二、主要技术参数--------------------- 2三、操作须知--------------------- 2四、结构特点--------------------- 3五、安装须知--------------------- 3六、操作说明--------------------- 5七、工装附件--------------------- 8八、夹具更换--------------------- 8九、设备保养--------------------- 8十、装箱单--------------------- 9 十一、原理图--------------------- 10 十二、外形图--------------------- 18一、主要用途及适用范围TC-2400硅片自动装片机是根据光伏产业和国际半导体产业的发展及市场需求而开发研制的新型自动化设备。
可通过数控装置可靠地实现自动装片，并设有连锁保护、工况显示、故障报警等功能。
该设备主要用于硅片、太阳能电池片等类似形状产品的自动插片。
整机采用3工位立式升降机构，通过伺服电机、滚珠丝杠、直线轴承系统实现精确传动。
该设备适用于125mm、156mm硅片的自动插片。
二、主要技术参数工位数量3工位（75片）硅片规格125mm，156mm；厚度：180～200±20μm 分辨率0.4μm/步装片能力2400～3600片/小时（视操作者节奏）控制系统触摸屏/PLC可编程序控制器/交流伺服系统电源AC220V（单相三线），50Hz总功率 1.5Kw外形尺寸（长x宽x高）1480x780x2120mm三、操作须知1、敬请按操作说明的方法进行正确操作；2、非电气专业人员请勿打开电气箱门。
四、结构特点1、设备为不锈钢整体式框架结构，布局合理，外观新颖，操作方便；2、硅片装片前先放置于水槽，水槽内的水通过加热系统保持一定的温度，设计人性化；3、水系统可实现定时自动换水及循环用水，并经初滤后再经滤袋式过滤机循环使用，并设置有快速清洗装置，保持水路畅通；4、采用PLC可编程控制器，程序运行可靠，功能齐全，各种运行模式均可在触摸屏或控制面板上调节和设定；5、配置交流伺服系统进行高精度定位；6、采用OMRON高灵敏度传感器进行扫描监控；7、具有零位和工作位置的校准功能，校准快速、准确、精度高；8、配有系列安全保护装置：8.1水工作状态监控，并设有水位自动调节功能；8.2设有运行过程中的上下极限位置报警；8.3设备设有紧急停止及复位停止功能；8.4具有整机漏电保护装置和接地端子功能。

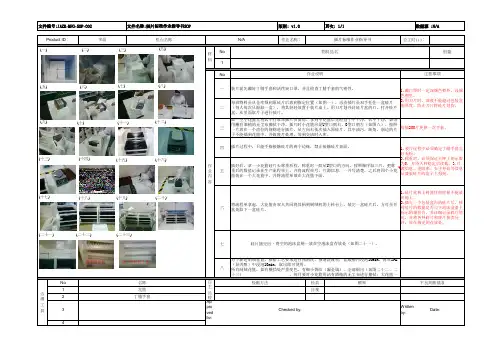

GZP －2A 全自动硅片装片机使用说明书中国电子科技集团公司第二研究所二〇〇九年十二月1.概述1.1 主要用途及适用范围将方形硅片装入到25片篮具中以供下一工艺使用。
1.2 产品特点GZP-2A全自动硅片装片机主要由设备本体、篮具升降系统、上料位升降机构、上料位、皮带传送结构、控制面板、晶片分取系统构成。
本产品型号组成：“GZP”代表硅片装片，“2”代表设备有2个工位, “A”代表设备有两组吸盘。
执行标准Q/AH318－1998《产品型号的命名》。
1.3 品种、规格全自动硅片装片机、GZP-2A1.4 使用环境条件a) 环境温度：15℃-35℃b) 相对湿度：＜60%、无凝露d）周围环境：无腐蚀性气体1.5 工作条件产品工作条件为单相三线制电源，并有压缩空气源。
1.6 对环境及能源的影响本产品对环境无污染。
1.7 产品所执行标准的编号GB 191-1990 包装储运图示标志GB 4793.1-1995 测量控制和试验室用电气设备的安全要求 Q/AH 117-2002 产品标牌Q/AH 318-1998产品型号的命名2.结构特征及工艺流程2.1结构特征GZP-2A全自动硅片装片机主要由设备本体、篮具升降系统、上料位升降机构、上料位、皮带传送结构、控制面板、晶片分取系统构成（图1）。
图 1z上料位：可调节，能兼容两种规格的硅片；z上料位升降机构：采用伺服电机精确控制升降运动；z分片结构：气嘴分别位于硅片两侧，吹气方向可调；在吸盘真空开始后略微下降上料台，提供足够空间让粘连硅片分开；z吸盘：吸盘采用4个吸盘结构，吸取更稳定；z缓冲结构：气缸带动缓冲结构做升降运动，避免硅片与传送带发生撞击；z传送带: 传送带选取对硅片无损伤和无污染的材料制成;z篮具托盘：采用定位销限位，更容易、精确地达到精度要求；z篮具上升机构：采用伺服电机精确控制升降运动；z导向定位：设备采用导向机构，保证硅片移动的准确性； 2.2工艺流程工艺流程示意图如图2。
目录一、主要用途及适用范围--------------------- 2二、主要技术参数--------------------- 2三、操作须知--------------------- 2四、结构特点--------------------- 3五、安装须知--------------------- 3六、操作说明--------------------- 5七、工装附件--------------------- 8八、夹具更换--------------------- 8九、设备保养--------------------- 8十、装箱单--------------------- 9 十一、原理图--------------------- 10 十二、外形图--------------------- 18一、主要用途及适用范围TC-2400硅片自动装片机是根据光伏产业和国际半导体产业的发展及市场需求而开发研制的新型自动化设备。
可通过数控装置可靠地实现自动装片，并设有连锁保护、工况显示、故障报警等功能。
该设备主要用于硅片、太阳能电池片等类似形状产品的自动插片。
整机采用3工位立式升降机构，通过伺服电机、滚珠丝杠、直线轴承系统实现精确传动。
该设备适用于125mm、156mm硅片的自动插片。
二、主要技术参数工位数量3工位（75片）硅片规格125mm，156mm；厚度：180～200±20μm 分辨率0.4μm/步装片能力2400～3600片/小时（视操作者节奏）控制系统触摸屏/PLC可编程序控制器/交流伺服系统电源AC220V（单相三线），50Hz总功率 1.5Kw外形尺寸（长x宽x高）1480x780x2120mm三、操作须知1、敬请按操作说明的方法进行正确操作；2、非电气专业人员请勿打开电气箱门。
四、结构特点1、设备为不锈钢整体式框架结构，布局合理，外观新颖，操作方便；2、硅片装片前先放置于水槽，水槽内的水通过加热系统保持一定的温度，设计人性化；3、水系统可实现定时自动换水及循环用水，并经初滤后再经滤袋式过滤机循环使用，并设置有快速清洗装置，保持水路畅通；4、采用PLC可编程控制器，程序运行可靠，功能齐全，各种运行模式均可在触摸屏或控制面板上调节和设定；5、配置交流伺服系统进行高精度定位；6、采用OMRON高灵敏度传感器进行扫描监控；7、具有零位和工作位置的校准功能，校准快速、准确、精度高；8、配有系列安全保护装置：8.1水工作状态监控，并设有水位自动调节功能；8.2设有运行过程中的上下极限位置报警；8.3设备设有紧急停止及复位停止功能；8.4具有整机漏电保护装置和接地端子功能。

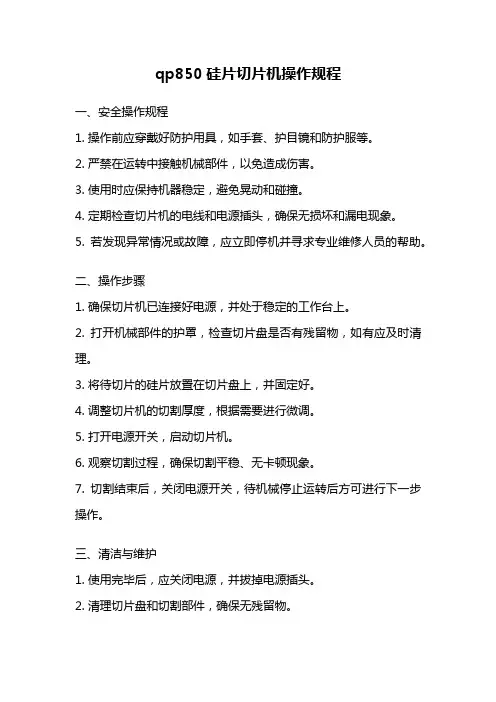

qp850硅片切片机操作规程一、安全操作规程1. 操作前应穿戴好防护用具，如手套、护目镜和防护服等。
2. 严禁在运转中接触机械部件，以免造成伤害。
3. 使用时应保持机器稳定，避免晃动和碰撞。
4. 定期检查切片机的电线和电源插头，确保无损坏和漏电现象。
5. 若发现异常情况或故障，应立即停机并寻求专业维修人员的帮助。
二、操作步骤1. 确保切片机已连接好电源，并处于稳定的工作台上。
2. 打开机械部件的护罩，检查切片盘是否有残留物，如有应及时清理。
3. 将待切片的硅片放置在切片盘上，并固定好。
4. 调整切片机的切割厚度，根据需要进行微调。
5. 打开电源开关，启动切片机。
6. 观察切割过程，确保切割平稳、无卡顿现象。
7. 切割结束后，关闭电源开关，待机械停止运转后方可进行下一步操作。
三、清洁与维护1. 使用完毕后，应关闭电源，并拔掉电源插头。
2. 清理切片盘和切割部件，确保无残留物。
3. 定期对切片机进行维护保养，包括润滑部件和更换易损件等。
4. 切片机长时间不使用时，应存放在干燥、通风的地方，避免受潮和灰尘。
四、常见问题及解决方法1. 切片盘转动不灵：检查切片盘轴承是否需要加油，若需要则及时加油。
2. 切割厚度不均匀：检查切割刀片是否磨损，若磨损应及时更换。
3. 切割过程中出现噪音：检查机械部件是否松动，若松动应紧固好。
4. 切片机无法启动：检查电源插头是否插紧，电源线是否有损坏。
五、注意事项1. 切片机属于专业设备，操作人员应经过相关培训和授权方可操作。
2. 操作过程中要保持注意力集中，严禁分神或进行其他无关操作。
3. 若发现切片机有异常情况或故障，应立即停机并通知维修人员处理。
4. 在操作过程中，严禁随意调整或触碰切割部件，以免造成伤害。
以上是qp850硅片切片机的操作规程，希望操作人员能够认真遵守，并保持设备的良好状态，确保操作安全和切片质量。
