YN32-100 四柱式液压机使用说明书公称力1000kN出厂编号:中华人民共和国敬告用户1.操作机器前,请详细阅读使用说明书。
不了解机器结构性能及操作程序者不得擅自开动机器及拆卸维修。
2.如需进入机器行程空间内检修或调整模具,必须在滑块下加安全支撑。
3.严禁超载、超行程及超过最大偏心距使用。
4.拆卸管路时,必须将滑块放至下死点。
5.非专业人员不得对电气线路进行拆卸、改动。
6.电气设备接地必须牢固、可靠。
目录一.外形总图二.用途和特点三.主要技术规格四.结构概述五.液压系统概述六.电气系统概述七.安装和试车八.故障和消除方法九.维修保养和安全操作规程十.易损件表及附图1.工作台俯视图2.滑块仰视图3.主缸结构图4.顶出缸结构图5.液压原理图6.电气原理图7.地基图二.用途和特点:本机器适用于可塑性材料的压制工艺,如冲裁、弯曲、翻边、薄板拉伸等。
也可从事于校正、压装、砂轮成型、冷挤金属零件成型、塑料制品及粉末制品的压制成型工艺。
本机器具有独立的动力机构和电气系统。
并采用按钮集中控制,可实现调整、手动和半自动三种操作方式。
本机器的工作压力、压制速度、行程范围均可根据工艺需要进行调整。
并能完成定压及定程成型两种工艺方式。
定压成型工艺方式在压制后具有保压、延时和自动回程动作。
三.主要技术规格:四.结构概述:本机器由主机及控制机构两大部分组成,通过管路及电气系统装臵联系起来构成完整的一体。
主机部分为机身、主缸、顶出缸三部分组成。
控制机构包括动力机构、限程装臵、管路、电气箱、操纵箱等几部分组成。
现将各部分结构和作用分述如下:(一)机身:(见外形总图)机身由上横梁、滑块、工作台、立柱、锁紧螺母及调节螺母等组成。
固定于机座上面依靠四个立柱为骨架,上横梁及工作台由锁紧螺母固定于两端。
机器精度靠调节螺母及紧固于上横梁上端的锁紧螺母来调整。
滑块与主缸活塞联接,依靠四柱作导向上下运行,内装有导向套。
滑块及工作台工作表面均有T形槽,以便安装模具,T形槽尺寸见附图1及附图2。
伺服压机设备说明书第一部分:安全1-1安全注意事项:生产过程中始终遵守安全注意事项可以防止意外事故及潜在危险的发生!请指定专业人员培训上岗维护,操作设备。
发现问题及时解决,不要使设备带病作业。
压力气泵、真空泵等外协设备工作时,请确保安全可靠。
作业前有必要请您戴好劳保防护用具,确保人身安全与健康。
必须单独使用可靠的接地线,否则有被漏电,静电击打的危险。
各工位运转时严禁调整触摸,否则有卷入切断的危险。
保持气路通排气畅通,否则有放炮爆破的危险。
1-2安全装置的位置:第二部分:操作规程2-1设备概观:©电源总1急停按气源开急停按1 升降门控制气缸2 工装放置底座3 气源控制箱4 升降门5 人机控制界面6 启动控制按钮7 伺服电缸8 三色报警灯9 工作压头10 电源控制柜2-2开机前检查:2-2-1确定主电源与设备需求相一致,单相交流220V。
2-2-2检查气源气压设定是否适当。
2-2-3清理设备上所有工具、污垢、外围材料。
2-3启动/运行/停止:2-3-1闭合断路器,打开主电源开关,打开气源开关。
2-3-2电源指示灯亮,触摸屏显示正常。
根据实际工作情况设定技术参数。
2-3-3双手按启动按钮,直至升降门完全打开。
2-3-4将待压工装放置于工装底座,双手按启动按钮,直至升降门完全关闭。
2-3-5升降门完全关闭后,伺服电缸开始下压动作。
2-3-6压装结束,伺服电缸归位停止后,升降门打开,取出工装,依照2-3-3的流程进行下一次压装。
2-3-7工作过程中,如需临时停止动作,或发生紧急状况,可快速随手按下急停按钮,动作暂停;解除急停后,按复位按钮,可继续工作。
2-4关机:2-4-1关机时,请先关闭主电源再关闭气源。
2-4-2气源关闭时间过长时,升降门会缓慢下降属正常现象。
第三部分:维护与保养3-1每班作业前检查设备所有电路,气路部件有无漏电漏气;各运动部件是否损坏,卡滞,错位并即时修复纠正。
检查各运动部件的螺栓、螺母检查滑动轴承。

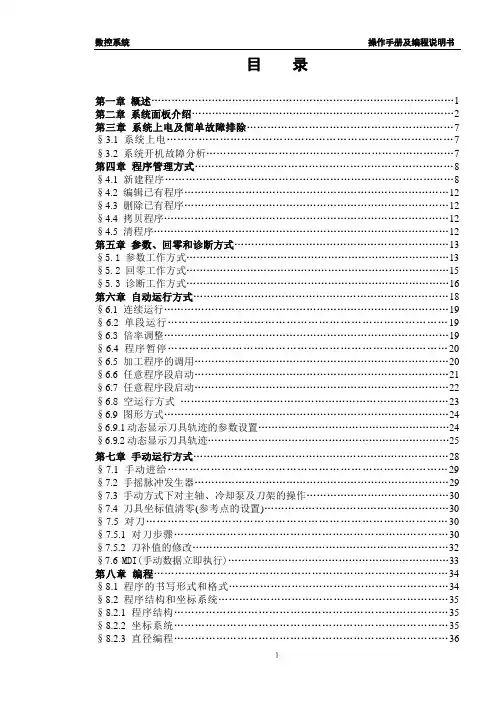

目录第一章概述 (1)第二章系统面板介绍 (2)第三章系统上电及简单故障排除 (7)§3.1 系统上电 (7)§3.2 系统开机故障分析 (7)第四章程序管理方式 (8)§4.1 新建程序 (8)§4.2 编辑已有程序 (12)§4.3 删除已有程序 (12)§4.4 拷贝程序 (12)§4.5 清程序 (12)第五章参数、回零和诊断方式 (13)§5.1 参数工作方式 (13)§5.2 回零工作方式 (15)§5.3 诊断工作方式 (16)第六章自动运行方式 (18)§6.1连续运行 (19)§6.2 单段运行 (19)§6.3 倍率调整 (19)§6.4 程序暂停 (20)§6.5 加工程序的调用 (20)§6.6 任意程序段启动 (21)§6.7 任意程序段启动 (22)§6.8 空运行方式 (23)§6.9图形方式 (24)§6.9.1动态显示刀具轨迹的参数设置 (24)§6.9 2动态显示刀具轨迹………………………………………………………………25第七章手动运行方式 (28)§7.1 手动进给 (29)§7.2 手摇脉冲发生器 (29)§7.3 手动方式下对主轴、冷却泵及刀架的操作 (30)§7.4刀具坐标值清零(参考点的设置) (30)§7.5 对刀 (30)§7.5.1 对刀步骤 (30)§7.5.2 刀补值的修改 (32)§7.6 MDI(手动数据立即执行) (33)第八章编程 (34)§8.1 程序的书写形式和格式 (34)§8.2 程序结构和坐标系统 (35)§8.2.1 程序结构 (35)§8.2.2 坐标系统 (35)§8.2.3 直径编程 (36)§8.2.4 起始点、参考点、坐标原点和机械原点 (36)§8.3 编程指令 (37)§8.3.1 准备功能 (37)§8.3.1.1 快速点定位指令G00 (37)§8.3.1.2 直线插补指令G01 (38)§8.3.1.3 圆弧插补指令G02、G03 (39)§8.3.1.4 程序延时指令G04 (41)§8.3.1.5 螺纹插补指令G30、G32、G33 (41)§8.3.1.6 返回起始点指令G26、G27、G29 (43)§8.3.1.7 程序循环指令G22、G80 (44)§8.3.1.8 矩形循环指令G23 (45)§8.3.1.9 G71圆柱切削循环指令 (45)§8.3.1.10 G72端面切削循环指令 (47)§8.3.1.11 返回机械原点指令G37、G39 (49)§8.3.1.12 螺纹循环指令G82、G83 (50)§8.3.1.13 返回参考点指令G46、G47、G49 (51)§8.3.1.14 工件坐标系原点偏移指令G54、G55、G53 (51)§8.3.1.15工件坐标的设定指令G56 (52)§8.3.1.16工件坐标的设定指令G57,G58,G59 (53)§8.3.1.17运算指令和转移指令G65 (53)§8.3.1.18 恒线速切削功能G96、G97 (55)§8.3.1.19收信跳转指令G31 (56)§8.3.1.20多头螺纹加工循环指令 (57)§8.3.1.21蜗杆螺纹加工指令 (58)§8.3.1.22蜗杆螺纹加工循环指令 (58)§8.3.1.23端面螺纹加工循环指令 (59)§8.3.1.24 攻丝单一固定循环指令 (59)§8.3.1.25 起始角偏移的攻丝单一固定循环指令 (60)§8.3.1.26攻丝复合固定循环指令 (60)§8.3.1.27 刀尖半径补偿功能(G40至G42) (60)§8.3.1.27.1假想刀尖的定义 (61)§8.3.1.27.2 假想刀尖的方向(即圆弧车刀刀沿位置) (61)§8.3.1.27.3加工位置的确定 (62)§8.3.1.27.4 刀尖半径补偿C功能指令(G40,G41,G42) (63)§8.3.2 辅助功能 (65)§8.3.2.1 程序暂停指令M00 (65)§8.3.2.2 程序结束指令M02 (65)§8.3.2.3 主轴停止程序结束指令M30 (65)§8.3.2.4 自动循环指令M20 (65)§8.3.2.5 主轴正转指令M03 (65)§8.3.2.6 主轴反转指令M04 (66)§8.3.2.7 主轴停止指令M05 (66)§8.3.2.8 发信后等待回答指令M06 (66)§8.3.2.9 发信指令M07-M09、M22-M25、M27-M29 (67)§8.3.2.10发信指令M10、M11、M12、M13、M32、M33 (67)§8.3.2.11 发信指令M26 (68)§8.3.2.12 发信后等待回答指令M21 (68)§8.3.2.13 程序跳转指令M97 (69)§8.3.2.14 子程序调用指令M98、子程序返回指令M99 (69)§8.3.3 主轴功能 (70)§8.3.3.1 数字量输出S01-S04 (70)§8.3.3.2 模拟量输出 (70)§8.3.4 刀具功能 (70)§8.4 模态 (71)§8.5 多指令共段 (72)§8.6 编程实例 (72)第九章系统使用注意事项 (76)§9.1 产品的技术参数 (76)§9.2 使用注意事项 (76)附录 1 数控代码表 (81)1 准备功能G 代码 (81)2 辅助功能M 代码 (82)3 主轴变速功能S代码 (82)4 刀具功能T代码 (82)附录 2 模态情况表 (83)附录3 CNC-100T系统插座定义 (84)1. CNC到驱动器的连接 (84)1.1 CNC到驱动器的信号框图 (84)1.2 CNC到驱动器的连接信号表 (85)1.3信号说明 (85)2. 手摇脉冲发生器接口 (87)2.1 手摇脉冲发生器接口定义 (87)2.2 手摇脉冲发生器接口电路图 (87)3. 系统输入功能 (88)3.1系统输入功能定义 (88)3.2系统输入信号接口电路 (88)4. 变频功能 (91)4.1变频功能定义 (91)4.2 变频接口电路 (91)5. 通讯RS232接口 (91)6. 主轴位置编码器接口 (92)6.1主轴位置编码器功能定义 (92)6.2主轴位置编码器接口电路 (92)7. 输出功能 (93)7.1 S、M功能定义 (93)7.2 S、M功能输出接口电路 (93)附录4 输入输出信号接线图 (94)1. 主轴电机控制接线 (94)2. 收信功能接线 (94)3. 电机信号接线 (95)附录5 参数一览表 (98)第一章概述该数控系统是本公司新开发出的车床数控系统,适用于步进电机及全数字伺服电机的控制。
100压力机说明书资料一、产品概述100压力机是一种用于进行金属材料的压力加工的机械设备。
它采用先进的液压系统和电气控制系统,具备高效、稳定、安全的特点,可广泛应用于各种金属制品的成型、冲压、压铸等工艺过程中。
二、产品特点1. 强大的压力能力:100压力机采用高品质的液压缸和液压泵,能够提供稳定而强大的压力输出,满足各种金属材料的加工需求。
2. 灵活的操作控制:100压力机配备先进的电气控制系统,具备多种操作模式,操作简单方便,可根据不同的加工要求进行灵活调整。
3. 安全可靠的设计:100压力机采用多重安全保护装置,如过载保护、紧急停机按钮等,确保操作人员的安全。
4. 高效节能的性能:100压力机采用节能型液压系统和先进的节能控制技术,能够降低能源消耗,提高生产效率。
三、产品规格1. 压力范围:100压力机的压力范围可根据客户需求进行定制,常见的压力范围为100吨至1000吨。
2. 工作台尺寸:100压力机的工作台尺寸也可根据客户需求进行定制,常见的工作台尺寸为1000mm×1000mm至2000mm×2000mm。
3. 行程长度:100压力机的行程长度可根据客户需求进行定制,常见的行程长度为200mm至500mm。
四、产品应用100压力机广泛应用于各种金属制品的成型、冲压、压铸等工艺过程中。
例如,它可以用于汽车零部件的冲压成型、家电产品的外壳成型、铝合金门窗的压铸等。
五、产品优势1. 高效生产:100压力机具备快速下压和迅速回程的特点,能够实现高效的生产效率,提高生产线的产能。
2. 优质成型:100压力机的液压系统具备较高的控制精度和稳定性,能够保证金属制品的成型质量,减少不良品率。
3. 节能环保:100压力机采用先进的节能技术,能够降低能源消耗,减少对环境的影响。
4. 灵活适应:100压力机的操作控制灵活多样,可根据不同的加工要求进行调整,适应各种工件的加工需求。
六、操作注意事项1. 在操作100压力机之前,必须仔细阅读并熟悉本说明书,确保操作人员了解设备的结构、性能和操作方法。
伺服压力机操作说明书
公司:珠海市浩星自动化有限公司
地址:南屏沙边路9号
电话:
操作步骤:
1、接通电源;
2、检查急停按钮是否被按下;
3、设定好参数(压力),设置方法请参考附件1
4、自动与手动控制模式选择,通过操作面板的选择开关
进行选择;
5、选择为“手动控制”模式时,用“手动上升”与“手
动下降”两个按钮分别控制设备的上、下运动,控制方式为点动控制;
6、选择为“自动控制”模式时,先观察“复位”指示灯
是否闪烁,如果闪烁说明没设备需要进行原点回归操作,此时应按下“复位按钮”进行原点回归;
如果指示灯没有闪烁,说明设备无需进行回原点,已做好自动运行的准备,此时按下双手启动按钮设备就会自动运行;
7、在自动运行中,按下停止按钮,设备停止;
8、在任何模式下,按下急停开关,设备停止,并切断伺
服电机电源;
附件1:。

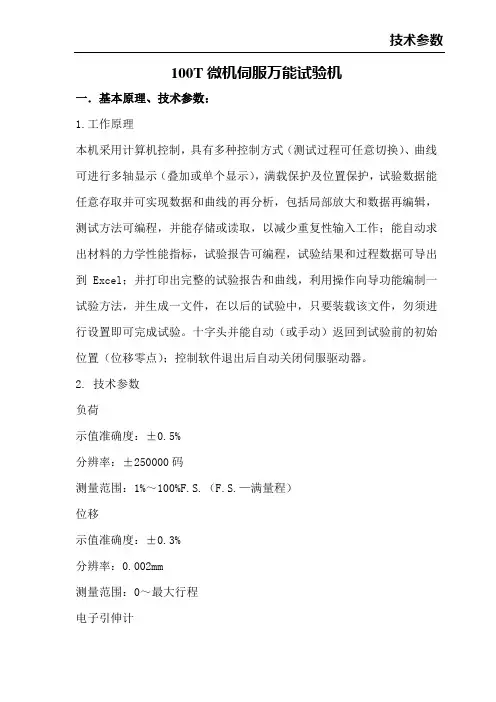

100T微机伺服万能试验机一.基本原理、技术参数:1.工作原理本机采用计算机控制,具有多种控制方式(测试过程可任意切换)、曲线可进行多轴显示(叠加或单个显示),满载保护及位置保护,试验数据能任意存取并可实现数据和曲线的再分析,包括局部放大和数据再编辑,测试方法可编程,并能存储或读取,以减少重复性输入工作;能自动求出材料的力学性能指标,试验报告可编程,试验结果和过程数据可导出到Excel;并打印出完整的试验报告和曲线,利用操作向导功能编制一试验方法,并生成一文件,在以后的试验中,只要装载该文件,勿须进行设置即可完成试验。
十字头并能自动(或手动)返回到试验前的初始位置(位移零点);控制软件退出后自动关闭伺服驱动器。
2. 技术参数负荷示值准确度:±0.5%分辨率:±250000码测量范围:1%~100%F.S.(F.S.—满量程)位移示值准确度:±0.3%分辨率:0.002mm测量范围:0~最大行程电子引伸计示值准确度:±0.5%分辨率:±250000码测量范围:1%~100%F.S.(F.S.—满量程)速度设定范围:0.1~150mm/min精度:±0.2%闭环控制精度负荷控制精度:±0.5%应变控制精度:±0.5%位移控制精度:±0.3%恒负荷、恒变形:设定值≥10F.S.%时,设定值的±0.3%以内;设定值<10F.S.%时,设定值的±1.0%以内试验机使用应满足下列环境要求:温度10℃~30℃,其波动不大于2℃/小时。
相对湿度不大于80%(不结露)。
电网电压:交流380V±10%,50Hz。
无明显电磁场干扰。
无冲击、无震动。
放在稳固的基础上,水平度不超过0.2mm/米。
周围无腐蚀性介质。
二. 安装及运行插入安装光盘,进入资源管理器,点击光盘符,在相应的目录下,双击TestWorld4.1 Setup.exe文件,即可进入测试软件的安装。
F:冲裁力(N)L:冲裁件周长(mm)T:板料厚度(mm)τ:材料的抗剪强度(MPa)K:安全系数,一般取1.3在一般情况下材料的抗拉强度σb=1.3τ为了计算方便,利用下式计算冲裁力: F=L×T×σb4.2 卸料力推件力和顶件力的计算F卸:从凸模上卸下板料所需的力成为卸料力F推:从凹模内向下推出工件或废料所需的力称为推件力F顶:从凹模内向上顶出工件或废料所需的力称为顶件力F卸=k卸×FF推=n×K推×FF顶=k顶×FF:冲裁力K卸:卸料力系数K推:推荐力系数K顶:顶件力系数n:梗塞在凹模内的冲件数(n=h/t)h:凹模壁洞口的高度材料料厚K卸K推K顶钢<0.1 0.06-0.09 0.1 0.14>0.1-0.5 0.04-0.07 0.065 0.08>0.5-2.5 0.025-0.06 0.05 0.06>2.5-6.5 0.025-0.05 0.045 0.05>6.5 0.015-0.04 0.025 0.03铝铝合金0.03-0.08 0.03-0.07紫铜黄铜0.02-0.06 0.03-0.094.3 压力机所需总冲压力的计算计算冲裁所需的总冲压力时,应先根据模具结构的具体情况,分析总冲压力究竟包含上述冲裁力和卸料力,推件力和顶件力中的哪几项。
采用弹压卸料装置和下初件模具时,上模在冲裁的同时还需克服卸料弹簧阻力和推动梗塞在凹模的材料的推力,于是FQ=F+F卸+F推采用弹压卸料装置和上初件模具时:FQ=F+F卸+F顶采用刚性卸料装置和下出模具时:FQ=F+F推。

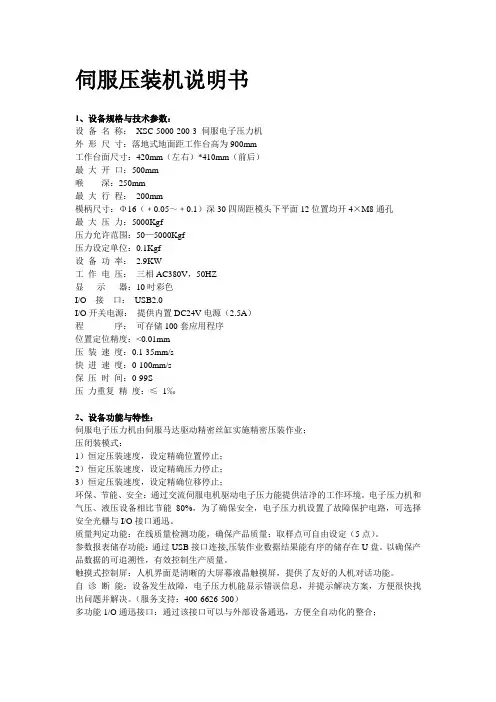

伺服压装机说明书1、设备规格与技术参数:设备名称:XSC-5000-200-3 伺服电子压力机外形尺寸:落地式地面距工作台高为900mm工作台面尺寸:420mm(左右)*410mm(前后)最大开口:500mm喉深:250mm最大行程:200mm模柄尺寸:Φ16(﹢0.05~﹢0.1)深30四周距模头下平面12位置均开4×M8通孔最大压力:5000Kgf压力允许范围:50—5000Kgf压力设定单位:0.1Kgf设备功率:2.9KW工作电压:三相AC380V,50HZ显示器:10吋彩色I/O 接口:USB2.0I/O开关电源:提供内置DC24V电源(2.5A)程序:可存储100套应用程序位置定位精度:<0.01mm压装速度:0.1-35mm/s快进速度:0-100mm/s保压时间:0-99S压力重复精度:≤1‰2、设备功能与特性:伺服电子压力机由伺服马达驱动精密丝缸实施精密压装作业;压闭装模式:1)恒定压装速度,设定精确位置停止;2)恒定压装速度,设定精确压力停止;3)恒定压装速度,设定精确位移停止;环保、节能、安全:通过交流伺服电机驱动电子压力能提供洁净的工作环境。
电子压力机和气压、液压设备相比节能80%,为了确保安全,电子压力机设置了故障保护电路,可选择安全光栅与I/O接口通迅。
质量判定功能:在线质量检测功能,确保产品质量;取样点可自由设定(5点)。
参数报表储存功能:通过USB接口连接,压装作业数据结果能有序的储存在U盘。
以确保产品数据的可追溯性,有效控制生产质量。
触摸式控制屏:人机界面是清晰的大屏幕液晶触摸屏,提供了友好的人机对话功能。
自诊断能:设备发生故障,电子压力机能显示错误信息,并提示解决方案,方便很快找出问题并解决。
(服务支持:400-6626-500)多功能1/O通迅接口:通过该接口可以与外部设备通迅,方便全自动化的整合;3、设备基本操作:1) 参数设置状态,双手按下两只按钮,压力头慢速滑行,当释放任一按钮,压力头保存在当前位置,继续按下,压头继续滑行.当同时释放两只按钮时,压力头慢速滑行回原位。
伺服压力机技术参数鑫台铭伺服压力机又称电子压力机、电子伺服压力机、伺服电子压力机,其工作原理是由伺服电机驱动高精度滚珠丝杆进行精密压力装配作业,能够在压力装配作用中实现压装力与压入深度的全过程闭环控制,从而实现在线质量管理的精密压装。
一、伺服压力机产品说明:1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;2.该设备有以下功能:①位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度:±0.01mm;触摸屏显示精度:0.001mm;②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示:0-10000KG(或0-100000N均可),压力控制精度:在200-10000KG 范围内为1‰,500KG以下为5%,或更大;3.电控装置:①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌;②控制系统分手动、半自动单循环,2种操作方式;③PLC采用日本三菱品牌,触摸屏为MCGS品牌,滚珠丝杆为台湾上银品牌,伺服马达和控制器为日本安川品牌,光电保护器为深圳同创品牌;二、4. 伺服压力机技术参数:4.1设备精确可控压力:500-10000KG,4.2压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm4.3压装可调行程:0-200mm,可控,重复精度:±0.01mm4.4压装压力显示:0-10000KG可调4.5压装压力显示数值与实际压力误差: 1‰(在500-10000KG范围内)5.下压速度:快速160mm/s,探测速度:0.1-10mm/s, 压装速度:0.1-5mm/s6.三种压装模式选择:?恒定压装速度,设定精确位置停止?恒定压装速度,设定精确压力停止?恒定压装速度,设定精确位移停止。
100T压力试验机说明书一、100T压力机主要用途该试验机用于测定砼、砖、石等建筑材料的抗压强度。
100T压力试验机为电动液压加荷、传感器测力、数字显示力值、打印力值数据、并换算抗压强度。
本试验机符合国家标准《普通混凝土力学性能实验方法标准》,试验机用手动控制加载速度,并具有加荷速度指示装置、峰值保持、过载保护功能,是公路桥梁、建筑、建材等工程单位必备的试验检测设备。
二、100T压力机主要技术参数1、最大载荷: 1000KN2、示值准确度:一级3、最小分辨值: 0.1KN4、承压板间最大距离: 320mm5、上下压力板规格:200×220mm6、活塞直径*最大行程:直径220×40㎜7、电机功率: 0.75KW8、输入电压: 380V9、外型尺寸:880×480×1400㎜10、净重: 850kg三、100T压力机结构压力试验机主要有机体、液压操纵箱、测力仪表等三部分组成。
1、机体部分试验机机体由四根立柱将缸体与上梁连接在一起在试验机的上横梁上装有调节丝杠,大手轮及螺母丝杠可调整试验机的空载高度,丝杠下端装有球座与上压板。
下压板置与油缸的活塞上,当试件与上压板接触时,上压板球座能自调正平衡、使试件与上下压板保持水平。
下压班上刻有试件定位用的刻线,做试验时试件要对准刻线,下压板下面设有防尘罩壳,防止或减少活塞升降时粉尘进入油缸,损坏缸体或油封。
活塞与油缸间设有密封装置,可以防油外泄,但使用时活塞仍有微量油外泄时,在缸体顶端有环型油槽,并有泄油通道排出,流回大油箱。
2、液压操纵部分本试验机的操纵箱主要有油箱、油泵、滤油器、电动机、速度阀、回油阀等组成,油泵为直转式轴向五柱泵,试验机在加荷时,应手动控制加载速度阀使活塞上升速度得到恢复控制(该速度与安全阀为一体式),卸荷时,可转动回油阀,油缸会慢慢下降。
试验机在出厂时已将安全阀调至适当位置,在正常使用时用户不可对安全阀进行调整。
SHOP PRESSOPERATION MANUALCP100 - 100 TON AIR HYDRAULIC SHOP PRESS CP150 - 150 TON AIR HYDRAULIC SHOP PRESSP .O. Box 58 Travelers Rest, SC 29690 Phone: (800) 879-7316 Fax: (864) 834-0073Arcan Model No. ABCDEFGHIJCP10078" 34" 40" 15-1/2" 7" 1-1/4" HASKEL AIR Y Y Y (2)CP150 78-1/2" 36" 48" 18-1/4" 7" 1-1/4" HASKEL AIR Y Y Y (2)A - Total HeightB - Inside WidthC - Press Feet LengthD - Bed WidthE - Stroke (ram travel distance from fully retracted position to fully extended position)F - Pin DiameterG - Motor ControlH - PB WinchI - Sliding HeadJ - Press Plates IncludedPRESS SPECIFICATIONS© Copyright 2007, Arcan Professional ToolsSAFETY INFORMATIONThis symbol alerts you to the possibilityof serious injury or death if instructionsare not followed.This symbol alerts you to the possibilityof damage to or destruction of equipmentif instructions are not followed.Failure to heed these warnings may result in lossof load, damage to the press and/or failureresulting in property damage, personal or fatal injury. This operating manual contains important details concerning the safe operation of this tool. The user must read and understand these details before any use of the tool. This manual must be retained for future reference.• Read, study, and understand all instruction manuals packed with this press before operating.• Always wear safety goggles.• Parts being pressed may splinter, shatter, or be ejected from the press at a dangerous rate of speed. Because of the variety of pressapplications, it is your responsibility to always use adequate guardsand wear eye protection and heavy protective clothing when operatingthepress.• Visual inspection should be made before each use of the press, checking for signs of cracked welds, bent bed pins, loose or missing bolts, leaks, or any other structural damage.• Do not go near leaks. High pressure oil can puncture skin and cause serious injury, gangrene, or death. If injured, seek emergency medical help. Immediate surgery is required to remove oil.• Keep hands and fingers out of the press and away from parts that may shift and pinch. Do not stand in front of work area when load is applied. • Always use an accurate pressure gauge to measure pressing force.• Do not exceed the rated capacity of this press.• Never tamper with hydraulic system pressure settings.• Do not substitute bolts, pins or any part of the components. Use only genuine factory replacement parts.• Always center load on ram plunger. Offset loads can damage ram and may cause load to eject at a dangerous rate of speed.• Remove all loads from press bed before attempting to adjust bed height.Beware of possibility of falling bed.• Press only on loads supported by press bed and included press plates.Do not support loads on floor or press frame.• When using any accessories such as arbor plates, be certain they are centered on press bed and are in full contact with press bed.• Before applying load, be certain all press bed supporting pins are fullyengaged.• Always use a bearing shield when pressing bearings. Use caution when positioning work to be pressed to ensure that the item that is to bepressed cannot be dislodged or broken during press work. This mayresult in the item being ejected from the press at a dangerous rate ofspeed.• Release hydraulic pressure before loosening any fittings.• Maintain proper hydraulic fluid levels.• Do not make any alterations to the press.OWNER/USER RESPONSIBILITYThe owner and/or user must have an understanding of the manufacturer's operating instructions and warnings before using this press. Personnel involved in the use and operation of equipment must be careful, competent, trained, and qualified in the safe operation of the equipment and its proper use when servicing motor vehicles and their components.Warning information should be emphasized and understood.If the operator is not fluent in English, the manufacturer's instructions and warnings must be read to and discussed with the operator in the operator's native language by the purchaser/owner, making sure thatthe operator comprehends its contents.Owner and/or user must study and maintain for future reference the manufacturer’s instructions. Owner and/or user is responsible for keeping all warning labels and instruction manuals legible and intact. Replacement labels and literature are available from the manufacturers.INSPECTIONVisual inspection of the shop press should be made before each use of the press, checking for damaged, loose or missing parts. Each press must be inspected by a manufacturer’s repair facility immediately if subjected to an abnormal load or shock. Any press which appears to be damaged in any way, is found to be badly worn, or operates abnormally must be removed from service until necessary repairs are made by a manufacturers's authorized repair facility. It is recommended that an annual inspection of the press be made by a manufacturer’s authorized repair facility and that any defective parts, decals or warning labels be replaced with manufacturer’s specified parts. A list of authorized repair facilities is available from the manufacturer. SAFETY INSTRUCTIONS• CHECK YOUR LOCAL, STATE AND FEDERAL REGULATIONS REGARDING THE SAFE USE OF THIS EQUIPMENT.• Your safety is a top priority. Please handle equipment with care.• Fully retract unit and remove all items from the press bed frame.• Support the press bed and remove the pins.• Raise or lower bed to desired height and reinstall press pins. Be certain pins are fully engaged in the parallel flanges of the upright columns.• Position press on a flat, level, hard surface, preferably concrete.Make sure all nuts and bolts are tight.• Clear the area of bystanders, especially small children, before using.• Set the press bed to the required height. The press is most effective when the work piece is located 1 inch below the ram’s retracted position.The compression stroke can include the entire 5 inch working range.• The press is designed to exert a force on anything which is positioned beneath its ram. The work piece can be ejected from under the ram ata high rate of speed and can injure someone.• Pressing Bearings: It is essential that you use the bearing shield when pressing bearings are on or off.OPERATION1. Press beds are adjustable up and down to fully take advantageof available ram travel and numerous work pieces.2. Slowly open release valve on power unit. With the power unitin its stored position, remove all items from the press bed.3. Be sure press bed is supported properly and remove press bed pins.4. Raise or lower press bed to desired height, and reinstall pressbed pins. Be certain pins are completely through both sidesof frame, as these pins are the major support mechanism for the bed.We want to know if you have any problems with our products.If you are missing any parts or find any damage, call Arcan directly,and we will remedy the situation. Please do not call the store whereyou purchased this product.Phone: (800) 879-7316Email:**********************AIR SUPPL Y160-180PSI recommended for best operation.FLUID LEVELSUse AW-32 hydraulic oil ONL Y and fill to level indicated on tank (just below fill plug).WATER FIL TEREmpty water and replace filter as recommended in manufacturer’s instructions.Excess moisture in air supply can shorten air motor life and cause erratic operation.SLIDING HEADRam can be moved from left to right.Do not attempt to move ram while press is in operation.OPERATING INSTRUCTIONSRemove all items from press bed before operating winch.Do not operate press without all press bed pins in place. The winch and winch cable are designed to support the weight of the press bed only. Using the press without the pins in place can result in damage to the press, personal injury or death.TO RAISE OR LOWER PRESS BED• Once press bed has been positioned and all pins are in place, release tension on cable so press bed is supported entirely by the press pins.• Move winch handle toward back of press to lower bed.• Move winch handle toward front of press to raise bed.TO RETRACT RAM1. Open release valve by turning counter-clockwise.2. Move control valve handle to extreme right.TO LOWER RAM1. Move control valve handle to the left.TO CONTROL RAM SPEED• Open release valve for faster ram speed.• Close release valve when ram contacts work surface.• Ram will not apply pressure until release valve is closed.Keep air control valve handle in center position when press is not in use.Do not leave air supply connected when press is not in use. Pressure will force oil into air lines and air motor.Do not overextend ram. This device is equipped with a safety release valve; however, overextending the ram can result in damage to equipment, personal injury or death.CAUTIONCAUTIONCAUTION WARNINGWARNINGCAUTION SPECIFICATIONS & OPERATING INSTRUCTIONSNOTESNote:- RETAIN THIS MANUAL FOR FUTURE REFERENCE.- RETAIN AIR MOTOR AND WINCH MANUALS FOR FUTURE REFERENCE.- REFER TO AIR MOTOR MANUAL FOR MAINTENANCE INSTRUCTIONS.FRONT VIEWPARTS DIAGRAM SLIDING HEAD RAM EXTENSION LINEAIR MOTOR (#2)RAM RETURN LINE AIR EXHAUST VALVESRELEASE VALVEWINCH (#4)FLUID LEVELSPRESS PIN (#1)PRESS PIN (#1)(150 TON ONLY)PRESS PIN (#1)BYPASS LINEWATER FILTER RELEASE VALVEAIR SUPPLYAIR CONTROL VALVE (#3)RELEASE VALVEPRESS PLATES (#5)SIDE VIEWBACK VIEWITEM NO. ARCAN PART NO. DESCRIPTION QTY.1RSCBP1225 Press Pin (100 Ton Press) 4RSCBP1225 Press Pin (150 Ton Press)62 RS150AM Air Motor 13 RS150CV Rexroth Control Valve 14 RS150W Winch (only) 15 RS150PP Press Plate 26 RS310012 Pushing Adapter 17 RSBS1 Bearing Shield1PUSHING ADAPTER (#6)BEARING SHIELD (#7)。
