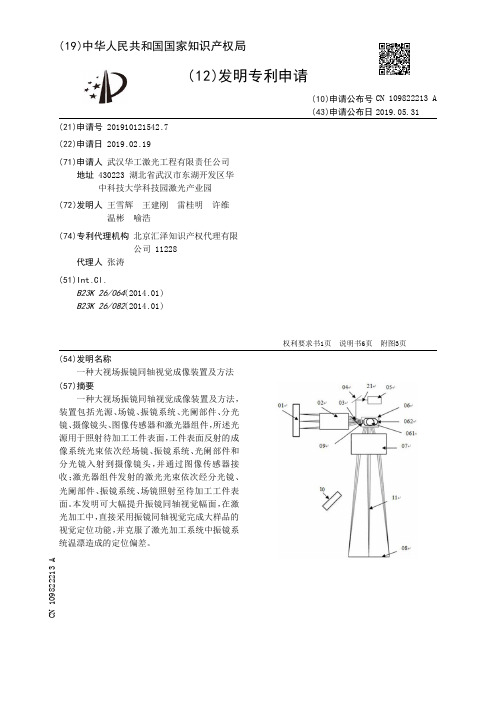

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910121542.7(22)申请日 2019.02.19(71)申请人 武汉华工激光工程有限责任公司地址 430223 湖北省武汉市东湖开发区华中科技大学科技园激光产业园(72)发明人 王雪辉　王建刚　雷桂明　许维　温彬　喻浩　(74)专利代理机构 北京汇泽知识产权代理有限公司 11228代理人 张涛(51)Int.Cl.B23K 26/064(2014.01)B23K 26/082(2014.01)(54)发明名称一种大视场振镜同轴视觉成像装置及方法(57)摘要一种大视场振镜同轴视觉成像装置及方法，装置包括光源、场镜、振镜系统、光阑部件、分光镜、摄像镜头、图像传感器和激光器组件，所述光源用于照射待加工工件表面，工件表面反射的成像系统光束依次经场镜、振镜系统、光阑部件和分光镜入射到摄像镜头，并通过图像传感器接收；激光器组件发射的激光光束依次经分光镜、光阑部件、振镜系统、场镜照射至待加工工件表面。

本发明可大幅提升振镜同轴视觉幅面，在激光加工中，直接采用振镜同轴视觉完成大样品的视觉定位功能，并克服了激光加工系统中振镜系统温漂造成的定位偏差。

权利要求书1页 说明书6页 附图3页CN 109822213 A 2019.05.31C N 109822213A1.一种大视场振镜同轴视觉成像装置，其特征在于，所述装置包括光源、场镜、振镜系统、光阑部件、分光镜、摄像镜头、图像传感器、激光器组件，所述光源用于照射待加工工件表面，所述待加工工件表面的成像系统光束依次经所述场镜、所述振镜系统、所述光阑部件、所述分光镜入射到摄像镜头，并通过图像传感器接收；所述激光器组件发射的激光光束依次经所述分光镜、所述光阑部件、所述振镜系统、所述场镜聚集至所述待加工工件表面。

2.一种大视场振镜同轴视觉成像方法，其特征在于，所述方法包括：待加工工件表面反射的成像系统光束依次经场镜、振镜系统、光阑部件、分光镜入射到摄像镜头，并通过图像传感器接收；激光器发射的激光光束依次经过激光全反镜、分光镜和光阑部件到达振镜系统内，并通过场镜聚焦到待测工件表面上。

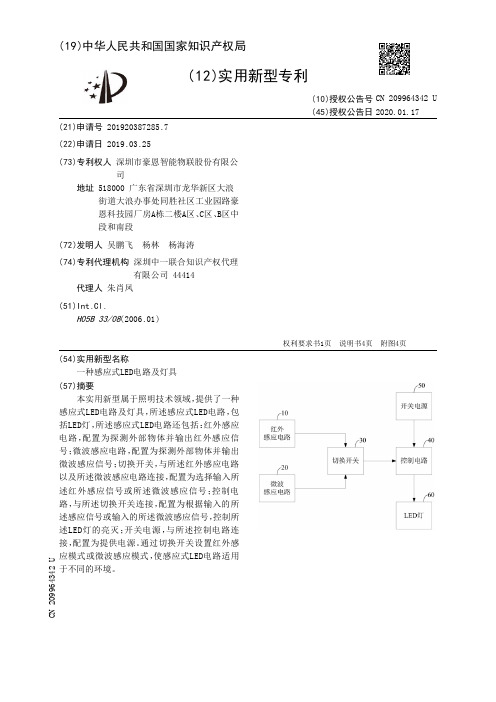

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920387285.7(22)申请日 2019.03.25(73)专利权人 深圳市豪恩智能物联股份有限公司地址 518000 广东省深圳市龙华新区大浪街道大浪办事处同胜社区工业园路豪恩科技园厂房A栋二楼A区、C区、B区中段和南段(72)发明人 吴鹏飞　杨林　杨海涛　(74)专利代理机构 深圳中一联合知识产权代理有限公司 44414代理人 朱肖凤(51)Int.Cl.H05B 33/08(2006.01)(54)实用新型名称一种感应式LED电路及灯具(57)摘要本实用新型属于照明技术领域，提供了一种感应式LED电路及灯具，所述感应式LED电路，包括LED灯，所述感应式LED电路还包括：红外感应电路，配置为探测外部物体并输出红外感应信号；微波感应电路，配置为探测外部物体并输出微波感应信号；切换开关，与所述红外感应电路以及所述微波感应电路连接，配置为选择输入所述红外感应信号或所述微波感应信号；控制电路，与所述切换开关连接，配置为根据输入的所述感应信号或输入的所述微波感应信号，控制所述LED灯的亮灭；开关电源，与所述控制电路连接，配置为提供电源。

通过切换开关设置红外感应模式或微波感应模式，使感应式LED电路适用于不同的环境。

权利要求书1页 说明书4页 附图4页CN 209964342 U 2020.01.17C N 209964342U权　利　要　求　书1/1页CN 209964342 U1.一种感应式LED电路，包括LED灯，其特征在于，所述感应式LED电路还包括：红外感应电路，配置为探测外部物体并输出红外感应信号；微波感应电路，配置为探测外部物体并输出微波感应信号；切换开关，与所述红外感应电路以及所述微波感应电路连接，配置为选择输入所述红外感应信号或所述微波感应信号；控制电路，与所述切换开关连接，配置为根据输入的所述感应信号或输入的所述微波感应信号，控制所述LED灯的亮灭；开关电源，与所述控制电路连接，配置为提供电源。

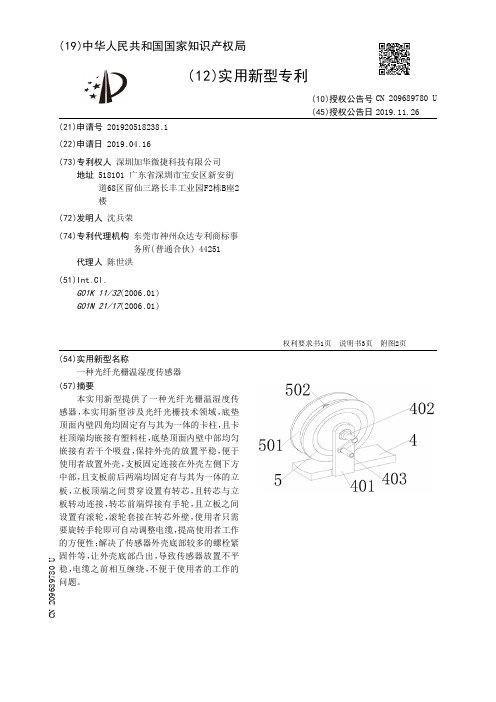

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920518238.1(22)申请日 2019.04.16(73)专利权人 深圳加华微捷科技有限公司地址 518101 广东省深圳市宝安区新安街道68区留仙三路长丰工业园F2栋B座2楼(72)发明人 沈兵荣　(74)专利代理机构 东莞市神州众达专利商标事务所(普通合伙) 44251代理人 陈世洪(51)Int.Cl.G01K 11/32(2006.01)G01N 21/17(2006.01)(54)实用新型名称一种光纤光栅温湿度传感器(57)摘要本实用新型提供了一种光纤光栅温湿度传感器，本实用新型涉及光纤光栅技术领域，底垫顶面内壁四角均固定有与其为一体的卡柱，且卡柱顶端均嵌接有塑料柱，底垫顶面内壁中部均匀嵌接有若干个吸盘，保持外壳的放置平稳，便于使用者放置外壳，支板固定连接在外壳左侧下方中部，且支板前后两端均固定有与其为一体的立板，立板顶端之间贯穿设置有转芯，且转芯与立板转动连接，转芯前端焊接有手轮，且立板之间设置有滚轮，滚轮套接在转芯外壁，使用者只需要旋转手轮即可自动调整电缆，提高使用者工作的方便性；解决了传感器外壳底部较多的螺栓紧固件等，让外壳底部凸出，导致传感器放置不平稳，电缆之前相互缠绕，不便于使用者的工作的问题。

权利要求书1页 说明书3页 附图2页CN 209689780 U 2019.11.26C N 209689780U权　利　要　求　书1/1页CN 209689780 U1.一种光纤光栅温湿度传感器，所述光纤光栅温湿度传感器包括外壳(1)和底垫(2)，所述底垫(2)卡接在外壳(1)底部，其特征在于：所述底垫(2)顶面内壁四角均固定有与其为一体的卡柱(201)，且卡柱(201)顶端均嵌接有塑料柱(202)，所述底垫(2)顶面内壁中部均匀嵌接有若干个吸盘(3)；支板(4)，所述支板(4)固定连接在外壳(1)左侧下方中部，且支板(4)前后两端均固定有与其为一体的立板(401)，所述立板(401)顶端之间贯穿设置有转芯(402)，且转芯(402)与立板(401)转动连接，所述转芯(402)前端焊接有手轮(403)，且立板(401)之间设置有滚轮(5)，所述滚轮(5)套接在转芯(402)外壁，且滚轮(5)外侧开有预留槽(501)，所述滚轮(5)外壁顶端开有卡槽(502)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920321400.0(22)申请日 2019.03.13(73)专利权人 重庆三峡学院地址 404019 重庆市万州区天星路666号(72)发明人 方伟鉴　谢玉清　(74)专利代理机构 重庆乐泰知识产权代理事务所(普通合伙) 50221代理人 刘敏(51)Int.Cl.G01N 21/01(2006.01)G01N 21/552(2014.01)(54)实用新型名称一种以紫外固化胶为纤芯的光纤SPR传感器(57)摘要本实用新型提出了一种以紫外固化胶为纤芯的光纤SPR传感器，包括光源、注光光纤、玻璃V槽片、收光光纤、光谱仪；玻璃V槽片两端各有一个压片，中间处设置一条注有高折射率透明紫外固化胶的V槽，注光光纤和收光光纤分别被紫外固化胶固化在V槽的左右端用于连接光源和光谱仪，在紫外固化胶上表面镀50nm金膜，宽谱光在紫外固化胶和金膜界面产生SPR效应；将制作完成的SPR传感探针置于待测液体环境中，通过光谱仪解调出的SPR共振波长即可检测液体的折射率；本实用新型结构简单、使用方便，通过利用透明紫外固化胶的高折射率性质能够使光纤SPR传感器检测范围增大，可检测折射率更高的液体。

权利要求书1页 说明书4页 附图1页CN 209589822 U 2019.11.05C N 209589822U权　利　要　求　书1/1页CN 209589822 U1.一种以紫外固化胶为纤芯的光纤SPR传感器，其特征在于，包括依次相连的光源、注光光纤、玻璃V槽片、收光光纤、光谱仪；玻璃V槽片中注满透明紫外固化胶，并紫外固化胶表面镀50nm金膜，注光光纤和收光光纤分别插入玻璃V槽片两端；注光光纤将光源发出的宽谱光传输至紫外固化胶中，在紫外固化胶和金膜界面产生SPR效应；用收光光纤接收发生SPR 效应后的宽谱光，并将光信号传输到光谱仪，进行信号采集和解调，将制作完成的玻璃V槽片置于待测液体环境中，通过光谱仪解调出的SPR共振波长的不同值即可检测出液体的折射率。

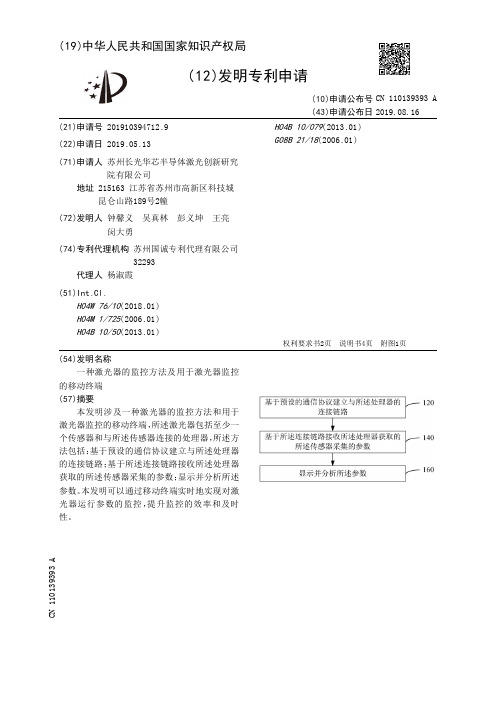

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910394712.9(22)申请日 2019.05.13(71)申请人 苏州长光华芯半导体激光创新研究院有限公司地址 215163 江苏省苏州市高新区科技城昆仑山路189号2幢(72)发明人 钟馨义　吴真林　彭义坤　王亮　闵大勇　(74)专利代理机构 苏州国诚专利代理有限公司 32293代理人 杨淑霞(51)Int.Cl.H04W 76/10(2018.01)H04M 1/725(2006.01)H04B 10/50(2013.01)H04B 10/079(2013.01)G08B 21/18(2006.01)

(54)发明名称一种激光器的监控方法及用于激光器监控的移动终端(57)摘要本发明涉及一种激光器的监控方法和用于激光器监控的移动终端，所述激光器包括至少一个传感器和与所述传感器连接的处理器，所述方法包括：基于预设的通信协议建立与所述处理器的连接链路；基于所述连接链路接收所述处理器获取的所述传感器采集的参数；显示并分析所述参数。本发明可以通过移动终端实时地实现对激光器运行参数的监控，提升监控的效率和及时性。

权利要求书2页 说明书4页 附图1页

CN 110139393 A2019.08.16

CN 110139393 A1.一种激光器的监控方法，其特征在于，所述激光器包括至少一个传感器和与所述传感器连接的处理器，所述方法包括：基于预设的通信协议建立与所述处理器的连接链路；基于所述连接链路接收所述处理器获取的所述传感器采集的参数；显示并分析所述参数。2.根据权利要求1所述的方法，其特征在于，所述基于预设的通信协议建立与所述处理器的连接链路，包括：基于用户信息，确定所述第一用户信息是否为预设的用户信息；若是，则确定与所述处理器之间的通信协议；基于所述通信协议建立与所述处理器的连接链路。3.根据权利要求2所述的方法，其特征在于，所述用户信息至少具有一个。4.根据权利要求1所述的方法，其特征在于，基于所述连接链路接收所述处理器获取的所述传感器采集的参数，包括：接收触摸操作；基于所述触摸操作确定所述触摸操作产生的参数指令，所述参数指令指示需要显示或分析的目标参数；基于所述参数指令，通过所述连接链路从所述处理器获取所述传感器采集的所述目标参数。5.根据权利要求1所述的方法，其特征在于，所述显示并分析所述参数，包括：在显示屏上显示所述参数；当所述参数异常时，通过震动或铃声的方式发出报警信息。6.一种移动终端，应用于激光器的监控，所述所述激光器包括至少一个传感器和与所述传感器连接的处理器，其特征在于，包括：建立模块，用于基于预设的通信协议建立与所述处理器的连接链路；获取模块，用于基于所述连接链路接收所述处理器获取的所述传感器采集的参数；分析模块，用于显示并分析所述参数。7.根据权利要求6所述的移动终端，其特征在于，所述建立模块还用于：基于用户信息，确定所述第一用户信息是否为预设的用户信息；若是，则确定与所述处理器之间的通信协议；基于所述通信协议建立与所述处理器的连接链路。8.根据权利要求7所述的移动终端，其特征在于，所述用户信息至少具有一个。9.根据权利要求6所述的移动终端，其特征在于，所述获取模块具体用于：接收触摸操作；基于所述触摸操作确定所述触摸操作产生的参数指令，所述参数指令指示需要显示或分析的目标参数；基于所述参数指令，通过所述连接链路从所述处理器获取所述传感器采集的所述目标参数。10.根据权利要求6所述的移动终端，其特征在于，所述分析模块用于：在显示屏上显示所述参数；
