(10)授权公告号 (45)授权公告日 2014.01.15C N 203396450U (21)申请号 201320302283.6(22)申请日 2013.05.29G01F 23/26(2006.01)(73)专利权人田强地址610017 四川省成都市狮马路98号太升大厦806专利权人陈晓萍(72)发明人田强 陈晓萍(74)专利代理机构成都科奥专利事务所(普通合伙) 51101代理人尹光成余丽生(54)实用新型名称一种新型电容式传感器(57)摘要一种新型电容式传感器，将它置于储液罐中，主要用于储液罐内液位高度的检测。

让人们可从显示屏上观察到储液罐内液位的真实再现。

该新型电容式传感器是以现有电容式传感器为基础改造而成。

它包含有一个呈圆筒状的外电极，而它呈圆筒状的内电极是由两个结构形状完全相同、尺寸大小完全相同、容量参数完全相同呈圆筒状的上内电极和下内电极同轴重叠在一起，并在它们之间用绝缘衬套隔开而成。

于是它们分别与呈圆筒状的外电极构成一个上电容和一个下电容，且容量性能完全相同的两个圆筒状电容，从而形成一种双电容结构的新型电容式传感器。

该新型电容式传感器能实时全自动地对罐内液体的零液位电容值和满液位电容值进行标定，彻底摆脱液位的计算对介电常数的依赖，即罐内无论盛装任何液体，本传感器都无需做任何设定，都能正确显示液位高度。

它还能彻底克服现有传感器的电容值受导线和（温度、纯度、密度）的影响，造成显示液位与实际液位有差异的问题。

(51)Int.Cl.权利要求书1页 说明书4页 附图4页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书4页 附图4页(10)授权公告号CN 203396450 U1/1页1.一种新型电容式传感器，含有一个呈圆筒状的外电极（1），其特征是这种新型电容式传感器中呈圆筒状的内电极是由两个结构形状完全相同、尺寸大小完全相同、容量参数完全相同呈圆筒状的上内电极（3）和呈圆筒状的下内电极（2）同轴重叠在一起，并在它们之间用绝缘衬套（4）隔开而成，于是它们分别与呈圆筒状的外电极（1）构成一个圆筒状的上电容（5）和一个圆筒状的下电容（6）。

专利名称：一种温度传感器专利类型：实用新型专利
发明人：艾军,万信才
申请号：CN201820288824.7申请日：20180301
公开号：CN207832340U
公开日：
20180907
专利内容由知识产权出版社提供
摘要：温度传感器通常由感知输出部和装配部两大部分组成，输出端连接热敏电阻置入装配部经密封圈密封。

外部环境的高低温环境下产品收缩率不一致从而导致连接处产生间隙。

传感器线束部分在震动过程中会带动传感器接头转动，使得感知输出部在装配部内旋转。

热敏电阻导线也跟随旋转甚至缠绕，装配处旋转致使连接处反复摩擦使得装配间隙逐渐变大。

这些情况都会是温度传感器失效。

为了解决上述问题，本实用新型的解决方案是装配部的内部设定限位槽，感知输出部对应设置凸起，使得两部分相互限位，防止反复摩擦增大装配间隙，影响温度传感器的密封性，防止热敏电阻连接线被转断，影响温度传感器使用寿命。

申请人：武汉卡尔玛汽车电子有限公司
地址：430024 湖北省武汉市经济开发区3MA地块车城大道220号研发楼3楼306号房
国籍：CN
更多信息请下载全文后查看。

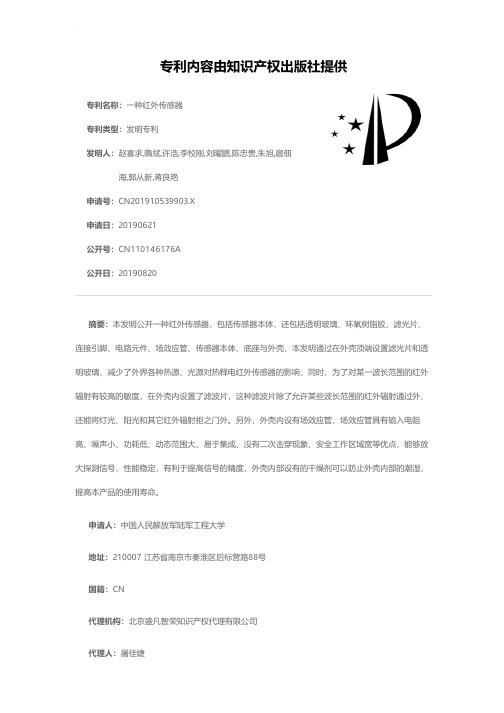

专利名称：一种红外传感器
专利类型：发明专利
发明人：赵喜求,隋斌,许浩,李校刚,刘曜鹏,陈忠贵,朱旭,扈佃海,郭从新,蒋良艳
申请号：CN201910539903.X
申请日：20190621
公开号：CN110146176A
公开日：
20190820
专利内容由知识产权出版社提供
摘要：本发明公开一种红外传感器，包括传感器本体，还包括透明玻璃、环氧树脂胶、滤光片、连接引脚、电路元件、场效应管、传感器本体、底座与外壳，本发明通过在外壳顶端设置滤光片和透明玻璃，减少了外界各种热源、光源对热释电红外传感器的影响；同时，为了对某一波长范围的红外辐射有较高的敏度，在外壳内设置了滤波片，这种滤波片除了允许某些波长范围的红外辐射通过外，还能将灯光、阳光和其它红外辐射拒之门外。

另外，外壳内设有场效应管，场效应管具有输入电阻高、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，能够放大探测信号，性能稳定，有利于提高信号的精度，外壳内部设有的干燥剂可以防止外壳内部的潮湿，提高本产品的使用寿命。

申请人：中国人民解放军陆军工程大学
地址：210007 江苏省南京市秦淮区后标营路88号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：屠佳婕
更多信息请下载全文后查看。

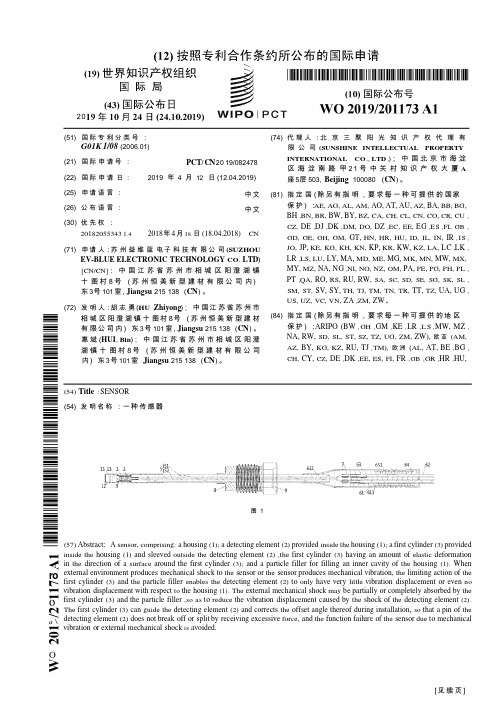

20(51)国际专利分类号：(74)代理人：北京三聚阳光知识产权代理有G01K1/08(2006.01)限公司(SUNSHINE INTELLECTUAL PROPERTY(21)国际申请号：PCT/CN2019/082478INTERNATIONAL CO.,LTD.);中国北京市海淀区海淀南路甲21号中关村知识产权大厦A(22)国际申请日：2019年4月12日(12.04.2019)座5层503,Beijing100080(CN)。

(25)申请语言：中文(81)指定国(除另有指明，要求每一种可提供的国家(26)公布语言：中文保护)：AE,AG,AL,AM,AO,AT,AU,AZ,BA,BB,BG,BH，BN,BR,BW,BY,BZ,CA,CH,CL,CN,CO,CR,CU，(30)优先权：CZ,DE，DJ，DK，DM,DO,DZ，EC,EE,EG，ES，FI,GB，201820553431.42018年4月18日(18.04.2018)CN GD,GE,GH,GM,GT,HN,HR,HU,ID,IL,IN,IR，IS，(71)申请人:苏州益维蓝电子科技有限公司(SUZHOU JO,JP,KE,KG,KH,KN,KP,KR,KW,KZ,LA,LC，LK，EV-BLUE ELECTRONIC TECHNOLOGY CO.LTD)LR，LS,LU,LY,MA,MD,ME,MG,MK,MN,MW,MX, [CN/CN]:中国江苏省苏州市相城区阳澄湖镇MY,MZ,NA,NG，NI,NO,NZ,OM,PA,PE,PG,PH,PL，十图村8号(苏州恒美新型建材有限公司内)PT，QA,RO,RS,RU,RW,SA,SC,SD,SE,SG,SK,SL，东3号101室,Jiangsu215138(CN)。

SM,ST,SV,SY,TH,TJ,TM,TN,TR,TT,TZ,UA,UG，US,UZ,VC,VN,ZA，ZM,ZW。

[19]中华人民共和国国家知识产权局[12]发明专利申请公开说明书[11]公开号CN 1693899A [43]公开日2005年11月9日[21]申请号200510026452.8[22]申请日2005.06.03[21]申请号200510026452.8[71]申请人中国科学院上海光学精密机械研究所地址201800上海市800－211邮政信箱[72]发明人方祖捷 黄冲 蔡海文 瞿荣辉 [74]专利代理机构上海新天专利代理有限公司代理人张泽纯[51]Int.CI 7G01P 15/03G01P 15/02权利要求书 2 页 说明书 8 页 附图 4 页[54]发明名称加速度传感器[57]摘要一种加速度传感器，其构成是：一重块固定在第一光纤段中间，该第一光纤段和第二光纤段的两端分别与第一光纤耦合器和第二光纤耦合器相连接构成一个非平衡马赫－曾德干涉仪，所述的第一光纤段和第二光纤段用粘结胶固定在底座的第一支座和第二支座上；一宽带光源与所述的非平衡马赫－曾德干涉仪的输入端相连；该非平衡马赫－曾德干涉仪输出端经光信号的探测器和信号处理电路模块相连。

200510026452.8权 利 要 求 书第1/2页 1、一种加速度传感器，特征是其构成：一重块(1)固定在第一光纤段(11)上，该第一光纤段(11)和第二光纤段(12)的两端分别与第一光纤耦合器(21)和第二光纤耦合器(22)相连接构成一个非平衡马赫—曾德干涉仪，所述的第一光纤段(11)和第二光纤段(12)用粘结胶(3)固定在底座(4)的第一支座(41)和第二支座(42)上；一宽带光源(7)与所述的非平衡马赫—曾德干涉仪的输入端相连；该非平衡马赫—曾德干涉仪输出端经光信号的探测器(81)和信号处理电路模块(82)相连。

2、根据权利要求1所述的加速度传感器，其特征在于所述的第一光纤耦合器(21)和第二光纤耦合器(22)均为3×3光纤耦合器。

3、根据权利要求1所述的加速度传感器，其特征在于所述的第一光纤耦合器(21)为2×2光纤耦合器，而第二光纤耦合器(22)为3×3光纤耦合器，所述的第二光纤耦合器(22)的三个输出端经经三路光信号的探测器(81)和信号处理电路模块(82)相连。
