(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920391645.0(22)申请日 2019.03.26(73)专利权人 深圳市久喜电子有限公司地址 518125 广东省深圳市宝安区新桥街道新桥社区石场路6号A栋一层、二层、三层(72)发明人 朱荣源　梅东海　(74)专利代理机构 佛山市广盈专利商标事务所(普通合伙) 44339代理人 李俊(51)Int.Cl.G01K 7/22(2006.01)(54)实用新型名称一种新型的温度传感器装置(57)摘要本实用新型公开了一种新型的温度传感器装置，包括形成有收容腔的头部，位于收容腔内的热敏电阻，与热敏电阻连接的导线，若干个保护筒体；收容腔内填充有环氧树脂，保护筒体一端内壁连接有沿轴向向外延伸的连接壁，连接壁设有外螺纹，保护筒体另一端内壁设有与所述外螺纹匹配的内螺纹，保护筒体一端粘接有第一防水橡胶圈，保护筒体另一端粘接有第二防水橡胶圈，头部连接在其中一个保护筒体端部。

本实用新型提供的新型的温度传感器装置，可灵活增减保护筒体的个数，从而可将热敏电阻送至不同深度的探测位置，实用性较强，且相邻保护筒体拼接处通过第一防水橡胶圈和第二防水橡胶圈相挤压，密封性较好，有效防止了拼接处渗水或者漏气。

权利要求书1页 说明书2页 附图1页CN 209605968 U 2019.11.08C N 209605968U权　利　要　求　书1/1页CN 209605968 U1.一种新型的温度传感器装置，其特征在于，包括形成有收容腔的头部(1)，位于收容腔内的热敏电阻(2)，与热敏电阻(2)连接的导线(21)，若干个保护筒体(4)；所述收容腔内填充有环氧树脂(3)，所述保护筒体一端(41)内壁连接有沿轴向向外延伸的连接壁(6)，所述连接壁(6)设有外螺纹，所述保护筒体另一端(42)内壁设有与所述外螺纹匹配的内螺纹，所述保护筒体一端(41)粘接有第一防水橡胶圈(51)，所述保护筒体另一端(42)粘接有第二防水橡胶圈(52)，相邻保护筒体(4)通过连接壁(6)连接且第一防水橡胶圈(51)和第二防水橡胶圈(52)相挤压，所述头部(1)连接在其中一个保护筒体(4)端部，所述导线(21)依次穿过头部(1)和保护筒体(4)。

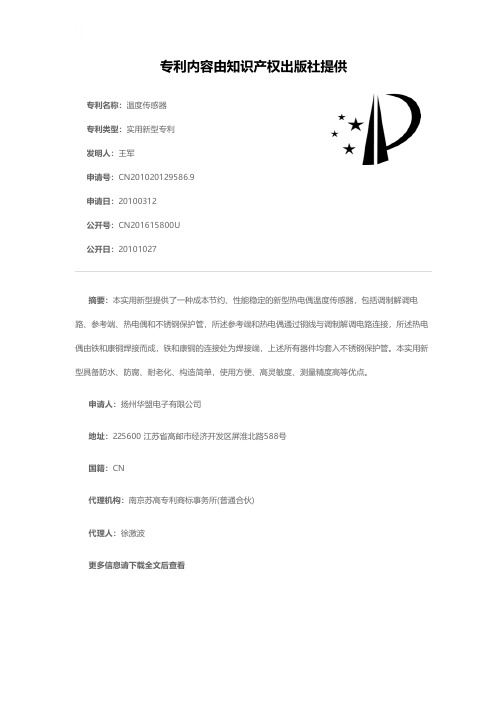

专利名称：温度传感器
专利类型：实用新型专利
发明人：王军
申请号：CN201020129586.9申请日：20100312
公开号：CN201615800U
公开日：
20101027
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种成本节约、性能稳定的新型热电偶温度传感器，包括调制解调电路、参考端、热电偶和不锈钢保护管，所述参考端和热电偶通过铜线与调制解调电路连接，所述热电偶由铁和康铜焊接而成，铁和康铜的连接处为焊接端，上述所有器件均套入不锈钢保护管。

本实用新型具备防水、防腐、耐老化、构造简单，使用方便、高灵敏度、测量精度高等优点。

申请人：扬州华盟电子有限公司
地址：225600 江苏省高邮市经济开发区屏淮北路588号
国籍：CN
代理机构：南京苏高专利商标事务所(普通合伙)
代理人：徐激波
更多信息请下载全文后查看。

专利名称：一种传感器自动检测设备专利类型：实用新型专利
发明人：李晶,黄玮,伍小岐,阳干明申请号：CN201721034754.4
申请日：20170817
公开号：CN207238523U
公开日：
20180417
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种传感器自动检测设备，包括：机架，机架上具有上料台，弹性件或存放有弹性件的上料盘可置于所述上料台上；至少一检测装置，包括施压装置、接线装置和第一检测器，所述的接线装置用于将传感器的接线与所述的第一检测器相连，所述的施压装置用于向传感器施加压力，所述的第一检测器用于检测传感器受压力时产生的信号；上料装置，用于将上料台上的弹性件移动至所述的检测装置上以供检测。

本实用新型能够自动实现对传感器的检测，能够有效提高检测效率，减轻工人劳动强度。

申请人：中山市蓝海自动化设备有限公司
地址：528400 广东省中山市火炬开发区步云路13号祥怡居7幢之一
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：胡荣
更多信息请下载全文后查看。

专利名称：红外线传感器专利类型：发明专利
发明人：柴山胜己
申请号：CN01822193.9申请日：20010410
公开号：CN1488070A 公开日：
20040407
专利内容由知识产权出版社提供
摘要：本发明提供一种红外线传感器，具有支承构件、多晶硅膜、SiO、铝膜、及热吸收层；该支承构件包含支承膜和具有空心部分并对支承膜进行支承的基板；该多晶硅膜从空心部分的上部形成到基板的上部；该SiO形成于多晶硅膜上，具有空心部分上部的第1接触孔和基板的上部第2接触孔；该铝膜通过第1连接孔与多晶硅膜连接，与通过第2接触孔邻接的多晶硅膜连接；该热吸收层覆盖第1接触孔的上部地形成于空心部分的上部；铝膜在空心部分的上部隔着该对应的多晶硅膜和SiO层叠。

申请人：浜松光子学株式会社
地址：日本静冈县
国籍：JP
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：李德山
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910306875.7(22)申请日 2019.04.17(71)申请人 佛山金田申电子有限公司地址 528306 广东省佛山市顺德区容桂容里居委会昌宝西路33号天富来国际工业城三期22座五层503单元(72)发明人 麦剑源　彭晓占　(74)专利代理机构 广州科峻专利代理事务所(普通合伙) 44445代理人 唐海斐(51)Int.Cl.G01F 23/292(2006.01)(54)发明名称多用途传感装置(57)摘要本发明公开了一种多用途传感装置，包括传感模组，传感模组的ICA芯片以及显示模块；所述显示模块与ICA芯片连接，且ICA芯片的逻辑判定结果采用PWM进行输出；所述传感器模组包括红外光发射管组、红外光电接收管组、限流电阻和分压电阻，红外光发射管组与限流电阻连接，红外光电接收管组与分压电阻串联连接，所述红外光电接收管组与ICA芯片连接。

本发明通过不同模块实现不同功能，也可以通过模块组合实现多样化功能；ICA芯片通过根据逻辑判定结果进行PWM输出，不同状态输出状态不同，因此可避免损坏和未插入的信号检测，增加电路稳定性并且传感器同探头分离，避免液体二次污染。

权利要求书1页 说明书4页 附图6页CN 109945952 A 2019.06.28C N 109945952A权　利　要　求　书1/1页CN 109945952 A1.一种多用途传感装置，其特征在于，包括用于侦测液体、物体的传感模组，用于逻辑判定、沟通传感模组的ICA芯片以及输出逻辑判定结果的显示模块；所述显示模块与ICA芯片连接，且ICA芯片的逻辑判定结果采用PWM进行输出；所述传感器模组包括红外光发射管组、红外光电接收管组、限流电阻和分压电阻，红外光发射管组与限流电阻串联连接，红外光电接收管组与分压电阻连接，所述红外光电接收管组与ICA芯片连接。
