【CN210069944U】一种防干烧传感器及应用其的红外灶【专利】

专利名称：一种防干烧智能燃气灶专利类型：实用新型专利
发明人：蒋鹏,吴茂达,裴高原
申请号：CN201921845476.X 申请日：20191030
公开号：CN211041048U
公开日：
20200717
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防干烧智能燃气灶。

包括灶面板，所述灶面板的上端一侧转动连接有控制钮，所述灶面板的上端固定连接有锅架。

该实用新型装置通过设置温度传感器与压力传感器时刻采集数据，进过信号调节电路将数据反馈给控制模块，分析为温度超过298摄氏度并且压力变化速率满足干烧特性时，则判断为干烧，通过设置气敏传感器，无论燃气灶是否进入工作，均一直监测周围的甲烷浓度，若超出设定值，择控制外围驱动电路触发控制模块发出指令给电磁阀闭合，同时发出指令给反馈器进行蜂鸣和长亮，该实用新型装置能够有效避免在进行长时间烹饪时，发生的干烧、空烧现象，同时具备在燃气出现泄漏情况，得到及时的提醒和警示，并且主动阻断潜在危险。

申请人：贵州大学
地址：550000 贵州省贵阳市花溪区贵州大学北校区
国籍：CN
代理机构：合肥方舟知识产权代理事务所(普通合伙)
代理人：宋萍
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821426924.8(22)申请日 2018.08.31(73)专利权人 深圳和而泰智能控制股份有限公司地址 518000 广东省深圳市高新区南区深圳航天科技创新研究院D座10楼(72)发明人 孙梓博　严仕培　(74)专利代理机构 深圳市六加知识产权代理有限公司 44372代理人 宋建平(51)Int.Cl.F24C 3/12(2006.01)F24C 3/08(2006.01)F24C 15/00(2006.01)(54)实用新型名称一种防干烧装置和燃气灶(57)摘要本实用新型涉及防干烧装置领域，公开了一种防干烧装置和燃气灶，其中防干烧装置包括：加热组件；感应组件，其包括红外温度传感器和电路板，所述红外感应传感器设置于所述电路板；隔热装置，其一端设置有所述加热组件，另一端设置有所述感应组件；控制板，其分别电连接于所述电路板和所述加热组件。

通过上述感应组件设置于隔热装置的一端，避免锅底的高温对感应组件造成损伤，进而提高了感应组件的使用寿命，可靠性高。

权利要求书1页 说明书4页 附图3页CN 209130929 U 2019.07.19C N 209130929U1.一种防干烧装置，其特征在于，包括：加热组件；感应组件，其包括红外温度传感器和电路板，所述红外温度传感器设置于所述电路板；隔热装置，其一端设置有所述加热组件，另一端设置有所述感应组件；控制板，其分别电连接于所述电路板和所述加热组件。

2.根据权利要求1所述的防干烧装置，其特征在于，所述隔热装置包括隔热管。

3.根据权利要求2所述的防干烧装置，其特征在于，所述隔热管外表面设有陶瓷纤维层。

4.根据权利要求2所述的防干烧装置，其特征在于，所述隔热装置还包括隔热板，所述隔热板分别设置于所述隔热管的相对两侧，并形成第一收容腔，所述隔热管远离所述加热组件的一端收容于所述第一收容腔。

专利名称：一种具有防干烧功能的集成灶及防干烧系统专利类型：发明专利
发明人：艾穗江,石志鹏,卢智春,石颖青,魏立
申请号：CN201910450807.8
申请日：20190528
公开号：CN110260366A
公开日：
20190920
专利内容由知识产权出版社提供
摘要：本发明公开一种具有防干烧功能的集成灶，包括若干个灶头和控制器，其特征在于，在各所述灶头上方分别设有用于检测对应灶头上锅具温度的热电堆红外传感器，所述热电堆红外传感器与所述控制器电连接，所述热电堆红外传感器将锅具温度T反馈至所述控制器，所述控制器根据所述锅具温度T判断是否干烧，若所述锅具温度T在设定温度范围内则判断为干烧，所述设定温度范围为270℃‑300℃。

充分考虑环境温度和锅具移动等因素，使得本发明的防干烧功能更加有效可靠、智能化、人性化。

本发明还提供一种防干烧系统。

申请人：广东万家乐厨房科技有限公司
地址：528333 广东省佛山市顺德区大良顺峰山工业区
国籍：CN
代理机构：佛山东平知识产权事务所(普通合伙)
代理人：龙孟华
更多信息请下载全文后查看。

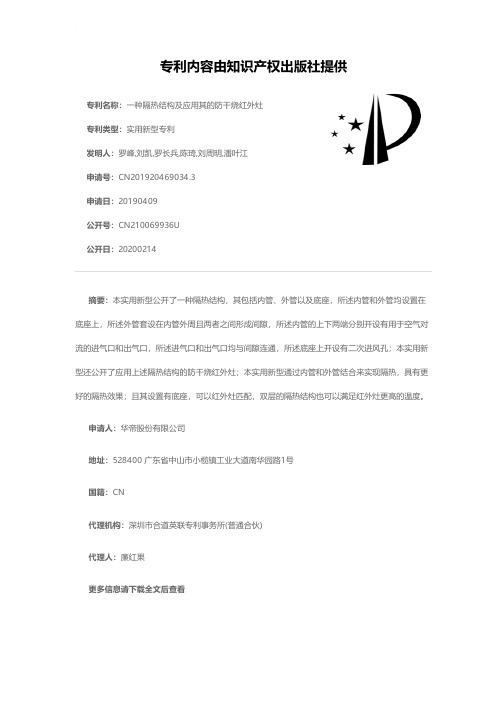

专利名称：一种隔热结构及应用其的防干烧红外灶专利类型：实用新型专利
发明人：罗峰,刘凯,罗长兵,陈琦,刘周明,潘叶江
申请号：CN201920469034.3
申请日：20190409
公开号：CN210069936U
公开日：
20200214
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种隔热结构，其包括内管、外管以及底座，所述内管和外管均设置在底座上，所述外管套设在内管外周且两者之间形成间隙，所述内管的上下两端分别开设有用于空气对流的进气口和出气口，所述进气口和出气口均与间隙连通，所述底座上开设有二次进风孔；本实用新型还公开了应用上述隔热结构的防干烧红外灶；本实用新型通过内管和外管结合来实现隔热，具有更好的隔热效果；且其设置有底座，可以红外灶匹配，双层的隔热结构也可以满足红外灶更高的温度。

申请人：华帝股份有限公司
地址：528400 广东省中山市小榄镇工业大道南华园路1号
国籍：CN
代理机构：深圳市合道英联专利事务所(普通合伙)
代理人：廉红果
更多信息请下载全文后查看。

专利名称：一种防干烧装置和燃气灶
专利类型：实用新型专利
发明人：王运发,佘帅征,王光汉,段聪聪,周文通,刘梦茹申请号：CN202021772155.4
申请日：20200821
公开号：CN212378019U
公开日：
20210119
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防干烧装置和燃气灶，其中防干烧装置包括锅支架，锅支架具有中空腔体，其上放置锅具，锅支架的腔体内设置有感应元件，感应元件电连接有控制器，控制器与电磁阀电连接，当锅具放置在锅支架上时，锅具底面和感应元件接触，感应元件感测锅具及明火的相关参数，控制器根据检测到的参数确定电磁阀的开启或关闭。

还公开了一种燃气灶，包括底壳，底壳上固定连接有面板，面板上设置有如以上所述的防干烧装置。

本实用新型提供一种燃气灶，将感应元件设置在锅支架内部，当温度传感器被锅具完全压至中空锅支架内部时，此时没有火焰对温度传感器的直接接触，减少火焰的干扰，能有效提高温度传感装置精度，提升防干烧性能。

申请人：珠海格力电器股份有限公司
地址：519070 广东省珠海市前山金鸡西路
国籍：CN
代理机构：天津三元专利商标代理有限责任公司
代理人：王爱华
更多信息请下载全文后查看。

专利名称：一种防干烧燃烧器及燃气灶专利类型：实用新型专利
发明人：张蒙恩,陈雄,杨成垒,仇磊
申请号：CN201821284950.1
申请日：20180810
公开号：CN208920051U
公开日：
20190531
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种防干烧燃烧器及燃气灶，包括炉头、火盖座、外环火盖、内环火盖、温度传感器、点火针及热电偶，温度传感器安装在燃烧器的中心通孔内，外环引射器与外环火盖之间通过呈环形的外环燃气通道连通，内环引射器与内环火盖之间通过呈环形的内环燃气通道连通，在火盖座的外环燃气通道与内环燃气通道之间可拆卸安装有接污环，接污环套设在内环燃气通道的外侧，在外环火盖的顶壁的内表面和/或外表面上设置有至少两组斜筋结构。

本实用新型可提高热效率，且可有效遮挡杂物、方便清理。

申请人：青岛海尔智慧厨房电器有限公司
地址：266510 山东省青岛市青岛经济技术开发区前湾港路236号海尔工业园
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：曲艳
更多信息请下载全文后查看。

专利名称：一种防干烧燃烧器及灶具专利类型：实用新型专利
发明人：孙红梅,朱鑫,王琳,高民
申请号：CN201721255954.2
申请日：20170927
公开号：CN207262432U
公开日：
20180420
专利内容由知识产权出版社提供
摘要：本实用新型实施例提供一种防干烧燃烧器及灶具，涉及灶具燃烧器领域，能够减少由于火焰灼烧或高温辐射而导致的温度传感器的感温探头误判率高的问题。

所述防干烧燃烧器包括炉头、设置在炉头上的分气盘、以及设置在分气盘上的火盖，炉头的中心通道内设置有温度传感器，温度传感器的感温探头可与待放置在防干烧燃烧器上的锅具的底部接触，炉头上还设置有空气输送管，空气输送管一端设置有风机，另一端与炉头的中心通道连通；风机从外界吸入的空气可通过空气输送管流入炉头的中心通道。

本实用新型用于厨房燃气灶。

申请人：广东海信家电有限公司
地址：528333 广东省佛山市顺德区大良街道德胜西路北1号
国籍：CN
代理机构：北京中博世达专利商标代理有限公司
代理人：申健
更多信息请下载全文后查看。
