【CN210015155U】一种电容传感器【专利】

专利名称：一种电容压力传感器专利类型：实用新型专利
发明人：雷芬,薛光明,王君
申请号：CN201820031897.8申请日：20180109
公开号：CN207689061U
公开日：
20180803
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电容压力传感器，包括测量膜片以及固定在测量膜片上下两面的固定极板，上下两个所述固定极板和测量膜片之间形成对称的两个压腔，压腔内部均设置有环形隔离盘，压腔通过进气口连通外部环境，压腔和进气口外部配套设置有对应的球面基座，进气口穿过球面基座固定在外罩上，进气口至压腔处依次设置有隔离膜片和硅油；本实用新型使用差动电容式压力传感器比传统单电容式的灵敏度高、线性度好，在实现对被测气体测量时，且使用隔离膜片和硅油对被测气体进行过滤，将腐蚀性物质进行隔离，可适应更多的使用环境，大大提高差动式压力传感器的使用范围。

申请人：上海润璋电气设备有限公司
地址：200135 上海市奉贤区环城北路358号5幢二层A区
国籍：CN
更多信息请下载全文后查看。

(10)授权公告号 (45)授权公告日 2014.01.15C N 203396450U (21)申请号 201320302283.6(22)申请日 2013.05.29G01F 23/26(2006.01)(73)专利权人田强地址610017 四川省成都市狮马路98号太升大厦806专利权人陈晓萍(72)发明人田强 陈晓萍(74)专利代理机构成都科奥专利事务所(普通合伙) 51101代理人尹光成余丽生(54)实用新型名称一种新型电容式传感器(57)摘要一种新型电容式传感器，将它置于储液罐中，主要用于储液罐内液位高度的检测。

让人们可从显示屏上观察到储液罐内液位的真实再现。

该新型电容式传感器是以现有电容式传感器为基础改造而成。

它包含有一个呈圆筒状的外电极，而它呈圆筒状的内电极是由两个结构形状完全相同、尺寸大小完全相同、容量参数完全相同呈圆筒状的上内电极和下内电极同轴重叠在一起，并在它们之间用绝缘衬套隔开而成。

于是它们分别与呈圆筒状的外电极构成一个上电容和一个下电容，且容量性能完全相同的两个圆筒状电容，从而形成一种双电容结构的新型电容式传感器。

该新型电容式传感器能实时全自动地对罐内液体的零液位电容值和满液位电容值进行标定，彻底摆脱液位的计算对介电常数的依赖，即罐内无论盛装任何液体，本传感器都无需做任何设定，都能正确显示液位高度。

它还能彻底克服现有传感器的电容值受导线和（温度、纯度、密度）的影响，造成显示液位与实际液位有差异的问题。

(51)Int.Cl.权利要求书1页 说明书4页 附图4页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书4页 附图4页(10)授权公告号CN 203396450 U1/1页1.一种新型电容式传感器，含有一个呈圆筒状的外电极（1），其特征是这种新型电容式传感器中呈圆筒状的内电极是由两个结构形状完全相同、尺寸大小完全相同、容量参数完全相同呈圆筒状的上内电极（3）和呈圆筒状的下内电极（2）同轴重叠在一起，并在它们之间用绝缘衬套（4）隔开而成，于是它们分别与呈圆筒状的外电极（1）构成一个圆筒状的上电容（5）和一个圆筒状的下电容（6）。

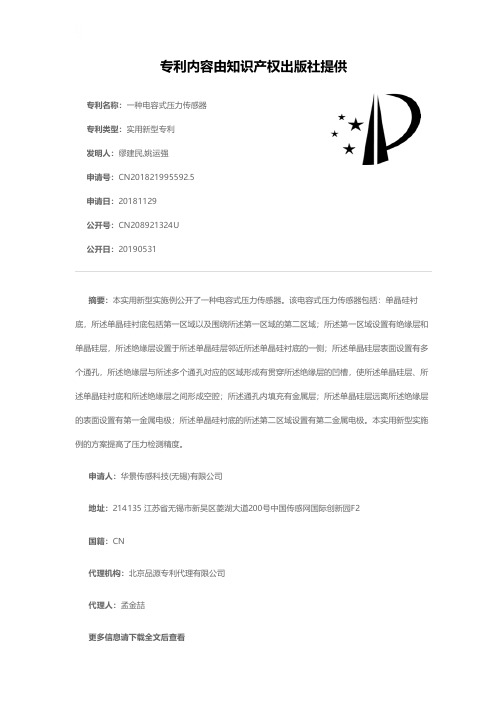

专利名称：一种电容式压力传感器专利类型：实用新型专利
发明人：缪建民,姚运强
申请号：CN201821995592.5
申请日：20181129
公开号：CN208921324U
公开日：
20190531
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种电容式压力传感器。

该电容式压力传感器包括：单晶硅衬底，所述单晶硅衬底包括第一区域以及围绕所述第一区域的第二区域；所述第一区域设置有绝缘层和单晶硅层，所述绝缘层设置于所述单晶硅层邻近所述单晶硅衬底的一侧；所述单晶硅层表面设置有多个通孔，所述绝缘层与所述多个通孔对应的区域形成有贯穿所述绝缘层的凹槽，使所述单晶硅层、所述单晶硅衬底和所述绝缘层之间形成空腔；所述通孔内填充有金属层；所述单晶硅层远离所述绝缘层的表面设置有第一金属电极；所述单晶硅衬底的所述第二区域设置有第二金属电极。

本实用新型实施例的方案提高了压力检测精度。

申请人：华景传感科技(无锡)有限公司
地址：214135 江苏省无锡市新吴区菱湖大道200号中国传感网国际创新园F2
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：孟金喆
更多信息请下载全文后查看。

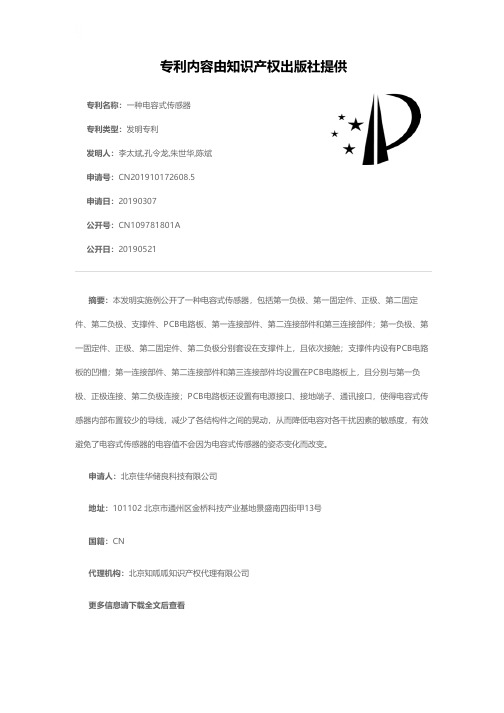

专利名称：一种电容式传感器
专利类型：发明专利
发明人：李太斌,孔令龙,朱世华,陈斌申请号：CN201910172608.5
申请日：20190307
公开号：CN109781801A
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本发明实施例公开了一种电容式传感器，包括第一负极、第一固定件、正极、第二固定件、第二负极、支撑件、PCB电路板、第一连接部件、第二连接部件和第三连接部件；第一负极、第一固定件、正极、第二固定件、第二负极分别套设在支撑件上，且依次接触；支撑件内设有PCB电路板的凹槽；第一连接部件、第二连接部件和第三连接部件均设置在PCB电路板上，且分别与第一负极、正极连接、第二负极连接；PCB电路板还设置有电源接口、接地端子、通讯接口，使得电容式传感器内部布置较少的导线，减少了各结构件之间的晃动，从而降低电容对各干扰因素的敏感度，有效避免了电容式传感器的电容值不会因为电容式传感器的姿态变化而改变。

申请人：北京佳华储良科技有限公司
地址：101102 北京市通州区金桥科技产业基地景盛南四街甲13号
国籍：CN
代理机构：北京知呱呱知识产权代理有限公司
更多信息请下载全文后查看。

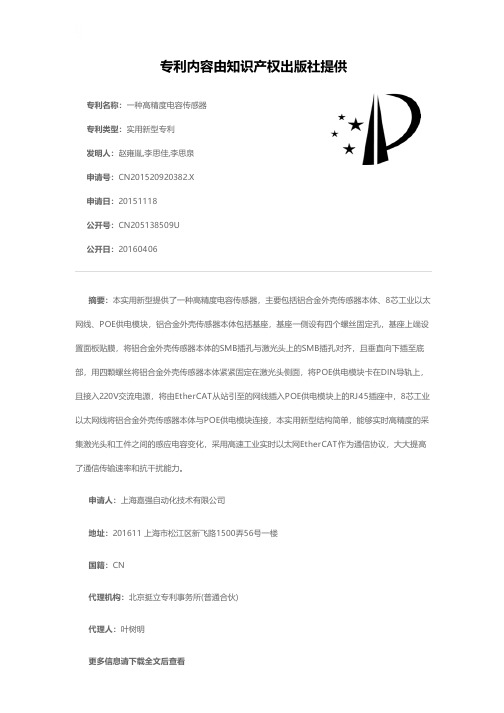

专利名称：一种高精度电容传感器专利类型：实用新型专利
发明人：赵雍胤,李思佳,李思泉
申请号：CN201520920382.X
申请日：20151118
公开号：CN205138509U
公开日：
20160406
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种高精度电容传感器，主要包括铝合金外壳传感器本体、8芯工业以太网线、POE供电模块，铝合金外壳传感器本体包括基座，基座一侧设有四个螺丝固定孔，基座上端设置面板贴膜，将铝合金外壳传感器本体的SMB插孔与激光头上的SMB插孔对齐，且垂直向下插至底部，用四颗螺丝将铝合金外壳传感器本体紧紧固定在激光头侧面，将POE供电模块卡在DIN导轨上，且接入220V交流电源，将由EtherCAT从站引至的网线插入POE供电模块上的RJ45插座中，8芯工业以太网线将铝合金外壳传感器本体与POE供电模块连接，本实用新型结构简单，能够实时高精度的采集激光头和工件之间的感应电容变化，采用高速工业实时以太网EtherCAT作为通信协议，大大提高了通信传输速率和抗干扰能力。

申请人：上海嘉强自动化技术有限公司
地址：201611 上海市松江区新飞路1500弄56号一楼
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：叶树明
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]发明专利申请公布说明书[11]公开号CN 101137814A [43]公开日2008年3月5日[21]申请号200580048230.4[22]申请日2005.11.24[21]申请号200580048230.4[30]优先权[32]2004.12.22 [33]DE [31]102004063108.5[32]2005.03.21 [33]DE [31]102005013441.6[86]国际申请PCT/DE2005/002105 2005.11.24[87]国际公布WO2006/066524 DE 2006.06.29[85]进入国家阶段日期2007.08.20[71]申请人微－埃普西龙测量技术有限两合公司地址德国奥滕伯格[72]发明人M·瓦格纳 N·瑞纳德[74]专利代理机构上海专利商标事务所有限公司代理人陈炜[51]Int.CI.E05F 15/00 (2006.01)权利要求书 2 页 说明书 4 页 附图 2 页[54]发明名称采用电容式测量原理的传感器[57]摘要本发明涉及一种采用电容式测量原理的传感器和接近电介质(5)的测量方法，优选的是人体部分的测量方法，它可用于防挟系统中。

所述传感器包括一个电容器(1)和一个电子测评系统。

它能够测出由于电介质(5)引起的电容器(1)的电容的变化。

所述电容器可以区分人体部分和/或固体物质与水和/或湿气，其特征在于，该电容器(1)可以在变电器场(4)内以至少两种不同的频率和/或至少两种不同的脉冲占空系数对电容进行连续操控。

本发明还涉及到相应的方法。

200580048230.4权 利 要 求 书第1/2页 1.一种采用电容式测量原理的传感器，用于检测接近电介质(5)，尤其是检测人体部位分，所述传感器可用于防挟系统，其包括电容器(1)和电子测评系统，该系统用于测量电容器(1)由于电介质(5)引起的电容的变化；其特征在于：使用至少两种不同频率和/或两种不同脉冲占空系数可以连续地操控所述的电容器(1)。
