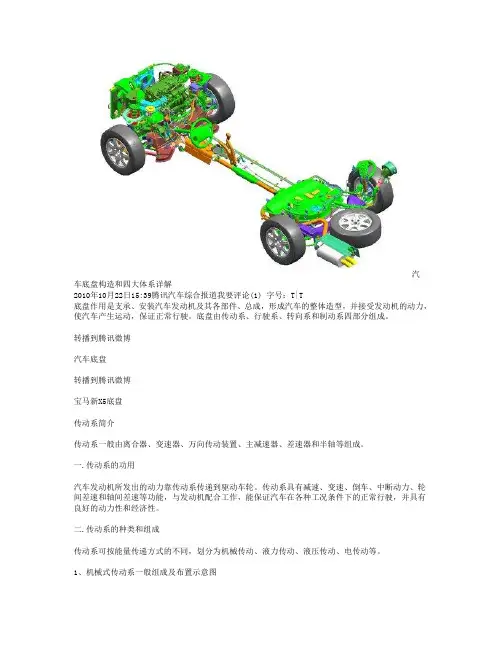

汽车底盘构造和四大体系详解2010年10月22日15:39腾讯汽车综合报道我要评论(1) 字号：T|T底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
转播到腾讯微博汽车底盘转播到腾讯微博宝马新X5底盘传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二.传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。
1、机械式传动系一般组成及布置示意图转播到腾讯微博1-离合器 2-变速器 3-万向节 4-驱动桥 5-差速器，图1发动机前置、纵置，后轮驱动的布置示意图图1是传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮转播到腾讯微博图2发动机前置、纵置，前轮驱动的布置示意图发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。
2、典型液力机械传动示意图1-液力变矩器 2-自动器变速器 3-万向传动 4-驱动桥 5-主减速器6-传动轴转播到腾讯微博图3 液力机械传动示意图液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。
3、静液式传动系示意图1-离合器 2-油泵 3-控制阀 4-液压马达 5-驱动桥 6-油管转播到腾讯微博图4静液式传动系示意图液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。

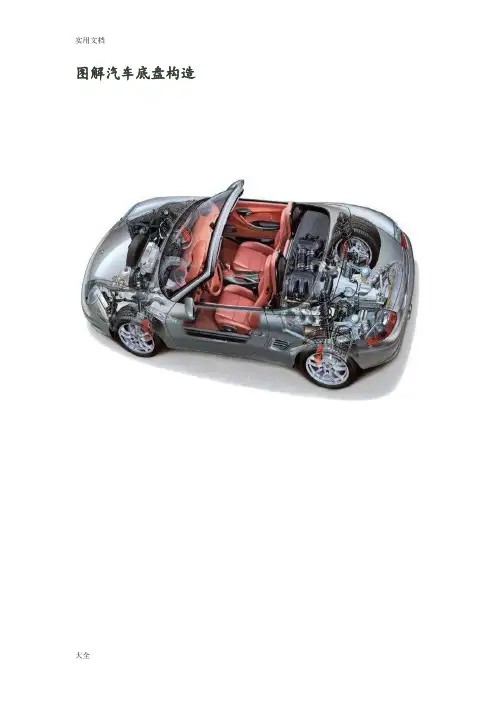

图解汽车底盘构造底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
一传动系传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。
三转向系图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。
图3-27转向系l-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂6-左、右横拉杆7-转向减振器8-转向器汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。
四制动系汽车底盘构造(图)底盘示意图底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
传动系简介(组图)传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

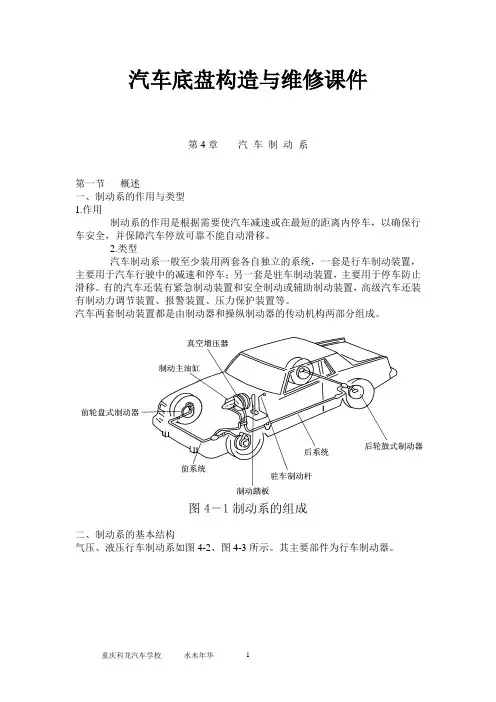

汽车底盘构造与维修课件第4章汽车制动系第一节概述一、制动系的作用与类型1.作用制动系的作用是根据需要使汽车减速或在最短的距离内停车，以确保行车安全，并保障汽车停放可靠不能自动滑移。
2.类型汽车制动系一般至少装用两套各自独立的系统，一套是行车制动装置，主要用于汽车行驶中的减速和停车；另一套是驻车制动装置，主要用于停车防止滑移。
有的汽车还装有紧急制动装置和安全制动或辅助制动装置，高级汽车还装有制动力调节装置、报警装置、压力保护装置等。
汽车两套制动装置都是由制动器和操纵制动器的传动机构两部分组成。
二、制动系的基本结构气压、液压行车制动系如图4-2、图4-3所示。
其主要部件为行车制动器。
行车制动器主要由旋转部分、固定部分、张开机构和调整机构组成。
旋转部分是固定在轮毂上并与车轮一起旋转的制动鼓；固定部分主要包括制动蹄和制动底板；张开机构是液压制动轮缸或气压制动凸轮；调整机构主要由偏心支承销和调整凸轮组成。
三、行车制动器工作过程汽车行驶不制动时（以液压制动为例），所有机件处于安装的原始位置。
制动蹄与制动鼓之间保持一定的间隙，制动鼓随车轮自由转动而不受阻碍。
当汽车行驶制动时，踩下制动踏板，通过推杆和主缸活塞，使主缸内的油液产生一定压力后流入轮缸，既而推动轮缸活塞，使两制动蹄绕支承销转动，上端向两边张开而使其摩擦片压紧在制动鼓的内圆面上。
不旋转的制动蹄就对旋转的制动鼓产生一个摩擦力矩Mμ，其方向与车轮旋转方向相反。
这时，制动鼓将该力矩传到车轮。
由于车轮与路面间的附着作用，车轮对路面作用一个向前制动力即周缘力Fμ，同时，路面也对车轮作用于一个向后的反作用力，即制动力FB。
制动力FB由车轮经车桥和悬架传给车架及车身，迫使汽作减速或停车。
当放松制动时，油液流回主缸，在各同位弹簧作用下，制动蹄与制动鼓又恢复了原来的间隙，从而制动作用解除。
第二节车轮制动器1.鼓式车轮制动器的结构与工作过程根据制动时两制动蹄对制动鼓径向力的平衡状况，鼓式车轮制动器又分为非平衡式、平衡式(单向助势、双向助势)和自动增力式三种。
