天然气发动机第二部分控制系统

三 、结束语
天 然 气 发 动 机 空 燃 比偏 离 理 论 空 燃 比 （ 过 浓 或 者 过 稀 ） 不 仅 影 响发 动机 的工 作 性 能 ，同时 还 影 响发 动机 污 染 物 （ Ｃ Ｏ、 ＨＣ 及Ｎ Ｏ ｘ）的生 成 量 ，需要 提高 空燃 比的控制 精 度 。为此本 文设 计 了可 以综 合 考虑发 动机 瞬态 工况 和稳态 工
了较为理想 的发动机 空燃 比控制效果 。发动机 台架试验 时选取
本 文 以通过 三元 催 化转 化装 置净 化 Ｃ Ｏ／ ＨＣ ／ ｍ 的稳定 工况 、节气 门位 置 由打开到关 闭 的
突变及节气 门打开并 维持 一定时间后突然 回到 怠速位 置的过渡
方法 。复合控制系统 中的三个控制器分别基于不同的输入量
对基 本 喷气量 进行 修正 以实 现天然 气发 动机 空燃 比的鲁棒 自
适应 比控制 。
机怠速稳态时 ，Ｃ Ｏ 体积分数小于０ ． ２ ６ ％、Ｈ Ｃ 体积分数小于
２ ５ Ｘ １ ０ ～ ，Ｎ Ｏ ｘ 体积 分数 小于 ６ ０ × ０ 。 ，而 上述 两个过 渡工 况 下有 复合 空燃 比控制 系统 的排 放峰值 对 比如表 一 。可见采 用
所 设计 的复 合空燃 比控制 系统后 ，稳 态及 过渡 工况 下天然 气
自适应 模 糊 前 馈 控 制 器根 据 发 动 机 进入 瞬态 工 况 时节
气 门位置 变化 量 （ △Ｔ Ｐ Ｓ）和转 速变 化量 （ △Ｒ Ｐ Ｍ ），相 应
地增 加或 减少 燃气 的修 正量 以修 正基本 燃气 量 ，以保证 瞬态 工况 下 系统 的响应性 和 实 际空燃 比在理 论 空燃 比附近 小 幅波
发动机 排放性得 到 了极 大地改 善 ，污染 物排放 减少 了近半 。

• 曲轴的止推由两个半圆型止推轴承来实现，它们分别在主轴承轴鞍的
• 主轴瓦表面由巴氏合金薄层附带一个铜锡合金垫圈组成，如果20%以
飞轮
飞轮是由一块铸铁大圆盘和钢制齿圈 组成，作用是将在作功行程中由曲轴输入 的能量的一部分贮存起来，用以在其他行 程中克服阻力，带动曲柄连杆机构越过上、 下止点，使曲轴的旋转角速度和输出扭矩 尽可能均匀，提高发动机运转的稳定性， 并使发动机有可能克服短时间的超载荷。 在飞轮上通常刻有第一缸点火正时标记， 以便校准点火时间。
活塞组
活塞组的作用是与缸头和缸套共同组成所需 形状的燃烧室；保证气缸内部空间的密闭性，承 受气缸内气体的压力，并将此压力通过活塞销和 连杆传给曲轴，变活塞往复运动为曲轴旋转运动。 活塞直接与高温、高压燃气接触，而且又作高速 往复运动，因此要求活塞的材料应具有良好的导 热性和较小的膨胀系数，且在具有足够强度的同 时尽可能减轻质量，同时要求活塞还应具有良好 的耐磨性。活塞组是发动机中工作条件最严酷的 组件，发动机的活塞通常是由特殊的合金材料铸 造而成。
曲轴
曲轴由优质合金钢制成。曲轴的前端 用于驱动辅助设备，并安装有一个扭转减 振器；曲轴的后部有一个整体锻造的法兰， 法兰上连接有飞轮。曲轴上装有甩油环和 迷宫密封用来防止润滑油沿轴向泄漏。曲 轴上还装有齿轮，用于驱动正时齿轴
• 曲轴内设有油道，润滑油可通过油道到达主轴瓦轴颈，再通过曲轴油
2、配气机构
配气机构是按照发动机各气缸的工作顺序和 配气相位完成换气过程的控制机构。配气机构应 尽量保证发动机各气缸的换气充分，使发动机具 有良好的动力性能；特别在高速运转时应尽量减 少振动和噪音。配气机构可从不同角度来分类。 按气门的布置分为气门顶置和气门侧置式；按凸 轮轴的布置位置分为下置式、中置式和上置式； 按曲轴和凸轮轴的传动方式分为齿轮传动式、链 条传动式和齿带传动式；按每气缸气门数目分， 有二气门式和四气门式等

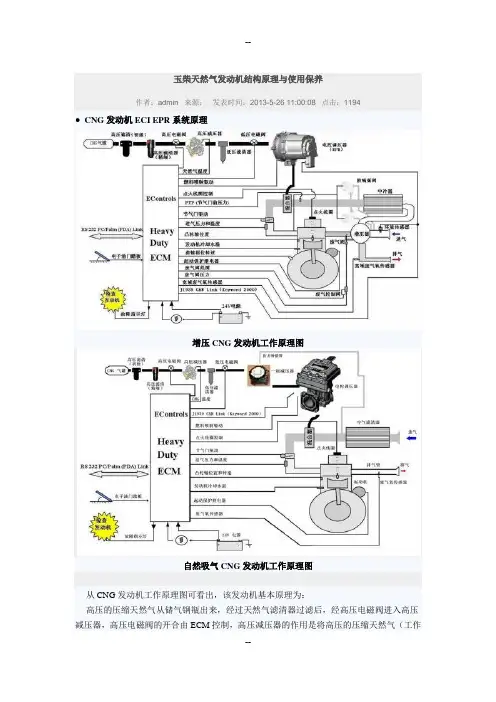

玉柴天然气发动机结构原理与使用保养作者：admin 来源：发表时间：2013-5-26 11:00:08 点击：1194●CNG发动机ECI EPR系统原理增压CNG发动机工作原理图自然吸气CNG发动机工作原理图从CNG发动机工作原理图可看出，该发动机基本原理为：高压的压缩天然气从储气钢瓶出来，经过天然气滤清器过滤后，经高压电磁阀进入高压减压器，高压电磁阀的开合由ECM控制，高压减压器的作用是将高压的压缩天然气（工作压力200bar-30bar）经过减压加热将压力调整至7bar-9bar。

高压天然气在减压过程中由于减压膨胀，需要吸收大量的热量，为防止减压器结冰，从发动机将发动机冷却液引出到减压器对燃气进行加热。

经减压后的天然气进入电控调压器，电控调压器的作用是根据发动机运行工况精确控制天然气喷射量。

天然气与空气在混合器内充分混合，进入发动机缸内，经火花塞点燃进行燃烧，火花塞的点火时刻由ECM控制，氧传感器即时监控燃烧后的尾气的氧浓度，推算出空燃比，ECM根据氧传感器的反馈信号和控制MAP及时修正天然气喷射量。

增压LNG发动机工作原理图自然吸气LNG发动机工作原理图●电控发动机工作原理发动机电控系统的概念图●天然气发动机控制系统天然气发动机控制系统天然气发动机主要结构包括：1、燃料供给系统，2、点火系统，3、增压压力控制系统，4、传感器，5、电子控制模块。

下面给大家简单介绍一下这些主要零部件结构的特性。

其中，燃料供给系统包含高压燃料切断阀部件、高压减压器、低压电磁阀部件、电控调压器部件（EPR阀）、混合器部件和电子节气门。

●燃料供给系统：六大主要零部件1、高压燃料切断阀部件：及时切断或恢复燃料供给工作原理：由线圈驱动阀芯，由ECM控制其开合，停机状态下处于常闭状态。

作用：及时切断或恢复燃料供给。

安装要求：为有效防止高压电磁阀进气接头与高压电磁阀结合部位漏气，安装该接头时，必须使用螺纹密封胶（如乐泰262），并且锁紧接头使铜垫略有变形，有效密封。

潍柴天然气发动机燃气电控系统潍柴天然气发动机燃气电控系统是一种现代化的发动机控制系统，它使用了先进的燃气电控技术来管理汽车发动机的燃烧过程，帮助汽车发动机实现高效、节能的运行。

燃气电控系统的原理潍柴天然气发动机燃气电控系统的原理是通过控制发动机的燃气供给和进气量来实现发动机功率的调节，从而达到节能降耗的目的。

该系统采用了高精度的气体压力传感器、温度传感器、节气门等传感器来实时检测发动机的运行状态，并根据这些数据计算燃气供给和进气量等参数，实现对发动机的控制。

燃气电控系统适用于双燃料发动机，它可以自动识别燃气或汽油等燃料，当汽油供应不足时，自动切换到天然气燃料模式。

此外，该系统可以实现发动机的自动停机和自动重启，并能实现发动机的远程控制。

燃气电控系统的优点潍柴天然气发动机燃气电控系统有以下优点：1.节能降耗：燃气电控系统可以实时检测发动机的运行状态，并根据数据计算燃气供给和进气量等参数，从而实现对发动机的控制，使发动机在保证运行的同时实现节能降耗。

2.环保节能：潍柴天然气发动机采用的是天然气作为燃料，其燃烧过程中排放的有害气体少，是一种环保节能的燃料。

3.稳定可靠：燃气电控系统使用高精度的传感器来保证系统的稳定性和可靠性，从而提高了汽车发动机的可靠性。

4.自动智能：燃气电控系统可以自动识别燃气或汽油等燃料，并自动切换到天然气燃料模式。

此外，该系统可以实现发动机的自动停机和自动重启，并能实现发动机的远程控制，具有智能化和便捷化的特点。

燃气电控系统的应用范围潍柴天然气发动机燃气电控系统适用于各种搭载天然气发动机的汽车，包括公交车、出租车、物流车、工程车等。

其适用范围广泛，具有巨大的市场前景和发展潜力。

潍柴天然气发动机燃气电控系统是一种全新的发动机控制系统，能够实现发动机的高效、节能运行，具有节能环保、稳定可靠、自动智能和广泛适用性等特点。

它的出现无疑将推动汽车行业的技术进步和发展，为实现节能减排和环境保护做出了重要贡献。
