如何导出cadence中的原理图

Cadence Capture 输出带属性的PDF 原理图设置步骤作者：Myedacn 2016-01-061.准备工作需要安装两个工具，一个是虚拟打印机，一个是脚本运行工具1.1虚拟打印机安装官方推荐Adobe Acrobat ，但是这个是需要购买授权的，所以推荐安装免费开源的工具PDFCreator ，可以从网上下载到该工具。

/可以下载到最新版本的软件。

按照提示进行安装，安装完成后，可以看到打印机列表里面多了一个虚拟打印机记住这个打印机的名称，后面会用到。

1.2安装脚本运行工具基于Adobe 、PostScript 及可移植文档格式（PDF ）的页面描述语言等而编译成的免费软件GhostScript 可以在官网下载到最新版本/按照提示进行安装，安装完成后记住安装路径，比如：C:\Program Files (x86)\gs\gs9.09\bin\gswin32c.exe 后面会用到。

2.修改配置文件打开Cadence Capture 安装目录，比如：C:\Cadence\SPB_16.6\tools\capture\tclscripts\capUtils 找到文件：capPdfUtil.tcl 用文本编辑器打开此文件：找到以下位置进行修改：set ::capPdfUtil::mPSDriver "PDFCreator "把默认的Adobe 打印机修改为PDFCreator修改打印机安装程序位置，红色字体位置所示set ::capPdfUtil::mPSToPDFConverterList {{"PDFCreator "{{C:\Program Files\PDFCreator\PDFCreator.exe }/N /q /o M y e d a c n 出品$::capPdfUtil::mPdfFilePath $::capPdfUtil::mPSFilePath}}{"Ghostscript /equivalent"{{C:\Program Files (x86)\gs\gs9.09\bin\gswin32c.exe }-sDEVICE=pdfwrite-sOutputFile=$::capPdfUtil::mPdfFilePath -dBATCH -dNOPAUSE $::capPdfUtil::mPSFilePath}}修改完成后，保存文件，启动Capture 。

cadence原理图转mentor.ee原理图
要将在Cadence中创建的原理图转换为Mentor Graphics的EE设计工具中的原理图，可以按照以下步骤操作：
1. 在Cadence中，转到“文件”菜单并选择“导出”。

2. 在“导出”窗口中，从“保存类型”下拉菜单中选择“导师图形EE原理图（*.dsn）”。

3. 选择一个位置来保存导出的文件，然后单击“保存”。

4. 在Mentor Graphics EE中，转到“文件”菜单并选择“打开”。

5. 导航到保存导出文件的位置并选择它。

原理图现在应该在Mentor Graphics EE
中打开。

请注意，导出过程可能不会保留原始原理图的所有格式和布局，因此您可能需要调整布局并在原理图导入Mentor Graphics EE 后对其进行任何必要的更改。

还值得注意的是，导入过程可能无法处理Cadence支持的所有特征和元素，因此原始原理图的某些元素可能无法导入或可能作为通用符号导入。

您可能需要在Mentor Graphics EE 中手动重新创建任何此类元素。

1、亲手操作教程内容2、OrCAD Capture CIS进行原理图设计3、Cadece PCB Editor 进行PCB布局布线4、光绘文件（Artwork）制作，如何生成Gerber文件OrCAD Capture CIS与OrCAD Capture的区别元件的管理非常方便一、原理图的创建、重命名、删除1、cadence原理图的创建第一种方法：首先先选中原理图文件，然后点击菜单栏上的Design--New Schematic Page输入原理图名称第二种方法：先选中原理图文件，然后右键单击，选择New Page输入原理图名称2、删除原理图文件第一种方法：首先选择你要删除的原理图文件，然后点击菜单栏上的Edit---Delete,点击Delete之后，就会弹出下面的对话框。

点击确定之后，原理图2就删除了。

第二种方法:首先选择你要删除的原理图文件，然后鼠标右键点击Delete，如下图所示弹出如下所示,点击确定，原理图即删除。

3、cadence原理图的重命名第一种方法：选择需要更改原理图文件名的文件，然后点击菜单栏中的Design---Rename在弹出的对话框中，输入名称，点击OK即可。

第二种方法：选择需要更改原理图文件名的文件，然后右键点击Rename弹出对话框，在弹出的对话框中，输入名称，点击OK即可。

二、原理图的放大、缩小方法一: 直接按下快捷---i /o方法二：选择需要放大、缩小的原理图，然后选择菜单栏上的View---Zoom----In 放大Out 缩小方法三：按住键盘上的CTRL键，鼠标上的滑轮，向前滑动，原理图放大；向后滑动，原理图缩小。

如果原理图放的很大，可以移动滚动条进行原理图的上下左右的滚动。

也可以利用快捷键进行滚动条的移动，按住CTRL+PAGEUP，原理图向左移动；按住CTRL+PAGEDOWN，原理图向右移动；按住PAGEUP，原理图向上移动；按住PAGEDOWN，原理图向下移动。

在该工程下先建立一个library库，我这里为了简单，就是library1了。

在design cache 目录下，可以看见我们在原理图中使用的元器件选中你要导出的元器件，按着鼠标左键不放，向library1目录下拖动，等到鼠标到达library1目录的时候会显示一个加号，松开鼠标左键，就好了。

因为系统截图不能显示鼠标，所以我就用文字描述了，下图是最后的效果。

这样我们就把原理图中的一个元器件导入到我们自己的库文件里面，以后绘制原理图，只要加载这个library1库文件就好了，然后可以调用这里面的元器件。

我从library1库加载2个电阻，然后看它们的属性，是library1库里面的元器件。

199条建筑设计知识1. 公共建筑通常以交通、使用、辅助三种空间组成2. 美国著名建筑师沙利文提出的名言‘形式由功能而来’3. 密斯.凡.德.罗设计的巴塞罗那博览会德国馆采用的是‘自由灵活的空间组合’开创了流动空间的新概念4. 美国纽约赖特设计的古根海姆美术馆的展厅空间布置采用形式是串联式5. 电影放映院不需采光6. 点式住宅可设天井或平面凹凸布置可增加外墙面，有利于每层户数较多时的采光和通风7. 对结构形式有规定性的有大小和容量、物理环境、形状的规定性8. 功能与流线分析是现代建筑设计最常用的手段9. 垂直方向高的建筑需要考虑透视变形的矫正10. 橙色是暖色，而紫色含有蓝色的成分，所以偏冷；青色比黄色冷、红色比黄色暖、蓝色比绿色冷11. 同样大小冷色调较暖色调给人的感觉要大12. 同样距离，暖色较冷色给人以靠近感13. 为保持室内空间稳定感，房间的低处宜采用低明度色彩14. 冷色调给人以幽雅宁静的气氛15. 色相、明度、彩度是色彩的三要素；三元色为红、黄、蓝16. 尺度的概念是建筑物整体或局部给人的视角印象大小和其实际大小的关系17. 美的比例，必然正确的体现材料的力学特征18. 不同文化形成独特的比例形式19. 西方古典建筑高度与开间的比例，愈高大愈狭长，愈低矮愈宽阔20. ‘稳定’所涉及的要素是上与下之间的相对轻重关系的处理21. 人眼观赏规律H 18°～45°局部、细部2H 18°～27°整体3H ＜18°整体及环境22. 黄金分隔比例为1：1.61823. 通风屋面只能隔离太阳辐射不能保温，适宜于南方24. 总图布置要因地制宜，建筑物与周围环境之间关系紧凑，节约因地；适当处理个体与群体，空间与体形，绿化和小品的关系；合理解决采光、通风、朝向、交通与人流的组织25. 热水系统舒适稳定适用于居住建筑和托幼蒸汽系统加热快，适用于间歇采暖建筑如会堂、剧场26. 渐变具有韵律感27. 要使一座建筑显得富有活力，形式生动，在构图中应采用对比的手法对比的手法有轴线对比、体量对比、方向对比、虚实对比、色彩对比28. 要使柱子看起来显得细一些，可以采用暗色和冷色29. 巴西国会大厅在体型组合中采用了对比与协调的手法30. 展览建筑应使用穿套式的空间组合形式31. 室外空间的构成，主要依赖于建筑和建筑群体组合32. 在意大利威尼斯的圣马可广场的布局中，采用了强调了各种空间之间的对比33. 当坡地坡度较缓时，应采用平行等高线布置34. 建筑的有效面积=建筑面积-结构面积35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽51. 入地下车库的坡道端部宜设挡水反坡和横向通长雨水篦子52. 室内台阶宜150*300；室外台阶宽宜350左右，高宽比不宜大于1：2.553. 住宅公用楼梯踏步宽不应小于0.26M，踏步高度不应大于0.175M54. 梯段宽度不应小于1.1M（6层及以下一边设栏杆的可为1.0M），净空高度2.2M55. 休息平台宽度应大于梯段宽度，且不应小于1.2M，净空高度2.0M56. 梯扶手高度0.9M，水平段栏杆长度大于0.5M时应为1.05M57. 楼梯垂直杆件净空不应大于0.11M，梯井净空宽大于0.11M时应采取防护措施58. 门洞共用外门宽1.2M，户门卧室起居室0.9M，厨房0.8M，卫生间及阳台门0.7M，所有门洞高为2.0M59. 住宅层高不宜高于2.8M60. 卧室起居室净高≥2.4M，其局部净高≥2.1M（且其不应大于使用面积的1/3）61. 利用坡顶作起居室卧室的，一半面积净高不应低于2.1M利用坡顶空间时，净高低于1.2M处不计使用面积；1.2--2.1M计一半使用面积；高于2.1M全计使用面积62. 放家具墙面长3M，无直接采光的厅面积不应大于10M263. 厨房面积Ⅰ、Ⅱ≥4M2；Ⅲ、Ⅳ≥5M264. 厨房净宽单面设备不应小于1.5M；双面布置设备间净距不应小于0.9M65. 对于大套住宅，其使用面积必须满足45平方米66. 住宅套型共分四类使用面积分别为34、45、56、68M267. 单人卧室≥6M2；双人卧室≥10M2；兼起居室卧室≥12M2；68. 卫生间面积三件3M2；二件2--2.5M2；一件1.1M269. 厨房、卫生间净高2.2M70. 住宅楼梯窗台距楼地面净高度低于0.9米时，不论窗开启与否，均应有防护措施71. 阳台栏杆净高1.05M；中高层为1.1M(但要＜1.2)；杆件净距0.1172. 无外窗的卫生间应设置防回流构造的排气通风道、预留排气机械的位置、门下设进风百叶窗或与地面间留出一定缝隙73. 每套应设阳台或平台、应设置晾衣设施、顶层应设雨罩；阳台、雨罩均应作有组织排水；阳台宜做防水；雨罩应做防水74. 寒冷、夏热冬冷和夏热冬暖地区的住宅，西面应采取遮阳措施75. 严寒地区的住宅出入口，各种朝向均应设防寒门斗或保温门76. 住宅建筑中不宜设置的附属公共用房有锅炉房、变压器室、易燃易爆化学物品商店但有厨房的饮食店可设77. 住宅设计应考虑防触电、防盗、防坠落78. 跃层指套内空间跨跃两楼层及以上的住宅79. 在坡地上建住宅，当建筑物与等高线垂直时，采用跌落方式较为经济80. 住宅建筑工程评估指标体系表中有一级和二级指标81. 7层及以上（16米）住宅必须设电梯82. 宿舍最高居住层的楼地面距入口层地面的高度大于20米时，应设电梯83. 医院病房楼，设有空调的多层旅馆，超过5层的公建室内疏散楼梯，均应设置封闭楼梯间（包括首层扩大封闭楼梯间）设歌舞厅放映厅且超过3层的地上建筑，应设封闭楼梯间。

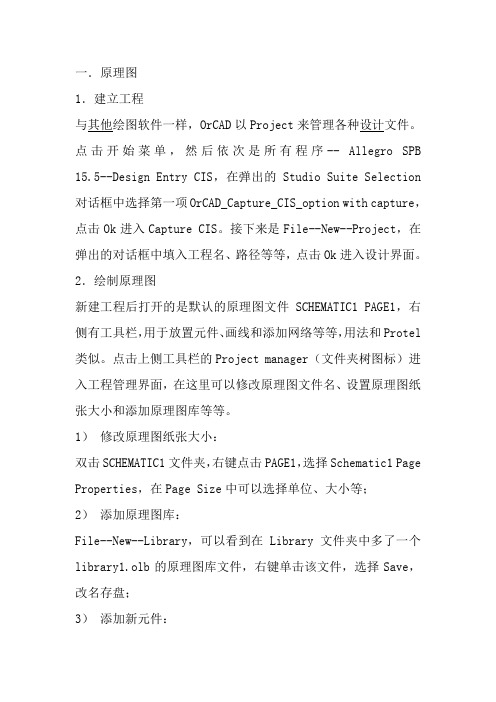

一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。

点击开始菜单，然后依次是所有程序-- Allegro SPB 15.5--Design Entry CIS，在弹出的Studio Suite Selection 对话框中选择第一项OrCAD_Capture_CIS_option with capture，点击Ok进入Capture CIS。

接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。

2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1 PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel 类似。

点击上侧工具栏的Project manager（文件夹树图标）进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。

1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1 Page Properties，在Page Size中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1.olb的原理图库文件，右键单击该文件，选择Save，改名存盘；3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。

右键单击刚才新建的olb库文件，选New Part，或是New Part From Spreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。

4）生成网络表（Net List）：在画板的时候需要导入网络表，在这之前原理图应该差不多完工了，剩下的工作就是查缺补漏。

cadence 教程Cadence 是一种电子设计自动化工具，常用于模拟、验证和布局设计。

它可以帮助工程师在各种电子系统中设计和验证电路，从而提高电路设计的效率和可靠性。

下面将介绍一些 Cadence 的基本使用方法和技巧。

1. 创建新项目要使用 Cadence，首先需要创建一个新项目。

可以通过菜单栏上的"File" -> "New"来创建新项目。

然后输入项目名称、路径等信息，并选择适当的项目类型。

2. 添加电路在 Cadence 中，可以通过绘制电路原理图来添加电路。

可以使用"Create Schematic"工具来创建新的电路原理图。

在绘制电路原理图时，注意使用正确的元件符号和连线方式。

3. 设置仿真参数在进行电路仿真之前，需要设置仿真参数。

可以通过菜单栏上的"Simulator" -> "Edit Simulation"来打开仿真设置窗口。

在仿真设置窗口中，可以设置仿真类型（如DC、AC、Transient 等）、仿真时间范围、仿真步长等参数。

4. 运行仿真设置好仿真参数后，可以通过菜单栏上的"Simulator" -> "Run Simulation"来运行仿真。

运行仿真后，可以查看仿真结果，如电压波形、电流波形等。

5. 进行验证在验证电路设计时，可以使用 Cadence 提供的调试工具和验证功能。

可以通过菜单栏上的"Debug" -> "Start Debugging"来启动调试。

在调试过程中，可以查看电路元件的属性、信号的波形等信息，以发现和解决问题。

6. 进行布局设计在电路设计完成后，可以进行布局设计。

可以使用 Cadence 提供的布局工具来布局电路版图。

布局时，要注意合理安排电路元件的位置和走线方式，以满足电路设计的要求。

cadence原理图转mentorCadence软件是一种EDA（Electronic Design Automation，电子设计自动化）工具，主要用于电子设计中的电路仿真、电路布局和布线等。

Mentor是另一家知名的EDA软件提供商，提供类似的工具和技术。

将Cadence原理图转换为Mentor格式可能需要使用一些中间工具和转换技术，下面是一种可能的方法：1. 确定原理图文件类型：Cadence原理图可以有不同的文件类型，比如OrCAD、ALLEGRO等。

在转换前，需要确定使用的文件类型，并了解该类型的文件结构。

2. 导出原理图：根据文件类型的不同，可以使用Cadence软件提供的导出功能将原理图转换为通用格式，比如EDIF（Electronic Design Interchange Format）或SPICE（Simulation Program with Integrated Circuit Emphasis）等。

在导出过程中，确保原理图的层次结构以及组件和引脚的正确性。

4. 使用中间转换器：根据导出的文件类型以及Mentor软件所支持的文件格式，可能需要使用一些中间转换器将文件转换为Mentor可读取的格式。

这些转换器可以是开源的或商业化的工具，可以在网上或EDA工具论坛中找到。

5. 导入Mentor：经过中间转换器处理的文件可导入Mentor软件中。

在此过程中，Mentor可能会检测到文件中的错误或警告，并提供相关的修复建议。

6. 重新布局和布线（可选）：Mentor软件提供了强大的布局和布线功能，用户可以根据需要对原理图进行重新布局和布线。

这些操作可以通过手动或自动完成，以优化电路性能和满足设计规范。

7. 进行仿真和验证：Mentor软件还提供了仿真和验证工具，可以对布局和布线后的电路进行性能分析和仿真。

这些工具有助于发现和解决潜在的电路问题，确保设计的正确性和稳定性。

8. 最终输出：完成仿真和验证后，可以生成最终的设计文件，例如Gerber文件（用于PCB制造）或者netlist文件（用于其他EDA工具）等。

1、我们以一个简单的反相器为例来具体说明如何将其原理图导出，原理图如下
2、在原理图界面左上角找到Design|Plot|Submit…，点击进入。

3、进入后点击右下角的Plot Options…，
4、进去后对照下图填写即可（其中红框中是你导出后的存放路径，及文件。

，文件名必须以.eps为后缀）
5、完成以上操作后点击OK后会自动保存到4中的目录下，然后在该目录下找到你的文件（inv_shc.eps）后用鼠标将其拖到你的Windows桌面下即可。

6、之后是要对你的inv_sch.eps文件进行编辑，具体操作步骤见《如何导出cadence中的仿真波形图并对其进行编辑》一文。

Cadence BOM导出
1. OrCAD中原理图网表导出；
（1）原理图检查正确无误，参见文件《【原创】Cadence原理图检查》；
（2）在整个原理图的主页面选中dsn文件，点击菜单栏Reports \ CIS Bill of Materials \ Standard，如下图所示。

（3）在Standard Bill of Materials对话框中，在红框位置选择欲输出到BOM中的元器件属性，然后点击中间的“Add”按键，将选择的属性添加到右侧；如此重复，直至欲输出的属性全部添加到右侧。

右侧属性的先后顺序可以用旁边的箭头调整。

目前，统一要求添加如下属性：
● Item Number
● QD Part Number
● QD Part_Number
● Part Number
● Part_Number
● Description
● Value
● PCB footprint
● Part Reference
● Quantity
● BOM_IGNORE
上述属性中，Part Number与BOM_IGNORE必须勾选下方的Keyed选项。

除以上设置外，其他默认即可。

最后点击OK，开始导出BOM。

注意在导出过程中不要进行任何操作，否则可能导致数据丢失。

至此，已经成功导出BOM，然后对此BOM进行简单处理，如排序、筛选等，把相关数据拷入统一的BOM模板即可编制成正式的OBM。

<完>。
