基础柱子钢筋弯钩长度

抗震柱插筋锚固总结条形基础、独立基础锚固双柱独立基础柱角钢筋插至底部做90°弯钩，长度为≥6d且≥150mm无基础梁时，构造与独立基础相同；柱中钢筋插至L aE深度截断，不做弯钩有基础梁且梁宽度大于柱宽度时；柱角、与梁轴线平行的柱中筋做90°弯钩到底部；与梁横截面的到锚固后截断；箍筋间距≤500不少于两道非复合箍筋柱角钢筋同下柱中钢筋做90°弯钩，竖直长度≥0.5L aE时，弯钩为12d且≥150mm；竖直长度≥0.6LaE时，弯钩为10d且≥150mm；竖直长度≥0.7LaE时，弯钩为8d且≥150mm；竖直长度≥0.8LaE时，弯钩为6d且≥150mm；插到底部；有基础梁且梁宽度大于柱宽度时；柱角、柱中筋全部插到底部做90°弯钩；长度同左；箍筋间距≤500不少于两道非复合箍筋；直锚深度≥L aE 直锚深度＜L aE支承在单根基础梁上时锚固板式筏型基础锚固梁板筏型基础高、低板位箱型基础锚固厚度≤2m的板时，插至底部做弯钩；长度为≥6d且≥150mm；厚度＞2m时；插到基础中部上表面做弯钩；长度为≥6d且≥150mm；底板位时，柱角筋插到底部做弯钩，长度为≥6d且≥150mm；高板位时，柱角筋插到底部做弯钩，长度为≥6d且≥150mm厚度≤2m的板时，插至L aE做弯钩；长度为≥6d且≥150mm；厚度＞2m时，插至L aE做弯钩；插至L aE做弯钩；长度为≥6d且≥150mm；高板位时，插至L aE做弯钩；长度为≥6d且≥150mm；厚度≤2m的板时，柱角、柱中筋全部插到底部做90°弯钩；长度同左；柱角、柱中筋全部插到底部做90°弯钩；长度同左；厚度＞2m时；柱角、柱中筋全部插到基础中部上表面做弯钩；长度同左；柱角与梁轴线平行的柱中筋全部插到底部做90°弯钩；长度为≥6d且≥150mm；与梁横截面的插到锚固后做弯钩；高、低板位时，柱角、柱中筋全部插到底部做90°弯钩；长度同左；；不分锚固大小，当柱下三面或四面有箱基础内墙时，柱角筋通至基低；其余自箱基顶板低面向下延伸≥L aE；不分锚固大小，当柱下两面、三面或四面有箱基础内墙时，框架边柱、角柱、剪力墙相连的中柱、中柱；柱下为箱基外墙时边柱、角柱，全部到箱基底部；桩基础独立承台锚固桩基承台梁锚固砼大直径灌注桩梁上柱锚固≥L aE且≥35d时，柱角筋插到承台底部做弯钩，长度为≥6d且≥150mm；≥L aE且≥35d时，柱角筋插到承台梁底部做弯钩，长度为≥6d且≥150mm；全部纵筋插到≥L aE且≥35d时，做弯钩，长度为≥6d且≥150mm；插至L aE与35d取大的截断；插至LaE与35d取大的截断；抗震框架梁宽＞柱宽时，柱插筋到锚固深度≥0.5L aE，做弯钩，长度为12d；梁宽＜柱宽时，节点处加侧腋，其余一样；＜L aE且＜35d时，柱角、柱中筋全部插到承台底部做90°弯钩；弯钩长度取35d减实际竖直锚固长度且≥6d及≥150mm；＜LaE且＜35d时，柱角、柱中筋全部插到承台梁底部做90°弯钩；弯钩长度取35d 减实际竖直锚固长度且≥6d及≥150mm；板上柱锚固剪力墙上柱锚固芯柱锚固剪力墙顶部起柱的柱下三面、四面剪力墙，所有纵筋板顶向下延伸1.6L aE 箍筋加密；锚固长度取≥0.7L aE柱插筋到板低，锚固深度≥0.5L aE，做弯钩，长度为12d；。

钢筋弯钩，每种角度的长度有什么规定在钢筋预算工程量计算过程，经常遇到不同形式的弯钩长度计算和换算问题。

若对钢筋弯钩的原理、内涵不清楚，仅知道弯折180度、135度和90度的伸长为：“6．25d”、“4．90d”和“4．20d”等几个弯钩系数，在相关弯钩长度计算和换算时，就会产生诸多被动，影响钢筋量计算的准确性。

这里简单介绍一下普通钢筋末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题。

其他的可以以此类推。

根据《混凝土结构工程施工质量验收规范》中有受力钢筋的弯钩和弯折应符合下列规定：1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2．5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

下面是光圆钢筋(HPB235)末端180度弯钩(半圆弯钩)的说明：光圆钢筋末端180度弯钩形式的施(加)工依据，也是其钢筋弯钩预算工程量计算的理论基础。

现取弯钩弯弧内直径(0)等于钢筋直径((d)的2．5倍(2．5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析，如图23-1所示。

对于上述钢筋弯钩的“6．25d”，有三点需进一步加以说明：(A)“6．25d”是钢筋总长度在按钢筋外形长度(构件长度—保护层x2)计算时，应另增加的长度——弯钩增加长度，而不是完整的“弯钩长度”(8．50d)；(B)“6．25d"所含“平直长度”为3d，若某些特殊情况而平直长度有变化时，“6．25d”要随之调整。

调整方法：钢筋弯钩增加长度=6．25d-3d 特定平直长度(c)“6．25d”为“弯钩增加长度”的最小(下限)值。

其原因是在计算过程中将现行(混凝土施工规范》中的“不应小于”按“等于”取定。

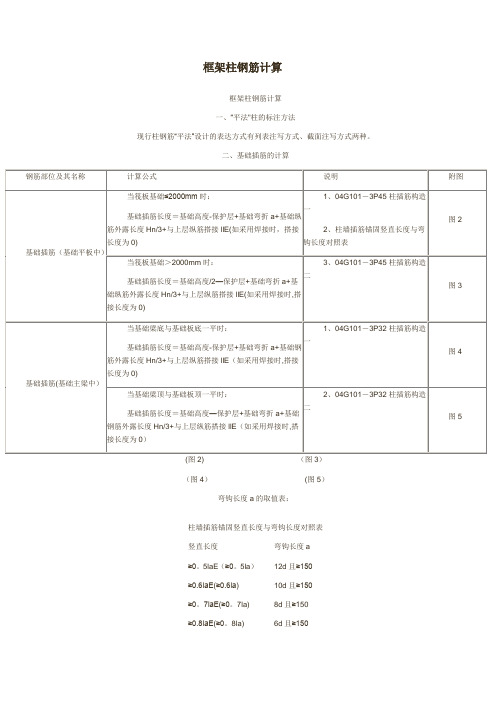

框架柱钢筋计算框架柱钢筋计算一、“平法"柱的标注方法现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。

二、基础插筋的计算(图2) （图3）（图4）(图5）弯钩长度a的取值表：柱墙插筋锚固竖直长度与弯钩长度对照表竖直长度弯钩长度a≥0。

5laE（≥0。

5la）12d且≥150≥0.6laE(≥0.6la)10d且≥150≥0。

7laE(≥0。

7la) 8d且≥150≥0.8laE(≥0。

8la) 6d且≥150三、柱根的判断（03G101－1P41、GB50010—2002 P178)底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面;柱根加密区长度应取不小于该层柱净高的1/3;有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。

（图6）(图6）注：1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置,无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面;2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板；3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。

四、地下室纵筋计算钢筋部位及其名称计算公式说明附图地下室柱纵筋长度长度＝地下室层高－本层净高Hn/3+首层楼层净高Hn/3+与首层纵筋搭接llE（如采用焊接时，搭接长度为0）03G101－1P36注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接图7五、首层纵筋计算钢筋部位及其名称计算公式说明附图首层柱纵筋长度长度＝首层层高—首层净高Hn/3+max｛二层楼层净高Hn/6，500，柱截面长边尺寸（圆柱直径)｝+与二层纵筋搭接llE(如采用焊接时，搭接长度为0)03G101－1P36注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接图7（图7）六、中间层纵筋计算钢筋部位及其名计算公式说明附图称中间层柱纵筋长度长度＝二层层高- max{二层Hn/6，500,柱截面长边尺寸（圆柱直径）｝+ max{三层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)｝+与三层纵筋搭接llE(如采用焊接时,搭接长度为0）03G101－1P36注：1、当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时,应改用机械连接或焊接；2、变截面柱钢筋连续通过。

柱子钢筋弯钩长度
柱子钢筋弯钩长度是指在钢筋的一端或两端弯起一定长度的部分，通常用于增强钢筋与混凝土之间的粘结力，防止钢筋在受力过程中滑动或滑移。

根据相关的设计规范和标准，柱子钢筋弯钩长度的具体数值应根据柱子截面形状、混凝土强度等级、钢筋直径等因素来确定。

以下是一些常见的柱子钢筋弯钩长度的参考值：
1. 矩形截面柱：对于直径为10mm的钢筋，弯钩长度一般为30mm；对于直径为12mm的钢筋，弯钩长度一般为40mm；对于直径为16mm的钢筋，弯钩长度一般为55mm。

2. 圆形截面柱：对于直径为10mm的钢筋，弯钩长度一般为35mm；对于直径为12mm的钢筋，弯钩长度一般为45mm；对于直径为16mm的钢筋，弯钩长度一般为65mm。

需要注意的是，以上数值仅供参考，具体数值应根据实际情况进行确定，以确保钢筋与混凝土之间的粘结力和抗震性能。

同时，在进行钢筋加工和安装时，还需要注意钢筋的弯曲半径、弯曲角度、钢筋的锚固长度等因素，以确保钢筋的安全和稳定性。

柱箍筋弯钩长度
柱箍筋弯钩长度是在建筑工程中常常使用的一种构件。

它的作用是增加柱子与箍筋之间的粘合力，提高结构的抗震性和抗剪强度。

本文将从定义、设计原则、测量方法和注意事项四个方面来全面介绍柱箍筋弯钩长度。

首先，我们来了解一下柱箍筋弯钩的定义。

柱箍筋弯钩是指通过将箍筋两端竖直向内弯曲形成的一个闭合形状。

它一般位于柱子一定距离上，用于连接主筋和箍筋。

弯钩的长度取决于设计要求和构件的受力情况。

其次，关于柱箍筋弯钩的设计原则，我们需要注意以下几点。

首先，弯钩的长度应根据构件的受力情况进行合理设计，一般要求弯钩的长度应大于等于箍筋的直径。

其次，弯钩的形状应保持规整，弯曲角度应符合要求。

同时，弯钩之间的距离要满足设计要求，以确保整体的承载能力。

测量柱箍筋弯钩长度的方法主要有两种。

一种是通过直接测量钢筋的弯曲部分，使用刻度尺或测量工具进行测量。

另一种方法是通过结构图纸进行计算，根据构件的尺寸和弯曲角度来确定弯钩的长度。

在施工过程中，我们还要注意以下几点。

首先，柱箍筋弯钩的施工要符合规范要求，保证质量。

其次，在安装过程中要注意弯钩的位置和间距，确保其在结构中的合理分布。

另外，需要注意箍筋的延伸长度，以确保它们能够充分发挥作用。

综上所述，柱箍筋弯钩长度是一个在建筑工程中非常重要的参数。

正确设计和施工柱箍筋弯钩的长度可以提高结构的稳定性和承载能力。

希望本文的介绍能够对读者理解和应用柱箍筋弯钩长度有所帮助，并
在实际工程中得到应用。

钢筋弯折长度15d在建筑施工中，钢筋弯折是一项非常重要的工艺环节。

合理的钢筋弯折可以保证钢筋结构的稳定性和安全性。

本文将对钢筋弯折长度进行详细解析，以指导施工现场的操作。

一、钢筋弯折的基本概念钢筋弯折是指将钢筋按照设计要求进行一定角度的弯曲，使其形成一定的弯钩形状。

弯折后的钢筋具有良好的抗拉性能和抗压性能，能够提高结构的承载能力。

二、钢筋弯折长度的计算方法钢筋弯折长度的计算公式为：15d，其中d为钢筋的直径。

例如，当钢筋直径为16mm时，其弯折长度为15×16=240mm。

三、钢筋弯折长度与弯钩长度的关系根据我国相关规范，弯钩长度应大于等于2.5倍钢筋直径。

在实际施工中，弯钩长度通常取3倍钢筋直径，以确保钢筋的稳定性和安全性。

因此，在计算钢筋弯折长度时，应充分考虑弯钩长度的需求。

四、钢筋弯折在建筑施工中的应用1.钢筋混凝土结构：在钢筋混凝土结构中，钢筋弯折主要用于构件的受拉区、受压区和梁柱节点等部位。

2.预应力混凝土结构：在预应力混凝土结构中，钢筋弯折用于预应力钢束的锚固和预应力构件的连接。

3.钢结构：在钢结构中，钢筋弯折主要用于构件的连接和加强。

五、注意事项及建议1.施工过程中，应严格按照设计图纸和相关规范进行钢筋弯折，确保弯折角度、弯钩长度和弯折长度的准确性。

2.钢筋弯折时，应注意避免弯折过度，以免影响钢筋的抗拉性能和抗压性能。

3.钢筋弯折后，应进行质量检查，确保弯折质量符合规范要求。

4.加强对施工现场钢筋弯折操作的监督和管理，确保施工安全、质量可靠。

总之，钢筋弯折长度是建筑施工中一项关键参数，掌握合理的弯折长度计算方法和应用技巧，对保证工程质量具有重要意义。

一、关于钢筋弯钩计算公式半圆弯钩增加长度=3d+3.5dπ/2-2.25d=6.25d斜弯钩增加长度=3d+1.5*3.5dπ/4-2.25d=4.9d直弯钩增加长度=3d+3.5dπ/4-2.25d=3.5d公式是正确的；这些得出的值是圆弧段加直线段。

二、钢筋弯钩长度怎样计算？？？预算钢筋弯钩增加长度的理论计算值：135°弯钩11.9d，对转半圆180°弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

锚固长度参考03G101-1在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。

另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。

1、180度弯钩的计算钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d 按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d3、135度弯钩的计算钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+10d按照中轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+0.01745*（D/2+d/2）*135+10d=300+10d+1.9d，弯曲调整值=L1-L2=1.9d4、计算弯钩时的原则是无论下料长度还是预算长度都按照中轴线计算。

钢筋弯折弯钩计算公式
钢筋弯折钩是在钢筋构件中常见的构造形式，用于提高钢筋的抗拔能
力和连接强度。

弯钩计算是设计和施工过程中非常重要的一步，正确的计
算公式能够确保钢筋的强度和稳定性。

1.弯钩长度计算公式：
L=α×λ×d
其中，α是弯钩长度系数，取值范围为1至2，根据设计和施工需要
进行选择；
λ是钢筋直径d的取值范围，根据构造要求选择，一般取值为4至8
2.弯钩内弯曲长度计算公式：
Lb=β×λ×d
其中，β是弯钩内弯曲长度系数，取值范围为2至4，根据设计和施
工需要进行选择；
λ是钢筋直径d的取值范围，根据构造要求选择，一般取值为4至8 3.弯钩面积计算公式：
弯钩的承载能力主要通过弯钩面积来表示。

弯钩面积的计算公式如下：As=(1.25×L×d)+(0.63×Lb×δ)
其中，L是弯钩长度，d是钢筋直径，Lb是弯钩内弯曲长度，δ是钢
筋的抗拉强度。

4.弯钩钢筋的最小弯曲直径计算公式：
dmin = 4 × d
其中，d是钢筋直径。

基础柱插筋钢筋锚固长度对照晁
钢筋混凝土独立基础柱钢筋锚固长度是多少少？
答：钢筋混凝土独立基础柱钢筋锚固长度是根据11G101-3第59页的注来决定的，注：4.当柱为抄轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的的柱插筋之间间距不应大于1000mm），其他钢筋满足锚固长度LaE（La）即可。

zdC30，抗震等级为三级，取37d 锚固，20主筋，锚固长度由混凝土表面算起吗？弯钩应多长？答：柱四角插筋伸至底板钢筋网上，不应按你问来施工（弯钩应15d）。

其他钢筋满足锚固长度LaE（La）。

按你问钢筋种类应该是：HRB400，则锚固值是37d。

37d＝37×20＝740mm，锚固长度由混凝土表面算起下伸740mm，不设弯钩。
