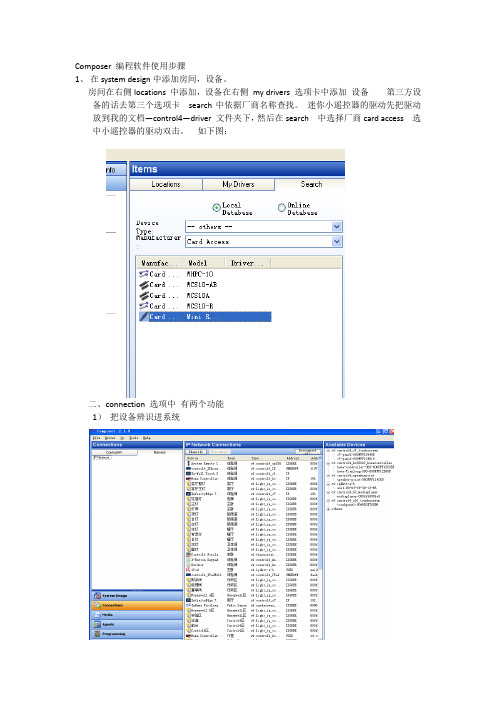

Composer 编程软件使用步骤1、在system design中添加房间，设备。
房间在右侧locations 中添加，设备在右侧my drivers 选项卡中添加设备第三方设备的话去第三个选项卡search中依据厂商名称查找。
迷你小遥控器的驱动先把驱动放到我的文档—control4—driver 文件夹下，然后在search 中选择厂商card access 选中小遥控器的驱动双击。
如下图：二、connection 选项中有两个功能1）把设备辨识进系统注意：辨识完主机要返回system design中创建zigbee网络，否则其他的zigbee设备无法辨识然后返回connection选项卡中继续辨识其他设备。
2) 将音视频设备以及红外或232等的控制在软件里做相应连接，模拟重现物理上的实际连接。
注意：此部分一定要做，而且具体细节很多，要注意。
三、media选项卡用于编辑音乐界面及将U盘歌曲扫描进主机。
左边栏中选中U盘，点击右侧的scan 等待一段时间，如果歌曲比较多可能扫描会比较慢，等待时间5-20分钟。
出文件以后双击歌曲，在弹出的对话框中可编辑图片，专辑以及歌曲的名称。
注意：1）音乐格式最好是MP3格式的。
点scan弹出的对话框选择MP3格式，点击确定。
2）U盘里歌曲命名如果是中文的会出现乱码，所以在优盘里放歌可用拼音代替。
具体自己试试看。
四、agents选项卡，用于定义编程需要的变量，计时器，场景模式，日程安排等，类似于C++语言中的定义变量和类。
具体自己可以进一步尝试。
五、programming编程左边栏为要对其进行编程的对象，右侧为可以要控制的对象。
中间为程序编译栏。
实验报告三：Cadence实验报告
1. 实验目的
本实验旨在熟悉Cadence软件的使用，并通过设计和仿真一个简单的2输入AND门，学习使用更多的Cadence工具。
2. 实验步骤及结果
2.1 绘制原理图
首先使用Cadence软件新建一个库文件，命名为“And2_lib”，并打开Library Manager工具，如下图所示：
Library Manager
Library Manager
在Library Manager工具中，我们可以进行各种管理操作，包括新建、删除、重命名库文件等操作，还可以查看库文件中的各种信息。
接下来，我们使用Schematic Composer工具绘制2输入AND门的原理图，如下图所示：2-input AND Gate Schematic
2-input AND Gate Schematic
其中，我们使用了以下基本元件：
•Pmosa：NMOS器件
•Nmosa：PMOS器件
•Resistor：电阻器件
•Vdc：直流电源
•Vground：地电源
绘制完成后，使用“Save As”命令将原理图保存为“And2”即可。
2.2 设计Layout布局
在完成原理图设计后，接下来需要对其进行布局设计。
我们首先在Design Manager工具中打开“And2”原理图文件，并使用Create Cell View工具为该原理图新建一个Layout布局，如下图所示：
Create Cell View
Create Cell View
然后，我们进入Virtuoso Layout Editor工具，选中。
Ａlleｇro DｅsignＥnｔry HDL原理图输入方式孙海峰Design EnｔrｙHDL是Caｄｅnce公司原有的原理图设计输入系统，提供了一个全面、高效、灵活的原理图设计环境,具有强大的操作编辑功能。
设计者在HDL环境中能够完成整个原理图设计流程,可以进行层次原理图和平面原理图输入、原理图检查、生成料单、生成网表等工作。
HDL还能与Allegro工具很好的集成在一个工程中，可很方便的实现原理图到PＣB的导入,以及PＣB改动反标到原理图等交互式操作。
接下来,按照原理图设计输入流程，我来详细阐述Dｅsign Eｎｔry HDL原理图的输入方式。
一、进入Dｅｓiｇn Ｅnｔｒy HDL用户界面进入ＨDL原理图输入界面的步骤如下。
１、执行“开始/程序／Cadｅnｃe 16．3/Dｅｓign Eｎtry HDL”命令,将弹出产品选择对话框２、进入产品界面,弹出Ｏpen Proｊeｃｔ对话框其中Open Recent用以打开最后运行的项目；Open Open aｎExｉsｔing Pｒｏject用以打开一个已有的项目；CreatｅａＮew Prｏｊect用以新建一个项目。
3、点击Cｒeatｅa Nｅw Prｏjecｔ新建项目,则进入新建项目向导，填入新建项目名称和保存位置，如下图。
４、点击下一步，进入PｒｏｊｅcｔLibrariｅs对话框，在可用元件库中为项目添加元件库5、点击下一步,进入Deｓiｇn Nａmｅ对话框，Lｉbrarｙ中选择需要的元件库,Design 中可以填写新建项目名称,也可以选择已有元件，对其进行修改。
6、点击下一步，进入Ｓuｍｍarｙ对话框，显示前面步骤所设置的所有内容。
７、点击Fｉｎish按钮,在接下来的对话框中均确定就可以完成项目的新建，并出现原理图工作界面。
其中：(1）标题栏——显示文件所在路径和文件名称;(２）菜单栏——项目所有相关操作的集合;包含了文件菜单、编辑菜单、视图菜单、元件菜单、画线菜单、文本菜单、模块菜单、群组菜单、显示菜单、仿真菜单、RＦ-ＰCB菜单、工具菜单、窗口菜单和帮助菜单。
Cadence使用初步简介在早期的ASIC 设计中电路图起着更为重要的作用作为流行的CAD软件Cadence 提供了一个优秀的电路图编辑工具Composer。
Composer不但界面友好操作方便而且功能非常强大电路图设计好后其功能是否正确性能是否优越必须通过电路模拟才能进行验证Cadence 同样提供了一个优秀的电路模拟软件Analog Artist由于Analog Artist 通过Cadence 与Hspice 的接口调用Hspice 对电路进行模拟。
但是我们的虚拟机中并没有安装Hspice软件，所以我们使用Cadence自带的仿真软件进行仿真。
本章将介绍电路图设计工具Composer 和电路模拟软件Analog Artist 的设置启动界面及使用方法简单的示例以及相关的辅助文件以便大家能对这两种工具有一个初步的理解。
一、Cadence平台的启动：①右击桌面，在弹出菜单中单击open Terminal②在弹出的终端中输入icfb&然后按回车启动Cadence③Cadence启动过程④Cadence启动完成后，关闭提示信息二、设计项目的建立①点击Tools—Library Manager…启动设计库管理软件②启动设计库管理软件③点击File—New--Library新建设计库文件④在弹出的菜单项中输入你的设计的库的名称，比如MyDesign，点击OK⑤选择关联的工艺库文件，我们选择关联已有的工艺库文件，点击OK⑥在弹出菜单中的Technology Library下拉菜单中选择我们需要的TSMC35mm 工艺库，然后点击OK。
⑦设计的项目库文件建立完成，然后我们在这个项目库的基础上建立其子项目。
点击选择mydesign,然后点击File-New-Cell View…⑧输入子项目的名称及子项目的类型，多种类型，目前课程设计中用到的主要是电路图编辑和版图编辑。
在设计版图之前我们假定先设计原理图：所以我们选择，然后点击OK。
目录目录 (1)设计环境介绍 (2)工作站常用命令 (2)运行Cadence (6)运行Layout (10)运行schematic的编辑 (15)生成schematic symbol (18)运行Artist的仿真环境 (20)设计示例的简单介绍 (21)设计环境介绍典型的全定制Full-Custom模拟集成电路设计环境1. 集成的设计环境－Cadence Design Framework II是众多Cadence 工具集成在一起的统一的界面，通过这个架构,不用繁琐的数据格式转换，就可以方便的从一个工具转到另一个工具。
其中包括很多软件，如：原理图编辑工具-Composer布局编辑工具-Candence virtuoso布局验证编辑工具-Diva, Dracula2. 电路网表或原理图编辑环境－Text editor / schematic editor3. 电路模拟软件－spice操作系统环境和硬件平台1.SUN工作站；UNIX系统2.运行Linux的PC3.作为终端的PC工作站常用命令一、在terminal窗口键入的基本命令：1. ls：列出目录下所有文件。
2. clear：清除terminal窗口里的内容。
3. pwd：显示目前工作的目录。
4. cd：改变当前目录。
5. rm：刪除文件。
6. cp：复制文件。
7. mv：移动文件。
8. mkdir：建立目录。
9. rmdir：刪除目录。
10. find：寻找文件。
11. passwd：改变当前用户密码。
12. finger：显示当前用户信息。
二、基本操作和命令的使用介绍：1.从PC登录工作站，一般使用exeed或Xmanager。
login ：___________(输入username)password：___________(输入密码)2.登出步骤：点击exit3.在线命令说明（以下的example% 表示系统的提示符）example% man [command-name]4. 改变当前目录example% cd [name]Example：example% cd dir1 改变目录位置，至dir1目录下。
