下载文档原格式

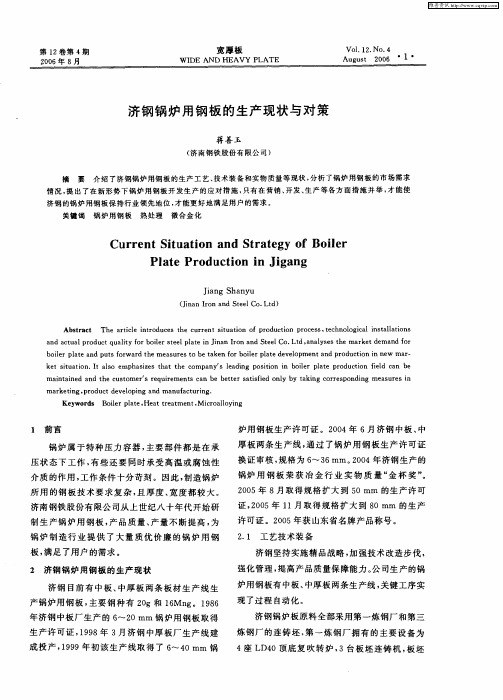

GB713－2008《锅炉和压力容器用钢板》讲解内容GB713－2008《锅炉和压力容器用钢板》是对GB713－1997《锅炉用钢板》和GB6654—1996《压力容器用钢板》两个标准进行修订合并而成的。
这项工作从2005开始，到2007年完成。
2008年3月发布新标准，同年9月1日起实施。
锅炉及压力容器用钢板是重要产品，关系到生命财产安全，技术要求高，生产难度大。
标准的制修订工作难度也比较大，特别由原来已经执行多年的标准合并为一个标准难度更大。
为了做好两个标准的修订和合并工作，征求了一些有关单位的意见，调查标准的执行情况，查阅标准档案资料，收集了ISO、EN、JIS和ASTM等国际国外主要标准。
国外这方面的标准比较多，尤其是美国，ASTM有30多个压力容器用钢板标准，体系比较乱。
日本标准受美国的影响比较明显，JIS的锅炉及压容器用钢板标准也比较多，有11个。
EN和ISO压力容器用钢板标准的系列完整、分类清楚、数量不多。
EN10028压力容器用钢板包含7部分，即7个标准。
ISO9328压力容器用钢板包含5部分，比EN少2个标准，但内容与EN10028的内容是一样的，ISO 正火和调质钢板合订一个标准，TMCP控轧控冷钢也没有单独标准。
与国外比，国内压力容器用钢板标准少，不配套、有空缺。
GB713和GB 6654对应的国外标准主要有ISO9328－2、EN10028－2、JIS G 3115、JIS G 4109、ASTM A 299、ASTMA387。
对这些标准进行了分析对比，基本了解国内外标准情况和标准水平后，在原标准的基础上，结合国情和使用部门的要求，并参考国际国外标准，对原来两个标准进行修订和合并。
这次修订和合并标准的原则，是结合国情和用户的要求，EN10028－2：2002作为重要参照和采用的对象。
在新标准中引进国际国外标准中通用的、典型的国内已经生产使用的牌号，淘汰原标准中性能差的、用户不满意的牌号；反映国内冶炼和轧钢技术进步，降低硫、磷等杂质含量，提高钢的纯净度和性能指标，不断完善和提高标准水平，以满足使用要求。
锅炉发展史锅炉的发展锅炉的的发展分锅和炉两个方面。
18世纪上半叶，英国煤矿使用的蒸汽机，包括瓦特的初期蒸汽机在内，所用的蒸汽压力等于大气压力。
18世纪后半叶改用高于大气压力的蒸汽。
19世纪，常用的蒸汽压力提高到0.8兆帕左右。
与此相适应，最早的蒸汽锅炉是一个盛水的大直径圆筒形立式锅壳，后来改用卧式锅壳，在锅壳下方砖砌炉体中烧火。
随着锅炉越做越大，为了增加受热面积，在锅壳中加装火筒，在火筒前端烧火，烟气从火筒后面出来，通过砖砌的烟道排向烟囱并对锅壳的外部加热，称为火筒锅炉。
开始只装一只火筒，称为单火筒锅炉或康尼许锅炉，后来加到两个火筒，称为双火筒锅炉或兰开夏锅炉。
1830年左右，在掌握了优质钢管的生产和胀管技术之后出现了火管锅炉。
一些火管装在锅壳中，构成锅炉的主要受热面，火(烟气)在管内流过。
在锅壳的存水线以下装上尽量多的火管，称为卧式外燃回火管锅炉。
它的金属耗量较低，但需要很大的砌体。
19世纪中叶，出现了水管锅炉。
锅炉受热面是锅壳外的水管，取代了锅壳本身和锅壳内的火筒、火管。
锅炉的受热面积和蒸汽压力的增加不再受到锅壳直径的限制，有利于提高锅炉蒸发量和蒸汽压力。
这种锅炉中的圆筒形锅壳遂改名为锅筒，或称为汽包。
初期的水管锅炉只用直水管，直水管锅炉的压力和容量都受到限制。
二十世纪初期，汽轮机开始发展，它要求配以容量和蒸汽参数较高的锅炉。
直水管锅炉已不能满足要求。
随着制造工艺和水处理技术的发展，出现了弯水管式锅炉。
开始是采用多锅筒式。
随着水冷壁、过热器和省煤器的应用，以及锅筒内部汽、水分离元件的改进，锅筒数目逐渐减少，既节约了金属，又有利于提高锅炉的压力、温度、容量和效率。
以前的火筒锅炉、火管锅炉和水管锅炉都属于自然循环锅炉，水汽在上升、下降管路中因受热情况不同，造成密度差而产生自然流动。
在发展自然循环锅炉的同时，从30年代开始应用直流锅炉，40年代开始应用辅助循环锅炉。
辅助循环锅炉又称强制循环锅炉，它是在自然循环锅炉的基础上发展起来的。
2023年锅炉用钢板行业市场分析现状锅炉用钢板是指用于制造各类锅炉的钢板，广泛应用于电力、石化、矿山、造船、汽车、机械制造等行业。
锅炉用钢板的市场需求受到国家经济发展、工业化水平和相关行业需求的影响。
本文将对锅炉用钢板行业市场分析现状进行探讨。
首先，锅炉用钢板行业市场需求总体稳定增长。
随着国家经济的快速发展，各个行业特别是电力、石化、矿山等行业对能源的需求不断增加，进而带动了锅炉用钢板的市场需求。
特别是近年来清洁能源的发展势头迅猛，锅炉用钢板在核电、太阳能、风能等领域的应用也越来越广泛。
其次，锅炉用钢板行业市场竞争激烈。
随着国内外钢铁产能的不断扩大和市场竞争的加剧，锅炉用钢板的市场竞争也日益激烈。
国内外锅炉用钢板生产企业争相增加生产能力，提高产品质量，降低生产成本，以获取更多市场份额。
同时，一些国外巨头企业通过技术创新、品牌优势等手段在国内市场布局，对国内锅炉用钢板企业形成了一定的竞争压力。
再次，锅炉用钢板行业市场发展存在一些问题和挑战。
首先，锅炉用钢板产品品种单一，多为低端产品，高端产品严重依赖进口。
其次，锅炉用钢板生产企业技术水平不高，产品质量和技术含量较低。
此外，产能过剩、环保压力大等问题也对行业的健康发展带来了一定的困扰。
最后，锅炉用钢板行业面临重大的发展机遇。
随着国家对环境保护的重视和对清洁能源的大力推动，锅炉用钢板行业有机会通过技术创新、产品升级等手段，实现向高端产品的转型升级。
此外，随着“一带一路”倡议的深入推进，国际合作与交流也为锅炉用钢板行业的发展提供了广阔的舞台。
综上所述，锅炉用钢板行业市场需求总体稳定增长，市场竞争激烈，发展中存在问题和挑战，但也面临着重大的发展机遇。
为了适应市场的需求变化和提高自身竞争力，锅炉用钢板行业应加大技术创新力度，提高产品质量和技术含量；同时，加强与相关行业的合作，拓展国际市场，实现行业的持续发展。
国内外锅炉、压力容器和管道的焊接技术近10年来，国内外锅炉、压力容器和管道的焊接技术取得了引人注目的新发展。
随着锅炉、压力容器和管道工作参数的大幅度提高及使用领域的不断扩展，对焊接技术提出了愈来愈高的要求。
所选用的焊接方法、焊接工艺、焊接材料和焊接设备首先应保证焊接接头的高质量，同时必须满足高效、低耗、低污染的要求。
因此，在这一领域内，焊接工作者始终面临复杂而艰巨的技术难题，要求不断寻求最佳的解决方案。
通过不懈的努力已在许多关键技术上取得重大突破，并在实际生产中得到成功的使用，取得了可观的经济效益，使锅炉、压力容器和管道的焊接技术达到了新的发展水平。
鉴于锅炉、压力容器和管道涉及到许多重要的工业部门，其中包括火力、水力、风力，核能发电设备，石油化工装置，煤液化装置、输油、输气管线，饮料、乳品加工设备，制药机械，饮用水处理设备和液化气储藏和运输设备等，焊接技术的内容是相当广泛的。
本文因篇幅所限，仅就锅炉、压力容器和管道用钢，先进的焊接方法和焊接过程机械化和自动化三方面的新发展作如下概括的介绍。
锅炉压力容器和管道用钢的新发展1 锅炉用钢的新发展在锅炉、压力容器和管道用钢这三类钢中，锅炉用钢的发展最为迅速。
这主要是近10年来，火力发电站用燃料—煤炭的供应日趋紧张，降低燃料的消耗已成为世界性的迫切需要。
为此，必须提高锅炉的效率。
通常锅炉效率每提高5%，燃料的消耗可降低15%.而锅炉的效率基本上取决于其运行参数—蒸汽压力和蒸汽温度。
最近，上海锅炉厂生产600~670MW超临界锅炉的蒸汽压力为254bar，过热蒸汽温度为569℃，锅炉的热效率约为43%.如果锅炉的运行参数提高到特超临界级，即蒸汽压力为280 bar蒸汽温度为620℃，锅炉的热效率可提高到47%.目前世界上特超临界锅炉的最高工作参数为350 bar/700℃/720℃，锅炉的热效率达到了50% .这里应当强调指出，随着锅炉效率的提高，锅炉烟气中的SO2、NOX和CO2的排放量逐渐下降。
铁素体型耐热钢发展主要分为四个发展阶段在1960～1970年代EM12、HCM9M、HT9、HT91等9～12％Cr钢对于亚临界机组的发展有很大贡献。
直到1970～1985年期间，T/P91、HCM12和HCM2S提高了钢的持久强度、可焊接性等，机组蒸汽温度提高到593℃以上，保证了超临界机组的运行和超超临界机组的试验建造。
1985年以后开发了T92（NF616）、E911和HCM12A（T/P122）。
由于进一步增加W、Mo、Cu等强化元素，钢的持久强度提高，机组的蒸汽温度提高至600℃以上，这样保证了超超临界机组的成功运行。
由于铁素体钢导热性好，热膨胀系数小，钢的热疲劳抗力比奥氏体钢好。
同时，铁素体耐热钢焊接性好，与其它铁素体钢的焊接属于同种材料焊接，焊接接头性能稳定，成本比18-8奥氏体钢低。
由于这些优点，世界各国都大力研究发展铁素体耐热钢。
近年来，通过加入3W-3Co及B、Ta、Nd等元素进一步强化发展了NF12，SA VE12等新型耐热钢，可望满足650℃蒸汽温度参数使用。
奥氏体耐热钢主要用于过热器和再热器的高温段管道，其的特点是持久强度高、抗氧化和抗腐蚀性能优越，使用温度比铁素体钢高。
可以大致分成四类，即15Cr-15Ni型、18-8型、25Cr-20Ni型和高Cr合金型。
15Cr-15Ni型有17-14CuNb、Esshete1250、TempaloyA-2等；18-8型有TP304H、TP321H、TP316H、TP347H、TP347HFG、Super304H、TempaloyA-1等；25Cr-20Ni型有TP310、TP310NbN（HR3C）、NF707、NF709、Alloy800H、TempaloyA-3、SA VE25等；高铬合金型有CR30A、HR6W、Inconel617、Inconel671，Inconel740等。
耐热钢的基体组织和析出相的稳定性是其高温性能的基础，铁素体耐热钢和奥氏体耐热钢的组织特征。
超超临界锅炉管道用钢的研究现状与发展趋势摘要：随着火电锅炉行业的不断发展，超超临界火电机组比超临界机组效率提高5%左右。
提高发电机组的蒸汽温度、压力参数是火电厂提高效率的有效方法，尤其是温度对效率的影响更加明显。
这对锅炉的材料提出了更高的要求。
基于电力行业超( 超) 临界锅炉用钢的现状及趋势，对典型的铁素体耐热钢T/P91 钢的应用及其焊接性进行了分析，另对典型的奥氏体不锈钢Super304H 的应用及其焊接性也进行了总结。
关键词：超超临界；参数；锅炉；用钢近年来，全球能源危机变得越来越严重，煤炭作为火力发电的主要燃料，供应日益短缺，因此包括节能减耗在内的环境保护已成为各行各业的主流思想。
在当前的情况下，超超临界燃煤技术更加适用，其技术经过长期的发展已经较为成熟，具有良好的可行性。
在超超临界电站锅炉、管道和压力容器领域，对钢的要求很高。
对于锅炉领域来说，其所用钢材的发展十分迅速。
开展超超临界电站建设时，还存在着大量亟待解决的问题，为了保障其运行的安全性，应当采用高质量的材料。
随着锅炉运行参数的提升，迫切需要开发具有高温强度和抗氧化、抗腐蚀性能的材料。
特别是锅炉中温度最高的过热器以及再热器管道，对高温强度和抗氧化、抗腐蚀性能要求更高。
并且，需要注意的是，提高锅炉的效率会对烟雾的排放产生影响，主要体现在减少碳化物、硫化物以及氮化物气体的排放量上，有利于保护大气。
所以，为了更好地实现我国所提出的减排节能目标，应当进一步发展超超临界电站锅炉。
一、超超临界电站的发展在过去的一个时期里，因为世界范围内环境逐渐恶化，使得各国也有了更加强烈的环保意识，从而形成了更高的关于降低固体废弃物与温室气体排放量的呼声。
随着能源问题日益严重，火力发电面临着双重压力。
因此，世界各国一直竞相开发燃煤效率更高的超超临界发电站。
在逐渐地提高燃煤电站的相关参数之后，也将相应地增大其发电效率，此外，机组类型将会从之前的普通高压机组而逐渐地变成超临界机组。
题：收起2006-5-27 9:58:00锅炉、压力容器和管道焊接技术的新发展上海市焊接协会/学会陈裕川一、前言近10年来，国内外锅炉、压力容器和管道的焊接技术取得了引人注目的新发展。
随着锅炉、压力容器和管道工作参数的大幅度提高及应用领域的不断扩展，对焊接技术提出了愈来愈高的要求。
所选用的焊接方法、焊接工艺、焊接材料和焊接设备首先应保证焊接接头的高质量，同时必须满足高效、低耗、低污染的要求。
因此，在这一领域内，焊接工作者始终面临复杂而艰巨的技术难题，要求不断寻求最佳的解决方案。
通过不懈的努力已在许多关键技术上取得重大突破，并在实际生产中得到成功的应用，取得了可观的经济效益，使锅炉、压力容器和管道的焊接技术达到了新的发展水平。
鉴于锅炉、压力容器和管道涉及到许多重要的工业部门，其中包括火力、水力、风力，核能发电设备，石油化工装置，煤液化装置、输油、输气管线，饮料、乳品加工设备，制药机械，饮用水处理设备和液化气储藏和运输设备等，焊接技术的内容是相当广泛的。
本文因篇幅所限，仅就锅炉、压力容器和管道用钢，先进的焊接方法和焊接过程机械化和自动化三方面的新发展作如下概括的介绍。
二、锅炉压力容器和管道用钢的新发展2．1锅炉用钢的新发展在锅炉、压力容器和管道用钢这三类钢中，锅炉用钢的发展最为迅速。
这主要是近10年来，火力发电站用燃料—煤炭的供应日趋紧张，降低燃料的消耗已成为世界性的迫切需要。
为此，必须提高锅炉的效率。
通常锅炉效率每提高5%，燃料的消耗可降低15%。
而锅炉的效率基本上取决于其运行参数—蒸汽压力和蒸汽温度。
图1示出它们之间的关系。
最近，上海锅炉厂生产600~670MW超临界锅炉的蒸汽压力为254bar，过热蒸汽温度为569℃，锅炉的热效率约为43%。
如果锅炉的运行参数提高到特超临界级，即蒸汽压力为280 bar蒸汽温度为620℃，锅炉的热效率可提高到47%。
目前世界上特超临界锅炉的最高工作参数为350 bar/700℃/720℃，锅炉的热效率达到了50%图1电站锅炉热效率与锅炉运行参数的关系这里应当强调指出，随着锅炉效率的提高，锅炉烟气中的SO2、NOX和CO2的排放量逐渐下降。
因此从减少大气污染的角度出发，设计制造高工作参数的特超临界锅炉也是必然的发展趋势。
锅炉蒸汽参数的提高直接影响到锅炉受压部件的强度性能。
在超临界和特超临界工作条件下，锅炉的主要部件，如膜式水冷壁，过热器，再热器、高压出口集箱和主蒸汽管道的工作温度均已达到钢材蠕变温度范围以内。
制作这些部件的钢材在规定的工作温度下，除了具有足够的蠕变强度（或105h高温持久强度）外，还应具有高的耐蚀性和抗氧化性以及良好的焊接性和成形性能。
图2示出在超临界，特超监界蒸汽参数下，锅炉主要部件用钢的发展阶段。
从中可见，即便是工作温度相对较底的水冷壁部件，也必须采用铬含量大于2%的Cr-Mo钢或多组元的CrMoVTiB钢。
按现行的锅炉制造规程，这类低合金钢，当管壁厚度超过规定的界限时，焊后必须进行热处理。
由于膜式水冷壁的外形尺寸相当大，工件长度一般超过30m，焊后热处理不仅延长了生产周期，而且大大提高了制造成本。
为解决这一问题，国外研制了一种专用于膜式水冷壁的新钢种7CrMoVTiB1010，其化学成分详见表1。
最近，该钢种已得到美国ASME的认可，并已列入美国ASME材料标准，钢号为A213-T24。
这种钢的特点是含碳量控制在%以下，硫含量不超过%，因此具有相当好的焊接性。
焊前无需预热。
当管壁厚度不大于10 m m，焊后亦可不作热处理。
在特超临界的蒸气参数下，当蒸气温度达到700℃，蒸气压力超过370 bar时，水冷壁的壁温可能超过600℃。
在这种条件下，必须采用9%Cr或12%Cr马氏体耐热钢。
这些钢种对焊接工艺和焊后热处理提出了严格的要求，必须采取特殊的工艺措施，才能确保接头的焊接质量。
对于锅炉过热器和再热器高温部件，在超临界和特超临界蒸汽参数下，其工作温度范围为560~650℃。
在低温段通常采用9~12%Cr钢，从高温耐蚀性角度考虑，最好选用12%Cr钢。
在600℃以上的高温段，则必须采用奥氏体铬镍高合金耐热钢。
图3示出锅炉讨热器和再热器用奥氏钵钢的最新发展。
根据近期的研究成果，对于高温段过热器和再热器管件，为保证足够高的高温耐蚀性和抗氧化性，应当选用铬含量大于20%的奥氏体钢，例如25Cr-20NiNbN(HR3C)，23Cr-18NiCuWNbN(SAVE25)，22Cr-15NiNbN(Tempaloy A-3)，和20Cr-25NiMoNbTi(NF709)等，这些钢中的主要合金成分详见表2。
在相当高的蒸汽参数下（375 bar/700℃）下，在过热器出口段，由于奥氏体钢蠕变强度不足，不能满足要求，而必须采用镍基合金，如Alloy617，其主要合金成分一并列入表2。
由图3可见，现代奥氏体耐热钢与传统的奥氏体耐热钢相比，其最大特点是含有多组元的碳化物强化元素，从而在很大程度上提高了钢材的蠕变强度（图3中钢号黑方框右上角括号内注明600℃10万h蠕变断裂强度值）。
对于超临界锅炉机组的高压出口集箱和主蒸汽管道等厚壁部件主要采用改进型的9-12%Cr马氏体铬钢。
这两类铬钢最新发展的趋势示于图4。
各钢种的主要合金成分列于表3。
图4和表3的数据表明，9~12%马氏体铬钢的发展规律与前述的奥氏体耐热钢相似，即从最原始的Cr-Mo二元合金向多组元合金演变，其主攻方向是尽可能提高钢材的高温蠕变强度，减薄厚壁部件的壁厚，以简化制造工艺和降低制造成本。
上述钢种由于严格控制了碳、硫、磷含量，焊接性明显改善。
在国外超临界和特临界锅炉已逐步推广应用，取得了可观的经济效益。
2．2压力容器用钢的新发展近年来，压力容器用钢的发展与锅炉用钢不同，其主攻方向是提高钢的纯净度，即采用各种先进的冶炼技术，最大限度地降低钢中的有害杂质元素，如硫、磷、氧、氢和氮等的含量。
这些冶金技术的革新，不仅明显地提高了钢的冲击韧性，特别是低温冲击韧性，抗应变时效性、抗回火脆性、抗中子幅照脆化性和耐蚀性，而且可大大改善其加工性能，包括焊接性和热加工性能。
表4对比采用常规冶炼方法和现代熔炼方法轧制的16MnR钢板的化学成分和不同温度下的缺口冲击韧度和应变时效后的冲击韧性。
表载数据表明，超低级的硫、磷、氮含量显着地提高了普通低合金钢的低温冲击韧度和抗应变时效性。
高纯净化对深低温用9%Ni钢的极限工作温度（-196℃）下的缺口冲击韧度也起到相当良好的作用，按美国ASTM A353和A553（9%Ni）钢标准，该钢种在-196℃冲击功的保证值为27J。
但按大型液化天然气（LNG）储罐的制造技术条件，9% Ni 钢壳体-196℃的冲击功应 70J，相差倍之多。
这一问题也是通过9% Ni钢的纯净化处理而得到完满的解决。
同时还大大改善了9% Ni钢的焊接性。
焊接不必预热，焊后亦无须热处理。
对于厚度30mm以下的9%Ni钢，焊前不必预热，焊后亦无需热处理。
这对于大型（10万m3以上）LNG储罐的建造，具有十分重要的意义。
表5列出9% Ni钢标准的化学成分和力学性能并与高纯度9% Ni钢相应的性能作了对比，从中可以看出它们之间的明显差异。
在高压加氢裂化反应容器中，由于工作温度高于450℃，壳体材料必须采用或3CrlMo低合金抗氧钢。
但这类钢在450℃以上温度下长期使用时，会产生回火脆性，使钢的韧性明显下降，给加氢反应的安全运行造成隐患。
近期的大量研究证明，上列铬钼钢的回火脆性主要起因于钢中P、Sn、Sb和As等微量杂质。
合金元素Si和Mn也对钢的回火脆性起一定的促进作用。
因此必须通过现代的冶金技术，把钢中的这些杂质降低到最低的水平。
目前，许多国外钢厂已提出严格控制钢中杂质含量的供货技术条件。
表6列出现代炼钢技术能够达到了最低杂质含量的上限，可大大降低和3CrlMo 钢的回火脆性敏感性，其回火脆性指数J低于100，而普通的钢的J 指数高达300。
由此可见，压力容器用钢的纯净化是一种必然的发展趋势。
近几年来，各类不锈钢在金属结构制造业中应用急速增长，如图5的曲线表明，其年增长率为%，2003年世界不锈钢消耗量为2150万吨，其中我国不锈钢的用量占%极大部分用于各种压力容器和管道，包括部分输油输气管线。
为满足各种不同的运行条件下的耐蚀性要求，并改善不同施工条件下的加工性能，近期开发了多种性能优异的不锈钢，其中包括超级马氏体不锈钢、超级铁素体不锈钢，铁素体—奥氏体双相不锈钢和超级铁素体—奥氏体不锈钢。
这些新型不锈钢的共同特点是超低碳、超低杂质含量、合金元素的匹配更趋优化，不仅显着提高了其在各种腐蚀介质下的耐蚀性，而且大大改善了焊接性和热加工性能。
在一定的厚度范围，超级马氏体不锈钢焊前可不必预热，焊后亦无需作热处理。
这对于大型储罐和跨国海底输油输气管线的建设具有重要的经济意义。
目前已在压力容器和管道制造中得到实际应用的马氏体不锈钢、铁素体—奥氏体双相不锈钢和超级双相不锈钢的典型化学成分列于表7，从中可以看到，这些不锈钢合金系列与常规不锈钢之间存在较大的差异。
2．3管道用钢的新发展管道用钢的发展在很多方面与前述的锅炉与压力容器用钢相似。
实际上很多钢种和钢号都是相同的，其中只有输气管线用钢可以认为是独立的分支。
近10年来，输送管线的工作应力已从40bar提高到100bar，甚至更高。
最近台湾省建造了一座1600MW抽水蓄能电站，其压水管道采用了X100型（屈服强度690Mpa）高强度钢。
目前在世界范围内，输送管线中采用的最高强度级别的钢种为X80型，相当于我国标准钢号L555，其最低屈服强度为555Mpa。
国外已计划将X100型高强度钢用于输送管线。
鉴于管线的焊接都在野外作业，要求钢材具有良好的焊接性，因此管线用钢多采用低碳，低硫磷的微合金钢，并经热力学处理。
三、锅炉、压力容器和管道焊接方法的新发展锅炉、压力容器和管道均为全焊结构，焊接工作量相当大，质量要求十分高。
焊接工作者总是在不断探索优质、高效、经济的焊接方法，并取得了引人注目的进步。
以下重点介绍在国内外锅炉、压力容器与管道制造业中已得到成功应用的先进高效焊接方法。
锅炉膜式水冷壁管屏双面脉冲MAG自动焊接生产线为提高锅炉热效率，节省材料费用，大型电站锅炉式水冷壁管屏均采用光管＋扁钢组焊而成。
这种部件的外形尺寸与锅炉的容量成正比。
一台600MW电站锅炉膜式水冷壁管屏的拼接缝总长已超过万米。
因此必须采用高效的焊接方法。
在上世纪90年代以前，国内外锅炉炉制造厂大多数采用多头（6~8头）埋弧自动焊。
在多年的实际生产中发现，这种埋弧焊方法存在一致命的缺点，即埋弧焊只能从单面焊接，管屏焊后不可避免会产生严重的挠曲变形。
管屏长度愈长，变形愈大，必须经费工的校正工序。
