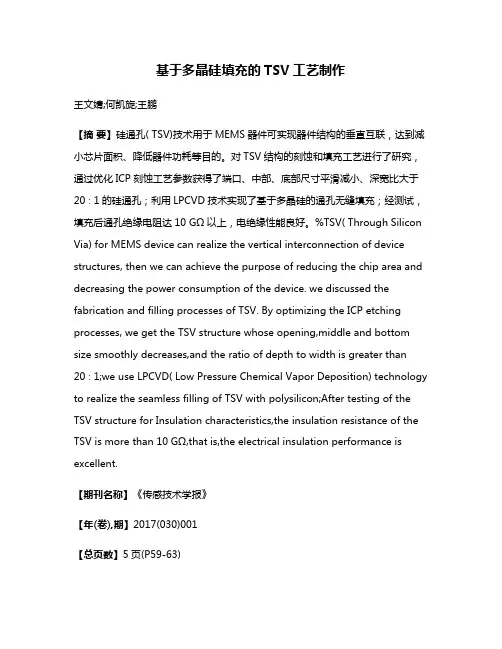

基于多晶硅填充的TSV工艺制作王文婧;何凯旋;王鹏【摘要】硅通孔( TSV)技术用于MEMS器件可实现器件结构的垂直互联，达到减小芯片面积、降低器件功耗等目的。
对TSV结构的刻蚀和填充工艺进行了研究，通过优化ICP刻蚀工艺参数获得了端口、中部、底部尺寸平滑减小、深宽比大于20∶1的硅通孔；利用LPCVD技术实现了基于多晶硅的通孔无缝填充；经测试，填充后通孔绝缘电阻达10 GΩ以上，电绝缘性能良好。
%TSV( Through Silicon Via) for MEMS device can realize the vertical interconnection of device structures, then we can achieve the purpose of reducing the chip area and decreasing the power consumption of the device. we discussed the fabrication and filling processes of TSV. By optimizing the ICP etching processes, we get the TSV structure whose opening,middle and bottom size smoothly decreases,and the ratio of depth to width is greater than 20∶1;we use LPCVD( Low Pressure Chemical Vapor Deposition) technology to realize the seamless filling of TSV with polysilicon;After testing of the TSV structure for Insulation characteristics,the insulation resistance of the TSV is more than 10 GΩ,that is,the electrical insulation performance is excellent.【期刊名称】《传感技术学报》【年(卷),期】2017(030)001【总页数】5页(P59-63)【关键词】MEMS;TSV;ICP刻蚀;LPCVD;无缝填充;绝缘特性【作者】王文婧;何凯旋;王鹏【作者单位】华东光电集成器件研究所，安徽蚌埠233042;华东光电集成器件研究所，安徽蚌埠233042;华东光电集成器件研究所，安徽蚌埠233042【正文语种】中文【中图分类】TP393硅通孔(TSV)是用来实现垂直互联的一种结构,目前,TSV技术多用于以下两个方面:一是采用TSV技术实现集成电路芯片和芯片间的垂直互联,进而实现多层芯片的堆叠;二是利用TSV技术实现MEMS器件晶圆级封装中的垂直电互联引出。
微电子器件的封装与封装技术微电子器件的封装是指将微电子器件通过一系列工艺及材料封装在某种外部介质中，以保护器件本身并方便其连接到外部环境的过程。
封装技术在微电子领域中具有重要的地位，它直接影响着器件的性能、可靠性和应用范围。
本文将对微电子器件的封装和封装技术进行探讨。
一、封装的意义及要求1. 保护器件：封装能够起到保护微电子器件的作用，对器件进行物理、化学及环境的保护，防止外界的机械损伤、湿度、温度、辐射等因素对器件产生不良影响。
2. 提供电子连接：封装器件提供了电子连接的接口，使得微电子器件能够方便地与外部电路连接起来，实现信号传输和电力供应。
3. 散热：现如今，微电子器件的集成度越来越高，功耗也相应增加。
封装应能有效散热，防止过热对器件性能的影响，确保其稳定运行。
4. 体积小、重量轻：微电子器件的封装应尽量减小其体积和重量，以满足现代电子设备对紧凑和便携性的要求。
5. 成本低：封装的制造成本应尽量低，以便推广应用。
二、封装技术封装技术是实现上述要求的关键。
根据封装方式的不同，可以将封装技术分为传统封装技术和先进封装技术。
1. 传统封装技术传统封装技术包括包装封装和基板封装。
（1）包装封装：包装封装即将芯片封装在芯片封装物中，如QFN （无引脚压焊封装）、BGA（球栅阵列封装）等。
这种封装技术适用于小尺寸器件，并具有良好的散热性能和低成本的优点。
（2）基板封装：基板封装主要是通过将芯片封装在PCB（Printed Circuit Board，印刷电路板）上来实现。
它有着较高的可靠性和良好的电气连接性，适用于信号速度较慢、功耗较低的器件。
2. 先进封装技术随着微电子技术的发展，需要更加先进的封装技术来满足器件的高集成度、大功率以及快速信号传输等需求。
（1）3D封装技术：3D封装技术是指将多个芯片通过堆叠、缠绕、插口等方式进行组合，以实现更高的器件集成度和性能。
常见的3D封装技术包括TSV（Through-Silicon-Via，通过硅通孔）和芯片堆积技术。
三维集成电路封装的TSV技术1.引言三维集成电路（3D IC）和基于硅介质的2.5D集成电路具有低功耗、性能高、高功能集成度[1–4]等优点，被认为是克服摩尔定律局限性的重要电路。
为实现3D 和2.5D芯片集成，需要几个关键技术，如硅通孔（TSV）、晶片减薄处理以及晶圆/芯片粘接等。
TSV技术具有缩短互连路径和缩小封装尺寸的优点，因此被认为是3D集成的核心。
在3D和2.5D芯片集成过程中，TSV工艺可分为三种类型。
当TSV工艺在CMOS工艺进行之前完成时，工艺进程定义为“通孔优先（via first）”；当TSV工艺在CMOS工艺进行中完成时，CMOS中间工艺和后道工艺只能在TSV工艺完成后制作；当TSV在完成CMOS过程后进行时，工艺进程定义为“通孔收尾（via last）”，在已进行CMOS工艺后的衬底正面或背面进行TSV工艺。
选择TSV作为最终方案是在半导体行业最终应用要求。
TSV技术已被开发用于许多应用领域，如MEMS、移动电话、CMOS图像传感器（CIS）、生物应用程序设备和存储器等。
人们对TSV工艺进行了大量研究。
目前，由于制造成本相对较高，TSV在三维集成电路和先进封装应用中尚未普遍实现[5,6]。
本文将介绍当TSV制作直径较小、纵横比较高时，TSV的相关重要制造过程及相关失效模式。
此外，TSV制备有许多重要过程，包括深层反应离子蚀刻（DRIE）、介电层衬底、阻挡层和种晶层、填充、化学机械抛光（CMP）和Cu暴露过程，上述关键技术将在下面详细介绍。
2.TSV刻蚀技术TSV蚀刻是3D集成技术中的关键制造工艺，而广泛使用的Bosch工艺是深硅蚀刻的首选。
Bosch蚀刻工艺的高蚀刻速率为5~10 μm/min，对光刻胶的刻蚀选择性为50-100，甚至对于氧化层掩膜高达200。
该过程通过以下步骤执行：(1)利用六氟化硫作为等离子体刻蚀剂进行硅刻蚀；(2)与C4F8等离子体气体结合，生成质量良好的钝化膜，以防止下一刻蚀步骤中的横向效应；(3)利用六氟化硫作为等离子体刻蚀剂，对掩蔽层和Si进行进一步的离子轰击定向刻蚀，以形成一个较深的刻蚀深度。

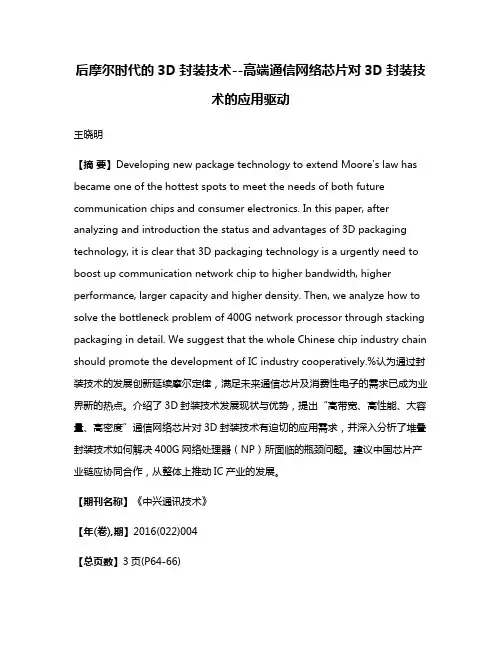

后摩尔时代的3D封装技术--高端通信网络芯片对3D封装技术的应用驱动王晓明【摘要】Developing new package technology to extend Moore's law has became one of the hottest spots to meet the needs of both future communication chips and consumer electronics. In this paper, after analyzing and introduction the status and advantages of 3D packaging technology, it is clear that 3D packaging technology is a urgently need to boost up communication network chip to higher bandwidth, higher performance, larger capacity and higher density. Then, we analyze how to solve the bottleneck problem of 400G network processor through stacking packaging in detail. We suggest that the whole Chinese chip industry chain should promote the development of IC industry cooperatively.%认为通过封装技术的发展创新延续摩尔定律，满足未来通信芯片及消费性电子的需求已成为业界新的热点。
介绍了3D封装技术发展现状与优势，提出“高带宽、高性能、大容量、高密度”通信网络芯片对3D封装技术有迫切的应用需求，并深入分析了堆叠封装技术如何解决400G网络处理器（NP）所面临的瓶颈问题。
第1篇2023年，在全球半导体行业迎来变革与挑战的大背景下，我国半导体封装行业取得了显著的成绩。
以下是对2023年半导体封装行业的年度总结：一、行业发展概况1. 市场规模持续增长：根据相关数据显示，2023年全球半导体封装市场规模达到XX亿美元，同比增长XX%。
其中，我国半导体封装市场规模占比达到XX%，位居全球首位。
2. 产业布局逐步优化：我国政府加大对半导体封装行业的支持力度，推动产业布局逐步优化。
在长三角、珠三角、环渤海等地区，形成了较为完善的半导体封装产业链。
3. 技术创新取得突破：在先进封装技术领域，我国企业不断加大研发投入，取得了一系列技术突破。
如晶圆级封装、3D封装、倒装芯片等技术已达到国际先进水平。
二、主要成果与亮点1. 产能持续提升：2023年，我国半导体封装产能持续提升，部分企业产能已达到全球领先水平。
例如，长电科技、通富微电等企业产能位居全球前列。
2. 技术创新与应用：我国企业在先进封装技术方面取得了显著成果，如倒装芯片、晶圆级封装等技术在智能手机、5G通信等领域得到广泛应用。
3. 产业链协同发展：我国半导体封装产业链上下游企业协同发展，形成良好的产业生态。
如奕成科技等企业在板级系统封测技术方面取得了重要突破。
4. 国际合作与竞争：我国半导体封装企业积极参与国际竞争，与国际巨头展开合作。
例如，长电科技与英伟达、高通等国际企业建立了合作关系。
三、未来发展趋势1. 技术创新：随着5G、人工智能、物联网等新兴产业的快速发展，半导体封装技术将朝着更高性能、更低功耗、更小型化的方向发展。
2. 产业链协同：我国半导体封装产业链上下游企业将进一步加强合作，共同推动产业发展。
3. 国际市场拓展：我国半导体封装企业将积极拓展国际市场，提升全球竞争力。
4. 政策支持：政府将继续加大对半导体封装行业的支持力度，推动产业持续健康发展。
总之，2023年我国半导体封装行业取得了显著的成绩，未来将继续保持快速发展态势。

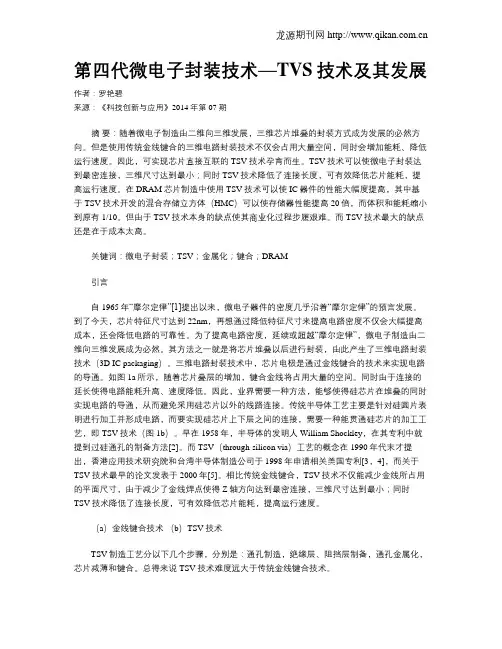

第四代微电子封装技术—TVS技术及其发展作者：罗艳碧来源：《科技创新与应用》2014年第07期摘要：随着微电子制造由二维向三维发展，三维芯片堆叠的封装方式成为发展的必然方向。
