详解TSV(硅通孔技术)封装技术

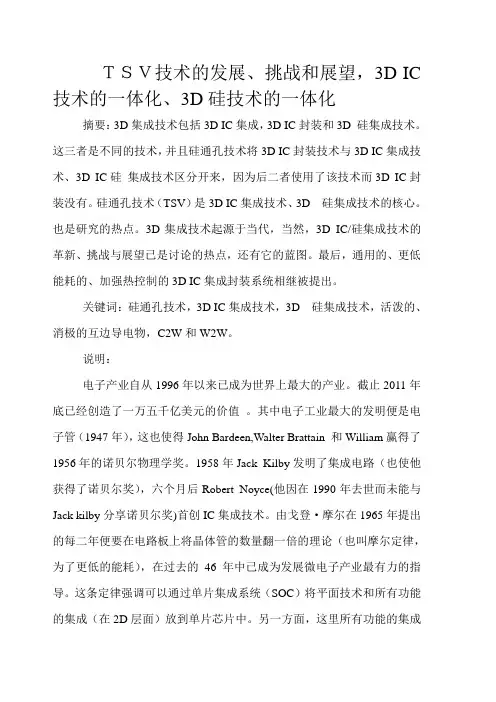

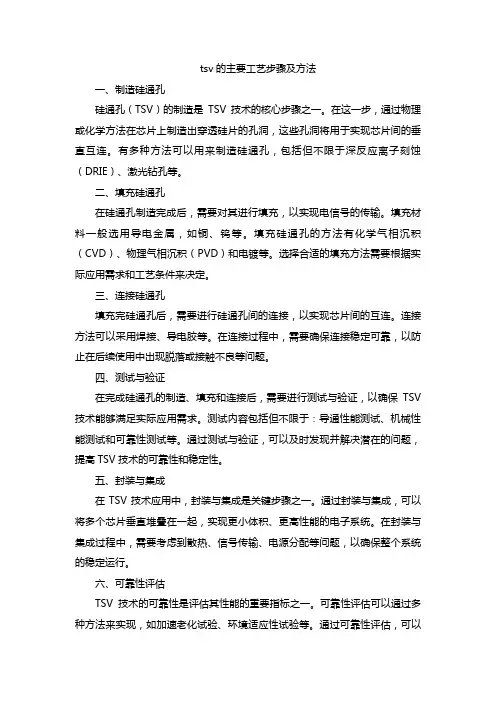

tsv的主要工艺步骤及方法一、制造硅通孔硅通孔（TSV）的制造是TSV技术的核心步骤之一。

在这一步，通过物理或化学方法在芯片上制造出穿透硅片的孔洞，这些孔洞将用于实现芯片间的垂直互连。

有多种方法可以用来制造硅通孔，包括但不限于深反应离子刻蚀（DRIE）、激光钻孔等。

二、填充硅通孔在硅通孔制造完成后，需要对其进行填充，以实现电信号的传输。

填充材料一般选用导电金属，如铜、钨等。

填充硅通孔的方法有化学气相沉积（CVD）、物理气相沉积（PVD）和电镀等。

选择合适的填充方法需要根据实际应用需求和工艺条件来决定。

三、连接硅通孔填充完硅通孔后，需要进行硅通孔间的连接，以实现芯片间的互连。

连接方法可以采用焊接、导电胶等。

在连接过程中，需要确保连接稳定可靠，以防止在后续使用中出现脱落或接触不良等问题。

四、测试与验证在完成硅通孔的制造、填充和连接后，需要进行测试与验证，以确保TSV 技术能够满足实际应用需求。

测试内容包括但不限于：导通性能测试、机械性能测试和可靠性测试等。

通过测试与验证，可以及时发现并解决潜在的问题，提高TSV技术的可靠性和稳定性。

五、封装与集成在TSV技术应用中，封装与集成是关键步骤之一。

通过封装与集成，可以将多个芯片垂直堆叠在一起，实现更小体积、更高性能的电子系统。

在封装与集成过程中，需要考虑到散热、信号传输、电源分配等问题，以确保整个系统的稳定运行。

六、可靠性评估TSV技术的可靠性是评估其性能的重要指标之一。

可靠性评估可以通过多种方法来实现，如加速老化试验、环境适应性试验等。

通过可靠性评估，可以了解TSV技术在不同环境和工作条件下的性能表现，为后续改进和优化提供依据。

七、失效分析失效分析是TSV技术中重要的一环，通过对失效样品的检测和分析，可以了解失效的原因和机制，从而提出相应的改进措施。

失效分析方法包括扫描电子显微镜（SEM）、能谱分析（EDS）等。

通过失效分析，可以提高TSV技术的可靠性和稳定性，为实际应用提供更加可靠的解决方案。

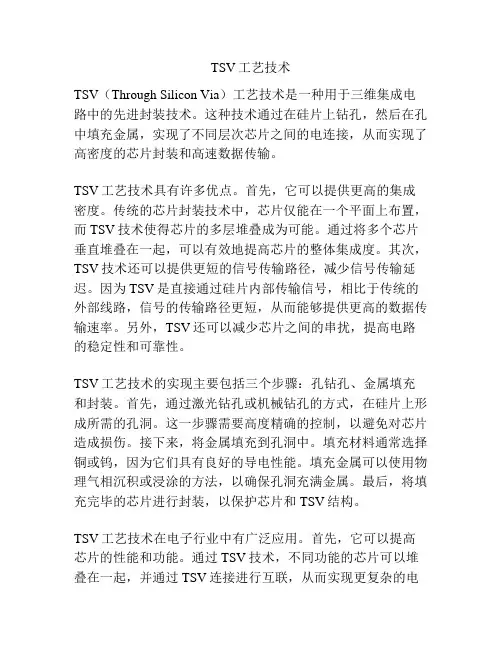

TSV工艺技术TSV（Through Silicon Via）工艺技术是一种用于三维集成电路中的先进封装技术。

这种技术通过在硅片上钻孔，然后在孔中填充金属，实现了不同层次芯片之间的电连接，从而实现了高密度的芯片封装和高速数据传输。

TSV工艺技术具有许多优点。

首先，它可以提供更高的集成密度。

传统的芯片封装技术中，芯片仅能在一个平面上布置，而TSV技术使得芯片的多层堆叠成为可能。

通过将多个芯片垂直堆叠在一起，可以有效地提高芯片的整体集成度。

其次，TSV技术还可以提供更短的信号传输路径，减少信号传输延迟。

因为TSV是直接通过硅片内部传输信号，相比于传统的外部线路，信号的传输路径更短，从而能够提供更高的数据传输速率。

另外，TSV还可以减少芯片之间的串扰，提高电路的稳定性和可靠性。

TSV工艺技术的实现主要包括三个步骤：孔钻孔、金属填充和封装。

首先，通过激光钻孔或机械钻孔的方式，在硅片上形成所需的孔洞。

这一步骤需要高度精确的控制，以避免对芯片造成损伤。

接下来，将金属填充到孔洞中。

填充材料通常选择铜或钨，因为它们具有良好的导电性能。

填充金属可以使用物理气相沉积或浸涂的方法，以确保孔洞充满金属。

最后，将填充完毕的芯片进行封装，以保护芯片和TSV结构。

TSV工艺技术在电子行业中有广泛应用。

首先，它可以提高芯片的性能和功能。

通过TSV技术，不同功能的芯片可以堆叠在一起，并通过TSV连接进行互联，从而实现更复杂的电路功能。

其次，TSV技术可以减小芯片尺寸。

由于芯片堆叠在一起，芯片的整体尺寸可以减小，从而实现更小型化的设备。

此外，TSV技术还可以降低能耗。

由于TSV可以提供更短的信号传输路径，电路的响应速度更快，功耗更低。

最后，TSV 工艺技术为芯片的延伸和升级提供了可能。

当芯片发展到一定阶段，无法再单独升级时，可以通过TSV连接新的芯片层来实现升级，延长设备的使用寿命。

总之，TSV工艺技术是一种用于三维集成电路中的高级封装技术。

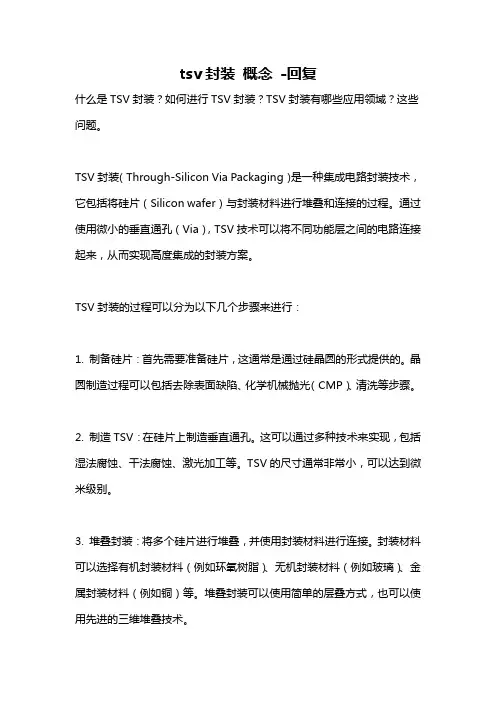

tsv封装概念-回复什么是TSV封装？如何进行TSV封装？TSV封装有哪些应用领域？这些问题。

TSV封装（Through-Silicon Via Packaging）是一种集成电路封装技术，它包括将硅片（Silicon wafer）与封装材料进行堆叠和连接的过程。

通过使用微小的垂直通孔（Via），TSV技术可以将不同功能层之间的电路连接起来，从而实现高度集成的封装方案。

TSV封装的过程可以分为以下几个步骤来进行：1. 制备硅片：首先需要准备硅片，这通常是通过硅晶圆的形式提供的。

晶圆制造过程可以包括去除表面缺陷、化学机械抛光（CMP）、清洗等步骤。

2. 制造TSV：在硅片上制造垂直通孔。

这可以通过多种技术来实现，包括湿法腐蚀、干法腐蚀、激光加工等。

TSV的尺寸通常非常小，可以达到微米级别。

3. 堆叠封装：将多个硅片进行堆叠，并使用封装材料进行连接。

封装材料可以选择有机封装材料（例如环氧树脂）、无机封装材料（例如玻璃）、金属封装材料（例如铜）等。

堆叠封装可以使用简单的层叠方式，也可以使用先进的三维堆叠技术。

4. 封装工艺：根据封装材料的特性，使用合适的工艺进行封装，例如热压封装、UV固化等。

封装工艺可以确保封装材料与硅片的良好连接和密封。

5. 测试和包装：完成封装后，需要对封装芯片进行测试和包装。

测试可以包括电性能测试、可靠性测试、热敏性测试等。

测试合格的芯片可以进一步进行包装，例如微型封装、BGA封装等。

TSV封装具有广泛的应用领域，主要包括以下几个方面：1. 高性能计算：TSV封装可以实现多个处理器核心的高度集成，提供更高的计算能力和处理速度。

在超级计算机、服务器和工作站等领域，TSV封装已经成为了重要的技术手段。

2. 全球定位系统（GPS）：GPS设备需要高度集成的封装方案，以满足复杂的导航和定位功能。

TSV封装可以提供更小尺寸、更高性能的GPS模块，使得GPS设备在车载导航、智能手机等应用中得到广泛应用。

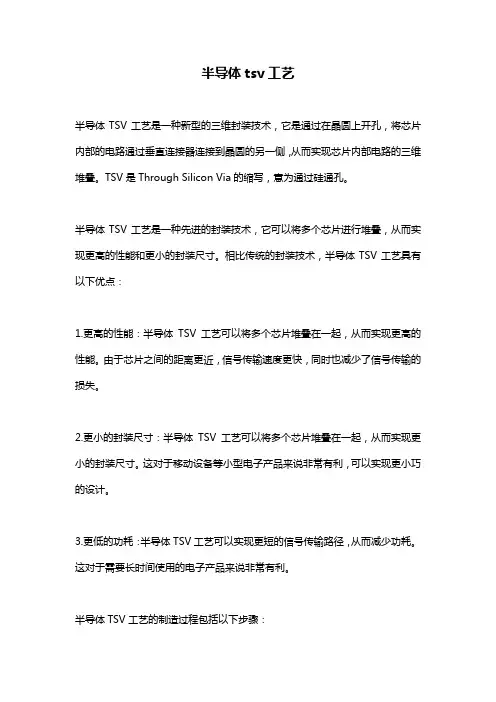

半导体tsv工艺
半导体TSV工艺是一种新型的三维封装技术，它是通过在晶圆上开孔，将芯片内部的电路通过垂直连接器连接到晶圆的另一侧，从而实现芯片内部电路的三维堆叠。

TSV是Through Silicon Via的缩写，意为通过硅通孔。

半导体TSV工艺是一种先进的封装技术，它可以将多个芯片进行堆叠，从而实现更高的性能和更小的封装尺寸。

相比传统的封装技术，半导体TSV工艺具有以下优点：
1.更高的性能：半导体TSV工艺可以将多个芯片堆叠在一起，从而实现更高的性能。

由于芯片之间的距离更近，信号传输速度更快，同时也减少了信号传输的损失。

2.更小的封装尺寸：半导体TSV工艺可以将多个芯片堆叠在一起，从而实现更小的封装尺寸。

这对于移动设备等小型电子产品来说非常有利，可以实现更小巧的设计。

3.更低的功耗：半导体TSV工艺可以实现更短的信号传输路径，从而减少功耗。

这对于需要长时间使用的电子产品来说非常有利。

半导体TSV工艺的制造过程包括以下步骤：
1.晶圆准备：首先需要准备好晶圆，并在晶圆上进行刻蚀和清洗等处理，以便后续的工艺步骤。

2.TSV开孔：在晶圆上开孔，通过硅通孔将芯片内部的电路连接到晶圆的另一侧。

3.金属填充：将金属填充到开孔中，以便后续的连接。

4.封装：将多个芯片堆叠在一起，并进行封装，以保护芯片并提高性能。

半导体TSV工艺是一种非常先进的封装技术，它可以实现更高的性能和更小的封装尺寸。

随着电子产品的不断发展，半导体TSV工艺将会越来越广泛地应用于各种领域。

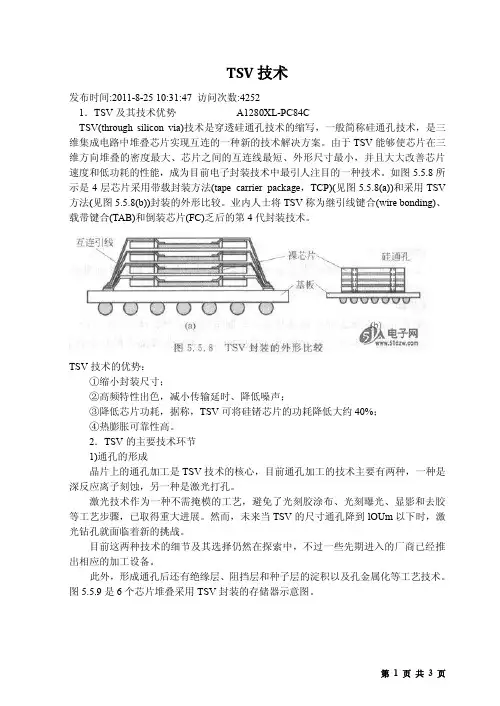

TSV技术发布时间:2011-8-25 10:31:47 访问次数:42521．TSV及其技术优势A1280XL-PC84CTSV(through silicon via)技术是穿透硅通孔技术的缩写，一般简称硅通孔技术，是三维集成电路中堆叠芯片实现互连的一种新的技术解决方案。

由于TSV能够使芯片在三维方向堆叠的密度最大、芯片之间的互连线最短、外形尺寸最小，并且大大改善芯片速度和低功耗的性能，成为目前电子封装技术中最引人注目的一种技术。

如图5.5.8所示是4层芯片采用带载封装方法(tape carrier package，TCP)(见图5.5.8(a))和采用TSV 方法(见图5.5.8(b))封装的外形比较。

业内人士将TSV称为继引线键合(wire bonding)、载带键合(TAB)和倒装芯片(FC)乏后的第4代封装技术。

TSV技术的优势：①缩小封装尺寸；②高频特性出色，减小传输延时、降低噪声；③降低芯片功耗，据称，TSV可将硅锗芯片的功耗降低大约40%；④热膨胀可靠性高。

2．TSV的主要技术环节1)通孔的形成晶片上的通孔加工是TSV技术的核心，目前通孔加工的技术主要有两种，一种是深反应离子刻蚀，另一种是激光打孔。

激光技术作为一种不需掩模的工艺，避免了光刻胶涂布、光刻曝光、显影和去胶等工艺步骤，已取得重大进展。

然而，未来当TSV的尺寸通孔降到lOUm以下时，激光钻孔就面临着新的挑战。

目前这两种技术的细节及其选择仍然在探索中，不过一些先期进入的厂商已经推出相应的加工设备。

此外，形成通孔后还有绝缘层、阻挡层和种子层的淀积以及孔金属化等工艺技术。

图5.5.9是6个芯片堆叠采用TSV封装的存储器示意图。

2)晶片减薄如果不用于3D封装，目前0.3～0.4mm的晶片厚度没有问题，但如果晶片用于3D封装则需要减薄，以保证形成通孔的孔径与厚度比例在合理范围，并且最终封装的厚度可以接受。

即使不考虑层堆叠的要求，单是芯片间的通乳互连技术就要求上层芯片的厚度在20～30μm，这是现有等离子开孔及金属沉积技术比较适用的厚度。

三维集成电路封装的TSV技术1.引言三维集成电路（3D IC）和基于硅介质的2.5D集成电路具有低功耗、性能高、高功能集成度[1–4]等优点，被认为是克服摩尔定律局限性的重要电路。

为实现3D 和2.5D芯片集成，需要几个关键技术，如硅通孔（TSV）、晶片减薄处理以及晶圆/芯片粘接等。

TSV技术具有缩短互连路径和缩小封装尺寸的优点，因此被认为是3D集成的核心。

在3D和2.5D芯片集成过程中，TSV工艺可分为三种类型。

当TSV工艺在CMOS工艺进行之前完成时，工艺进程定义为“通孔优先（via first）”；当TSV工艺在CMOS工艺进行中完成时，CMOS中间工艺和后道工艺只能在TSV工艺完成后制作；当TSV在完成CMOS过程后进行时，工艺进程定义为“通孔收尾（via last）”，在已进行CMOS工艺后的衬底正面或背面进行TSV工艺。

选择TSV作为最终方案是在半导体行业最终应用要求。

TSV技术已被开发用于许多应用领域，如MEMS、移动电话、CMOS图像传感器（CIS）、生物应用程序设备和存储器等。

人们对TSV工艺进行了大量研究。

目前，由于制造成本相对较高，TSV在三维集成电路和先进封装应用中尚未普遍实现[5,6]。

本文将介绍当TSV制作直径较小、纵横比较高时，TSV的相关重要制造过程及相关失效模式。

此外，TSV制备有许多重要过程，包括深层反应离子蚀刻（DRIE）、介电层衬底、阻挡层和种晶层、填充、化学机械抛光（CMP）和Cu暴露过程，上述关键技术将在下面详细介绍。

2.TSV刻蚀技术TSV蚀刻是3D集成技术中的关键制造工艺，而广泛使用的Bosch工艺是深硅蚀刻的首选。

Bosch蚀刻工艺的高蚀刻速率为5~10 μm/min，对光刻胶的刻蚀选择性为50-100，甚至对于氧化层掩膜高达200。

该过程通过以下步骤执行：(1)利用六氟化硫作为等离子体刻蚀剂进行硅刻蚀；(2)与C4F8等离子体气体结合，生成质量良好的钝化膜，以防止下一刻蚀步骤中的横向效应；(3)利用六氟化硫作为等离子体刻蚀剂，对掩蔽层和Si进行进一步的离子轰击定向刻蚀，以形成一个较深的刻蚀深度。

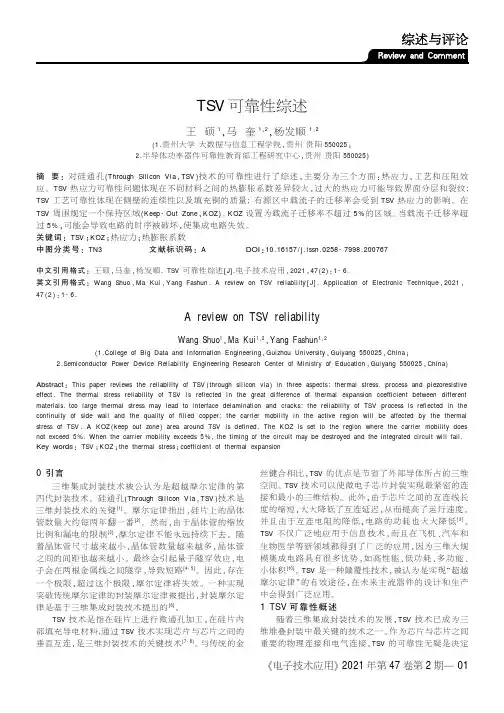

0引言三维集成封装技术被公认为是超越摩尔定律的第四代封装技术。

硅通孔(Through Silicon Via ,TSV)技术是三维封装技术的关键[1]。

摩尔定律指出,硅片上的晶体管数量大约每两年翻一番[2]。

然而,由于晶体管的缩放比例和漏电的限制[3],摩尔定律不能永远持续下去。

随着晶体管尺寸越来越小,晶体管数量越来越多,晶体管之间的间距也越来越小。

最终会引起量子隧穿效应,电子会在两根金属线之间隧穿,导致短路[4-5]。

因此,存在一个极限,超过这个极限,摩尔定律将失效。

一种实现突破传统摩尔定律的封装摩尔定律被提出,封装摩尔定律是基于三维集成封装技术提出的[6]。

TSV 技术是指在硅片上进行微通孔加工,在硅片内部填充导电材料,通过TSV 技术实现芯片与芯片之间的垂直互连,是三维封装技术的关键技术[7-8]。

与传统的金丝键合相比,TSV 的优点是节省了外部导体所占的三维空间。

TSV 技术可以使微电子芯片封装实现最紧密的连接和最小的三维结构。

此外,由于芯片之间的互连线长度的缩短,大大降低了互连延迟,从而提高了运行速度。

并且由于互连电阻的降低,电路的功耗也大大降低[9]。

TSV 不仅广泛地应用于信息技术,而且在飞机、汽车和生物医学等新领域都得到了广泛的应用,因为三维大规模集成电路具有很多优势,如高性能、低功耗、多功能、小体积[10]。

TSV 是一种颠覆性技术,被认为是实现“超越摩尔定律”的有效途径,在未来主流器件的设计和生产中会得到广泛应用。

1TSV 可靠性概述随着三维集成封装技术的发展,TSV 技术已成为三维堆叠封装中最关键的技术之一。

作为芯片与芯片之间重要的物理连接和电气连接,TSV 的可靠性无疑是决定TSV 可靠性综述王硕1,马奎1,2,杨发顺1,2(1.贵州大学大数据与信息工程学院,贵州贵阳550025;2.半导体功率器件可靠性教育部工程研究中心,贵州贵阳550025)摘要:对硅通孔(Through Silicon Via ,TSV)技术的可靠性进行了综述,主要分为三个方面:热应力,工艺和压阻效应。
