中图分类号：TQ 72.4 文献标识码：B 文章编号： 008-0473(20 6)06-00 0-03 DOI 编码： 0. 6008/ki. 008-0473.20 6.06.004科里奥利粉体定量给料秤计量系统的研发与应用李维美河南丰博自动化有限公司，河南 郑州 450001摘 要 从科里奥利粉体定量给料秤测量原理及特点出发，研发出FB-CRC型入窑煤粉计量控制系统、FB-CRM型入窑生料粉计量控制系统、FB-CCM（水泥）散装秤计量控制系统等，实现对粉体物料的精准计量。
关键词 粉体物料 科里奥利 测量原理 计量技术0 引言在现代水泥工业中，物料的计量贯穿着整个生产过程，从各种原材料、燃料等物料入厂到水泥产品出厂，都离不开计量。
根据其工艺特点，粉状物料的计量准确性和控制稳定性在整个计量过程中至关重要，直接影响着生产和产品质量，那么针对不同的粉体物料选择适合的计量设备可以为提高水泥产品质量、降低消耗提供可靠的保障。
水泥生产中，煤粉、生料粉、粉煤灰、矿粉、水泥等粉体物料计量长期以来面临计量不准的问题，这成为了水泥企业降本增效的主要障碍之一。
其原因主要是：粉体物料一般都具有容重小、流动性好、易吸潮等特性，容易发生冲料和结拱。
河南丰博自动化有限公司（以下简称丰博公司）针对粉体物料的特性，运用多项核心粉体技术专利，成功推出科里奥利粉体定量给料秤，成功应用于多家水泥厂粉体物料的计量与控制。
1 科里奥利粉体定量给料秤测量原理及特点1.1 科里奥利计量原理质点在均匀转动参照系中作相对径向运动时，受到的真实力由三部分组成，即惯性离心力、向心摩擦力和科里奥利力，见图1。
科里奥利力是沿切向的。
科里奥利力的矢量表达式为：F c =-2mω×v ′式中：ω—转动角速度；v ′—相对速度； m —质量。
由于质点是在均匀转动参照系中作径向运动，角速度ω不变，质点在任意一位置上的相对速度v ′为确定值（且不受质量影响）。

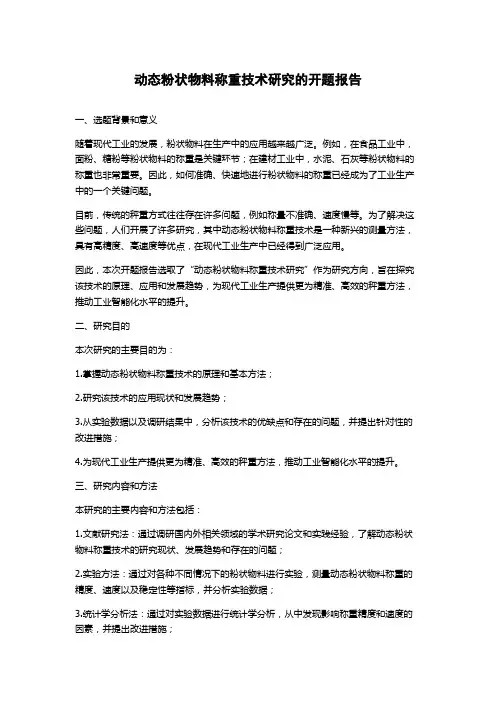

动态粉状物料称重技术研究的开题报告一、选题背景和意义随着现代工业的发展，粉状物料在生产中的应用越来越广泛。
例如，在食品工业中，面粉、糖粉等粉状物料的称重是关键环节；在建材工业中，水泥、石灰等粉状物料的称重也非常重要。
因此，如何准确、快速地进行粉状物料的称重已经成为了工业生产中的一个关键问题。
目前，传统的秤重方式往往存在许多问题，例如称量不准确、速度慢等。
为了解决这些问题，人们开展了许多研究，其中动态粉状物料称重技术是一种新兴的测量方法，具有高精度、高速度等优点，在现代工业生产中已经得到广泛应用。
因此，本次开题报告选取了“动态粉状物料称重技术研究”作为研究方向，旨在探究该技术的原理、应用和发展趋势，为现代工业生产提供更为精准、高效的秤重方法，推动工业智能化水平的提升。
二、研究目的本次研究的主要目的为：1.掌握动态粉状物料称重技术的原理和基本方法；2.研究该技术的应用现状和发展趋势；3.从实验数据以及调研结果中，分析该技术的优缺点和存在的问题，并提出针对性的改进措施；4.为现代工业生产提供更为精准、高效的秤重方法，推动工业智能化水平的提升。
三、研究内容和方法本研究的主要内容和方法包括：1.文献研究法：通过调研国内外相关领域的学术研究论文和实践经验，了解动态粉状物料称重技术的研究现状、发展趋势和存在的问题；2.实验方法：通过对各种不同情况下的粉状物料进行实验，测量动态粉状物料称重的精度、速度以及稳定性等指标，并分析实验数据；3.统计学分析法：通过对实验数据进行统计学分析，从中发现影响称重精度和速度的因素，并提出改进措施；4.模拟模型法：通过建立模拟模型，模拟动态粉状物料称重的流程，预测出粉状物料称重的误差和异常情况，提出解决方案。
四、研究进度安排第一阶段（2022年9月-12月）：1.文献研究和调研工作；2.了解动态粉状物料称重技术的基本原理和方法；3.分析该技术的应用现状和发展趋势。
第二阶段（2023年1月-4月）：1.实验设计和实验方案编制；2.选择不同类型的物料进行实验，测试动态称重技术的精度和稳定性；3.收集并处理实验数据，进行数据分析，提出改进措施。
