常用电气元件选型参数表

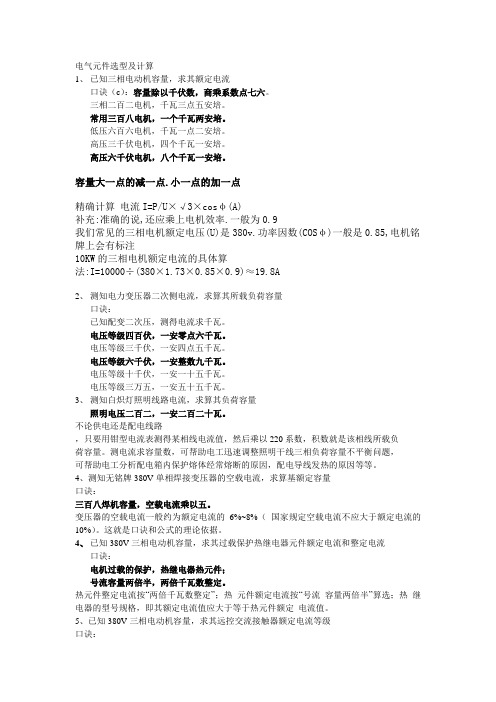

电气元件选型及计算1、已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

容量大一点的减一点.小一点的加一点精确计算电流I=P/U×√3×cosφ(A)补充:准确的说,还应乘上电机效率.一般为0.9我们常见的三相电机额定电压(U)是380v.功率因数(COSφ)一般是0.85,电机铭牌上会有标注10KW的三相电机额定电流的具体算法:I=10000÷(380×1.73×0.85×0.9)≈19.8A2、测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。

电压等级四百伏，一安零点六千瓦。

电压等级三千伏，一安四点五千瓦。

电压等级六千伏，一安整数九千瓦。

电压等级十千伏，一安一十五千瓦。

电压等级三万五，一安五十五千瓦。

3、测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。

不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。

测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等等。

4、测知无铭牌380V单相焊接变压器的空载电流，求算基额定容量口诀：三百八焊机容量，空载电流乘以五。

变压器的空载电流一般约为额定电流的6%~8%（国家规定空载电流不应大于额定电流的10%）。

这就是口诀和公式的理论依据。

4、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件；号流容量两倍半，两倍千瓦数整定。

热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值。

接触器的类型应根据电路中负载电流的种类来选择。

即交流负载应选用交流接触器，直流负载应选用直流接触器。

根据使用类别选用相应系列产品，接触器产品系列是按使用类别设计的，所以应根据接触器负担的工作任务来选择相应的使用类别。

若电机承担一般任务，其接触器可选AC-3类；若承担重任务可选用AC-4。

如选用AC-3类用于重任务时，应降低容量使用，例如，AC-3设计的控制4KW电动机的接触器，用于重任务时，应降低一个容量的等级，只能控制2.2KW电动机等。

直流接触器的选择类别与交流接触器类似。

2.接触器主触点的额定电压选择被选用的接触器主触点的额定电压应大于或等于负载的额定电压。

3.接触器主触点额定电流的选择In=Pn×103/√3Uncosφ·η式中，Pn为电动机功率（KW），Un为电动机额定线电压（V）cosφ为电动机功率因数，其值大约在0.85-0.9之间。

η为电机的效率，其值一般在0.8-0.9之间。

在选用接触器时，其额定电流应大于计算值。

也可以根据电气设备手册给出的被控电动机的容量和接触器额定电流对应的数据选择。

在已知接触器主触点额定电流的情况下，可以计算出所控制电动机的功率。

例如，CJ20-63型交流接触器在380V时的额定工作电流为63A，故它在380V时能控制的电动机的功率为Pn=√3×380V×63A×0.9×10-3=33KW其中，cosφ、η均取0.9。

由此可见，在380V的情况下，63A的接触器的额定控制功率为33KW。

在实际应用中，接触器主触点的额定电流也常常按下面的经验公式计算In=Pn×103/KUn式中，K为经验系数，取1-1.4。

在确定接触器主触点电流等级时，如果接触器的使用类别与所控制负载的工作任务相对应时，一般应使主触点的电流等级与所控制的负载相当，或者稍大一些。

如果不对应，例如用AC-3类的接触器控制AC-3与AC-4混合类负载时，则需降低电流等级使用。

新⼿电⼯电⽓元件选型参考表
注意事项：
序号元件名称型号/规格主要参数适⽤场合注意事项1
断路器（MCB ）
C65N 1P 10A
额定电流：10A ；极数：1P ；过载保护与短路保护
居⺠住宅、商业建筑照明及⼩型动⼒电路
根据负载电流选择合适额定电流，考虑线路类型与环境温度
2
空⽓开关（ACB ）
NSX160F
额定电流：160A ；分断能⼒：100kA
⼯业配电系统主⼲线保护
根据实际⽤电负荷需求选取，关注分断能⼒和操作⽅式
3
接触器（Contactor ）
CJX2-1810
额定电流：18A ；线圈电压：AC220V
控制电动机启停或其它⼤功率设备
根据负载电流选择接触器规格，确认线圈电压匹配电源电压
4
继电器（Relay ）
MY2NJ DC24V
触点形式：常开(NO)/常闭(NC)；线圈电压：DC24V
⾃动控制回路信号转换
根据控制电路需求选择触点形式和线圈电压
5
电缆电线
BV-2.5mm²
导体截⾯积：2.5mm²；额定电压：450/750V
家装布线、照明、插座回路根据负载电流和敷设环境选择合适的导体截⾯积6
开关插座
86型 10A 五孔
额定电流：10A ；额定电压：250V
室内墙⾯安装符合装修⻛格，考虑安全性及实⽤性
1.所有电⽓元件选型应遵循国家相关电⽓规范和标准。

2.选型时需充分考虑使⽤环境条件，如温度、湿度、腐蚀性等因素。

3.对于⾼压或者重要负荷区域，应选⽤具有更⾼安全等级和可靠性的产品。

4.根据实际情况灵活调整表格内容，包括但不限于以上列举的电⽓元件。

电气工程中的电子元器件选型与应用电气工程广泛应用于各种工业和民用领域，离不开电子元器件的选型与应用。

电子元器件是电路中的基本构成要素，正确的选型与应用可以确保电路的性能和可靠性。

本文将从电气工程中的电子元器件选型和应用两个方面进行论述。

一、电子元器件选型在电气工程中，正确选择电子元器件至关重要。

电子元器件的选型需要根据电路的要求和特性来决定，主要包括以下几个方面：1. 电气参数：电气参数是评价电子元器件性能的重要指标，例如电阻器的电阻值、电容器的容量、电感器的电感等。

在选型时，需要根据电路的工作电压、电流大小和频率等参数来选择合适的电子元器件。

2. 工作环境：不同的工作环境对电子元器件有不同的要求。

例如，工业领域的电子元器件需要具有较高的耐高温、耐振动、耐腐蚀等性能；而在民用电器中，电子元器件的体积和重量可能是一个考虑因素。

3. 可靠性：电子元器件的可靠性是评价其使用寿命和性能稳定性的指标。

在选型时，需要选择具有较高可靠性的电子元器件，以确保电路的正常运行和长期稳定性。

4. 成本：成本是电子元器件选型的重要考虑因素。

不同品牌和型号的电子元器件可能有不同的成本，需要综合考虑性能与成本之间的关系，选择合适的电子元器件。

二、电子元器件应用电子元器件在电气工程中有多种应用场景，下面将介绍几个典型的应用示例：1. 滤波器：滤波器是电子电路中常用的元器件，用于去除非期望频率的信号，保留期望频率的信号。

在电气工程中，滤波器广泛应用于音频设备、通信设备和电源等领域，以确保信号的准确传输和干净的电源供应。

2. 变压器：变压器是电气工程中常见的元器件，用于实现电压的变换和传输。

在电力系统中，变压器用于将高电压的电能传输到远距离并降低损耗；在电子设备中，变压器用于将电源高压转换为适合电路工作的低压。

3. 集成电路：集成电路是电子工程领域中应用广泛的元器件，它将大量的电子功能集成到一个芯片中。

在电气工程中，集成电路可用于控制系统、计算机硬件、嵌入式系统等，提供复杂的功能和高效的性能。

功放IC常用选型与详细说明前言:小功率功放芯片的遍地开花，使的目前生产和开发蓝牙、MP3的音箱的公司，在功放选型上有很大的多样性和灵活性。

但要选择一个合适的功放芯片，也是一件比较麻烦的事，特别是选一款工作电压较宽的功放芯片，更加不容易。

下面我就针对我公司的功放芯片，给在家介绍一下。

先例出几款常用功放芯片的比较：QQ:298391364从列表可以看出，我公司推出的HX系列功放芯片，工作电压和输出功率明显的高于其它的功放。

HX8358资料介绍：芯片功能说明：HX8358是一款超低EMI，无需滤波器，AB/D类可选式音频功率放大器。

6V工作电压时，最大驱动功率为8W（VDD=6V,2ΩBTL负载，THD<10%），音频范围内总谐波失真噪声小于1％，（20Hz～20KHz)；HX8358的应用电路简单，只需极少数外围器件；HX8358输出不需要外接耦合电容或上举电容和缓冲网络；HX8358采用ESOP8封装，特别适合用于小音量、小体重的便携系统中；HX8358可以通过控制进入关断模式，从而减少功耗；HX8358内部具有过热自动关断保护机制；HX8358工作稳定，通过配置外围电阻可以调整放大器的电压增益，方便应用。

芯片功能主要特性：超低EMI，高效率，音质优AB/D类切换、单通道VDD=6V，RL=2Ω，Po=8W，THD+N≤10%VDD=6V，RL=4Ω，Po=5W，THD+N≤10%(防失真关断模式)宽工作电压范围2.5V—7V优异的上掉电POP声抑制采用ESOP8封装芯片的基本应用：手提电脑、台式电脑扩音器蓝牙音箱HX8358原理框图:典型应用电路:注:以上应用图中元件说明：Ci：隔直电容，采用0.1μF或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。

Cs：电源去耦电容，采用足够低ESR的电容(小于1μF),当VDD=5V 时，为更好的滤除低频噪声，建议另加一个低ESR电容（不小于10μF）。
