电机的计算及选型电机是一种将电能转变为机械能的装置，广泛应用于各个领域。
电机的计算和选型是指根据使用的具体要求和工作条件，确定适合的电机类型和规格，并进行相关参数的计算和选择。
以下将详细介绍电机的计算和选型。
首先，电机的计算主要包括功率计算、转速计算和转矩计算。
功率计算是指根据需求的机械功率来计算电机的额定功率。
机械功率是指电机所需提供的力和速度的乘积。
一般可以通过以下公式进行计算：P=F*V其中，P为机械功率，F为所需力的大小，V为所需速度的大小。
转速计算是指根据使用的要求和机械系统的工作特点来计算电机的额定转速。
转速是电机的输出转速，通常以转每分钟（RPM）为单位。
一般可以通过以下公式进行计算：N=V/(π*D)其中，N为转速，V为线速度，D为轴直径。
转矩计算是指根据机械系统的负载特性和工作状态来计算电机的额定转矩。
转矩是电机输出的力矩，通常以牛顿米（N·m）为单位。
一般可以通过以下公式进行计算：T=F*r其中，T为转矩，F为力大小，r为力臂长度。
其次，电机的选型需要考虑以下几个方面：应用要求、工作条件、环境条件和电气特性。
应用要求是指根据具体的使用需求和工作要求，选择适合的电机类型。
常见的电机类型包括直流电机、交流电机和步进电机等。
工作条件是指考虑到负载类型、负载特性和工作方式等因素，确定适合的电机规格。
例如，对于连续运行的负载，需要选择额定转矩大、功率足够的电机。
环境条件是指根据使用环境的特点，选择适应环境的电机。
例如，对于潮湿或有腐蚀性气体的环境，需要选择防护等级高的电机。
电气特性是指根据电源供应和控制要求，选择适合的电机。
例如，对于三相供电，需要选择三相电机；对于需要变频控制的应用，需要选择适用于变频器的电机。
最后，电机的选型还需要考虑其它因素，如尺寸、重量、成本和可靠性等。
对于不同的应用场合，这些因素的重要性可能会有所不同。
综上所述，电机的计算和选型是一个综合考虑多个因素的过程。

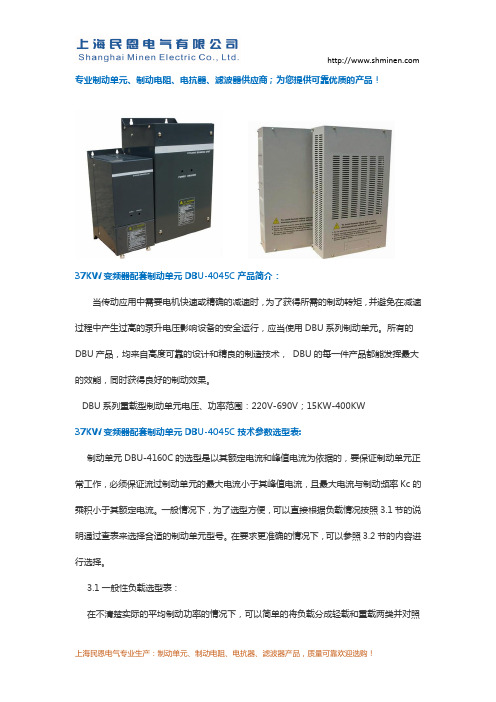

专业制动单元、制动电阻、电抗器、滤波器供应商；为您提供可靠优质的产品！37KW变频器配套制动单元DBU-4045C产品简介：当传动应用中需要电机快速或精确的减速时，为了获得所需的制动转矩，并避免在减速过程中产生过高的泵升电压影响设备的安全运行，应当使用DBU系列制动单元。
所有的DBU产品，均来自高度可靠的设计和精良的制造技术，DBU的每一件产品都能发挥最大的效能，同时获得良好的制动效果。
DBU系列重载型制动单元电压、功率范围：220V-690V；15KW-400KW37KW变频器配套制动单元DBU-4045C技术参数选型表:制动单元DBU-4160C的选型是以其额定电流和峰值电流为依据的，要保证制动单元正常工作，必须保证流过制动单元的最大电流小于其峰值电流，且最大电流与制动频率Kc的乘积小于其额定电流。
一般情况下，为了选型方便，可以直接根据负载情况按照3.1节的说明通过查表来选择合适的制动单元型号。
在要求更准确的情况下，可以参照3.2节的内容进行选择。
3.1一般性负载选型表：在不清楚实际的平均制动功率的情况下，可以简单的将负载分成轻载和重载两类并对照机械等均可使用制动单元、制动电阻的选择：额定电峰值电最小阻斩尺寸一.37KW变频器配套制动单元DBU-4045C技术参数选型详细技术说明：1.1技术规范制动方式电压跟踪方式反应时间1ms 以下，有多重噪声过滤算法电网电压如380Vac,45-66HZ动作电压690Vdc，误差±2V滞环电压10V保护/散热过热，过电流，短路/内置散热风扇用户手册本手册用于指导用户正确的选择、安装和使用DBU系列制动单元，包含如下内容：一产品概述二详细技术说明三电气安装四制动单元的选型五常见故障的排除六制动电阻的选择七注意事项八附件：1. 产品维修凭证 2. 产品合格证本手册的开始部分列出了DBU系列制动单元的使用安全须知，在使用前请务必详细阅读。
一产品概述：当传动应用中需要电机快速或精确的减速时，为了获得所需的制动转矩，并避免在减速过程中产生过高的泵升电压影响设备的安全运行，应当使用DBU系列制动单元。
电机选型与计算介绍电机选型和计算是在设计电气系统时的重要任务。
正确选择适合的电机类型和大小对于确保系统的正常运行至关重要。
本文档将介绍电机选型的一般步骤，并提供相关计算示例。
电机选型步骤1. 确定负载要求在选择电机之前，首先需要确定负载的要求。
这包括负载的功率、转速和工作周期等方面的要求。
根据这些要求，我们可以确定电机的类型和额定参数。
2. 选择电机类型根据负载要求，选择适合的电机类型。
常见的电机类型包括直流电动机、交流异步电动机和交流同步电动机等。
每种类型的电机都有其特定的适用场景和优缺点。
3. 计算负载参数根据负载的功率和转速要求，计算出负载所需的扭矩和转矩。
这些参数将帮助我们确定电机的额定参数，例如额定功率和额定转速。
4. 确定额定参数根据计算得出的负载参数，确定电机的额定参数。
这包括额定功率、额定转矩、额定电压和额定转速等。
确保选择的电机能够满足负载的要求，并具备一定的余量。
5. 进行效率和功率因数的计算根据电机的额定参数，计算电机的效率和功率因数。
这些参数将帮助我们评估电机在实际运行中的能效和电能利用情况。
电机选型计算示例假设我们需要选型一台交流异步电机，用于驱动一台工业风机。
工业风机的负载功率为5千瓦，额定转速为1500转/分钟。
根据以下步骤进行选型计算：1. 确定负载要求：负载功率为5千瓦，额定转速为1500转/分钟。
2. 选择电机类型：由于需求是工业应用，我们选择交流异步电动机。
3. 计算负载参数：根据负载功率和转速，计算所需的扭矩和转矩。
4. 确定额定参数：根据计算得到的负载参数，选择适合的电机额定参数，例如额定功率、额定转矩和额定电压等。
5. 进行效率和功率因数的计算：根据电机的额定参数，计算电机的效率和功率因数。
以上是电机选型和计算的一般步骤和计算示例。
根据实际需求和应用场景，可能需要进行更详细和复杂的计算和分析。
变频调速电机的选型变频调速电机一般均选择4级电机,基频工作点设计在50Hz,频率0-50Hz转速0-1480r/min范围内电机作恒转矩运行,频率50-100Hz转速1480-2800r/min范围内电机作恒功率运行,整个调速范围为0-2800r/min,基本满足一般驱动设备的要求,其工作特性与直流调速电机相同,调速平滑稳定;如果在恒转矩调速范围内要提高输出转矩,也可以选择6级或8级电机,但电机的体积相对要大一点;由于变频调速电机的电磁设计运用了灵活的CAD 设计软件,电机的基频设计点可以随时进行调整,我们可以在计算机上精确的模拟电机在各基频点上的工作特性,由此也就扩大了电机的恒转矩调速范围,根据电机的实际使用工况,我们可以在同一个机座号内把电机的功率做的更大,也可以在使用同一台变频器的基础上将电机的输出转矩提的更高,以满足在各种工况条件下将电机的设计制造在最佳状态;变频调速电机可以另外选配附加的转速编码器,可实现高精度转速、位置控制、快速动态特性响应的优点;也可配以电机专用的直流或交流制动器以实现电机快速、有效、安全、可靠的制动性能;由于变频调速电机的基频可调性设计,我们也可以制造出各种高速电机,在高速运行时保持恒转矩的特性,在一定程度上替代了原来的中频电机,而且价格低廉;变频调速电机为三相交流同步或异步电动机,根据变频器的输出电源有三相380V或三相220V,所以电机电源也有三相380V或三相220V的不同区别,一般4KW以下的变频器才有三相220V可,由于变频电机是以电机的基频点或拐点来划分不同的恒功率调速区和恒转矩调速区的,所以变频器基频点和变频电机基频点的设置都非常重要;同步变频与异步变频调速电机的区别异步变频调速电机是由普通异步电机派生而来,由于要适应变频器输出电源的特性,电机在转子槽型,绝缘工艺,电磁设计校核等作了很大的改动,特别是电机的通风散热,它在一般情况下附加了一个独立式强迫冷却风机,以适应电机在低速运行时的高效散热和降低电机在高速运行时的风摩耗;变频器的输出一般显示电源的输出频率,转速输出显示为电机的极数和电源输出频率的计算值,与异步电机的实际转速有很大区别,使用一般异步变频电动机时,由于异步电机的转差率是由电机的制造工艺决定,故其离散性很大,并且负载的变化直接影响电机的转速,要精确控制电机的转速只能采用光电编码器进行闭环控制,当单机控制时转速的精度由编码器的脉冲数决定,当多机控制时,多台电机的转速就无法严格同步;这是异步电机先天所决定的;同步变频调速电机的转子内镶有永磁体,当电机瞬间起动完毕后,电机转入正常运行,定子旋转磁场带动镶有永磁体的转子进行同步运行,此时电机的转速根据电机的极数和电机输入电源频率形成严格的对应关系,转速不受负载和其他因数影响;同样同步变频调速电机也附加了一个独立式强迫冷却风机,以适应电机在低速运行时的高效散热和降低电机在高速运行时的风摩耗;由于电机的转速和电源频率的严格对应关系,使得电机的转速精度主要就取决于变频器输出电源频率的精度,控制系统简单,对一台变频器控制多台电机实现多台电机的转速一致,也不需要昂贵的光学编码器进行闭环控制;TYP 变频调速永磁同步电机具有的三大优点：1、高效节能与异步变频调速电机相比,高效节能;同规格相比,该系列电机效率比异步变频电机效率高3~10个百分点;以为利,两者效率差近7个百分点；2、可精确调速与异步变频系统相比,无需编码器即可进行准确的速度控制；3、高功率因数既可减少无功能量的消耗,又能降低变压器的容量特种电机是在原来的基本系列上派生而来派生电机分电气派生、结构派生、混合派生三种电气派生电机在基本系列电磁设计的基础上略作改动,如冲片槽型、铁心长度、矽钢片材料、绕组、或某些工艺与基本系列不同,使电机具有某种不同的特性例如YD变级多速异步电机、YX高效电动机、YH高转差率电动机或适应某些特殊电源条件例如异频异压电动机,这种派生电机的电气参数在不断的变化,使得产品具有某种特殊的防护能力但电机的基本结构不变;结构派生电机采用基本系列产品附加某一装置,构成新的产品,使之具有某种不同的性能例如YCT电磁调速电动机、YCJ齿轮减速电动机、YEJ电磁制动电动机、YB隔爆型电机、YLB深井泵电动机、减速机用电动机等,这种电机的电气参数与基本系列相同,但结构与基本系列不同;混合派生电机这种电动机机既有电气参数的变化还有结构的变化,是特种电动机中最复杂的一种电动机例如TYP变频调速电动机、锥形异步电动机、潜水电动机、盘式电动机、直线电动机、频繁正反转电动机、中频或高频高速电动机等等;小型交流电动机的选型要点1 根据机械的负载性质和生产工艺,对电动机的起动、制动、反转、调速等要求,合理选择电机的类型;2 根据负载转矩、转速变化范围和起动频繁程度等要求;考虑电动机的温升限制、过载能力和起动转矩,合理选择电动机的功率,使功率匹配合理,力求安全、可靠、经济;3 根据使用场所的环境条件,如温度、湿度、灰尘、雨水、瓦斯、腐蚀及易爆气体含量等,考虑必要的保护方式,选择电动机的防护结构型式;4 根据企业电网电压标准和对功率因数的要求,确定电动机的电压等级;5 根据生产机械的最高转速和对电力传动调速系统的要求,以及机械减速的复杂程度,选择电动机的电压等级;6 选择电机时,要考虑产品的价格、建设费用和运行费用,力求综合经济效益最好,如在干燥、洁净的场所,应尽量采用“IP23”的电机,因为这种电机的价格约为同容量“IP44”电机的70%,而且制造厂可以节约材料,对于连续运转、负载率高的负载,宜采用高效率电机,以求节能和提高综合经济效益;7 选择电机时,要考虑影响安装、运行和维护的因数,力求安装和检修方便,运行可靠;电机选型时参照的标准及参数概念电机的工作制及定额电机的运行条件电机的温升电机的介电性能电机的外壳防护等级电机的冷却方法电机的结构及安装型式电机的噪声限值电机的振动限值电机的功率等级电机的工作制：是对电机承受负载情况的说明,它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序,工作制分以下9类：S1 连续工作制：在恒定负载下的运行时间足以达到热稳定;S2 短时工作制：在恒定负载下按给定的时间运行,该时间不足以达到热稳定,随之即断能停转足够时间, 使电机再度冷却到与冷却介质温度之差在2K以内;S3 断续周期工作制：按一系列相同的工作周期运行,每一周期包括一段恒定负载运行时间和一段断能停转时间;这种工作制中的每一周期的起动电流不致对温升产生显著影响;S4 包括起动的断续周期工作制：按一系列相同的工作周期运行,每一周期包括一段对温升有显著影响的起动时间、一段恒定负载运行时间和一段断能停转时间;S5 包括电制动的断续周期工作制：按一系列相同的工作周期运行,每一周期包括一段起动时间、一段恒定负载运行时间、一段快速电制动时间和一段断能停转时间;S6 连续周期工作制：按一系列相同的工作周期运行,每一周期包括一段恒定负载运行时间和一段空载运行时间,但无断能停转时间;S7 包括电制动的连续周期工作制：按一系列相同的工作周期运行,每一周期包括一段起动时间、一段恒定负载运行时间和一段快速电制动时间,但无断能停转时间;S8 包括变速变负载的连续周期工作制：按一系列相同的工作周期运行,每一周期包括一段在预定转速下恒定负载运行时间,和一段或几段在不同转速下的其它恒定负载的运行时间,但无断能停转时间;S9 负载和转速非周期性变化工作制：负载和转速在允许的范围内变化的非周期工作制;这种工作制包括经常过载,其值可远远超过满载;定额：由制造厂对符合指定条件的电机所规定的,并在铭牌上标明的电参量和机械量的全部数值及持续时间和顺序定额分为最大连续定额、短时定额、等效连续定额、周期工作定额和非周期工作定额;电机的运行条件：海拔、环境温度、相对湿度海拔不超过 1000米;当运行地点的海拔指定超过1000米或冷却介质温度随海拔升高而下降时,电机的温升限值应做修正;最高环境空气温度随季节而变化,但不超过40℃;当运行地点最高环境温度高于或低于40℃时,电机温升应做修正;最低环境空气温度为 -15℃;但对功率小于600W或VA和带换向器或滑动轴承的电机最低环境温度为5℃;对用水作为冷却介质的电机,水和环境空气的最低温度为5℃;环境空气相对湿度,运行地点的最湿月月平均最高相对湿度为90%,同时该月月平均最低温度不高于25℃电气条件：电源：交流电机应能适用于三相50Hz电源;电压和电流的波形和对称性：交流电机的电源电压为实际正弦波形,对于多相电机,还应为实际平衡系统; 电动机当电源电压如为交流电源时,频率为额定在额定值的95%-105%之间变化,输出功率应仍能维持额定值;当电压发生上述变化时,电机的性能允许与标准的规定不同,但在电压变化达上述极限而电机做连续运行时,温升限值允许超过的最大值为：额定功率为1000KW或KVA及以下的电机-10K；额定功率为1000KW或KVA及以上的电机-5K；交流电机当频率电压为额定值与额定值的变化不超过±1%时,输出功率应仍能维持额定值;电压和频率同时发生变化两者变化分别不超过±5%和±1%,若两者变化都是正值,两者之和不超过 6%；或两者变化都是负值或分别为正与负值,两者绝对值之和不超过5%时,交流电机输出功率仍能维持额定值;电机的温升：空气冷却电机在海拔不超过1000m、环境温度不超过40℃的条件下以额定功率运行时,从运行地点的环境空气温度起算的温升限值规定如下:。
电气元件选型及计算1、已知三相电动机容量，求其额定电流口诀(c):容量除以千伏数，商乘系数点七六。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
容量大一点的减一点.小一点的加一点精确计算电流I=P/UXJ3Xcos©(A)补充:准确的说,还应乘上电机效率.一般为0.9我们常见的三相电机额定电压(U)是380v.功率因数(COS©)—般是0.85,电机铭牌上会有标注10KW的三相电机额定电流的具体算法：I=10000F(380X1.73X0.85X0.9)~19.8A2、测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
电压等级三万五，一安五十五千瓦。
3、测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。
不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。
测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等等。
4、测知无铭牌380V单相焊接变压器的空载电流，求算基额定容量口诀：三百八焊机容量，空载电流乘以五。
变压器的空载电流一般约为额定电流的6%~8%(国家规定空载电流不应大于额定电流的10%)。
这就是口诀和公式的理论依据。
4、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件；号流容量两倍半，两倍千瓦数整定。
热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格即其额定电流值应大于等于热元件额定电流值。
电机选型一、概况Y、YR系列.YKK、YRKK、YKS、YRKS系列高压三相异步电动机（中心高355-630豪米）是JS、JSQ、JR和JRQ老系列产品的更新换代产品。
本系列电动机用料考究、制造精良、具有力能指标高、噪声及振动小，可靠性高，使用安装维修方便等优点。
本系列电动机的功率等级、安装尺寸、电气性能均符合国家标准GB755《旋转电机基本技术要求》，国际电工委员IEC标准和机械电子工业部企业标准JB/DQ3134，JB/DQ3135，JB/DQ3436和JB/DQ3437。
本系列电动机各部分机械尺寸、公差均符合国家标准G B1800-1804和国际标准化委员会ISO标准。
本系列电动机的外壳防护等极根据GB4942-1和IEC34-5《电机外壳防护等级》有IP23和IP44两种，防滴式IP23电动机也可按用户提出的要求制成管道通风式IPR44。
如果用户需要其他防护等级如IP24及IP5 4等可另行协商。
本系列电动机的冷却方式根据GB1993和IEC34-6《电机冷却方法》的标准，有IC01、I C611和IC81W等三种。
如果用户要求其他冷却方法可另行协商。
本系列电动机基本安装方式为卧式带底脚（IMD3）结构，符合GB997和IEC34-7《电动结构及安装型式代号》的规定。
二、型号说明(Nomenclature)本系列电动机按照转子类型、防护等级及冷却方式可分为以下六个系列：According to the type of rotor,enclosure protection degree and type Cooling.The motors of these series are classilfed as follows:三、结构说明电动机采用箱式结构。
机座采用钢板焊成的箱型结构，重量轻、刚度好。
机座两侧面及顶部均有窗孔，可以安装防护罩或盖板，拆下防护罩或盖板后可以观察及触及电机内部，便利电机的维护和修理。
