ABB电气元件选型表.

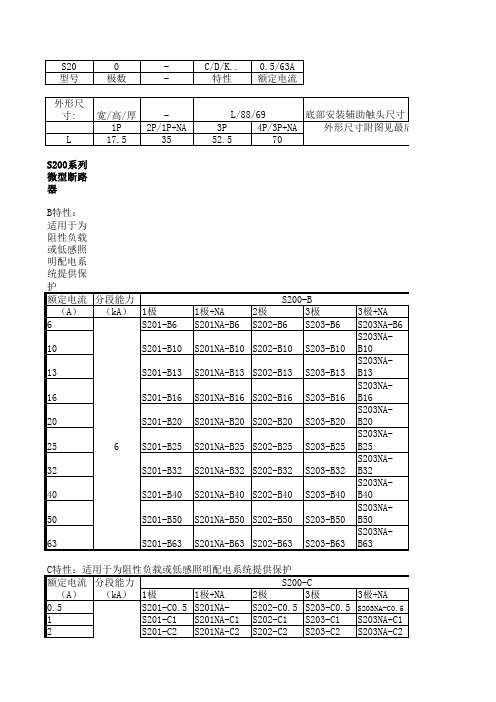

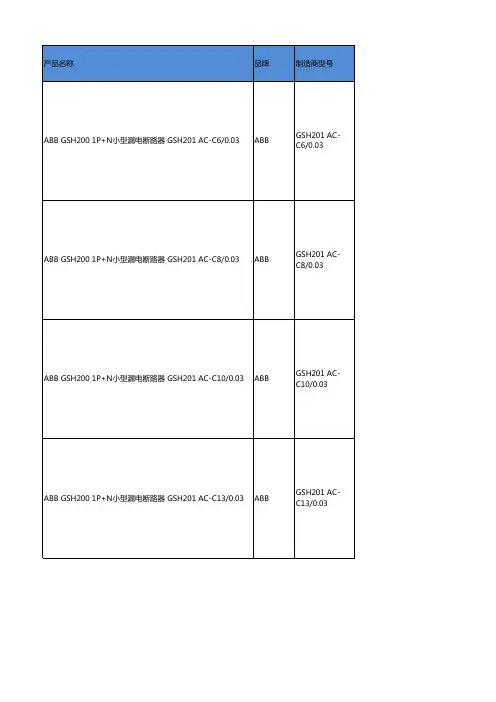

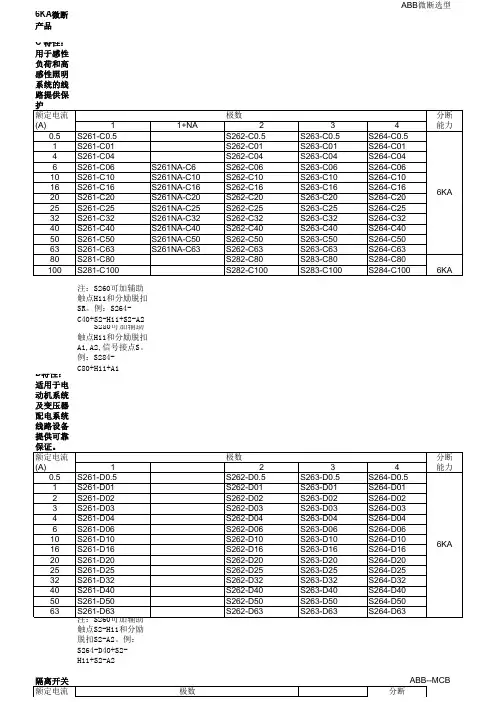

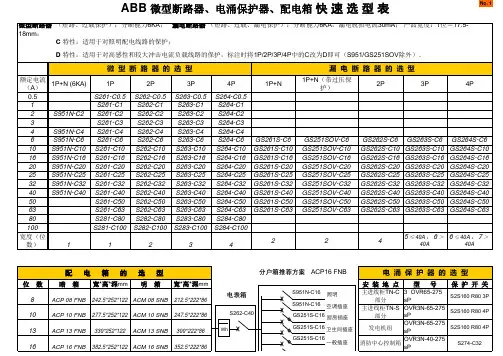

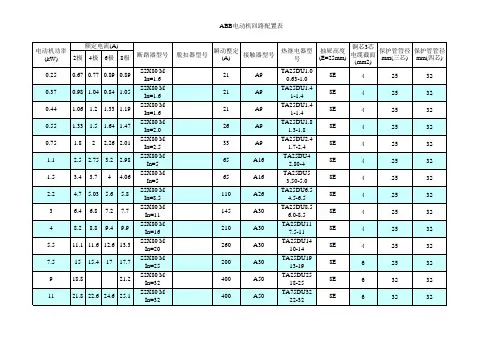

选用手册ABB低压电器元件1SXF100200L2006 10-2006低压产品低压产品20062006低压电器元件选用手册目录页1.断路器1空气断路器- New E ............................................................................... 1/ 1-4塑壳断路器- T ....................................................................................... 1/5-8塑壳断路器- Iso................................................................................... 1/9- 10漏电保护组件/漏电保护继电器........................................................................ 1/ 11双电源自动切换装置- DPT ............................................................................. 1/ 12配电智能化元件-IPD ............................................................................... 1/ 13- 142.工控产品软起动器..................................................................................................... 2/ 1-7 2接触器........................................................................................................... 2/8手动电机起动器- MS系列........................................................................... 2/9- 11短路保护电器和接触器及热继电器的配合.......................................................... 2/ 12电动机保护.............................................................................................. 2/ 13- 17指示装置.................................................................................................. 2/ 18- 19接线端子.................................................................................................. 2/20-2 1电子产品和继电器..................................................................................... 2/22-243.开关及熔断器组3开关熔断器组- PowerLine ............................................................................... 3/ 1负荷开关- Sw itchLine .................................................................................. 3/2-3熔断器开关- Easy Line .................................................................................... 3/44.终端配电保护产品4建筑电器元件............................................................................................... 4/ 1-8建筑用接触器- ESB 导轨安装........................................................................ 4/9电涌保护器- OV R ......................................................................................... 4/ 10优化脉冲提前放电避雷针- OPR ...................................................................... 4/ 115.箱体终端配电箱- A CM/A CP/A CF 系列..................................................................... 5/ 1 5三相配电箱- SDB系列................................................................................. 5/2-3动力配电箱- MDS系列................................................................................. 5/4-56.电网质量产品6电容器专用接触器........................................................................................... 6/ 1无功补偿控制器件........................................................................................ 6/2-3有源动态滤波器........................................................................................... 6/4-57.断路器保护配合表7断路器保护配合表...................................................................................... 7/ 1- 10●因产品技术不断改进，所有数据应以本公司最新确认为准。

ABBLN系列电流互感器技术说明书1 概述LN 系列电流互感器可用于0.69KV 以下电力系统，可作为监测和采集交流电流的一次设备。

其外观如图1所示。

图1 LN 系列电流互感器外观图设电流互感器的视在功率为S 0，负载的视在功率为S 1，则线路损耗S L 为：SL I S S S L 2210ρ=−= 在上式中，I 为电流互感器的二次绕组电流，L 为导线长度，S 为导线截面，ρ为导线电阻系数。

由式中可见线路损耗S L 与电流互感器的二次绕组电流I 的平方成正比。

所以，为了要进行精密地测量，则必须要设法降低电流互感器的二次绕组电流。

LN 系列电流互感器的二次绕组电流可视需求选择和1安或5安，接线端子均引入接线盒内，接线非常方便。

LN 系列电流互感器的测量过载电流倍数为2倍额定电流，测量精度为0.2%至0.5%。

2 LN 系列电流互感器技术参数符合标准:IEC60044-1:1996 电流互感器GB1208: 1997 电流互感器表2.1 二次绕组电流为1A 的LN 系列电流互感器技术参数外形尺寸(mm) 型号与规格 额定电流比(A) 额定电压(kV) 准确级 额定负荷(VA) 一次穿心匝数宽 厚 高穿孔尺寸(mm) 5/1 15 10/1 10 15/1 5 20/1 430/1 340-60/1 2 75-100/1150/12.5 LN2 200-300/1 0.69 0.5 5 1 59 30 78 Φ23或30.5×1130/1 3 40-60/1 275-100/1150/12.5200-400/1 5 LN3 500-800/1 0.69 0.5 10 175 44 97Φ30.6或42×11 200-400/1 5500-800/1 0.5101000/1 15LN4 1200/1 0.69 0.220 1 86 45 106 52×31300-400/1 5500-800/1 0.5101000/1 151200/1 20LN5 1500/1 0.69 0.2 20 1 10145 114 65×34 600-800/1 0.5 10 1000/1 151200-1500/1 20LN6 2000/1 0.69 0.2 40 1 11845 119 82×321500/1 20LN7 2000-3000/1 0.69 0.2 40 1 14048 124 105×341500/1 20LN8 2000-4000/1 0.69 0.2 40 1 16748 150 125×521500/1 20LN9 C型 2000-5000/1 0.69 0.2 40 1 25248 150 205×35表2.2 二次绕组电流为5A 的ABB LN 系列电流互感器技术参数 外形尺寸(mm) 型号与规格额定电流比(A) 额定电压(kV) 准确级 额定负荷(VA) 一次穿心匝数宽 厚 高穿孔尺寸(mm) 5/5 1510/5 10 15/5 5 20/54 30/53 40-60/5 2 75-100/5 150/5 2.5LN2 200-300/5 0.69 0.55 159 30 78Φ23或30.5×1130/5 3 40-60/5 275-100/5150/5 2.5200-400/5 5 LN3500-800/5 0.690.510 1 75 44 97Φ30.6或42×11200-400/5 5 500-800/50.510 1000/5 15 LN41200/5 0.690.2 20 1 86 45 106 52×31300-400/5 5 500-800/50.510 1000/515 1200/5 20 LN5 1500/5 0.690.2 20 1 10145 114 65×34600-800/5 0.510 1000/515 1200-1500/5 20 LN62000/5 0.690.2 40 1 11845 119 82×321500/520 LN72000-3000/5 0.69 0.2 40 1 14048 124 105×34 1500/520 LN82000-4000/5 0.69 0.2 40 1 16748 150 125×52 1500/520 LN9 C型2000-5000/5 0.690.240125248 150 205×35。

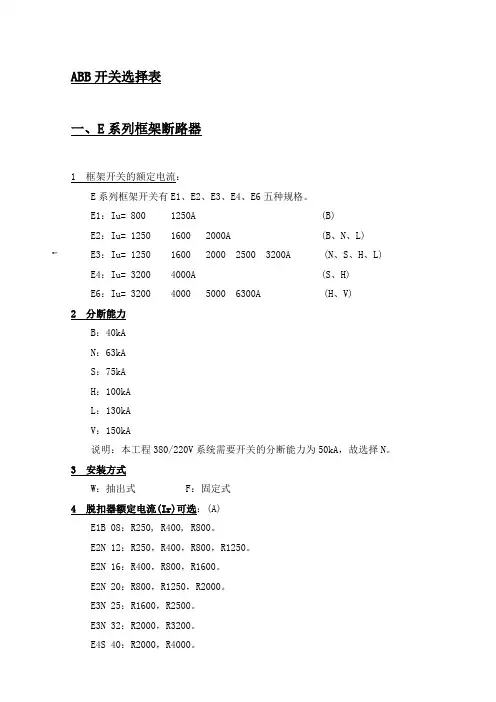

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

ABB低压电器元件选型技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

1.1.1 Emax空气断路器∙∙∙∙∙∙∙∙例如: 框架框架电流分断能力额定电流脱扣器极数安装方式附件控制电压技术参数框架:解释 E1 Iu = 800~1250A E1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流： 12 1250A（E1，1250A--E6，6300A）脱扣器： PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流： R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式： WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，M 代号 E1Isomax塑壳断路器∙∙∙∙框架框架电流额定电流分断能力 1.1.2∙∙∙∙例如:脱扣器（TM热敏电磁脱扣器型无须提供）极数安装方式附件控制电压 TM热敏电磁脱扣器型：技术参数框架: 代号 S2 解释 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力： S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流： 160A 参阅框架额定电流： R125 125AS1-125, 10A----S6-800, 800A极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线EF: 加长前接线ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M微处理器脱扣器型：技术参数框架:解释 S4 I=160,250S4 I=160,250S5 I=400,630S6 I=630,800S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA数值请查样本S5: N / H / L KA数值请查样本S6: N / S / H / L KA数值请查样本S7: S / H / L KA数值请查样本S8: H / V（新品）KA数值请查样本框架电流： 250 参阅框架额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M代号 S4Isomax限流型塑壳断路器∙∙∙∙∙∙框架框架电流额定电流分断能力极数安装方式附件控制电压 1.1.3 例如: 技术参数框架: 代号解释 S3S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA参阅框架80AS2X-80: 1~80(19档), 3P,单磁 (参见样本) S2X-100:1~100(16档), 3P, 参见样本 S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 6303极（3或4极可选）F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线分断能力： X 框架电流：额定电流： 125 R80 极数：安装方式： 3P FEFES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器∙∙∙∙∙∙∙例如:1.1.4 框架框架电流额定电流极数安装方式排列附件控制电压技术参数代号解释框架、分断能力、框架电流： S2N-160只有两种S2N-160，S3N-250额定电流： R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁.极数： 4P 4P安装方式： FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列： V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M电源自动切换装置DPT1.1.5∙切换回路数∙额定电流例如:技术参数切换回路数：额定电流：代号解释 SE SE双电源切换，TE三电源切换 1600 1600A主回路电流Isomax低压塑壳断路器配合剩余电流保护继电器 RC212 1.1.6∙框架电流∙安装方式例如:技术参数额定电流：安装方式：代号 2（代码）垂直安装解释配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 垂直安装与断路器叠装: 垂直安装与断路器并装: 水平安装RCD∙剩余动作电流例如:技术参数代号剩余动作电流: 0.03解释 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器RCQ1.1.7∙互感器内径例如:RCQ技术参数互感器内径:代号 110mm解释Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径接触器系列接触器1.2.11.2.1a∙主回路电流∙控制电压（交、直流）∙极数∙辅助触头数量例如:技术参数主回路电流: 极数:代号 30 30 10辅助触头数量控制电压（交、直流） ac220V解释 30A 3常开前一位代表常开，后一位代表常闭，数字为数量一常开前一位代表常开，后一位代表常闭，数字为数量交流220VTA热过载继电器 1.2.1b∙热脱扣电流∙轻重载（450以上）例如:技术参数主回路电流: 轻重载：代号450 DU解释 450A DU普通 DU普通 SU重载中间继电器 1.2.1c∙触点数、主触点组合方式（常开、常闭）∙控制电压、交、直流操作例如:技术参数代号触点数、主触点组合方式： 63 控制电压、交、直流操作：解释6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压ac220VESB接触器1.2.1d∙额定电流∙主触点组合方式（常开、常闭）∙控制电压、交、直流操作∙灯具应用请参阅样本例如:技术参数额定电流：代号 63触点数、主触点组合方式： 31控制电压、交、直流操作：灯具应用：控制电压ac220V请参阅样本解释 63A 20 对AC1/AC7a负载 24 对AC1/AC7a负载 40 对AC1/AC7a负载 63 对AC1/AC7a负载 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13 ESB40: 可选: 40 ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量电动机起动器 1.2.2∙框架电流和分断能力∙热脱扣电流例如:技术参数框架电流和分断能力：代号 325额定电流 20解释MS325 50KA，0.1-25A MS325 50KA，0.1-25A MS450 50kA，16~50A MS451 50KA，16~50A MS495 50KA，40~100A MS496 100KA，40~100A MS497100KA，16~100A 20APSS、PST、PSTB软启动器∙电机额定电流（结合功率考虑）∙负载类型（重、轻载）∙控制电源电压例如:1.2.3技术参数代号电机额定电流： 18/30 负载类型（重、轻载）：参阅样本控制电源电压：参阅样本解释18A外接法/30A内接法（PSS）开关熔断器组 OS、OESA∙额定电流∙极数例如:1.3.1技术参数额定工作电流：极数：代号 250 3P 解释 250A 3极负荷开关/隔离开关 OT、OETL ∙额定电流∙极数例如:1.3.2技术参数额定工作电流：极数：代号 250 3P解释 250A 3极Easyline熔断丝切换隔离开关XLP三极∙额定电流例如：1.3.3技术参数额定电流：代号 00解释 160A按照样本根据电流选择型号微型断路器 1.4.1∙额定电流∙极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）∙分断能力∙脱扣特性（B、C、D、K等）例如:技术参数极数:代号261脱扣特性： C额定电流：20解释 1极最后位数字为可选项，1为1极，2为2极…依此类推 CB、C、D、K、Z根据样本，由不同系列不同电流而不同 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 DS250S∙∙∙∙∙例如:1.4.2额定电流极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) 分断能力脱扣特性（B、C）剩余电流动作电流技术参数极数：代号DS253解释 3极脱扣特性： C 40 0.03额定电流：剩余电流动作电流：最后位数字为可选项，2为2极…依此类推（无1极） CB、C两种 40A根据样本，由不同系列有不同电流范围 30mADS9∙额定电流∙极数(最后位数字为可选项，1为1极，2为2极。
