电工实训课教学改革

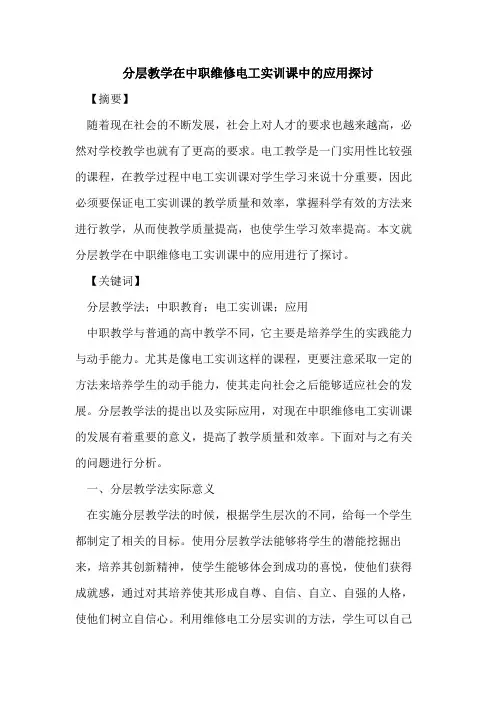

分层教学在中职维修电工实训课中的应用探讨【摘要】随着现在社会的不断发展，社会上对人才的要求也越来越高，必然对学校教学也就有了更高的要求。

电工教学是一门实用性比较强的课程，在教学过程中电工实训课对学生学习来说十分重要，因此必须要保证电工实训课的教学质量和效率，掌握科学有效的方法来进行教学，从而使教学质量提高，也使学生学习效率提高。

本文就分层教学在中职维修电工实训课中的应用进行了探讨。

【关键词】分层教学法；中职教育；电工实训课；应用中职教学与普通的高中教学不同，它主要是培养学生的实践能力与动手能力。

尤其是像电工实训这样的课程，更要注意采取一定的方法来培养学生的动手能力，使其走向社会之后能够适应社会的发展。

分层教学法的提出以及实际应用，对现在中职维修电工实训课的发展有着重要的意义，提高了教学质量和效率。

下面对与之有关的问题进行分析。

一、分层教学法实际意义在实施分层教学法的时候，根据学生层次的不同，给每一个学生都制定了相关的目标。

使用分层教学法能够将学生的潜能挖掘出来，培养其创新精神，使学生能够体会到成功的喜悦，使他们获得成就感，通过对其培养使其形成自尊、自信、自立、自强的人格，使他们树立自信心。

利用维修电工分层实训的方法，学生可以自己选择实训内容，这样可以使他们带着兴趣去学习，主动去学习，在学习中自然而然的就掌握了维修电工的技能。

利用分层教学方法，使得学生逃学、厌学情绪大大削弱，使他们得到了解放，可以使学生以原有技能为基础，提高他们的技能，能够达到该层次的要求，甚至是超过该层次的要求，使每个学生都能有所进步，有所提高。

学生之所以在学习上存在障碍，主要原因就是他们长期以来对于教师在课堂上所讲授的知识不能掌握，在学习中所遇到的困难不断积累，导致难点越来越多。

另外，学生一旦遇到学习上的障碍，就可能会有恐惧心理产生，使之没有办法进行正常学习。

利用分层教学法，可以使不同层次的学生树立自信心，达到学习目标。

二、实施分层教学法的具体措施在开始实训课之前，实训教师可以向其他的任课教师以及班主任了解学生在第一学年中实际的学习情况以及水平，将其作为进行分层的依据。

《电工技能与实训》教案桂阳县职业中专机电类专业《电工技能与实训》电子教案《电工技能与实训》教案班级:14电子班日期:2015年月日授课教师刘斌授课内容跨步电压触电案例分析授课时间第1讲授课题目第一章:安全用电常识课型课堂、使用教具实物或模型、课件、专业多媒体技能目标 1、会对典型触电案例进行事故原因的分析掌握什么是触电以及触电的危害，安全电压的范围。

掌握触电的原知识目的因，触电的形式，防止触电的措施，电工安全操作规程。

教学重点触电的危害，防止触电的措施教学难点跨步触电的形式陈雅萍电工技能与实训---项目式教学高等教育出版社参考教材 2009年时间分配及教学内容: 备注知识链接一:触电种类所谓触电是指电流流过人体时对人体产生的生理和病理伤害。

这种伤害是多方面的，可分为电击电伤两种类型。

1、电击电击是指电流通过人体时所造成的内伤。

它可造成发热、发麻、神经麻痹等，严重时将引起昏迷、窒息、甚至心脏停止跳动、血液循环终止而死亡，通常说的触电，多是指电击，绝大部分触电死亡事故都是电击造成的。

2、电伤电伤是指由于电流的热效应、化学效应、机械效应对人体外部造成的局部伤害，常常与电击同时发生，最常见的有以下三种情况: 2 学时电弧烧伤、电烙印(电斑痕)、金属溅伤理论讲述知识链接二:触电方式人体触电的方式多种多样，主要可分为直接接触触电和间接接触触电，此外，还有高压电场、高频电磁场、静电感应、雷击等对人体造成的伤害。

1、直接接触触电(1)单相触电(2)两相触电(3)电弧伤害1桂阳县职业中专机电类专业《电工技能与实训》电子教案2间接接触触电(1)跨步电压触电(2)接触电压触电3、高压电场对人体的伤害4、高频电磁场的危害5、静电对人体的伤害6、雷电的危害知识链接三----决定触电伤害程度的因素1、通过人体的电流大小2、电流通过人体的持续时间3、电流通过人体的途径4、电压高低 2 学时5、电流频率理论讲述6、人体状况知识链接四——安全电压交流工频安全电压，我国规定安全电压的额定值为42V、36 V、24 V、12 V、6 V。

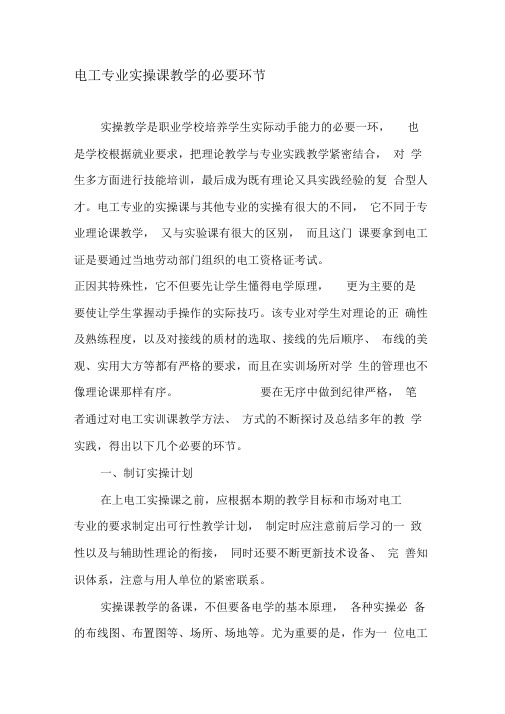

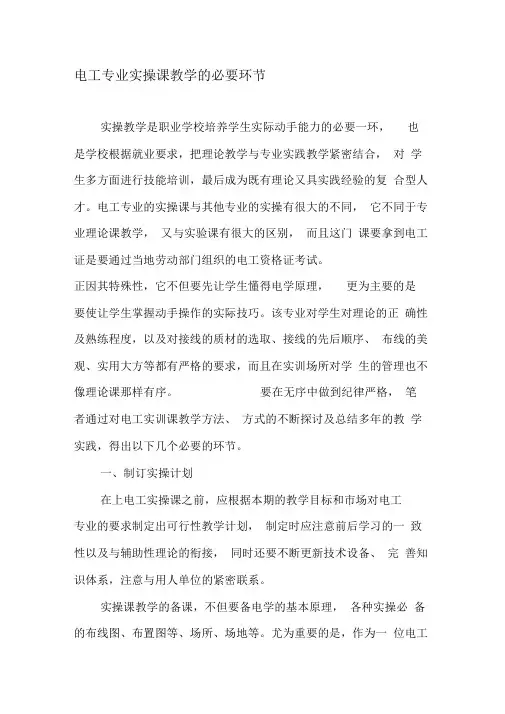

电工专业实操课教学的必要环节实操教学是职业学校培养学生实际动手能力的必要一环，也是学校根据就业要求，把理论教学与专业实践教学紧密结合，对学生多方面进行技能培训，最后成为既有理论又具实践经验的复合型人才。

电工专业的实操课与其他专业的实操有很大的不同，它不同于专业理论课教学，又与实验课有很大的区别，而且这门课要拿到电工证是要通过当地劳动部门组织的电工资格证考试。

正因其特殊性，它不但要先让学生懂得电学原理，更为主要的是要使让学生掌握动手操作的实际技巧。

该专业对学生对理论的正确性及熟练程度，以及对接线的质材的选取、接线的先后顺序、布线的美观、实用大方等都有严格的要求，而且在实训场所对学生的管理也不像理论课那样有序。

要在无序中做到纪律严格，笔者通过对电工实训课教学方法、方式的不断探讨及总结多年的教学实践，得出以下几个必要的环节。

一、制订实操计划在上电工实操课之前，应根据本期的教学目标和市场对电工专业的要求制定出可行性教学计划，制定时应注意前后学习的一致性以及与辅助性理论的衔接，同时还要不断更新技术设备、完善知识体系，注意与用人单位的紧密联系。

实操课教学的备课，不但要备电学的基本原理，各种实操必备的布线图、布置图等、场所、场地等。

尤为重要的是，作为一位电工专业的教学老师，不但对所教内容要熟练，但上课前自己一定要预先演示一遍所做的内容，对突发事件防范于未然。

二、要领讲解理论课教学一般以教师讲解为主，而电工实训课应以学生练习与教师指导为主。

对每一个实训教学课题，教师应首先对主要原理进行简明扼要地讲解，使学生知道“为什么要这样做”。

要领讲解时要尽量避开与本课题无直接关系的内容，避免与专业理论课的重复。

所以电工实训教学应防止两个极端现象：一是像上理论课那样花大量的时间去讲理论，而学生的技能没时间去训练；二是教师上课什么也不讲，认为“实训就是让学生自己动手做”，这样会导致学生对该堂实操课的原理不了解，增加实训的难度，影响学生的学习兴趣，所学内容也难以得到巩固。

电工实训教学大纲一、性质和任务电工实训是机电技术应用的实践性教学活动，在实训期间学生要将所学的专业理论运用到生产实际中去，掌握本专业所必须的基本理论；熟悉常用电工工具及仪器仪表的使用方法；掌握照明和常见动力控制电路的安装、检测方法；培养安全生产、文明生产的意识和良好的职业道德；达到中级电工技术水平。

二、基本要求1、了解安全生产、文明生产的基本知识。

2、掌握常用电工工具、仪器仪表的用途和基本操作工艺。

3、了解低压电器设备的原理、结构及安装选用方法。

4、识读电气原理图，并根据电气原理图绘制接线图，掌握布线工艺。

5、掌握电气线路中故障的检测及排除方法。

三、教学内容和课时分配1、入门知识课时分配：理论3课时。

教学要求：（1）了解维修电工在工业企业中的任务。

（2）明确电工实训的目的。

（3）掌握安全用电常识。

教学内容：（1）维修电工的主要工作任务。

（2）电工实训的目的和意义。

（3）安装操作规程，安全生产、文明生产的内容和意义。

2、电工基本操作课时分配：理论4课时，操作6课时。

教学要求：掌握电工工具的使用以及电工基本操作工艺。

教学内容：（1）常用电工工具的使用。

（2）导线的型号、规格，塑料绝缘线的弯曲与校直，绝缘体的去除方法。

（3）单股、多股铜芯、铝芯导线的连接，线头绝缘体的恢复方法。

（4）导线与接线桩的连接，瓷夹的固定。

3、常用电工仪表的使用课时分配：理论3课时，操作3课时。

教学要求：掌握各种常用电工仪表的原理和使用方法。

教学内容：（1）万用表的结构、原理及用法。

（2）钳形电流表的结构、原理及用法。

（3）兆欧表的结构、原理及用法。

4、照明电路的安装课时分配：理论3课时，操作6课时。

教学要求：（1）掌握照明电路的原理及安装方法。

（2）单相、三相电度表的结构、原理及安装。

教学内容：（1）照明电路的原理。

（2）单相、三相电度表的工作原理及安装。

（3）一控一白炽灯等照明电路的安装。

（4）日光灯电路的安装。

5、低压电器课时分配：理论4课时，操作3课时。

电工技能与实训教学大纲一、课程性质、目的和任务：本课程是中等职业学校电子电工专业和机电技术应用专业的主干专业课程。

其任务是使学生掌握从事维修电工作所必需的电工基本工艺和基本技能，初步形成解决实际问题的能力，为学习专业知识和职业技能打下基础。

其任务是使学生具备综合运用电工基本知识的能力和直接从事电工工作的技能。

二、教学基本要求：认识电工基本元器件，学会电工基本仪表的使用并能装接简单的照明和电气控制线路。

1．理论教学要求：40课时学习供电与安全基本知识，学习电工仪表的正确使用，认识简单的电工电器元件。

2．实践教学要求：80课时学习掌握使用万用表正确测量电工电量，学习照明电路和电控电路的装接。

3．素质要求：牢固树立“文明生产、安全第一”的职业意识，确保人身和设备安全；进行职业素质训导，培养学生敬业、创新、务实、奉献、协作的深职院精神；通过严格的技能训练，使学生具备发现问题、解决问题的能力。

重点培养学生的电工素养和规范学生行为。

三、教学内容及要求：第一单元安全用电基本常识１．了解跨步电压；２．了解什么是碰壳故障；３．了解人体触电的种类、方式；４．了解触电原因及预防措施；5.了解触电急救知识；6.掌握什么是相电压、线电压及安全电压；7.掌握什么保护接零和保护接地。

第二单元室内照明电路的安装项目五万用表及常用电工工具的操作1．认识数字万用表的面板；2．了解线路装修工具和设备装修工具的使用，能正确选择专用电工工具；3．掌握常用电工工具的使用；4．掌握数字万用表的测量。

项目六一控一照明电路的安装1．了解元件的定位和线路的安装；2．了解电路的通电检测与测试；3．了解常用电工材料；4．学会识别使用电器元器件；5．掌握一控一照明电路的工作原理。

项目七二控一照明电路的安装1．了解元件的定位和线路的安装；2．了解电路的通电检测与测试；3．了解常用电工材料；4．了解导线的绝缘恢复；5．了解照明灯具安装的基本原则；6．学会识别使用电器元器件；7．掌握二控一照明电路的工作原理。

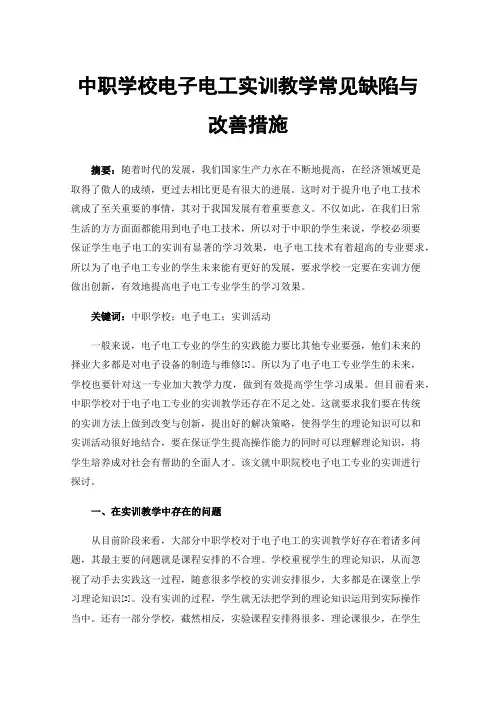

中职学校电子电工实训教学常见缺陷与改善措施摘要：随着时代的发展，我们国家生产力水在不断地提高，在经济领域更是取得了傲人的成绩，更过去相比更是有很大的进展。

这时对于提升电子电工技术就成了至关重要的事情，其对于我国发展有着重要意义。

不仅如此，在我们日常生活的方方面面都能用到电子电工技术，所以对于中职的学生来说，学校必须要保证学生电子电工的实训有显著的学习效果，电子电工技术有着超高的专业要求，所以为了电子电工专业的学生未来能有更好的发展，要求学校一定要在实训方便做出创新，有效地提高电子电工专业学生的学习效果。

关键词：中职学校；电子电工；实训活动一般来说，电子电工专业的学生的实践能力要比其他专业要强，他们未来的择业大多都是对电子设备的制造与维修[1]。

所以为了电子电工专业学生的未来，学校也要针对这一专业加大教学力度，做到有效提高学生学习成果。

但目前看来，中职学校对于电子电工专业的实训教学还存在不足之处。

这就要求我们要在传统的实训方法上做到改变与创新，提出好的解决策略，使得学生的理论知识可以和实训活动很好地结合，要在保证学生提高操作能力的同时可以理解理论知识，将学生培养成对社会有帮助的全面人才。

该文就中职院校电子电工专业的实训进行探讨。

一、在实训教学中存在的问题从目前阶段来看，大部分中职学校对于电子电工的实训教学好存在着诸多问题，其最主要的问题就是课程安排的不合理。

学校重视学生的理论知识，从而忽视了动手去实践这一过程，随意很多学校的实训安排很少，大多都是在课堂上学习理论知识[2]。

没有实训的过程，学生就无法把学到的理论知识运用到实际操作当中。

还有一部分学校，截然相反，实验课程安排得很多，理论课很少，在学生还没有掌握理论知识时就开展实训教学，没有理论知识做基础，来进行实训操作，这样的话学生在实训过程中不知道自己具体要做什么，就会很迷茫，这样的实训效果会很不理想。

另外，大部分中职学校对于实训教学的了解还不够具体，所以在时间安排上也不合理，教师也受到传统教学的影响，只注重学生的理论知识，很少去关心学生的动手能力[3]。

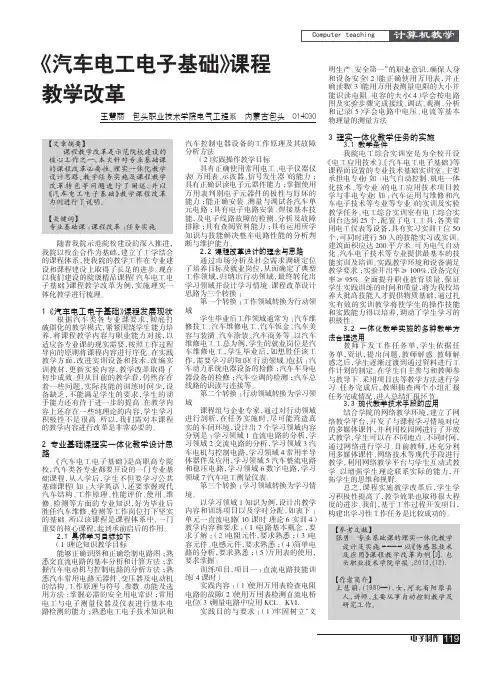

随着我院示范院校建设的深入推进，我院以校企合作为基础，建立了工学结合的课程体系，使我院的教学工作在专业建设和课程建设上取得了长足的进步。

现在以我们建设的院级精品课程《汽车电工电子基础》课程教学改革为例，实施理实一体化教学进行梳理。

1 《汽车电工电子基础》课程发展现状根据汽车类各专业课要求，彻底打破僵化的教学模式，紧紧围绕学生能力培养，将课程教学内容与职业能力对接，以适应各专业课的现实需要，按照工作过程导向的原则将课程内容进行序化。

在实践教学方面，改进实训设备和技术，改编实训教材，更新实验内容，教学改革取得了初步成效。

但从目前的教学看，仍然存在着一些问题，实际技能的训练时间少，设备缺乏，不能满足学生的要求，学生的动手能力还有待于进一步的提高。

在教学内容上还存在一些纯理论的内容，学生学习积极性不是很高。

所以，我们需对本课程的教学内容进行改革是非常必要的。

2 专业基础课理实一体化教学设计思路《汽车电工电子基础》是高职高专院校，汽车类各专业都要开设的一门专业基础课程，从入学后，学生不但要学习公共基础课程（如：大学英语），还要掌握现代汽车结构、工作原理、性能评价、使用、维修、检测等方面的专业知识，好为毕业后胜任汽车维修、检测等工作岗位打下坚实的基础。

所以该课程是课程体系中，一门重要的核心课程，起到承前启后的作用。

2.1 具体学习目标如下（1）理论知识教学目标能够正确识图和正确绘制电路图；熟悉交直流电路的基本分析和计算方法；掌握汽车电动机与控制电路的分析方法；熟悉汽车常用电路元器件、变压器及电动机的结构、工作原理与符号、参数、功能及选用方法；掌握必需的安全用电常识；常用电工与电子测量仪器及仪表进行基本电路检测的能力；熟悉电工电子技术知识和《汽车电工电子基础》课程教学改革王慧丽 包头职业技术学院电气工程系 内蒙古包头 014030汽车控制电器设备的工作原理及其故障分析方法。

（2）实践操作教学目标具有正确使用常用电工、电子仪器仪表（万用表、示波器、信号发生器）的能力；具有正确识读电子元器件能力；掌握使用万用表判别电子元器件的极性与好坏的能力；能正确安装、测量与调试各汽车单元电路；具有电子电路安装、焊接基本技能，及电子线路故障的检测、分析及故障排除；具有查阅资料能力；具有运用所学知识与技能解决整车电路性能的分析判断与维护能力。

的条条框框 ， 多了应该有 的 自由与 宽容 ， 了促 进 自主学 习 多
应该 有 的 自信 和勇气 ， 在这 种不拘一 格 的教 学形式 中 ， 在这
步规范。对装 接过程 中出现的电气故障要求学生采用电阻
法或电压进行检测排除故障 。在个人无法解 （ 下转 第 ３ ５页 ） ｓ ＮｃＥ＆ Ｔ ｃ ｃＥ Ｅ ＨＮ。 。Ｇ ｗ 科 技视界 Ｊ １ Ｌ ＹＶＥ ９
高职学生入校之初 ， 对专业 的认识几乎一无所知 ， 此时部
分学生 由于 已有 的生活经验会对专业知识充满好奇心 。而部
分学生却会 因对专业 的陌生产生畏惧心 理。针对 以上情况我
各种低压电器的作用 ．在此基础 上可让学生对某些有故障的
们 的做 法是 ： 其一 ， 电工 电子协会 ， 成立 通过制作 简单的电路
如何创建多维互动 的有利于学生 自主 的教学组织形 式 ， 如何使这些形式不 流于形式 ？我 们应 提倡“ 三主” “ 、 三不 ” 的
组织原则 ， 即让学生 在活动 中学 、 玩 中学 ， 活 动” 在 以“ 为主 、
作技 能的标准化 和规范化 ． 利于培养学生 独立分析 、 立 有 独 操作 的能力及严谨踏实 的学 习态度 。以“ 电动机反接控 制线 路 的安 装与调试 ” 为例 ， 实训过程 中先 要求学生 自学其工作 原理 ， 按照线路图画出其 布线图 ， 并 然后 ， 要求其按 图装接控 制线路 ， 装接 时对其工 艺要严格要求 ， 通过评分标 准来进 并
后。 着重强调 提高学生 工艺 要求 ， 教师先对 接线 的工艺 要求
进行讲解 ， 生再按工艺要 求进行装接 ， 步提高接线 质量 学 逐
和工艺水平 。 第 四阶段 ， 重在反复训练和提高。综上所述 ， 学生在实训

电工技能实训课教学方法初探关键词:电工技能实训课教学方法摘要:电工专业学生提高自身专业操作技能的主要途径是电工技能实训课的训练,所以说教师在开展电工技能实训课教学时一定要通过学生的实际情况来实施不同的教学方法,带领学生仔细观察、反复实践并结合具体的试验以及应用等来完善课堂学习情况, 通过科学合理的多元化教学方法,帮助学生掌握电工技能并在这个基础上不断进行学习与创新,从而满足市场的不同需要。

1 通过各种实践活动培养学生的学习兴趣1.1 开展电工技能竞赛,使学生在竞争中得到提升在电工技能实训课教学中教师可以定期举办一些专业电工技能竞赛,通过电动机拆装以及电路板焊接等专业性竞赛来对学生的工艺以及速度等进行比拼,使学生在紧张的竞争氛围中培养自己的学习兴趣,也使自己的动手实践能力得到提升。

这种教学模式非常符合现代学生群体中普遍存在的争强好胜心理,在普通教学中可以大规模采用。

1.2 以生活中的实际应用来充分激发学生的学习兴趣与热情在教学过程中,要注重将课堂中的训练内容与现实生活中的相关应用联系起来,从而极大地激发起学生的学习兴趣。

通常情况下,学生对简单的操作没有兴趣。

我们在实际的教学中可以先以教材中的实例为课题进行有针对性地分解。

并以此为依据举出家庭生活中常见的几种故障,同时还有常见故障的产生原因以及相关的处理方法。

通过这样的教学方式可以将实际生活例子与技能训练的相关内容有机结合起来。

例如生活中的接导线现象、电灯泡的忽明忽暗现象以及闸刀熔丝的熔断现象。

通过这些实例,可以充分调动起学生的积极性,也可以使学生在实际训练中找到解决问题的乐趣,同时学生也会在训练中找到更充足的学习劲头。

那么此时学习电工技能训练也就容易得多了。

1.3 在电工技能训练中多加入一些生活实例,从而激起学生的学习兴趣对于一般的电工技能实训来说,其内容是相当有难度的,而且相应的训练过程也十分枯燥乏味,尤其是对于电子线路的维修及安装来说尤其如此。

浅析中职电工电子专业教学改革摘要：电气和电子技能对于我国的职业学校来说是极为重要的，其主要作用就是帮助学校对学生的能力进行考察，这是职业学校的一个非常重要组成部分，并且需要通过反复的模仿和实践来进行完善的。

根据学校的教学目标，电气和电子专业通常需要在2到3年的时间内让学生掌握自身专业所需的技能。

这类人才必须具有形成实践动手能力所需的理论知识和专业知识，具有较强综合运用各种知识和技能解决现场实际问题的能力。

本文探讨了电子专业课程教学改革措施。

关键词：电工电子教学改革中职中图分类号：g712 文献标识码：c doi：10.3969/j.issn.1672-8181.2013.10.092为适应市场人才的需要，我们中职学校培养出来的学生既要能动脑，更要能动手，经过实践的锻炼，能迅速的成长为高技能的人才。

鉴于此，我校对电子电工专业的课程做了一些教学改革措施。

1 优化配置合理进行课程改革职业电子专业建设是我国目前绝大多数高职院校课程改革的一个元素，具体方法就是通过采取一系列实际需求和有效的措施，使学校所教的学生在走向社会后，能够更好地适应社会。

职业电气和电子课程改革现有的专业机构原则就是根据实际需求和学生的素质将学生的专业水平培养到最大化，使之更好地适应社会和经济发展现状。

再就是职业院校电气和电子课程改革的合理性，在这方面首先要对我国目前的经济发展模式和课程结构进行深入了解，然后根据实际需要，添加或者删除相关的教学课程内容。

与此同时，还要对电子课程的体系进行深入探讨，合理地控制好各种课程之间的比例，将专业资源的配置优化到最大限度，以达到最佳课程规模结构，为学生提供必要电气专业的条件。

同时，电气和电子课程不能够过度追求理论性、系统性和专业性，而忽略应用性和适用性，要想真正提高学生的整体素质，完善学生专业技能的培养、确保学生学习的课程内容是非常重要的，这也能够给学生未来就业提供更多的保障。

2 多媒体结合传统的教学方式，丰富教学形式《电工电子基础》是一门基础学科，怎样分析电子电路很重要，所以要重视培养学生的解题能力、计算能力和分析能力。

《电工技能训练》课程标准一、课程名称电工技能训练二、适用专业机电技术应用三、参考课时64四、课程性质与项目本课程是中等职业学校机电技术应用专业的核心专业课程之一，需要让学生在理解理论知识的基础上，通过实际操作，全面提高学生分析、解决实际问题的能力。

本课程与《电工基础》、《电机与电气控制》等课程密切配合，互相衔接，其项目是使学生具备综合运用电工基本知识的能力和电工工作的技能。

本课程为是培养具有专业技能的可以在企业里从事安装、操作、维修电工等岗位。

五、课程教学目标本课程通过系统学习常用配电设备、电工仪表、电工工具、照明电路的安装等电工技能训练项目，能正确进行导线的连接、恢复绝缘以及照明灯具、开关与插座的安装；具有初步识读一般电气原理图、电器布置图和电气安装接线图的能力；初步掌握电工基本操作工艺和基本安全知识；能识别常用低压电器元件和一般设备的型号：规格与功能；初步掌握电气照明和内线工程的安装、维修及三相交流异步电动机的安装与维修；能按照电工技能有关的技术规范进行操作。

培养学生良好的安全生产意识；培养学生实事求是严肃认真的科学态度与工作作风以及良好的职业道德素质。

（一）方法能力目标：1 .信息查询、收集与整理；2 .分析、总结；3 .方案设计与评估决策。

（二）情感能力目标：1 .容忍、沟通和协调人际关系；2 .团队合作；3 .批评与自我批评；4 .劳动组织与实施；5 .遵守劳动纪律。

（三）专业能力目标1 .能进行安全用电及触电急救；2 .会熟练地使用常用电工工具和仪器仪表；3 .能熟练掌握导线的连接与绝缘修复；4 .会识别、选择、使用、调整常用低压电器；5 .能读懂电气控制原理图及接线图；6 .能按图样要求进行电动机控制线路的安装、调试，能检查、排除典型机床电气控制线路的电气故障7 .遵守《安全生产法》的基本要求，掌握维修电工作业人员的职业道德知识1 .以学生发展为本，重视培养学生的综合素质和职业能力培养，以适应电工技术快速发展带来的职业岗位变化，为学生的可持续发展奠定基础。

中等职业学校电工实训课程开发浅议摘要:实训教学是职业学校培养学生操作技能的一个重要环节,而技能的形成则是学生通过观察、模仿、实践来重复教师所演示的动作和反复练习来实现的。

这就要求教师充分利用学科资源,积极地进行课程的开发。

本文从电工实训的角度,对如何利用资源进行实训课程开发进行了论述。

关键词:实践电动机线路图电工实训资源新课程改革的一个显著变化是拓展和整合了课程资源,要求学校积极开发并合理利用校内外各种课程资源。

校内资源主要是教科书、实验室、教具等;对于电工实训课程,还延伸到社会上相关的行业、企业及实训基地等。

本文仅从校内资源、校外资源两个角度对电工实训课程资源的开发加以探讨。

1 校内资源的开发教师在电工实训教学过程中要引导学生加以灵活地开发与应用自身、实验室、教科书等课程资源,这样才会使实训课堂不再枯燥乏味,而是充满生机与活力。

1.1 对教师、学生的开发教师和学生是课程实施中最重要的课程资源,在动态的课堂教学中起着举足轻重的作用。

教师应根据不同的教学目标和内容,采用不同的教学方式,如直观法、实验法、演示法、多媒体教学法等,将同一内容以不同的方式展现给学生、引导学生。

例如,在排除故障练习时,教师可引导学生自由组合,每两名学生组成小组相互设置故障。

实践表明,这样既快捷又高效,教师也可抽出时间和精力对较难排除的故障加以指导,对基础较差的学生进行辅导。

1.2 实验室、教具等实物资源的开发在电工实训中有很多可以开发的资源,如实验室、实验仪器、模型、挂图等,教师可充分挖掘这些资源激发学生进行电工实训的热情和进行产品开发的乐趣。

例如在讲解电动机的结构和工作原理的时候,我会把学生带到电工电子实验室进行亲自讲解。

在实验室里,有不同类型的电动机,根据课堂上所讲的理论知识,让学生自行选取电动机进行拆装。

在拆卸之前,学生会按照教师的要求和自己的理解做一些准备工作,比如记下电动机的铭牌,自己准备一套工具,并记录拆卸的过程。

项目一安全用电技术及触电急救一、教学目标1、知识目标：了解触电事故发生原因和对人身安全的危害、掌握安全用电基本知识、触电急求和预防触电的安全措施;2、能力目标：让学生掌握安全用电技术、学会常用的触电急救方法;3、德育目标：增强学生珍惜生命、安全用电的意识;二、教学方法：讲授、实训三、教学重难点：用电安全四、教具：简单的基本常用电工工具五、教学内容及过程：一预防触电的安全措施训练1、人体允许电流和安全电压值1人体允许电流：指发生触电后触电者能自行摆脱电源,解除触电危害的最大电流;交流电10MA,直流电50MA为人体的安全电流;对于交流电来说,一般来说,男性的人体允许电流为9MA,而女性的为6MA2安全电压：我国有关标准规定的安全电压的范围是12V、24V、36V;不同场合所选用的安全电压等级不同;2、触电对人体的危害1触电事故;外部电流流经人体,造成人体器官组织损伤乃至死亡,称为触电;触电分为电击和电伤两类：电击是指电流通过人体内部,影响呼吸、心脏和神经系统,造成人体内部组织损伤乃至死亡的触电事故；电伤是指电流通过人体表面或人体与带电体之间产生电弧,造成肢体表面灼伤的触电事故;在触电事故中电击和电伤会同时发生,但因大部分触电事故是由电击造成的,所以通常所说的触电事故基本上是指电击;2触电的危害;触电对人体的伤害程度与通过人体的电流大小、时间长短、电流途径及电流性质有关;触电的电压越高,电流越大,时间越长,对人体的危害越严重;当人体触电时,电流会使人体的各种生理机能失常或遭受破坏,如皮肤烧伤、呼吸困难、心脏麻痹等,严重时会危及生命;人体所能耐受的电流大小因人而异,对于一般人,当工频交流电流超过50mA时,就会有致命危险;通过人体电流的大小、主要取决于施加于人体的电压及人体本身的电阻;人体电阻包括体内电阻和皮肤电阻,体内电阻基本不受外界影响,其值约为500;皮肤电阻随外界条件不同有较大的变化,干燥的皮肤,电阻大约在100k 以上,但随着皮肤的潮湿度加大,电阻逐渐减小,可降至1k以下,潮湿时触电的危险性更大;如果电流流经人体的脑、心脏、肺和中枢神经等重要部位要比流经一般部位会造成更严重的后果,容易导致死亡;而频率在20～300Hz的交流电对人体的危害要比高频电流、直流电流及静电大;由于触电对人体的危害极大,因此必须安全用电,并要以预防为主;为了最大限度地减少触电事故的发生,应了解触电的原因与形式,以便针对不同情况提出预防措施;3、实训内容：1．检查教室、宿舍、实验室等场所是否有触电隐患,做好记录并提出整改措施;2．选择一个触电事故为对象,分析此事故发生的主客观原因,提出相应的预防措施;3．调查了解本单位、本部门安全用电的相关制度,分析这些制度的科学依据;4．自己制定一个安全用电制度,并说明这个制度中各条款的制定依据;项目二常用电工工具的使用一、教学目的认识电工工具是培养电工动手能力和解决实际问题的实践基础二、教学方法：讲授、实训三、教学重难点：正确认识使用工具四、教具：电工工具五、教学内容及过程：组织教学：考勤导入教学：电工基本操作工艺是电工的基本功;主要包括常用电工工具的使用、导线的连接方法、常用焊接工艺、电气设备紧固件的埋设和电工识图等内容;它是培养电工动手能力和解决实际问题的实践基础;电工工具是电气操作的基本工具,电气操作人员必须掌握电工常用工具的结构、性能和正确的使用方法;常用电工工具基本分为三类：1、通用电工工具：指电工随时都可以使用的常备工具;主要有测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、剥线钳等;2、线路装修工具：指电力内外线装修必备的工具;它包括用于打孔、紧线、钳夹、切割、剥线、弯管、登高的工具及设备;主要有各类电工用凿、冲击电钻、管子钳、剥线钳、;紧线器、弯管器、切割工具、套丝器具等3、设备装修工具：指设备安装、拆卸、紧固及管线焊接加热的工具;主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具,安装用的各类套筒扳手及加热用的喷灯等;一、测电笔测电笔是用于检测线路和设备是否带电的工具,有笔式和螺丝刀式两种,其结构如图a、b所示;a bC d图低压测电笔及其用法a笔式 b螺丝刀式 c笔式测电笔用法d螺丝刀式测电笔用法使用时手指必须接触金属笔挂笔式或测电笔的金属螺钉部螺丝刀式;使电流由被测带电体经测电笔和人体与大地构成回路;只要被测带电体与大地之间电压超过60V时,测电笔内的氖管就会起辉发光;操作方式如图c、d所示;由于测电笔内氖管及所串联的电阻较大,形成的回路电流很小,不会对人体造成伤害;应注意,测电笔在使用前,应先在确认有电的带电体上试验,确认测电笔工作正常后,再进行正常验电,以免氖管损坏造成误判,危及人身或设备安全;要防止测电笔受潮或强烈震动,平时不得随便拆卸;手指不可接触笔尖露金属部分或螺杆裸部分,以免触电造成伤害;二、螺丝刀螺丝刀又名改锥、旋凿或起子;按照其功能不同,头部开关可分为一字形和十字形,如图所示;其握柄材料又分为木柄和塑料柄两类;ab图螺丝刀a一字形b十字形一字形螺丝刀以柄部以外的刀体长度表示规格,单位为mm,电工常用的有100、150、300mm等几种;十字形螺丝刀按其头部旋动螺钉规格的不同,分为四个型号：Ⅰ、Ⅱ、Ⅲ、Ⅳ号,分别用于旋动直径为2~、6~8mm、10~12mm等的螺钉;其枘部以外刀体长度规格与一字形螺丝刀相同;螺丝刀使用时,应按螺钉的规格选用合适的刀口,以小代大或以大代小均会损坏螺钉或电气元件;螺丝刀的正确使用方法如图所示;a b图螺丝刀的正确使用a大螺丝刀的使用b小螺丝刀的使用三、钢丝钳钢丝钳是电工用于剪切或夹持导线、金属丝、工件的常用钳类工具,其结构和用法如图所示;图钢丝钳的构造和使用其中钳口用于弯绞和钳夹线头或其它金属、非金属物体；齿口用于旋动螺钉螺母；刀口用于切断电线、起拔铁钉、削剥导线绝缘层等;铡口用于铡断硬度较大的金属丝,如钢丝、铁丝等;钢丝钳规格较多,电工常用的有175mm、200mm两种;电工用钢丝钳柄部加有耐压500V以上的塑料绝缘套;作用前应检查绝缘套是否完好,绝缘套破损的钢丝钳不能使用;在切断导线时,不得将相线或不同相位的相线同时在一个钳口处切断,以免发生短路;属于钢丝钳类的常用工具还有尖嘴钳、断线钳等;尖嘴钳――头部尖细、适用于在狭小空间操作;主要用于切断较小的导线、金属丝、夹持小螺钉、垫圈、并可将导线端头弯曲成型;如图所示;断线钳――又名斜口钳、偏嘴钳,专门用于剪断较粗的电线或其它金属丝,其柄部带有绝缘管套;如图所示;图尖嘴钳图断线钳四、活络扳手活络扳手的钳口可在规格范围内任意调整大小,用于旋动螺杆螺母,其结构如图a所示;图活络扳手a构造b扳大螺母握法c扳较小螺母握法活络扳手规格较多,电工常用的有150mm×19mm、200mm×24mm、250mm×30mm等几种,前一个数表示体长,后一个数表示扳口宽度;扳动较大螺杆螺母时,所用力矩较大,手应握在手柄尾部,如图b所示;扳动较小螺杆螺母时,为防止钳口处打滑,手可握在接近头部的位置,且用拇指调节和稳定螺杆,如图c所示;使用活络扳手旋动螺杆螺母时,必须把工件的两侧平面夹牢,以免损坏螺杆螺母的棱角;使用活络扳手不能反方向用力,否则容易扳裂活络扳唇,不准用钢管套在手柄上作加力杆使用,不准用作撬棍撬重物,不准把扳手当手锤,否则将会对扳手造成损坏;五、电工刀电工刀在电气操作中主要用于剖削导线绝缘层、削制木榫、切割木台缺口等;由于其刀柄处没有绝缘,不能用于带电操作;割削时刀口应朝外,以免伤手;剖削导线绝缘层时,刀面与导线成45角倾斜切入,以免削伤线芯;电工刀的外形如图所示;图电工刀六、镊子镊子主要用于夹持导线线头、元器件、螺钉等小型工件或物品,多用不锈钢材料制成,弹性较强;常用类型有尖头镊子和宽口镊子,如图所示;其中尖头镊子主要用于夹持较小物件,宽口吃馆子可夹持较大物件;尖头镊子宽口镊子图镊子七、剥线钳剥线钳主要用于剥削直径在6mm以下的塑料或橡胶绝缘导线的绝缘层,由钳头和手柄两部分组成,它的钳口工作部分有从~3mm的多个不同孔径的切口,以便剥削不同规格的芯线绝缘层;剥线时,为了不损伤线芯,线头应放在大于线芯的切口上剥削;剥线钳外形如图所示;图剥线钳课外作业:常用的电工工具有哪些练习使用各种工具项目三：常用导线的连接一、教学目的导线的连接是电工基本工艺之一,通过对导线连接的讲解使同学们对导线连接技术掌握二、教学方法：讲授、实训三、教学重难点：导线剥削四、教具：导线电工工具五、教学内容及过程：组织教学：考勤导入教学：导线的连接是电工基本工艺之一;导线连接的质量关系着线路和设备运行的可靠性和安全程度;对导线连接的基本要求是：电接触良好,机械强度足够,接头美观,且绝缘恢复正常;线头绝缘层的剖削一、塑料硬线绝缘层的剖削有条件时,去除塑料硬线的绝缘层用剥线钳甚为方便,这里要求能用钢丝钳和电工刀剖削;线芯截面在平方厘米及以下的塑料硬线,可用钢丝钳剖削：先在线头所需长度交界处,用钢丝钳口轻轻切破绝缘层表皮,然后左手拉紧导线,右手适当用力捏住钢丝钳头部,向外用力勒去绝缘层;如图所示;在勒去绝缘层时,不可在钳口处加剪切力,这样会伤及线芯,甚至将导线剪断;图用钢丝钳勒去导线绝缘层图用电工刀剖削塑料硬线对于规格大于4平方厘米的塑料硬线的绝缘层,直接用钢丝钳剖削较为困难,可用电工刀剖削;先根据线头所需长度,用电工刀刀口对导线成45度角切入塑料绝缘层,注意掌握刀口刚好削透绝缘层而不伤及线芯,如图a所示;然后调整刀口与导线间的角度以15度角向前推进,将绝缘层削出一个缺口,如图b所示,接着将未削去的绝缘层向后扳翻,再用电工刀切齐,如图c所示;二、塑料软线绝缘层的剖削塑料软线绝缘层的剖削除用剥线钳外,仍可用钢丝钳按直接剖剥平方毫米及以下的塑料硬线的方法进行,但不能用电工刀剖剥;因塑料线太软,线芯又由多股钢丝组成,用电工刀很容易伤及线芯;三、塑料护套线绝缘层的剖削塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层;公共护套层一般用电工刀剖削,先按线头所需长度,将刀尖对准两股芯线的中缝划开护套层,并将护套层向后扳翻,然后用电工刀齐根切去,如图所示;a划开护套层b切去护套层图塑料护套线的剖削切去护套后,露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖削塑料硬线绝缘层的方法分别除去;钢丝钳或电工刀在切时切口应离护套层5－10mm;四、橡皮线绝缘层的剖削橡皮线绝缘层外面有一层柔韧的纤维编织保护层,先用剖削护套线护套层的办法,用电工刀尖划开纤维编织层,并将其扳翻后齐根切去,再用剖削塑料硬线绝缘层的方法,除去橡皮绝缘层;如橡皮绝缘层内的芯线上包缠着棉纱,可将该棉纱层松开,齐根切去;五、花线绝缘层的剖削花线绝缘层分外层和内层,外层是一层柔韧的棉纱编织层;剖削时选用电工刀在线头所需长度处切割一圈拉去,然后在距离棉纱编织层10mm左右处用钢丝钳按照剖削塑料软线的方法将内层的橡皮绝缘层勒去;有的花线在紧贴线芯处还包缠有棉纱层,在勒去橡皮绝缘层后,再将棉纱层松开扳翻,齐根切去,如图所示;图花线绝缘层的剖削a去除编织层和橡皮绝缘层b扳翻棉纱六、橡套软线橡套电缆绝缘层的剖削橡套软线外包护套层,内部每根线芯上又有各自的橡皮绝缘层;外护套层较厚,按切除塑料护套层的方法切除,露出的多股芯线绝缘层,可用钢丝钳勒去;七、铅包线护套层和绝缘层的剖削铅包线绝缘层分为外部铅包层和内部芯线绝缘层,剖削时选用电工刀在铅包层切下一个刀痕,然后上下左右扳动折弯这个刀痕,使铅包层从切口处折断,并将它从线头上拉掉;内部芯线绝缘层的剖除方法与塑料硬线绝缘层的剖削方法相同;剖削铅包层的损伤过程如图所示;图铅包线绝缘层的剖削a剖切铅包层b折扳和拉出铅包层c剖削芯线绝缘层八、漆包线绝缘层的去除漆包线绝缘层是喷涂在芯线上的绝缘漆层;由于线径的不同,去除绝缘层的方法也不一样;直径在1mm以上的,可用细砂纸或细纱布擦去；直径在以上的,可用薄刀片刮去；直径在及以下的也可用细砂纸或细纱布擦除,但易于折断,需要小心操作;有时为了保留漆包线的芯线直径准确以便于测量,也可用微火烤焦其线头绝缘层,再轻轻刮去;导线线头的连接常用的导线按芯线股数不同,有单股、7股和19股等多种规格,其连接方法也各不相同;一、铜芯导线的连接1、单股芯线有绞接和缠绕两种方法绞接法用于截面较小的导线,缠绕法用于截面较大的导线;绞接法是先将已剖除绝缘层并去掉氧化层的两根线头呈“×”形相交如图a所示,互相绞合2－3圈如图b所示,接着扳直两个线头的自由端,将每根线自由端在对边的线芯上紧密缠绕到线芯直径的6－8倍长如图c所示,将多余的线头剪去,修理好切口毛刺即可;缠绕法是将已去除绝缘层和氧化层的线头相对交叠,再用直径为的裸铜线做缠绕线在其上进行缠绕,如图所示,其中线头直径在5mm及以下的缠绕长度为60mm,直径大于5mm的,缠绕长度为90mm;a b c图单股芯线直线连接绞接图用缠绕法直线连接单股芯线图单股芯线T形连接2、单股铜芯线的T形连接单股芯线T形连接时可用绞接法和缠绕法;绞接法是先将除去绝缘层和氧化层的线头与干线剖削处的芯线十字相交,注意在支路芯线根部留出3－5mm 裸线,接着顺时针方向将支路芯线在干中芯线上紧密缠绕6－8圈如图所示;剪去多余线头,修整好毛刺;对用绞接法连接较的截面较大的导线,可用缠绕法如图所示;其具体方法与单股芯线直连的缠绕法相同;图用缠绕法完成单股芯线T形连接图小截面单股芯线T形连接对于截面较小的单股铜芯线,可用图所示的方法完成T形连接,先把支路芯线线头与干路芯线十字相交,在支路芯线根部留出3－5mm裸线,把支路芯线在干线上缠绕成结状,再把支路芯线拉紧扳直并紧密缠绕在干路芯线上,为保证接头部位有良好的电接触和足够的机械强度,应保证缠绕为芯线直径的8－10倍;3、7股铜芯线的直接连接把除去绝缘层和氧化层的芯线线头分成单股散开并拉直,在线头总长离根部距离的1/3处顺着原来的扭转方向将其绞紧,余下的三分之二长度的线头分散成伞形,如图a所示;将两股伞形线头相对,隔股交叉直至伞形根部相接,然后捏平两边散开的线头,如图b所示;接着7股铜芯线按根数2.2.3分成三组,先将第一组的两根线芯扳到垂直于线头的方向,如图c所示,按顺时针方向缠绕两圈,再弯下扳成直角使其紧贴芯线,如图d所示;第二组、第三组线头仍按第一组的缠绕办法紧密缠绕在芯线上,如图e所示；为保证电接触良好,如果铜线较粗较硬,可用钢丝钳将其绕紧;缠绕时注意使后一组线头压在前一组线头已折成直角的根部;最后一组线头应在芯线上缠绕三圈,在缠到第三圈时,把前两组多余的线端剪除,使该两组线头断面能被最后一组第三圈缠绕完的线匝遮住、最后一组线头绕到两圈半时,就剪去多余部分,使其刚好能缠满三圈,最后用钢丝钳钳平线头,修理好毛刺,如图f所示;到此完成了该接着的一半任务;后一半的缠绕方法与前一半完全相同;;图七股铜芯线的直接连接4、7股铜芯线的T形连接把除去绝缘层和氧化层的支路线端分散拉直,在距根部1/8处将其进一步绞紧,将支路线头按3和4的根数分成两组并整齐排列;接用用一字形螺丝刀把干线也分成尽可能对等的两组,并在分出的中缝处撬开一定距离,将支路芯线的一组穿过干线的中缝,另一组排于干路芯线的前面,如图a所示;先将前面一组在干线上按顺时针方向缠绕3－4圈,剪除多余线头,修整好毛刺,如图b所示;接着将支路芯线穿越干线的一组在干线上按反时针方向缠绕3－4圈,剪去多余线头,钳平毛刺即可,如图c所示;图七股铜芯线T形连接5、19股铜芯线的直线连接和T形连接19股铜芯线的连接与7股铜芯线连接方法基本相同;在直线连接中,由于芯线股数较多,可剪去中间几股,按要求在根部留出一定长度绞紧,隔股对叉,分组缠绕;在T形连接中,支路芯线按9和10的根数分成两组,将其中一组穿过中缝后,沿干线两边缠绕;为保证有良好的电接触和足够的机械强度,对这类多股芯线的接头,通常都应进行钎焊处理,即对连接部分加热后搪锡;课外作业:简述导线连接的几种方法熟练的做出导线的波形与连接项目四白炽灯照明电路的安装一、教学目的使学生明白白炽灯的工作原理和电路安装电路安装包括单个开关控制一盏灯以及两个开关控制一盏灯二、教学方法：实物教学、现场操作讲解三、教学重难点：白炽灯原理,构成及电路安装异地控制白炽灯四、教具：五、教学内容及过程：组织教学：考勤1、白炽灯白炽灯结构简单,使用可靠,价格低廉,其相应的电路也简单,因而应用广泛,其主要缺点是发光效率较低,寿命较短,如下图为白炽灯泡的外形;白炽灯泡由灯丝、玻壳和灯头三部分组成;其灯丝一般都是由钨丝制成,玻壳由透明或不同颜色的玻璃制成;40W以下的灯泡,将玻灯泡示意图壳内抽成真空；40W以上的灯泡,在玻壳内充有氩气或氮气等惰性气体,使钨丝不易挥发,以延长寿命;灯泡的灯头,有卡口式和螺口式两种形式,功率超过300W的灯泡,一般采用螺口式灯头,因为螺口灯座比卡口式灯座接触和散热要好;2、常用的灯座常用的灯座有,卡口吊灯座、卡口式平灯座、螺口吊灯座和螺口式平灯座等,外形结构如下图的a、b、c、d;3、常用的开关开关的品种很多,常用的开关有接线开关、顶装拉线开关,防水接线开关、平开关、暗装开关等,这几种开关外形图分别如下图：4、白炽灯的控制原理白炽灯的控制方式有单联开关控制和双联开关控制两种方式,如下图所示;5、白炽灯照明电路的安装与接线先将准备实验的开关装到开关盒上,白炽灯的基本控制线路如下表所示,可选用几种进行实验6、白炽灯常见故障及处理方法7、白炽灯两地控制线路的安装A、用两只双联开关控制一盏灯;用两只双联开关在两个地方控制一盏灯,常用于楼梯和走廊上,如图2—20所示;在电路中,两个双联开关通过并行的两根导线相连接,不管开关处在什么位置,总有一条线连接于两只开关之间;如果灯现在处于熄灭状态,转动任一个双联开关即可使灯点亮；如果灯现在处于点亮状态,转动任一个双联开关,可使灯熄灭;从而实现了“一灯两控”;B、用两只双联开关和一只三联开关在三个地方控制一盏灯,也常用于楼梯和走廊上;实训内容及要求1在木板上安装一只开关控制两盏灯的线路;要求自己设计电路,分析原理,并写出工艺要求和注意事项;2在木板上安装两只双联开关控制一盏灯的线路;要求自己设计电路,分析原理,并写出工艺要求和注意事项;3在木板上安装两只双联开关和一只三联开关共同控制一盏灯的线路;要求自己设计电路,分析原理,并写出工艺要求和注意事项;项目五日光灯照明电路一、教学目的使学生明白日光灯照明工作原理和电路的安装二、教学方法：实物教学、现场操作讲解三、教学重难点：日光灯照明工作原理和电路的安装四、教具：五、教学内容及过程：组织教学：考勤分析日光灯工作原理1．日光灯的点燃过程⑴闭合开关,电压加在启动器两极间,氖气放电发出辉光,产生的热量使U型动触片膨胀伸长,跟静触片接触使电路接通;灯丝和镇流器中有电流通过;⑵电路接通后,启动器中的氖气停止放电,U型片冷却收缩,两个项目六常用低压电器的识别新授引出今天要讲的低压电器：刀开关,熔断器,交流接触器,热继电器,按钮2、让学生寻找生活中的它们;提问：你见到过这些低压电器吗用在哪些地方它们有什么作用呢二、新授常见低压电器1、刀开关转换开关1展示图片：转换开关;2识别庐山真面目;活动一：学生6人一组,每组一个负责人负责本组活动,分组拆装转换开关;3介绍转换开关结构与工作原理;1结构及组成的部件2工作原理3作用引导学生得出4符号5学生使用万用表测试转换开关组,动手操作,讨论,进行合作学习;学生分组合作,积极讨论、完成练习纸上任务,并踊跃发言,教师引导学生得出结论;学生分组合作,积极讨论、完成练习纸上任务,并踊跃发言;学生讨论完成任务,画出电路;;地开展教学;以图片的形式让学生先直观地了解低压电器;针对中职生特点,专业技能和理论知识的教学采取在做中学;先动手,再渗透理论知识;让学生自己动手拆开实物,用多媒体课件将低压电器内部结构展示出来,实物与图片结合,直观易懂;对难于用语言表述的知识难点进行突破;学生能自己找出答案;调动学生自我参与课堂的积极性,通过设置任务的形式开展教学;以活动的形式,设计递进式问题、层层深入的教学引导与分析教学重点;学生分组讨论,加强合作;培养学生的知识分析和应用能力;机电专业的教学离不开。

山西汾西矿业（集团）技师学院电工校内实训课程教案首页授课专业：机电、采煤1 采煤2 掘进 2015级授课时间： 2016年3月16日第1—6节教学形式：实训课题：点动、正转控制线路教学内容： 1 识读原理图2 实训室安全注意事项3 布线工艺及操作注意事项4 安装检查步骤目的与要求：1理解点动、正转的运行原理2 能正确安装线路，并能正确检修排除控制线路的常见故障重点与难点：原理图转化接线图时间分配：复习或导入（分）讲课（分）总结与复习（分）作业与练习（分）使用挂图教具：维修电工实训装置电工工具万用表电动机教学负责：教师：梁全平审批日期: 年月日实训一点动正转控制一、实训目标1、理解三相异步电动机点动正转运行的基本原理。

2、熟练使用万用表检测低压电器的好坏。

3、掌握布线工艺要求。

4、能正确安装点动正转控制线路，并能正确检修并排除控制线路的常见故障。

二、点动正转控制线路理论知识1、点动控制：所谓点动控制，是指按下按钮时电动机动作，放开按钮时，电动机即停止工作。

生产机械在进行试车和调整时常要求点动控制。

2、电路图：3、点动控制原理：1）合上电源开关S，按下起动按钮SB→控制电路接通→KM线圈通电→主触点闭合→主电路接通→电动机起动2）松开起动按钮SB→控制电路断开→KM线圈断电→主触点断开→主电路断开→电动机停车4、特点：不能实现电动机的连续运转。

三、实训设备与工具1、电工实训台2、电工工具3、导线：2.5mm2的单股铜线，1.0mm2的单股铜线，1.0mm2的多股铜线。

2.5mm2的单股铜线 1.0mm2的单股铜线1.0mm2的多股铜线4、三相异步电动机5、仪表数字式万用表、兆欧表、测电笔和钳形电流表。

数字式万用表兆欧表测电笔钳形电流表四、安全注意事项1、接线前切忌闭合断路器开关，必须在无电情况下接线。

2、主电路和控制电路选择导线符合规定要求。

3、接触器的触头接线要正确，否则会造成短路事故。

4、检查熔断器接线要正确，以确保用电安全。
