【奥鹏】-吉大20年4月《电力拖动自动控制系统》作业考核试题提示：请认真核对题目后，确定是您需要的科目以及试题复习资料在下载！！！一、单选题（共5题，20分）【题目序号】 )的全部转差功率都转换成热能消耗在转子回路中。

A.转差功率消耗型调速系统B.转差功率馈送型C.转差功率不变型调速系统D.B.和C.提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】定裕度大，动态过程振荡（）。

A.强B.弱C.时强时弱D.无关提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：B【题目序号】了实现转速和电流两种负反馈分别起作用，可在系统中最少设置（）个调节器。

A.2B.3C.4D.5提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】单闭环直流调速系统中，电流截止负反馈环节是专门用来控制（）的。

A.电流B.电源C.电压D.电阻提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】统处于深调速状态，即较低转速运行时，晶闸管的导通角（）。

A.变大B.先变小后变大C.变小D.先变大后变小提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C二、多选题（共5题，20分）【题目序号】用的可控直流电源有（）A.旋转变流机组B.静止式可控整流器C.直流斩波器D.发射器提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABC【题目序号】闭环直流调速系统的起动过程的特点有（）。

A.饱和非线性控制B.转速超调C.准时间控制D.动态控制提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABC【题目序号】生产机械要求控制的物理量来看，电力拖动自动控制系统有（）。

A.调速系统B.位置移动系统C.张力控制系统D.多电机同步控制系统提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABCD【题目序号】ID.调节器中具有哪些类型？（）A.比例微分B.比例积分C.比例积分微分D.比例放大提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABC【题目序号】速系统的稳态性能指标指（）A.调速范围B.静态差C.调速时间D.反馈时间提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：AB三、判断题（共15题，60分）【题目序号】扰性是反馈控制系统最突出的特征之一。

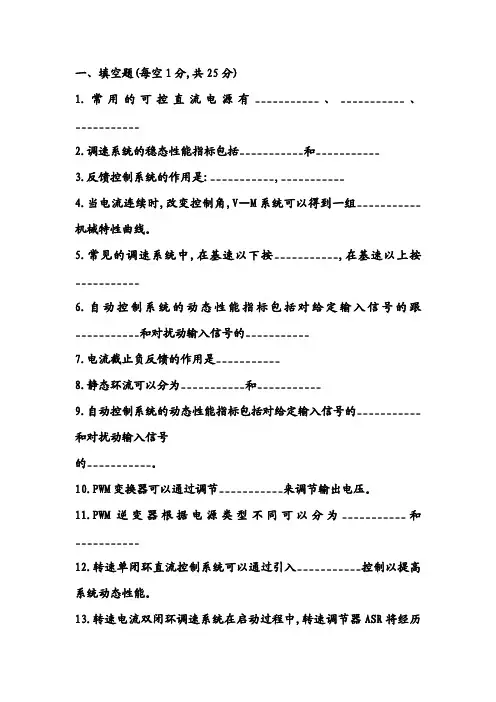

一、填空题(每空1分,共25分)1.常用的可控直流电源有___________、___________、___________2.调速系统的稳态性能指标包括___________和___________3.反馈控制系统的作用是:___________,___________4.当电流连续时,改变控制角,V—M系统可以得到一组___________机械特性曲线。

5.常见的调速系统中,在基速以下按___________,在基速以上按___________6.自动控制系统的动态性能指标包括对给定输入信号的跟___________和对扰动输入信号的___________7.电流截止负反馈的作用是___________8.静态环流可以分为___________和___________9.自动控制系统的动态性能指标包括对给定输入信号的___________和对扰动输入信号的___________。

10.PWM变换器可以通过调节___________来调节输出电压。

11.PWM逆变器根据电源类型不同可以分为___________和___________12.转速单闭环直流控制系统可以通过引入___________控制以提高系统动态性能。

13.转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历___________、___________、___________三种情况。

14.交流调速的基本类型中最好的一种节能省力型调速方案是___________二、选择题(每题1分,共20分)1.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A.PIDB.PIC.PD.PD2.静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率A.越小B.越大C.不变D.不确定3.下列异步电动机调速方法属于转差功率消耗型的调速系统是A.降电压调速B.串级调速C.变极调速D.变压变频调速4.可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A.比例控制B.积分控制C.微分控制D.比例微分控制5.控制系统能够正常运行的首要条件是A.抗扰性B.稳定性C.快速性D.准确性6.在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度A.越高B.越低C.不变D.不确定7.常用的数字滤波方法不包括A.算术平均值滤波B.中值滤波C.中值平均滤波D.几何平均值滤波8.转速电流双闭环调速系统中电流调节器的英文缩写是A.ACRB.AVRC.ASRD.ATR9.双闭环直流调速系统的起动过程中不包括A.转速调节阶段B.电流上升阶段C.恒流升速阶段D.电流下降阶段11.下列不属于双闭环直流调速系统启动过程特点的是A.饱和非线性控制B.转速超调C.准时间最优控制D.饱和线性控制12.下列交流异步电动机的调速方法中,应用最广的是A.降电压调速B.变极对数调速C.变压变频调速D.转子串电阻调速13.SPWM技术中,调制波是频率和期望波相同的A.正弦波B.方波C.等腰三角波D.锯齿波14.下列不属于异步电动机动态数学模型特点的是A.高阶B.低阶C.非线性D.强耦合15.在微机数字控制系统的中断服务子程序中中断级别最高的是A.故障保护B.PWM生成C.电流调节D.转速调节16.比例微分的英文缩写是A.PIB.PDC.VRD.PID17.调速系统的静差率指标应以何时所能达到的数值为准A.平均速度B.最高速C.最低速D.任意速度19.在定性的分析闭环系统性能时,截止频率ωc越高,则系统的稳定精度A.越高B.越低C.不变D.不确定20.采用旋转编码器的数字测速方法不包括A.M法B.T法C.M/T法D.F法三、简答题(每题5分,共10分)1、PID控制器各环节的作用是什么?2、在无静差转速单闭环调速系统中,转速的稳态精度是否还会给定电源和测速发动机精度的影响?并说明理由。

电力拖动自动控制系统复习题及答案一、基础题1、反馈控制系统的作用是：抵抗扰动，服从给定。

2、带比例放大器的反馈控制闭环调速系统是有静差的调速系统，采用比例积分（PI）调节器的闭环调速系统是无静差的调速系统。

3、实际上运算放大器的开环放大系数并不是无穷大，特别是为了避免零点飘移而采用准IP调节器。

4、对于调速系统，最重要的动态性能是抗扰性能，主要是抗负载扰动和抗电网电压扰动的性能。

5、调速系统的动态指标以抗扰性能为主，而随动系统的动态指标则以动态跟随性能为主。

6、超调量的表达式为：δ＝(Cmax－C∞)/C∞×100％。

7、在基频以下，磁通恒定时转矩也恒定，属于恒转矩调速性质，而在基频以上，转速升高时转矩降低，属于恒功率调速。

8、当电动机由三相平衡正弦电压供电时，磁链幅值一定时，u S 的大小与电压角频率δ1 成正比，其方向则与磁链矢量正交。

9、调速系统的动态性能就是抵抗扰动的能力。

10、抗扰性能是反馈控制系统最突出的特征之一。

11、转速反馈闭环调速系统的精度信赖于给定和反馈检测精度。

12、比例调节器的输出只取决于输入偏差量的现状；而积分调节器的输出则包含了输入偏差量的全部历史。

13、在起动过程中转速调节器ASR经历了快速进入饱和、饱和、退饱和、三种情况。

14、自动控制系统的动态性能指标包括：跟随性能指标和扰动性能指标。

15、动态降落的表达式为：(△Cmax/Cb) ×100％。

16、基频以上变频调速属于恒功率调速。

17、异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。

18、两种最基本的直流调速方式为：调压调速方式和弱磁调速方式。

19、在典型II型系统性能指标和参数的关系分析中，引入了h，h 是斜率为–20dB/dec的中频段的宽度，称作中频宽。

20、Ws*＋W =W1* 是转差频率控制系统突出的特点或优点。

21、异步电机的数学模型由电压方程、磁链方程、转矩方程和运动方程组成。

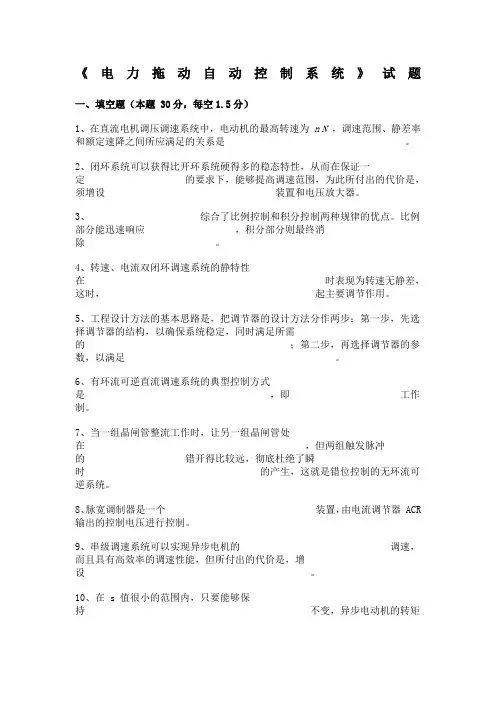

《电力拖动自动控制系统》试题一、填空题（本题 30分，每空1.5分）1、在直流电机调压调速系统中，电动机的最高转速为n N ，调速范围、静差率和额定速降之间所应满足的关系是。

2、闭环系统可以获得比开环系统硬得多的稳态特性，从而在保证一定的要求下，能够提高调速范围，为此所付出的代价是，须增设装置和电压放大器。

3、综合了比例控制和积分控制两种规律的优点。

比例部分能迅速响应，积分部分则最终消除。

4、转速、电流双闭环调速系统的静特性在时表现为转速无静差，这时，起主要调节作用。

5、工程设计方法的基本思路是，把调节器的设计方法分作两步：第一步，先选择调节器的结构，以确保系统稳定，同时满足所需的；第二步，再选择调节器的参数，以满足。

6、有环流可逆直流调速系统的典型控制方式是，即工作制。

7、当一组晶闸管整流工作时，让另一组晶闸管处在，但两组触发脉冲的错开得比较远，彻底杜绝了瞬时的产生，这就是错位控制的无环流可逆系统。

8、脉宽调制器是一个装置，由电流调节器 ACR 输出的控制电压进行控制。

9、串级调速系统可以实现异步电机的调速，而且具有高效率的调速性能，但所付出的代价是，增设。

10、在 s 值很小的范围内，只要能够保持不变，异步电动机的转矩就近似与成正比，这就是转差频率控制系统的基本概念。

二、判断题（本题10分，每小题1分）1、自动控制的直流调速系统，往往以调节电枢供电电压为主。

（）2、在V-M系统中，设置平波电抗器可以抑制电流脉动。

（）3、在电流断续时，V-M系统机械特性很软，理想空载转速翘得很高。

（）4、与晶闸管-电动机调速系统相比，直流脉宽调速系统开关频率高，电流容易连续，谐波少，电机损耗及发热都小。

（）5、转速、电流双闭环直流调速系统中，当电动机过载甚至堵转时，转速调节器可以限制电枢电流最大值，其快速自动保护作用。

（）6、按照典型II型系统设计转速调节器时，中频宽h可以任意选择。

（）7、按照典型II型系统设计转速调节器时，由典型II型系统的开环传递函数可知，K、T、τ都是待定符号。
