第三节地面

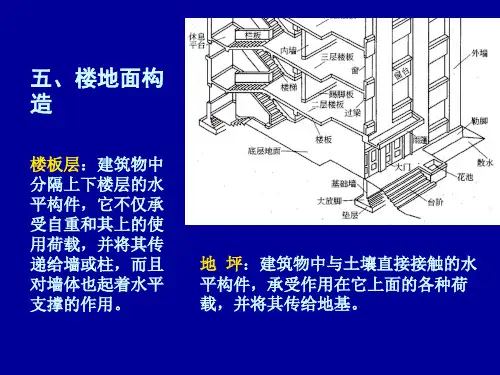

地坪层是建筑物底层与土壤相接的构件，和楼板层一样，承受着底层地面上的荷载，并将荷载均匀地传给地基。
（一）楼地面的种类
楼地面一般有面层、垫层和承重层组成。承重层是指楼板，垫层为中间层，面层做法很多。
面层根据材料的不同分：
整体地面，是指以砂浆、混凝土或其他材料的拌合物在现场浇筑而成的地面。常用的有以水泥为胶凝材料的水泥地面、水磨石地面、混凝土地面；有以沥青为胶凝材料的沥青地面；以树脂（如聚醋酸乙烯乳液、丙烯酸树脂乳液、环氧树脂等）为胶凝材料的现浇塑料地面。其中水泥类现浇整体地面以其坚固、耐磨、防火防水、易清洁等优点应用最广泛，如水泥砂浆地面，水磨石地面。
块状材料地面，
如砖铺地面、面砖、缸砖及陶瓷锦砖地面面等；
木地面，如条木地面和拼花木地面等；
塑料地面，如聚氯乙烯塑料地面；
涂料地面等。
（二）楼地面构造要点
1、整体地面
a）水泥地面
通常有单层和双层两种做法。单层做法只抹一层20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0 mm厚1：2水泥砂浆抹平压光。水泥砂浆地面构造简单，坚固耐磨、防水防潮，造价低廉，但导热系数大，冬天感觉阴冷，是一种广为采用的低档地面（如图4—8所示）。
图4—8 水泥砂浆地面做法
b）水泥石屑地面
是将水泥砂浆里的中粗砂换成3~6mm的石屑，或称豆石或瓜米石地面。在垫层或结构层上直接做1：2水泥石屑25厚，水灰比不大于0.4，刮平拍实，碾压多遍，出
浆后抹光。这种地面表面光洁，不起尘，易清洁，造价是水磨石地面的50％，但强度高，性能近似水磨石。
c）水磨石地面
水磨石地面为分层构造，底层为1：3水泥砂浆18mm厚找平，面层为（1：1.5）~(l：2)水泥石碴12mm厚，石碴粒径为8 ~10mm，分格条一般高l0mm，用1：1水泥砂浆固定。
磨石地面采用普通水泥掺白石子，玻璃条分格；美术水磨石可用白水泥加各种颜料和各色石子，用铜条分格，可形成各种优美的图案，但造价比普通水磨石高（如图4—9所示）。
地面质地美观，表面光洁，不起尘，易清洁，具有很好的耐久性、耐油耐碱、防火防水，通常用于公共建筑门厅、走道、主要房间地面。
图4—9 水磨石地面做法
2、块状材料地面
a）铺砖地面
铺砖地面有粘土砖地面、水泥砖地面、预制混凝土块地面等。铺设方式有两种：干铺和湿铺。干铺是在基层上铺一层20~40mm厚砂子，将砖块等直接铺设在砂上，板块间用砂或砂浆填缝。湿铺是在基层上铺1：3水泥砂浆12~20mm厚，用1：1水泥砂浆灌缝。
b）缸砖、地面砖及陶瓷锦砖地面（如图4—10所示）
缸砖是陶土加矿物颜料烧制而成的一种无釉砖块，主要有红棕色和深米黄色两种，缸砖质地细密坚硬，强度较高，耐磨、耐水、耐油、耐酸碱，易于清洁不起灰，施再简单，因此广泛应用于卫生间、盟洗室、浴室、厨房、实验室及有腐蚀性液体的房间地面。
地面砖的各项性能都优于缸砖，且色彩图案丰富，装饰效果好，造价也较高，多用于装修标准较高的建筑物地面。
缸砖、地面砖构造做法：20mm厚1：3水泥砂浆找平，3~4mm厚水泥胶（水泥：107胶：水～1：0.1：0.2）粘贴缸砖，用素水泥浆擦缝。
陶瓷锦标赛砖质地坚硬，经久耐用，色泽多样，耐磨、防水、耐腐蚀、易清洁，适用于有水、有腐蚀的地面。做法类同缸砖，后用滚简压平，使水泥胶挤入缝隙，用水洗去牛皮纸，用白水泥浆擦缝。
图4—10 缸砖、地面砖及陶瓷锦砖地面
c）天然石板地面（如图4—11所示）
常用的天然石板指大理石和花岗石板，由于它们质地坚硬，色泽丰富艳丽，属高档地面装饰材料，一般多用于高级宾馆、会堂、公共建筑的大厅、门厅等处。做法是在基层上刷素水泥浆一道后30mm厚1：3干硬性水泥砂浆找平，面上撒2mm厚素水泥（洒适量清水），粘贴石板。
图4—11 天然石板地面
3、木地板（如图4—12~4—14所示）
按构造方式有架空式木地板、实铺木地板和粘贴木地板三种。
a）架空式木地板常用于底层地面，主要用于舞台、运动场等有弹性要求的地面。
图4—12 空铺木地面
b）实铺木地板是将木地板直接钉在钢筋混凝土基层上的木搁栅上。木搁栅为50m m×60mm方木，中距400mm，40mm×50mm横撑，中距1000mm与木搁栅钉牢。为了防腐，可在基层上刷冷底子油和热沥青，搁栅及地板背面满涂防腐油或煤焦油。
图4—13 格栅式实铺地面做法
c）粘贴木地板的做法是先在钢筋混凝土基层上采用沥青砂浆找平，然后刷冷底子油一道，热沥青一道，用2mm厚沥青胶环氧树脂乳胶等随涂随铺贴20mm厚硬木长条地板。
图4—14 粘贴木地板做法
4、塑料地面（如图4—15所示）
常用的塑料地毡为聚氯乙烯塑料地毡和聚氯乙烯石棉地板。
聚氯乙烯塑料地毡（又称地板胶），是软质卷材，可直接干铺在地面上。
聚氯乙烯石棉地板是在聚氯乙烯树脂中掺人60%~80％的石棉绒和碳酸钙填料。由于树脂少，填料多，所以质地较硬，常做成300mm×300mm的小块地板，用粘结剂拼花对缝粘贴。
图4—15 塑料地毡地面
5、涂料地面
涂料类地面耐磨性好，耐腐蚀、耐水防潮，整体性好，易清洁，不起灰，弥补了水泥砂浆和混凝土地面的缺陷，同时价格低廉，易于推广。
