常见的ERG检查项目

视杆细胞反应（暗适应）
暗适应眼的最大混合反应（暗适应）


振荡电位（暗适应）
视锥细胞反应（明适应） 对快速重复刺激的反应（闪烁光融合频率）
记录——暗适应视杆细胞反应
记录条件 标闪：2.0 cd m-2 s 闪光颜色：白色 背景光：关闭 滤波频带：1-75Hz 放大倍数：20K 改变参数：闪光亮度按-0.3log衰 减，至-3log 提示 闪光亮度的改变对ERG波形有显 著影响，采用-0.3log的步长可以 观察到波形的变化过程，说明正确 地定标以及控制闪光亮度对ERG测 试相当重要。
伏期，以便能自动将闪光VEP与图形翻转VEP相区别。
由漫射刺激诱发的闪光VEP的最常见成分是分别出现 于大约90ms和120ms处的N2和P2成分。但是在老年 人中更常见的是早在50ms 左右的一个正向波。应注 意闪光VEP的潜伏期是依赖于年龄的。振幅应是相对
于前一波峰的峰值。
结果——图形给撤视觉诱发电位
神经节细胞 视神经
ERG的OPs波
图形ERG VEP和图形ERG
其中常用的包括PVEP、FVEP、 FERG（5种）、mERG等
VEP


皮层诱发电位
（一）解剖生理基础
• • •

1 视觉通路 2 枕叶皮层投射特点 3 VEP的发生源 1 电极种类

（二）记录方法
•
（1）圆盘电极 （2）针电极 （3）桥式电极
•
2 电极作用

（1）记录电极 （2）参考电极 （3）地极 （1）单极导联 （2）双极导联
•
3 导联

结果——闪光视觉诱发电位

临床视觉电生理

临床视觉电生理
著降低，但左右P100潜伏期没
有差异。
常规理论： 视神经炎的VEP改
变以潜伏期延长为主，波幅降 低不显著。
检查结果—2
波形：视杆反应与最大混合反
应右眼略低于左眼，但双眼均
在正常范围内。
常规理论：视网膜工作正常。
检查结果—3
波形：振荡电位右眼略低于左
眼，但双眼均在正常范围内。
常规理论：视网膜工作正常。
ISCEV现有标准

视觉电生理诊断法的指导原则 临床视网膜电图标准


临床眼电图标准
临床视觉诱发电位标准
临床图形视网膜电图标准
基本的多焦ERG技术指导原则
视觉电生理信号的解剖学基础
视网膜组织结构 电生理检查
色素上皮
光感受器 双极细胞、Mü ller
EOG
ERG的a波 ERG的b波
无长突细胞等
伏期，以便能自动将闪光VEP与图形翻转VEP相区别。
由漫射刺激诱发的闪光VEP的最常见成分是分别出现 于大约90ms和120ms处的N2和P2成分。但是在老年 人中更常见的是早在50ms 左右的一个正向波。应注 意闪光VEP的潜伏期是依赖于年龄的。振幅应是相对
于前一波峰的峰值。
结果——图形给撤视觉诱发电位
记录——最大混合反应
记录——明适应30Hz
记录条件 标闪：2.0 cd m-2 s 闪光颜色：白色 背景光：20 cd m-2 滤波频带：1-75Hz 放大倍数：20K 改变参数：闪光亮度按-0.3log衰减，至 -1.2log 提示 闪光亮度的改变对30Hz波形有显著影 响，采用-0.3log的步长可以观察到波形 的变化过程，同时可以观察到波形稳定 地出现，说明正确地定标、控制闪光亮 度以及连续闪光的稳定性对30Hz测试相 当重要。

临床图形视网膜电图标准

临床图形视网膜电图标准

基本技术




（二）刺激参数 该标准仅仅提供的是一个记录图形视网膜电图基本参数，实验者可以选择去测试更多的理件和参数。 视野及格子大小： 对于基本图形视网膜电图，我们采用一个黑白相间的棋盘格，刺激区角度在10-16度之间，棋盘 格大小约为0.8度。在某些应用中，比如青光眼检查，更大的范围（如30）可能更实用。 对比度： 对于基本图形视网膜电图，黑白方块之间的对比度应该最大（接近100%），至少不能低于80%。 亮度： 用一个低刺激性光源很难对图形视网膜电图做记录，建议使用大于80cd-m-2的照相用闪光亮度下水平的白光 源，在棋盘格翻转变换时屏幕亮度要保持不变。 闪光频率： 利用光栅CRT作为刺激源，CRT的闪光频率是图形视网膜电图的一个重要的刺激参数，建议用75Hz或 更高的频率。 背景光度： 利用推荐的图形视网膜电图技术，在微弱或正常的室内光条件下，远离棋盘格的背景光度并不作严格要 求，但在记录的整个过程中四周的光度应该一致。 注意，避免强光直射被试者。 瞬态的和稳态的记录： 作为基本图形视网膜电图的一个原始记录，我们建议记录的瞬态图形视网膜电图应该包含独 立的P50及N95成分。 稳态图形视网膜电图对于一些情况也是很有帮助，一些研究人员喜欢用它来做青光眼的研究。它只需要一点额外的 时间，因此实验室也应该考虑记录该项目。但是要记住的是，稳态图形视网膜电图的合理解释需要利用Fourier分析 对波幅及第二谐波时相变化（相对于刺激）进行测量。一个明显的第一谐波提示技术出现了问题。我们不提倡在没 有相应分析设备的情况下记录稳态图形视网膜电图，并提示如果稳态刺激的翻转频率低于我们建议的频率（16rev／ s），则需要特殊的设备能以正弦曲线方式来调节对照。 翻转频率： 对于瞬态的图形视网膜电图，我们建议用2－6 rev/s（1－3Hz），对于稳态图形视网膜电图，建议用 16rev/s（8Hz）。 校准： 我们建议定期进行校准。

视网膜电图

视网膜电图

2、早期感受器电位
是在闪光刺激，尤其是在暗适应眼条件下使用高强 度光刺激所产生的快速的瞬间的波形。整个波形 时限1.5ms。
包括两个成分：R1和R2 R1：峰时在100μ m，为视锥反应。 R2：峰时在900 μ m，来源于视杆和视锥。
在人类其反应主要来源于视锥细胞。
其两个成分耐受缺氧。 其电活动反应的是光感受器内视色素的分子变化
在明暗适应条件下正常的 ERG波形
锥细胞反应在明适应条件下， 使用单次光闪或30Hz闪烁光引 出。杆细胞反应通过使用单次 或10Hz低照度短波（蓝光）刺 激可引出。 在暗适应条件下，使用高照度 白光刺激所引出的为视杆视锥 的混合反应，并且在正常人， 此结果的主要成分为视杆的反 应。
在30分钟暗适应后明适应1分钟和20分钟时使用单次 和30Hz白光刺激所引发的明适应ERG波形
1、波形意义
a-波 即晚期感受器电位 光刺激 光感受器细胞外节胞膜内向钠离子流的减 少（超极化） 角膜上产生负波（a-波）
b-波 （1）明适应ERG：双极细胞超极化和去极化 调节
到达Müller细胞的胞外钾离子浓度，Müller细胞去 极化 产生b波 （2）暗适应ERG：来自于杆体on-双极细胞
c-波
下释放钾离子并导致Müller细胞去极化。
4、明适应阈值反应
在明适应条件下，所引出的由视锥系统所产生的 延迟的角膜负向波。
可能来自于神经节细胞及其轴突以及无长细胞。
5、振荡电位
OPs频率在100~160Hz(a-，b-波在25Hz)。 主要起源于无长突细胞。 在视网膜缺血性疾病中OPs幅值的减少非常明
视觉电生理
视觉电生理检查
视觉电生理是一种客观检查技术，能够客观 反映视网膜至视中枢各水平的功能变化。

《临床眼电图标准》课件

《临床眼电图标准》课件

02
评估眼部功能
眼电图可以用于评估眼部功能 ，如视力、视野和瞳孔反应等 。通过测量眼电图的幅度和频 率等参数，可以评估眼部肌肉 的力量和协调性，从而了解眼 部功能的状态。
03
手术监测
04
在眼科手术中，眼电图可以用于 监测手术效果和预测术后恢复情 况。通过观察手术前后眼电图的 变化，可以评估手术效果和预测 术后恢复情况。
眼电图基线
眼电图基线应稳定，无异 常偏移或漂移。
异常眼电图标准
眼电图波形异常
出现不规则波形、异常波动或杂 波。
眼电图参数异常
眼球运动速度过快或过慢、眼球震 颤幅度过大或过小、眼球震颤频率 异常等。
眼电图基线异常
眼电图基线出现偏移或漂移，不稳 定。
眼电图的解读与报告
解读眼电图
医生需根据眼电图的波形、参数 和基线等综合分析，判断眼电图
要作用。
随着眼电图技术的不断完善，其 诊断效果将越来越好，提高眼科
疾病的诊断准确率。
眼电图技术将与其他诊疗手段相 互补充，形成更为完善的诊断体
系。
眼电图在科研领域的应用
眼电图技术将为眼科 疾病的研究提供更多 有用的信息，促进科 研进展。
眼电图技术将为眼科 疾病发病机制的研究 提供更多线索和依据 。
数据记录
详细记录患者的个人信息、测量参数和结果，以便后续分析和处理 。
眼电图的注意事项
安全注意事项
确保设备接地良好，避免触电危险；同时注意避免患者眼部受到 刺激或损伤。
测量精度
注意电极的清洁和更换，以确保数据的准确性和可靠性。
数据分析
对数据进行正确的分析和解读，避免误判和漏判。
05
眼电图的临床应用
眼电图的波形特征包括幅度、频率和 相位等参数，这些参数可以反映眼球 运动的状态和眼部功பைடு நூலகம்的变化。

视觉电生理veperg

视觉电生理veperg

PERG
ERG评价全视网膜功能，PERG主要评价黄斑功能且对黄斑功能异常较敏感 PERG对黄斑功能的客观评价，补充了ERG对局部视网膜功能评价的不足 黄斑病变P50振幅明显降低，重症者甚至没有波形 大多数黄斑病变，PERG的振幅下降和视力下降之间有较好的对应关系 黄斑功能保留而周边视网膜弥漫性变形时，ERG异常而PERG正常 通常N95和P50具有共同性，所以N95/P50振幅比一般不下降 全视野ERG正常，PERG异常，呈熄灭型，病变在黄斑 PERG正常但ERG检测不到，呈典型RP，即黄斑功能良好，周边功能差 ERG稍好，各项振幅均比正常低，PERG P50完全丢失，即黄斑功能差，周边稍好 PERG和ERG均完全消失，视网膜整体功能都很差
人视野各部位的功能是很不均匀的 随着离心度的增加视敏感度迅速下 降而暗视敏感度增加，色觉功能在 视野各部位也不均匀
mfERG
mfERG是Sutter在1992年发明的，记录电极仍为一个角膜 接触镜电极，刺激图形为若干个黑白相间的六边形（常 用61或103）组成，在同一时刻，一般为黑，一半为白， 六边形黑白颜色随机转换，经过计算机处理，可得到视 网膜相应区域的ERG波形曲线，即为多焦ERG（mfERG， multifocal ERG）
生物体电学特性测量技术：使一定量的电流流过细胞膜，测量它在细胞膜上产生 的电位差，根据欧姆定律，即可算出细胞膜的电阻。
用类似方法可测出生物体的电感，电容等参数。

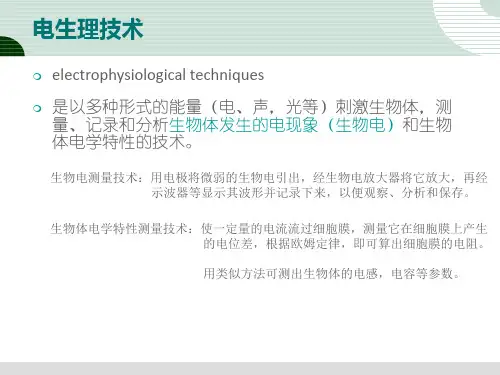

电生理技术
electrophysiological techniques 是以多种形式的能量（电、声，光等）刺激生物体，测
量、记录和分析生物体发生的电现象（生物电）和生物 体电学特性的技术。
VEP
正常VEP有赖于视网膜，视路，视皮质的传导功能。 ＞2周岁均可检查PVEP（适用于视力＞0.1患者）。 刺激图形采用60′或15′的黑白棋格翻转。 对于固视不好，眼球震颤和伪盲者， 可采用Pattern Onset/Offset VEP。 刺激图形是黑白棋盘格和灰色背景交互转换。

2018年临床视网膜电图标准-2019年医学文档资料

2018年临床视网膜电图标准-2019年医学文档资料

（三）儿科的ERG记录 从婴儿到儿童的ERG均可以被记录下来，
但由于他们的眼球尚未充分发育且配合程 度差，应予以特别的注意。 安静或麻醉状态：大多数儿科检查不需要 安静状态或进行常规麻醉（局麻对于连接 电极是必须的），如果必要小婴儿可以被 束缚起来。偶尔不配合的儿童（尤其是2-6 岁自制力差者）可经过口头安慰或关怀使 之安静下来。下医嘱时应充分注意各种症
（五）电子记录装置 电流放大：建议放大器及前置放大器的通
频带应至少有0.3-300Hz的可调范围，这样 才能记录下振荡电位及满足其他特殊要求。 前置放大器的输入阻抗应至少为10MΩ。放 大器通常为电容藕合的交流放大器，能过 滤掉电极所可能产生的极化电位。 病人的隔离：建议依据各国对临床生物记 录仪器的现行安全标准对病人进行电子隔 离。
（四）特殊反应 视杆细胞反应：建议患者在做记录之前暗
适应至少20分钟（如患者事先受到强光刺 激则需更长时间）。由于视杆细胞反应是 对明适应最敏感的反应，因此暗适应后应 首先测量其信号。标准的刺激是低于白光 单闪，强度为2.5log的较弱白光。建议两次 闪光之间的最小间隔为2秒。符合标准的蓝 光同样适用。 最大混合反应：最大联合反应由白色标准
（二）视网膜电图的测量
振幅和绝对时间都应测量以选择ERG信号。
为达到检查目的，最常测量的是最大联合 反应和单闪视锥细胞反应的b波振幅，以及 单次闪光视锥细胞反应和30Hz闪烁反应的b 波峰值时间。 按现在的习惯，a 波振幅的测量是从基线到 a波波谷，b波振幅是由a波波谷到b波波峰， 而b波峰值时间是由闪光时刻到波峰的时间。 （见下图） 振荡电位：怎么样测量和描述振荡电位在
光刺激及背景亮度的校准：由全视网膜刺
激器所产生的每一次闪光的强度应由医务 人员或制造商记录下来，最好是有一个内 置式光度仪在刺激球上。大多数的动态镜 每次闪光的光输出随着闪光频率变化而变 化。因此，应为单闪及连续闪烁制造不同 的校准器。光度仪在非内置状态下应能记 录光刺激器表面的亮度。它应能满足基于 明适应发光函数（光适应——发光度曲线） 为光强度测量所制定的国际标准，同时它

儿童眼底病诊断与视觉电生理应用

儿童眼底病诊断与视觉电生理应用

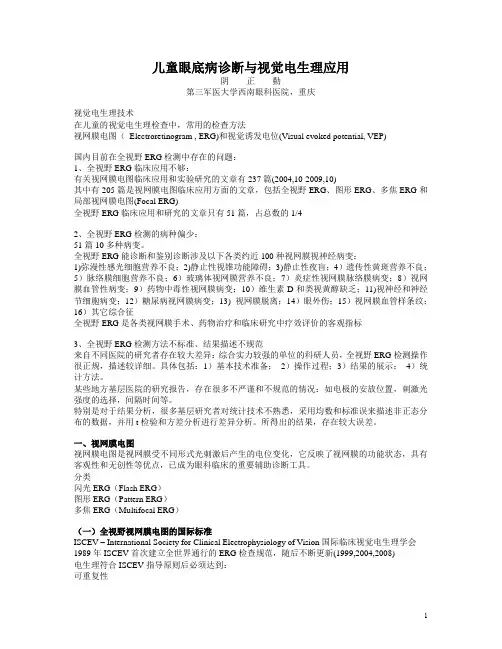

儿童眼底病诊断与视觉电生理应用阴正勤第三军医大学西南眼科医院，重庆视觉电生理技术在儿童的视觉电生理检查中，常用的检查方法视网膜电图（Electroretinogram , ERG)和视觉诱发电位(Visual evoked potential, VEP)国内目前在全视野ERG检测中存在的问题：1、全视野ERG临床应用不够：有关视网膜电图临床应用和实验研究的文章有237篇(2004,10-2009,10)其中有205篇是视网膜电图临床应用方面的文章，包括全视野ERG、图形ERG、多焦ERG和局部视网膜电图(Focal ERG)全视野ERG临床应用和研究的文章只有51篇，占总数的1/42、全视野ERG检测的病种偏少：51篇10多种病变。

全视野ERG能诊断和鉴别诊断涉及以下各类约近100种视网膜视神经病变：1)弥漫性感光细胞营养不良；2)静止性视锥功能障碍；3)静止性夜盲；4）遗传性黄斑营养不良；5）脉络膜细胞营养不良；6）玻璃体视网膜营养不良；7）炎症性视网膜脉络膜病变；8）视网膜血管性病变；9）药物中毒性视网膜病变；10）维生素D和类视黄醇缺乏；11)视神经和神经节细胞病变；12）糖尿病视网膜病变；13) 视网膜脱离；14）眼外伤；15）视网膜血管样条纹；16）其它综合征全视野ERG是各类视网膜手术、药物治疗和临床研究中疗效评价的客观指标3、全视野ERG检测方法不标准、结果描述不规范来自不同医院的研究者存在较大差异：综合实力较强的单位的科研人员，全视野ERG检测操作很正规，描述较详细。

具体包括：1）基本技术准备；2）操作过程；3）结果的展示；4）统计方法。

某些地方基层医院的研究报告，存在很多不严谨和不规范的情况：如电极的安放位置，刺激光强度的选择，间隔时间等。

特别是对于结果分析，很多基层研究者对统计技术不熟悉，采用均数和标准误来描述非正态分布的数据，并用t检验和方差分析进行差异分析。

所得出的结果，存在较大误差。

视网膜电图检查技术操作规范

视网膜电图检查技术操作规范

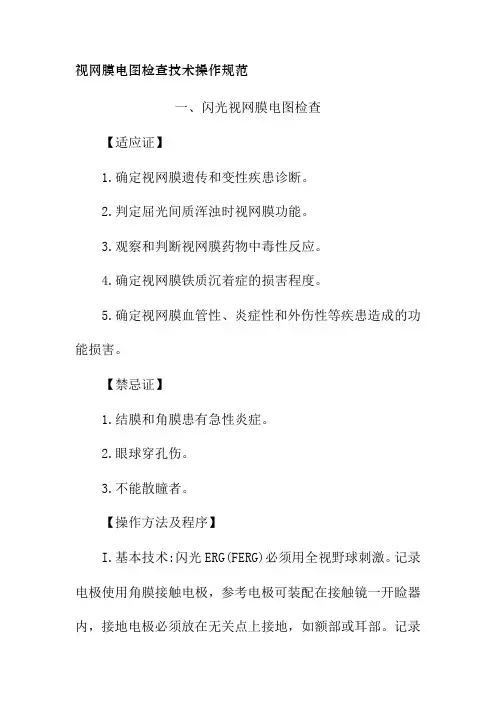

视网膜电图检查技术操作规范一、闪光视网膜电图检查【适应证】1.确定视网膜遗传和变性疾患诊断。

2.判定屈光间质浑浊时视网膜功能。

3.观察和判断视网膜药物中毒性反应。

4.确定视网膜铁质沉着症的损害程度。

5.确定视网膜血管性、炎症性和外伤性等疾患造成的功能损害。

【禁忌证】1.结膜和角膜患有急性炎症。

2.眼球穿孔伤。

3.不能散瞳者。

【操作方法及程序】I.基本技术:闪光ERG(FERG)必须用全视野球刺激。

记录电极使用角膜接触电极，参考电极可装配在接触镜一开睑器内，接地电极必须放在无关点上接地，如额部或耳部。

记录选用的标准刺激光(standard flash, SF)强度为在全视野凹面上产生1.5-3.Ocd/(s2m•)的亮度。

标准化要求将SF按0.25 log梯度减弱3 log单位范围。

明适应的背景照明要求在全视野内产生至少17-34cd/(s2m•) (5-1Ofl)的照明度。

放大器和前置放大器的通频带范围为0.3-300Hz。

前置放大器输人阻抗至少为1mΩ。

放大器导线必须与受检者保持一定距离。

2.检查前准备:滴用托吡卡胺或去氧肾上腺素(新福林)滴眼液充分散大瞳孔至直径8mm，然后在暗室中适应至少20min。

在暗红光下放置ERG电极。

角膜接触镜电极放置前应滴用表面麻醉药。

嘱患者向前注视指示灯，保持眼位。

3.一个完整的闪光ERG检查应包括两个状态。

(1)暗适应状态:记录视杆细胞反应、最大反应和Ops。

①视杆细胞反应:低于白色SF2.5log单位的弱刺激反应。

②最大反应:由SF刺激产生，为视网膜视锥细胞和视杆细胞综合反应。

③OPs:由SF刺激获得，但高通(high-pass)放在7-100 Hz，低通(low-pass)选择300 Hz，刺激间隔15s，取第2个以上的反应或叠加反应。

(2)明适应状态:记录单闪光视锥细胞反应和30 Hz闪烁反应。

①单闪烁视锥细胞反应:背景光为17-34cd/(s2m•)(5-10fl)，可以抑制视杆细胞，经10min明适应后，用白色SF刺激即获得视锥细胞反应。

眼科检查(下)

眼科检查(下)
2．间接对光反射 在暗室内用手电筒照射另侧眼，受 检眼瞳孔迅速缩小的反应。此反应只需要受检眼瞳孔反射 的传出途径参与。
大医精诚 止于至善
3．相对性传入性瞳孔障碍（relative afferent pupillary defect，RAPD）
亦称Marcus-Gunn 瞳孔（图3-9） 譬如左眼传入性瞳孔障碍时，用手电筒照射右（健）眼 时，双眼瞳孔缩小，患眼瞳孔由于间接反射而缩小；随后移 动手电筒照在左（患）眼上，双眼瞳孔不缩小，因左眼传入 性瞳孔障碍；以1秒间隔交替照射双眼，健眼瞳孔缩小，患眼 瞳孔扩大。 这种体征特别有助于诊断单眼的球后视神经炎等眼病。
大医精诚 止于至善
大医精诚 止于至善
4．集合反射 先嘱被检者注视一远方目标，然后改为注视 15cm处视标，此时两眼瞳孔缩小，伴有双眼集合。
5. Argyll-Robertson 瞳孔 直接光反射消失而辐辏反射 存在，这种体征可见于神经梅毒。
（六）晶状体 观察晶状体有无混浊、脱位。
大医精诚 止于至善
大医精诚 止于至善
1．闪光ERG 主要由一个负相的a波和一个正相的b波组成，叠 加在b波上的一组小波为振荡电位（oscillatory potentials ，Ops）。其各波改变的临床意义如下：
（1）a波和b波均下降，反应视网膜内层和外层均有损害 ，见于视网膜色素变性，玻璃体出血，脉络膜视网膜炎，全视 网膜光凝后，视网膜脱离，铁锈、铜锈症，药物中毒。
眼科检查（下）
九〇三医院眼科
大医精诚 止于至善
七、视觉电生理
常用的临床电生理检查包括： ①视网膜电图（electroretinogram，ERG） ②眼电图（electrooculogram，EOG） ③视觉诱发电位（visual evoked potential，VEP） 各种视觉电生理检测方法及其波形与视网膜各层组织的关系 概述为表3-2。

标准视网膜电图波形解析

标准视网膜电图波形解析
标准视网膜电图波形解析
• 标准视网膜电图系全视网膜的总体反应，只有广泛的视网膜病变 才会导致标准ERG反应的异常。
• 分析波形来判断患者的视功能以及视功能异常出现的准确位置。
It is “easy” to record the human ERG. But it is “hard” to get good data that are correct and reproducible. And it is “really difficult” for most people to know what the responses mean.
• b/a振幅比>2.0。
暗适应加强闪光ERG
• 代表视杆和视锥系统反应，视杆系 统为主
• 与暗适应强闪光ERG，暗适应超强 闪光ERG a波振幅更大
• 该项检查可用于更好的鉴别负波形 的ERG，可用于引起b波下降的疾 病中
震荡电位
• 目前认为来自内核层的无长突细胞。 • 通常有三个主要的正峰值，之后是第四个
较小的峰值。 • 暗适应超强闪光ERG b波上升支上的子波
比暗适应强闪光ERG b波上升支上的子波 波振幅更大。 • 一般振荡电位指的是来自于暗适应强闪光 ERG b波上升支上的子波。
明适应强闪光ERG
• 代表视锥系统反应 • a波、b波的振幅均低于最大反应 • b波峰时更短
明适应闪光ERG
• 代表视锥系统反应 • 相对每次闪光，有类似正弦
波的反应波
标准视网膜电图参考值
• 每个实验室应在自己的设备和检查室环境的基础上，确立各项参 考值。
• 用中位数来定义参考值，参考范围为中位数两侧的90%的患者， 即下限为5%，上限为95%。
• 所有ERG报告，包括非标准ERG技术报告都应该包括显示正常范 围的参考值。

正常人闪光视网膜电图的特征

正常人闪光视网膜电图的特征

正常人闪光视网膜电图的特征【摘要】目的：探讨闪光视网膜电图在正常人的变化规律，以获得正常参考值。

方法：应用法国Metrovision 公司生产的Vision Monitor 视觉诱发系统检测正常人53例73眼。

F-ERG的5个标准反应，包括暗适应25dB弱光刺激时的反应、暗适应0dB强光刺激时的反应、振荡电位、明适应白色标准闪光刺激时的反应和明适应快速重复闪烁光刺激的反应。

按照10岁为一年龄组分成4组：20～29岁，20眼；30～39岁，22眼；40～49岁，19眼；50～60岁，12眼。

比较4个年龄组振荡电位总振幅和a 波、b波的振幅及潜伏期。

结果：F-ERG暗适应25dB弱光刺激时a波无明显反应，b波潜伏期为±，振幅为±μV；暗适应0dB强光刺激时a波潜伏期为±，振幅为-±μV，b波潜伏期为±，振幅为±μV；明适应白色标准闪光刺激时a波潜伏期为±，振幅为-±μV，b波潜伏期为±，振幅为±μV；明适应快速重复闪烁光刺激b波的振幅为±μV；震荡电位总振幅为±μV。

随着年龄的增加，振荡电位总振幅和其余4个标准反应的b波振幅逐渐降低，a波振幅与年龄的增加无明显相关性，50～60岁年龄组a、b 波的潜伏期较其他组延长，但各年龄组两两比较无显着统计学差异。

结论：确定了正常人F-ERG的5个标准反应的正常值，并比较了振荡电位总振幅和a，b波振幅及潜伏期与年龄的关系，振荡电位总振幅和b波振幅随着年龄的增加逐渐降低，a波振幅与年龄的增加无明显相关性，50～60岁年龄组a，b波的潜伏期较其他组延长，但各年龄组两两比较无显着统计学差异。

【关键词】正常人视网膜电图振荡电位Spatial characteristics of flash electroretinogram in normal subjects Abstract AIM: To study the characteristics of Flash Electroretinogram (F-ERG) in normal subjects so as to obtain normal reference : By using Vision Monitorvisual evoked response imaging system, the standards for five obtained Flash Electroretinogram (F-ERG) were recorded on 53 normal subjects (73 eyes), including F-ERG to a weak flash (arising from the rods) in the dark-adapted eye，F-ERG to a strong flash in thedark-adapted eye, oscillatory potentials, F-ERG to a strong flash (arising from the cones) in thelight-adapted eye, and F-ERGs to a rapidly repeated stimulus (flicker). The data were divided into 4 groups by age: 20-29 years old, 20 eyes; 30-39 years old, 22 eyes; 40-49 years old, 19 eyes; 50-60 years old, 12 eyes. The sum amplitude of oscillatory potential , the amplitudes and implicit time of a wave and b wave with 4 groups were analyzed. RESULTS: F-ERG to a weak flash (arising from the rods): a wave was no obvious, the implicit time of b wave was ± ms,the amplitude of b wave was ±μV;F-ERG to a strong flash: the implicit time of a wave was ±, the amplitude of a wave was -±μV, the impl icit time of b wave was ±, the amplitude of b wave was±μV;F-ERG to a strong flash (arising from the cones): the implicit time of a wave was ±，the amplitude of a wave was -±μV, the implicit time of b wave was ± ms, the amplitude of b wave was ±μV；the amplitude of b wave of F-ERGs to a rapidly repeated stimulus (flicker) was ±μV； the sum amplitude of oscillatory potentials was ±μV. CONCLUSION: Our results record the normal reference values of F-ERG in normal subjects. The amplitudes and implicit time of a wave and b wave with four groups are analyzed. As the age increasing, the sum amplitude of oscillatory potentials and the amplitudes of b wave gradually reduce, the amplitudes of a wave and age groupshave no relevance, the implicit time of a wave and b wave of 50-60 years old groups is longer than other groups, but there was no statistical meaning(P ＞). · KEYWORDS: normal subjects; electroretinogram; oscillatory potentials0引言视觉电生理国际标准化学会对视觉电生理标准做统一规定，并每4a更新1次，使视觉电生理记录结果在全世界有可比性，我们遵照其最新标准已报道了正常人多焦视网膜电图和视觉诱发电位的特征[1-3]。

临床图形视网膜电图标准

临床图形视网膜电图标准

波形的瞬态刺激产生，按照惯例 阳性波的波形向上。 （一）瞬态图形视网膜电图 Parameters: check size 0.8°, field size 15°x15°, contrast 98%, mean luminance 45 cd/m2, 4.5 reversals/s. 在瞬态刺激（6次翻转或更低，等同于3Hz或更低）下可诱发瞬 态图形视网膜电图（见后图）。波形特征是有一个小的起始负 性（N）成分，大约35ms，可记作N35。紧接着是一个的大的 阳性(P)成分，约45－60ms，可记作P50。再接着的是一个大的 阴性成分，约90-100ms，N95。 对于瞬态图形视网膜电图，波幅的测量是在峰与谷之间测得： P50波幅的测量是从N35的谷部到P50的峰部，在某些病人中 N35很难获得，此时N35就用零时相到P50开始之间的平均值代 替。N95波幅测量是从P50峰值到N95谷值，这样，N95波幅就 包含了P50。 潜伏期是指刺激开始到有关波形峰值的出现，无经验的工作者 也许会注意到，如果有肌肉活动或其他人工影响干扰的话，那 波形上的最高点就并不总是符合峰值的意义。记录峰值时，峰 值应该表现在平滑且理想的波形上。 （二）稳态图形视网膜电图 更高水平的瞬态刺激，比如高于10次翻转，等同于5Hz，连续 的波形就会重叠，这样就产生了一个稳态的图形视网膜电图。 波形更似正弦图形，就要用Fourier分析法去测定波幅及瞬态的 时相变化（相对于刺激）。
临床图形视网膜电图标准
Michael Bach1, Marko Hawlina2, Graham E. Holder3, Michael F. Marmor4, Thomas Meigen5, Vaegan6 and Yozo Miyake7 1Univ.-Augenklinik, Freiburg, Germany; 2University Eye Clinic, Ljubljana, Slovenia; 3Moorfields Eye Hospital, London, UK; 4Department of Ophthalmology, Stanford (Calif.) University School of Medicine; 5Univ.-Augenklinik, Würzburg; Germany; 6Visiontest Australia, Sydney, Australia; and 7Nagoya University School of Medicine, Nagoya, Japan. M. Bach chaired the PERG Standardization Committee and Y. Miyake is President of the ISCEV.

视觉神经生理学课件 视网膜电图

视觉神经生理学课件 视网膜电图

特殊ERG
• 黄斑或局部ERG、多焦ERG & 图形ERG • 光感受器早期电位 • 暗视阈值反应，STR • 明视负波反应，PhNR • 直流电ERG • 长时程闪光ERG（ON和OFF反应） • 超强闪光ERG、双闪光ERG、色光ERG • 暗适应和明适应 • 刺激强度/反应振幅的相关分析
第二节 产生机制及起源
• ERG的测量
– 潜伏期 – 峰时（隐含期） – 振幅
• OPs的测量
– ……
• 30Hz闪烁反应
– ……
二、技术参数
• 电极种类
– Burian-Allen电极、DTL电极、ERG-jet电极、 皮肤电极
• 刺激参数
– 刺激光波长、刺激强度、背景亮度、刺激时间
• 记录
– 先记录暗视ERG，后记录明视ERG – 三种电极：记录电极、参考电极、接地电极
Fundus photograph in patient with latestage RP with the classic triad. Bone-spicule retinal pigmentation (black arrow), retinal vessel attenuation (white arrow) and waxy disc pallor (red arrow).
标准ERG
• 由ISCEV规定的五项检查组成 – 暗适应弱闪光ERG – 暗适应强闪光ERG – 震荡电位 – 明适应强闪光ERG – 明适应闪烁ERG
International Society for Clinical Electrophysiology of Vision
国际临床视觉电生理学会 ISCEV
第1版 (2006年9月1日) • 平装：205页 • 定价：150元 • ISBN：7530433989 • 尺寸: 28.5 x 21 x 0.8 cm

临床图形视网膜电图标准

临床图形视网膜电图标准
➢ 然而图形视网膜电图信号非常弱，依据刺激源的特性，在0.5-8.0 μV区域信号比较典型， 并且图形视网膜电图的记录比常规的ERG记录要求要高得多。在文献中报道的诸多记 录方法在技术要求与技巧方面都有很大的差别，一个新的使用者很难从中选择。
➢ ISCEV认为现在已有充足的技能和临床经验去设定一个标准，本标准源自Marmor等的 “图形视网膜电图指南”，目的在于指导实践，并旨在解释图形视网膜电图。
President of the ISCEV.
简介
➢ Pattern Electroretinogram（PERG，图形视网膜电图）是视网膜的一个生物电位，在 当注视一个瞬态变化调节的稳定的全亮度的刺激器（棋盘格或光栅）时，这个电位便 会诱发出来。
➢ 最常用翻转变换的棋盘格样图象刺激器诱发，黄斑部或内层视网膜机能不良时会在图 形视网膜电图上有针对性地表现出来，而这在常规的全视野ERG上则不会表现出来。 图形视网膜电图在神经学和眼科学临床与基础研究实践中受到了的关注。
临床图形视网膜电图标准
Michael Bach1, Marko Hawlina2, Graham E. Holder3, Michael F. Marmor4, Thomas Meigen5, Vaegan6 and Yozo Miyake7 1Univ.-Augenklinik, Freiburg, Germany; 2University Eye Clinic, Ljubljana, Slovenia; 3Moorfields Eye Hospital, London, UK;
基本技术
➢ （一）电极 ➢ 记录电极： 推荐使用可以接触角膜或附近的球结膜的电极，不包括接触镜电极及其他一些可降低视
网膜成像的电极，薄的DTL和箔电极放置时局部通常可以不麻醉。实验操作者要注意一些人为的损 伤。插人电极前应检查电极的完整性，以达到各种电极的说明书要求。注意：在原位测量阻抗时一 些设备可能会给病人带来伤害。电极尽量固定（主要的人为因素和干扰来源）。 ➢ DTL电极： 应该放置于穹隆的下部，电极在内眦部通过下眼睑或贴于面颊部，有助于固定。 ➢ 箔电极： 应该直接固定于瞳孔中心的下方，这样病人在眨眼时电极基本不动。如果箔线圈通过下眼 睑而不接触，然后系于面颊部，则可获得最佳效果。电极和导联的连接尽量成一直线，并不要接触 皮肤。 ➢ 环状电极： 放置于下部穹隆。环状电极应该绕起来，这样绝缘线的接触部位就位于球结膜上，距下 缘约5mm，环状电极不要接触角膜，这就要求在接触前就应该把电极的各个分支尽量分开（15－ 20mm），而后导联固定于面颊部。 ➢ 不同的电极需要其适应的技术，这对于获得平稳和可重复性的图形视网膜电图记录非常重要，对于 特殊的电极还需要一些额外条件。 ➢ 参考电极： 表面参考电极应该放置于同侧外部眼角处，乳突，耳垂或前额部位会由于皮层电位或对 侧眼所产生的图形视网膜电图而造成干扰。如果在做单眼图形视网膜电图记录，遮盖眼的电极可以 作为参考电极。 ➢ 地线： 一个单独的表面电极应连接在放大器的“地线接入”上，前额是一个典型的位置。 ➢ 表面电极特性： 皮肤参考电极和接地电极之间的阻抗应该小于5KΩ，应用适当的清洁剂处理皮肤， 应用合适的导电膏以确保良好的连接。由于眼内电极阻抗很小，因此参考电极的低阻抗对于获得最 佳的抗干扰（普通模式）就十分重要。 ➢ 电极的清洁与消毒： 参照全视野闪光ERG的ISCEV标准。
