视网膜电图
- 格式：ppt
- 大小：3.48 MB
- 文档页数：84
文档推荐
-
视网膜电图页数:84
-
我国正常人多焦视网膜电图的特征页数:7
-
什么是视网膜电图页数:2
-

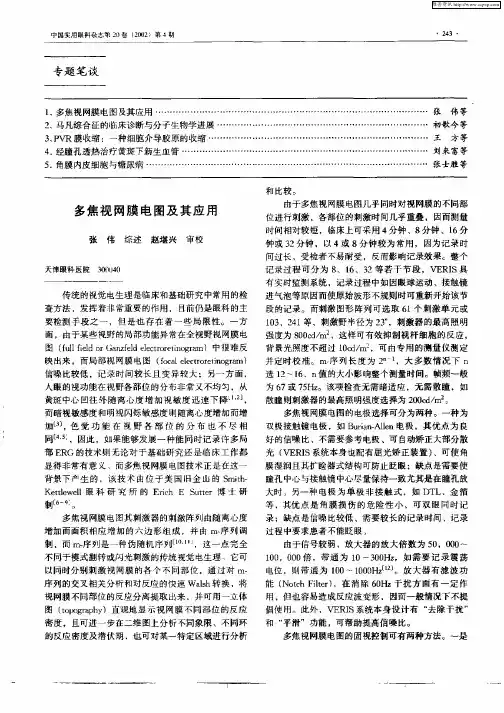

多焦视网膜电图临床研究及应用进展页数:2
下载文档原格式
合集下载
视觉电生理检查
全视野ERG 评价总体视网膜功能的一种标准化临床检查 多焦ERG（multifocal electroretinography, mERG） 是一种分析后极部视网膜（250）局部功能的新检查技术 常用37、61、103、241个测试位点 类型：闪光mERG、图形mERG
常用的103个位点闪光刺激
暗适应F-ERG
明适应F-ERG
Figure : Diagram of the five basic ERG responses defined by the Standard. These waveforms are exemplary only, and are not intended to indicate minimum, maximum or even average values. Large arrowheads indicate the stimulus flash. Dotted arrows exemplify how to measure time-to-peak (t, implicit time), a-wave amplitude and b-wave amplitude.
ms
N1
P1
N2
四象限平均反应
SN
ST
IT
IN
每个象限22个位点
上、下半野反应
上、下半野各46个位点
20 nV/deg^2
0
10
20
30
40
50
60
70
80 ms
1
2
14.2
-13.6
27.5
24.6
41.6
-18.8
14.2
-15.0
27.5
27.0
常用的103个位点闪光刺激
暗适应F-ERG
明适应F-ERG
Figure : Diagram of the five basic ERG responses defined by the Standard. These waveforms are exemplary only, and are not intended to indicate minimum, maximum or even average values. Large arrowheads indicate the stimulus flash. Dotted arrows exemplify how to measure time-to-peak (t, implicit time), a-wave amplitude and b-wave amplitude.
ms
N1
P1
N2
四象限平均反应
SN
ST
IT
IN
每个象限22个位点
上、下半野反应
上、下半野各46个位点
20 nV/deg^2
0
10
20
30
40
50
60
70
80 ms
1
2
14.2
-13.6
27.5
24.6
41.6
-18.8
14.2
-15.0
27.5
27.0

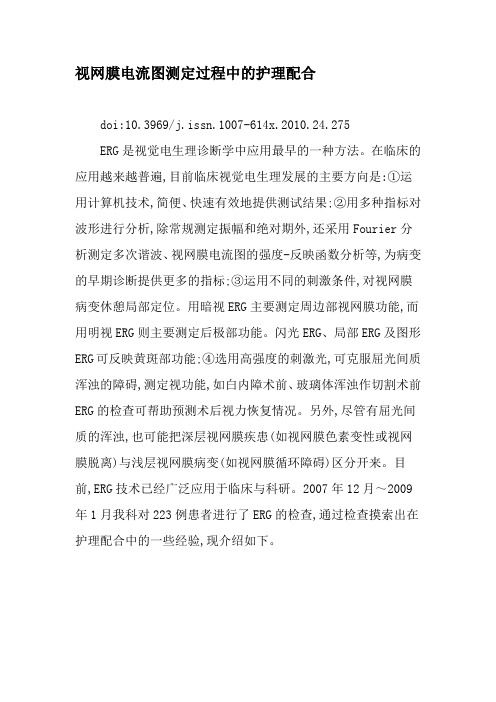

视网膜电流图测定过程中的护理配合-精品文档
视网膜电流图测定过程中的护理配合
doi:10.3969/j.issn.1007-614x.2010.24.275
ERG是视觉电生理诊断学中应用最早的一种方法。
在临床的应用越来越普遍,目前临床视觉电生理发展的主要方向是:①运用计算机技术,简便、快速有效地提供测试结果;②用多种指标对波形进行分析,除常规测定振幅和绝对期外,还采用Fourier分析测定多次谐波、视网膜电流图的强度-反映函数分析等,为病变的早期诊断提供更多的指标;③运用不同的刺激条件,对视网膜病变休憩局部定位。
用暗视ERG主要测定周边部视网膜功能,而用明视ERG则主要测定后极部功能。
闪光ERG、局部ERG及图形ERG可反映黄斑部功能;④选用高强度的刺激光,可克服屈光间质浑浊的障碍,测定视功能,如白内障术前、玻璃体浑浊作切割术前ERG的检查可帮助预测术后视力恢复情况。
另外,尽管有屈光间质的浑浊,也可能把深层视网膜疾患(如视网膜色素变性或视网膜脱离)与浅层视网膜病变(如视网膜循环障碍)区分开来。
目前,ERG技术已经广泛应用于临床与科研。
2007年12月～2009年1月我科对223例患者进行了ERG的检查,通过检查摸索出在护理配合中的一些经验,现介绍如下。

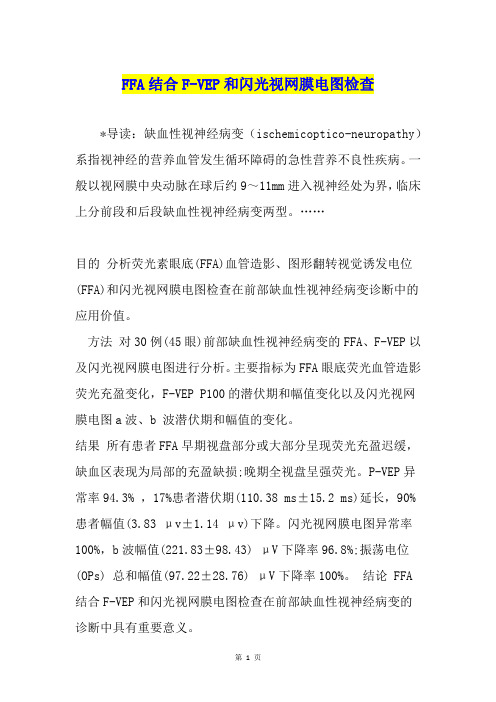

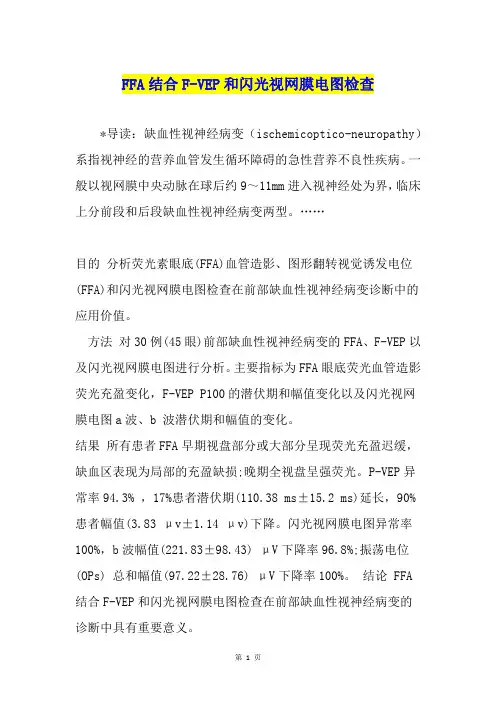

FFA结合F-VEP和闪光视网膜电图检查
