项目二半导体元件识别及检测一、训练目标1．基本技能：会识别二极管、三极管的型号。
2．操作技能：（1）能用万用表测量二极管的极性和好坏。
（2）能用万用表测量，确定三极管的管脚。
二、训练器材1．二极管若干2．三极管若干3．万用表一块三、训练内容、步骤及要求1．从三极管的外观标志判断管型、引脚，将结果记录在表P2-1中；2．用万用表测三极管的型号及引脚，将引脚排列图画于表P2-1中。
表P2-1 三极管测试结果4．测试二极管好坏四、操作方法及原理1．三极管结构常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，对于小功率金属封装三极管，按底视图位置放置，使三个引脚构成等腰三角形，顶点朝上，则从左向右依次为E、B、C；对于中小功率塑料三极管使其平面朝向自己，3个引脚朝下放置，则从左到右依次为E、B、C。
2．三极管极性判断①定基极：将万用表调至电阻档的R×1k挡，先用红表笔放在三极管的一只脚上，用黑表笔去测三极管的另两只脚，若两次全通，则红表笔所放的脚就是三极管的基极。
否则，将红表笔换到三极管的另一个脚，重复上述过程最多3次。
如3次测试都没找到基极，则再改用黑表笔放在三极管的一个脚上，用红表笔去触另两只脚，看是否全通，若全通则黑表笔所接的脚为基极；否则将黑表笔换到另一只脚，重复测试直到找到基极为止。
②测管型：三极管有PNP型和NPN型两种类型。
如果基极是P型，则为NPN型；如果基极是N型，则为PNP型。
所以判别管型时只要知道基极是Ｐ型材料还是Ｎ型材料即可。
判别的方法是：用万用表的R×1k档，如果用黑表笔（电源正极）接基极时导通，则说明三极管的基极为Ｐ型材料，三极管为NPN型；如果红表笔（电源负极）接基极时导通，则说明三极管基极为Ｎ型材料，三极管为PNP型。
3．二极管极性判别将万用表调到R×1k档位，用黑表笔搭触二极管的一端，红表笔搭触二极管的另一端，若表针停在标度盘的中间，则说明黑表笔所接的一端是二极管的正极，另一端是二极管的负极；若表针指在无穷大值或接近无穷大处，则黑表笔所接的一端是二极管的负极，另一端是二极管的正极。
半导体二极管的识别与检测半导体二极管的识别与检测一、实验目的1.熟悉半导体二极管的外形及引脚识别方法。
2.熟悉半导体二极管的类别、型号及主要性能参数。
3.学习万用表的使用，掌握万用表判别半导体二极管好坏的方法。
二、实验器材万用表一只，不同规格、类型的半导体二极管若干。
三、实验内容1.学习使用万用表。
2.熟悉各种半导体器件的外形。
3.半导体二极管的识别。
4.用万用表判别普通二极管极性及质量好坏。
四、实验步骤1.万用表使用方法及注意事项（1）机械零位调整：使用前应首先检查指针是否在零位，若不在零位，调整零位调整器，使指针调至零位。
（2）正确连接表笔：红表笔应插入标有“+”的插孔，黑表笔插入“-”的插孔。
测直流电流和直流电压时，红表笔连接被测电压、电流的正极，黑表笔接负极。
用欧姆挡“Ω”判断二极管的极性时，注意“+”插孔是接表内电池的负极，“-”插孔是接表内电池的正极。
（3）测量电压时，万用表应与被测电路并联；测量电流时，要把被测电路断开，将万用表串联接在被测电路中。
注意：测量电流时应估计被测电流的大小，选择正确的量程，MF500型的保险丝为0.3A～0.5A，被测电流不能超过此值。
某些万用表有10A的档位，可以用来测量较大电流。
（4）量程转换：应先断电，绝对不容许带电换量程；根据被测量放在正确的位置，切不可使用电流挡或欧姆挡测电压，否则会损坏万用表。
（5）合理选择量程挡：测量电压、电流时，应使表针偏转至满刻度的1/2或2/3以上；测量电阻时，应使表针偏转至中心刻度附近（电阻挡的设计是以中心刻度为标准的）。
测交流电压、电流时，注意被测量必须是正弦交流电压、电流，而被测信号的频率也不能超过说明书上的规定。
测10V以下的交流电压时，应该用10V专用刻度标识读数，它的刻度是不等距的。
（6）测电阻时，应先进行电表调零。
方法是将两表笔短路，调节“调零”旋钮使指针指在零点（注意欧姆的零刻度在表盘的右侧）。
如调不到零点，说明万用表内电池电压不足，需要更换新电池。
实验二二极管和三极管的识别与检测实验报告实验二二极管和三极管的识别与检测实验报告实验二二极管和三极管的识别与检测一、实验目的1.熟悉晶体二极管、三极管的外形及引脚识别方法。
2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。
3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。
二、实验仪器1.万用表2.不同规格、类型的半导体二极管和三极管假设干。
三、实验步骤及内容1.利用万用表测试晶体二极管〔1〕鉴别正负极性万用表及其欧姆档的内部等效电路如下图。
图中E为表内电，r为等效内阻，I为被测回路中的实际电流。
由图可见，黑表笔接表内电的正端，红表笔接表内电的负端。
将万用表欧姆档的量程拨到R?100或R?1K档，并将两表笔分别接到二极管的两端如下图，即红表笔接二极管的负极，而黑表笔接二极管的正极，那么二极管处于正向偏置状态，因此呈现出低电阻，此时万用表指示的电阻通常小于几千欧。
反之，假设将红表笔接二极管的正极，而黑表笔接二极管的负极，那么二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。
电阻小电阻大〔2〕测试性能将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。
通常要求二极管的正向电阻愈小愈好。
将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。
一般要求二极管的反向电阻应大于二百千欧以上。
假设反向电阻太小，那么二极管失去单向导电作用。
假如正、反向电阻都为无穷大，说明管子已断路；反之，二者都为零，说明管子短路。
2.利用万用表测试小功率晶体三极管〔1〕断定基极和管子类型由于基极与发射极、基极与集电极之间，分别是两个PN结，而PN结的反向电阻值很大，正向电阻值很小，因此，可用万用表的'R?100或R?1K档进展测试。
先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，假设两次测得的电阻都很小，那么黑表笔接的为NPN 型管子基极，如下图，假设测得电阻都很大，那么黑表笔所接的是PNP型管子的基极。
2任务2半导体二极管的识别与检测学习情境一常用半导体器件的识别与检测任务二半导体二极管的识别与检测一、任务目的1. 了解半导体二极管导电特性；2. 了解半导体二极管的种类；3．掌握半导体二极管的识别与检测。
二、任务的要求及技术指标1. 了解本征半导体与杂质半导体的区别； 2．掌握PN结的形成与单向导电性； 3. 了解半导体二极管的结构类型和型号。
4．掌握半导体二极管的识别与检测。
三、半导体导电特性介绍自然界的物质就其导电性能可分为导体、绝缘体、和半导体。
导体：导电性能良好的物质。
如金、银铜等。
绝缘体：几乎不导电的物质。
如陶瓷、橡胶、玻璃等。
半导体：导电性能介于导体和绝缘体之间的物质。
如硅、锗。
半导体一般分为本征半导体和杂质半导体两种类型。
1．本征半导体常用的半导体材料有硅（Si）和锗(Ge) 。
这种非常纯净的且原子排列整齐的半导体。
图1-10所示分别为硅（锗）的原子结构示意图及硅（锗）原子在晶体中的共价键排图1-10 共价键示意图列。
如果共价键中的价电子受热激发获得足够能量，则可摆脱共价键的束缚而成为自由电子。
这个电子原来所在的共价键的位置上就留下一个缺少负电荷的空位，这个空位称为空穴。
空穴带正电。
2. 杂质半导体本征半导体实际使用价值不大，但如果在本征半导体中掺入微量的某种杂质元素，就形成N型和P型半导体。
（1）N型半导体在本征半导体（以硅为例）中掺入少量的5价元素，如磷（P）、砷（As）等。
磷原子的最外层有5个价电子，其中4个价电子与相邻硅原子的最外层价电子组成共价键形成稳定结构，多余的电子很容易受激发成为自由电子。
这种掺入5价元素的半导体称为N型半导体，如图1-11所示。
N型半导体主要靠自由电子导电。
（2）P型半导体在本征半导体（以硅为例）中掺入三价元素如硼（B），硼原子最外层的3个价电子工和相邻的3个硅原子形成共价键后，就留下一下空穴，空穴数量增多，自由电子则相对很少，这种掺入3价元素的半导体称为P型半导体，如图1-12所示。
二极管的识别与测量方法(1)二极管的识别二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
二极管的识别很简洁，小功率二极管的N极（负极），在二极管外表大多采纳一种色圈标出来，有些二极管也用二极管专用符号来表示P 极（正极）或N极（负极），也有采纳符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
(2)二极管的测量利用指针型万用表测二级管时，应置于电阻档，其等效电路如图中虚线框内所示，其中为其等效内阻，为表内电压源。
当万用表置于R×1、R×100、R×1K档时，。
万用表置R×1K档，两表笔分别接二极管的两极，若测得的电阻较小（硅管数千欧、锗管数百欧），说明二极管的PN结处正向偏置，则红表笔接的是正极，黑表笔接的是负极。
反之二极管处于反向偏置时，呈现的电阻较大（硅管约数百千欧以上，锗管约数百千欧），则黑表笔接的是正极，红表笔接的是负极。
若正反向电阻均为无穷大或均为零或比较接近，说明二极管内部开路或短路或性能变差。
图测二极管由于发光二极管不发光时，其正反向电阻均较大且无明显差异，故一般不用万用表推断发光二极管的极性。
常用的方法是将发光二极管与一数百欧（如330Ω）电阻串联。
然后加3V～5V的直流电压，若发光二极管亮，说明二极管正向导通，则与电源正端相接的为正极，与负端相接的为负极。
假如二极管反接则不亮。
稳压二极管与变容二极管的PN结都具有正向电阻小反向电阻大的特点，其测量方法与一般二极管相同。
（3）用数字万用表测量二极管①将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将红表笔连接到待测二极管正极，将黑表笔连接到待测二极管负极，读数为二极管正向压降的近似值。
学习情境一常用半导体器件的识别与检测任务二半导体二极管的识别与检测一、任务目的1. 了解半导体二极管导电特性；2. 了解半导体二极管的种类；3. 掌握半导体二极管的识别与检测。
二、任务的要求及技术指标1.了解本征半导体与杂质半导体的区别；2.掌握PN结的形成与单向导电性；3.了解半导体二极管的结构类型和型号。
4.掌握半导体二极管的识别与检测。
三、半导体导电特性介绍自然界的物质就其导电性能可分为导体、绝缘体、和半导体。
导体：导电性能良好的物质。
如金、银铜等。
绝缘体：几乎不导电的物质。
如陶瓷、橡胶、玻璃等。
图1-10共价键示意图半导体：导电性能介于导体和绝缘体之间的物质。
如硅、锗。
半导体一般分为本征半导体和杂质半导体两种类型。
1•本征半导体常用的半导体材料有硅（Si）和锗（Ge）。
这种非常纯净的且原子排列整齐的半导体。
图1-10所示分别为硅（锗）的原子结构示意图及硅（锗）原子在晶体中的共价键排列。
如果共价键中的价电子受热激发获得足够能量，则可摆脱共价键的束缚而成为自由电子。
这个电子原来所在的共价键的位置上就留下一个缺少负电荷的空位，这个空位称为空穴。
空穴带正电。
2.杂质半导体本征半导体实际使用价值不大，但如果在本征半导体中掺入微量的某种杂质元素，就形成N型和P型半导体。
（1）N型半导体在本征半导体（以硅为例）中掺入少量的5价元素，如磷（P）、砷（As）等。
磷原子的最外层有5个价电子，其中4个价电子与相邻硅原子的最外层价电子组成共价键形成稳定结构，多余的电子很容易受激发成为自由电子。
这种掺入5价元素的半导体称为N型半导体，如图1-11所示。
N型半导体主要靠自由电子导电。
图1-11 N型半导体原理图（2）P型半导体在本征半导体（以硅为例）中掺入三价元素如硼（B）,硼原子最外层的3个价电子工和相邻的3个硅原子形成共价键后，就留下一下空穴，空穴数量增多，自由电子则相对很少，这种掺入3价元素的半导体称为P型半导体，如图1-12所示。

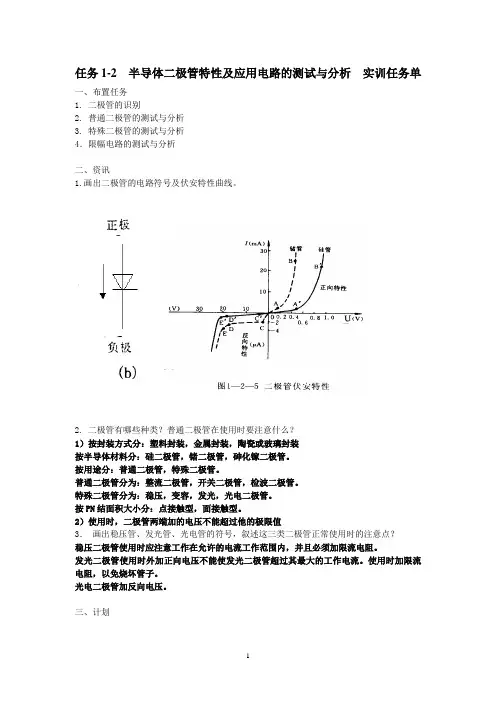

任务1-2 半导体二极管特性及应用电路的测试与分析实训任务单一、布置任务1. 二极管的识别2. 普通二极管的测试与分析3. 特殊二极管的测试与分析4．限幅电路的测试与分析二、资讯1.画出二极管的电路符号及伏安特性曲线。
2. 二极管有哪些种类？普通二极管在使用时要注意什么？1）按封装方式分：塑料封装，金属封装，陶瓷或玻璃封装按半导体材料分：硅二极管，锗二极管，砷化镓二极管。
按用途分：普通二极管，特殊二极管。
普通二极管分为：整流二极管，开关二极管，检波二极管。
特殊二极管分为：稳压，变容，发光，光电二极管。
按PN结面积大小分：点接触型，面接触型。
2）使用时，二极管两端加的电压不能超过他的极限值3．画出稳压管、发光管、光电管的符号，叙述这三类二极管正常使用时的注意点？稳压二极管使用时应注意工作在允许的电流工作范围内，并且必须加限流电阻。
发光二极管使用时外加正向电压不能使发光二极管超过其最大的工作电流。
使用时加限流电阻，以免烧坏管子。
光电二极管加反向电压。
三、计划为完成半导体二极管特性及应用电路的测试与分析任务，小组内部统筹协调、组织分工，进行成员分工列表，并根据分工制定测试方案及测试器材计划。
1. 分工计划2.测试仪器设备计划3．测试方案制定（包括测试电路及测试步骤）1）用指针万用表检测整流、检波二极管方案：（1）将指针万用表至于R*100档。
（2）首先假定IN4007的一端为正，用两表棒分别接通IN4007的两个管脚，测量电阻的大小。
（3）交换红黑两笔棒的位置，再次测量记录电阻的大小。
（4）将指针万用表置于R*1K档重复（2）和（3）的步骤。
（5）以同样的方式测量2AP92）用数字万用表检测整流、检波二极管方案：（1）将数字电压表置于标有二极管的档位数字表棒输出正负极与指针表相反。
（2）验证指针万用表判定结果，用红表棒接触IN4007的阳极，黑表棒接触IN4007的阴极，即二极管处于正偏状态。
（3）交换红黑表棒位置使IN4007处于反偏状态，再次测量并记录万用表的测量结果（4）以同样的方法对2AP9进行测试。
二极管的识别与测量教案解读二极管的识别与测量是电子技术中非常重要的一项内容。
二极管是一种具有两个引线的电子器件，也称为晶体二极管。
它由一个半导体材料制成，其中一侧是P型半导体，另一侧是N型半导体。
二极管的主要功能是允许电流在一个方向上通过，而在另一个方向上则极其难以通过。
识别二极管的方法有以下几种：1.外观识别：二极管的外观一般为长条形，有两个金属引脚，其中一个引脚较长。
引脚一般标记为“+”和“-”，“+”表示正极，也即P型半导体端；“-”表示负极，也即N型半导体端。
2.符号识别：二极管的符号为一个三角形，三角形一侧为一条直线，另一侧为一个箭头，箭头指向直线。
直线一般代表P型半导体，箭头代表N型半导体。
如果箭头指向直线，则表示N型半导体连接P型半导体，这样的二极管称为“正向偏置二极管”；反之，表示P型半导体连接N型半导体，这样的二极管称为“反向偏置二极管”。
3.正向电压识别：使用电压表或万用表的二极管测试功能，将测试笔连接到二极管的引脚上，如果万用表显示的电压在0.6V-0.7V之间，表示为正向导通，否则为反向截止。
4.反向电阻识别：使用万用表的二极管测试功能，将测试笔的红色测试线连接到二极管的正极引脚，黑色测试线连接到二极管的负极引脚，如果万用表显示的电阻非常大，接近无穷大，表示为正常二极管；如果电阻值较小，接近零，表示为击穿或损坏的二极管。
测量二极管的方法有以下几种：1.正向电压测量：使用万用表的电压测量功能，将测试笔的红色测试线连接到二极管的正极引脚，黑色测试线连接到二极管的负极引脚，读取万用表显示的电压值。
这个方法主要用于测量正向导通状态下的电压。
2.反向电压测量：使用万用表的电压测量功能，将测试笔的黑色测试线连接到二极管的正极引脚，红色测试线连接到二极管的负极引脚，读取万用表显示的电压值。
这个方法主要用于测量反向截止状态下的电压。
3.正向电流测量：使用万用表的电流测量功能，将测试笔的红色测试线连接到二极管的正极引脚，黑色测试线连接到二极管的负极引脚，读取万用表显示的电流值。
学习情境一常用半导体器件的识别与检测任务二半导体二极管的识别与检测一、任务目的1.了解半导体二极管导电特性；2.了解半导体二极管的种类；3．掌握半导体二极管的识别与检测。
二、任务的要求及技术指标1. 了解本征半导体与杂质半导体的区别；2．掌握PN结的形成与单向导电性；3. 了解半导体二极管的结构类型和型号。
4．掌握半导体二极管的识别与检测。
三、半导体导电特性介绍自然界的物质就其导电性能可分为导体、绝缘体、和半导体。
导体：导电性能良好的物质。
如金、银铜等。
绝缘体：几乎不导电的物质。
如陶瓷、橡胶、玻璃等。
图1-10 共价键示意图半导体：导电性能介于导体和绝缘体之间的物质。
如硅、锗。
半导体一般分为本征半导体和杂质半导体两种类型。
1．本征半导体常用的半导体材料有硅（Si）和锗(Ge) 。
这种非常纯净的且原子排列整齐的半导体。
图1-10所示分别为硅（锗）的原子结构示意图及硅（锗）原子在晶体中的共价键排列。
如果共价键中的价电子受热激发获得足够能量，则可摆脱共价键的束缚而成为自由电子。
这个电子原来所在的共价键的位置上就留下一个缺少负电荷的空位，这个空位称为空穴。
空穴带正电。
2. 杂质半导体本征半导体实际使用价值不大，但如果在本征半导体中掺入微量的某种杂质元素，就形成N型和P型半导体。
（1）N型半导体在本征半导体（以硅为例）中掺入少量的5价元素，如磷（P）、砷（As）等。
磷原子的最外层有5个价电子，其中4个价电子与相邻硅原子的最外层价电子组成共价键形成稳定结构，多余的电子很容易受激发成为自由电子。
这种掺入5价元素的半导体称为N型半导体，如图1-11所示。
N型半导体主要靠自由电子导电。
图1-11 N型半导体原理图（2）P型半导体在本征半导体（以硅为例）中掺入三价元素如硼（B），硼原子最外层的3个价电子工和相邻的3个硅原子形成共价键后，就留下一下空穴，空穴数量增多，自由电子则相对很少，这种掺入3价元素的半导体称为P型半导体，如图1-12所示。
图1-12 P型半导体原理图注意：不论是N型半导体还是P型半导体都是中性，对外不显电性。
当P型半导体与N型半导体接触以后，由于交界两侧半导体类型不同，存在电子和空穴的浓度差。
这样，P区的空穴向N区扩散，N区的电子向P区扩散。
这样，在P区和N区的接触面就产生正、负离子层。
这离子层就称为PN结。
如图1-13所示。
图1-13 PN结形成示意图3.PN结的特性(1)PN结的正向导通特性给PN结加正向电压，即P区接正电源，N区接负电源，此时称PN结为正向偏置，如图1-14所示。
这时PN结外电场与内电场方向相反，外加电场抵消内电场使空间电荷区变薄，有利于多数载运动，形成正向电流，外加电场越强，正向电流越大，这意味PN结正向电阻变小。
(2)PN 结的反向截止特性给PN 结加反向电压，即电源正极接N 区，负极接P 区，称PN 结反向偏置，如图1-15所示。
这时外加电场与内电场方向相同，使内电场的作用增强，PN 结变厚，多数载流子运动难于进行，有助于少数载流子运动，所以电流很少，接近于零，即PN 节反向电阻很大。
综上所述：PN 结具有单向导电性，正向偏置时，PN 结导通，反向偏置时，PN 结载止。
四、半导体二极管的结构、类型与符号介绍一个PN 结和加上相应的引出线，然后用塑料、玻璃或铁皮等材料做外壳封装就成为最简单的二极管。
二极管按所用材料不同分为锗管和硅管。
接在二极管P 区引出线为阳极，接在N 区引出线为阴极。
如图1-16所示。
二极管有许多类型：从工艺上分为点接触型和面接触型；按用途分有整流管、检波二极管、稳压二极管和开关二极管，二极管的外形也是多种多样，如图1-17。
五、二极管检测1.普通二极管的识别与检测 （1）极性的判别图1-14 PN 结正向偏置示意图 图1-15 PN 结反向偏置示意图图1-16 二极管结构图图1-17 二极管图形符号及外观将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
（2）单向导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
（3）反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
2、发光二极管的识别与检测（1）单色发光二极管的检测①目测极性判别红外发光二极管的正、负电极。
红外发光二极管有两个引脚，通常长引脚为正极，短引脚为负极。
因红外发光二极管呈透明状，所以管壳内的电极清晰可见，内部电极较宽较大的一个为负极，而较窄且小的一个为正极。
②用指针式万用表检测极性在万用表外部附接一节1.5V干电池，将万用表置R×10或R×100挡。
这种接法就相当于给万用表串接上了1.5V电压，使检测电压增加至3V(发光二极管的开启电压为2V)。
检测时，用万用表两表笔轮换接触发光二极管的两管脚。
若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极，红表笔所接的为负极。
（2）红外发光二极管的检测将万用表置于R×1K挡，测量红外发光二极管的正、反向电阻，通常，正向电阻应在30K左右，反向电阻要在500K以上，这样的管子才可正常使用。
要求反向电阻越大越好。
（3）红外接收二极管的检测①识别管脚极性目测（从外观上识别）。
常见的红外接收二极管外观颜色呈黑色。
识别引脚时，面对受光窗口，从左至右，分别为正极和负极。
另外，在红外接收二极管的管体顶端有一个小斜切平面，通常带有此斜切平面一端的引脚为负极，另一端为正极。
用万用表检测（指针式）。
将万用表置于R×1K挡，用来判别普通二极管正、负电极的方法进行检查，即交换红、黑表笔两次测量管子两引脚间的电阻值，正常时，所得阻值应为一大一小。
以阻值较小的一次为准，红表笔所接的管脚为负极，黑表笔所接的管脚为正极。
②检测性能好坏用万用表电阻挡测量红外接收二极管正、反向电阻，根据正、反向电阻值的大小，即可初步判定红外接收二极管的好坏。
3、稳压二极管的识别与检测（1）判别稳压二极管的极性目测（从外形上看）。
金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。
用万用表检测（指针式）。
测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。
在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。
判别稳压二极管的好坏。
若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。
（2）稳压值的测量好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。
方法是：先将一块表置于R×10k档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V 或V×50V（根据稳压值选量程）上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。
说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。
这个方法只可估测稳压值小于指针表高压电池电压的稳压管。
如果稳压管的稳压值太高，就只能用外加电源的方法来测量了（这样看来，我们在选用指针表时，选用高压电池电压为15V的要比9V的更适用些）。
稳压二极管的外型与普通二极管相似，极性判断方法与普通二极管相同。
稳压值的判断：1.5 kΩ图1-18 稳压管检测也可用低于1000V的兆欧表为稳压二极管提供测试电源。
其方法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。
若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。
（3）用指针式万用表检测①在 R ⨯ 100或 R ⨯ 1 k 挡测量②正反向电阻各测量一次，测量时手不要接触引脚。
③一般硅管正向电阻为几千欧，锗管正向电阻为几百欧；反向电阻为几百千欧。
正反向电阻相差不大为劣质管。
④正反向电阻都是无穷大或零则二极管内部断路或短路。
4、用数字万用表检测二极管将数字万用表拨至“二极管、蜂呜”挡，红表笔对黑表笔有+2．8V 的电压，此时数字万用表显示的是所测二极管的压降(单位为mv)。
正常情况下，正向测量时压降为300～700，反向测量时为溢出"1”。
若正反测量均显示“000”，说明二极管短路；正向测量显示溢出“1”，说明二极管开路(某些硅堆正向压降有可能显示溢出)。
另外，此法可用来辨别硅管和锗管。
若正向测量的压降范围为500～800，则所测二极管为硅管；若压降范围为150-300，则所测二极管为锗管。
三极管各结通断的判别，NPN 和PNP 的判断，各极的判断均能用此法来进行，而且很方便。
用数字式万用表检测：图1-19 用指针式万用表检测图1-20 用数字式万用表检测任务工单评分标准任务二半导体二极管识别与检测考核要求与评价标准。
