二极管的识别与检测

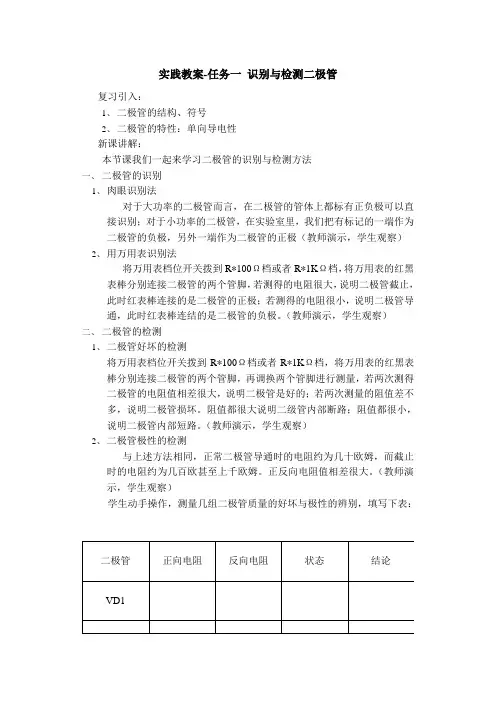

实践教案-任务一识别与检测二极管
复习引入：
1、二极管的结构、符号
2、二极管的特性：单向导电性
新课讲解：
本节课我们一起来学习二极管的识别与检测方法
一、二极管的识别
1、肉眼识别法
对于大功率的二极管而言，在二极管的管体上都标有正负极可以直接识别；对于小功率的二极管，在实验室里，我们把有标记的一端作为二极管的负极，另外一端作为二极管的正极（教师演示，学生观察）2、用万用表识别法
将万用表档位开关拨到R*100Ω档或者R*1KΩ档，将万用表的红黑表棒分别连接二极管的两个管脚，若测得的电阻很大，说明二极管截止，此时红表棒连接的是二极管的正极；若测得的电阻很小，说明二极管导通，此时红表棒连结的是二极管的负极。

（教师演示，学生观察）
二、二极管的检测
1、二极管好坏的检测
将万用表档位开关拨到R*100Ω档或者R*1KΩ档，将万用表的红黑表棒分别连接二极管的两个管脚，再调换两个管脚进行测量，若两次测得二极管的电阻值相差很大，说明二极管是好的；若两次测量的阻值差不多，说明二极管损坏。

阻值都很大说明二级管内部断路；阻值都很小，说明二极管内部短路。

（教师演示，学生观察）
2、二极管极性的检测
与上述方法相同，正常二极管导通时的电阻约为几十欧姆，而截止时的电阻约为几百欧甚至上千欧姆。

正反向电阻值相差很大。

（教师演示，学生观察）
学生动手操作，测量几组二极管质量的好坏与极性的辨别，填写下表：
学生动手操作，完成上述表格
小结：
本节课主要介绍了二极管的质量判别与检测，这也是本课题一个重要的知识点之一，学生实际动手操作可增强学生对本节内容的掌握。

作业：
继续完成对二极管的检测。

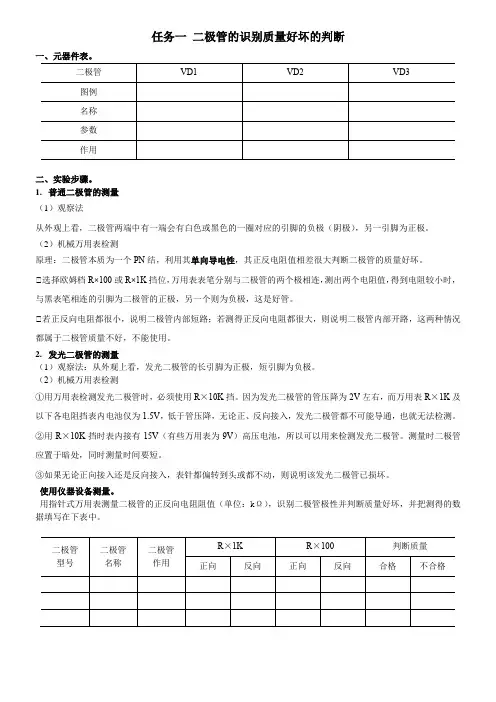

任务一二极管的识别质量好坏的判断一、元器件表。

二、实验步骤。

1.普通二极管的测量（1）观察法从外观上看，二极管两端中有一端会有白色或黑色的一圈对应的引脚的负极（阴极），另一引脚为正极。

（2）机械万用表检测原理：二极管本质为一个PN结，利用其单向导电性，其正反电阻值相差很大判断二极管的质量好坏。

①选择欧姆档R×100或R×1K挡位，万用表表笔分别与二极管的两个极相连，测出两个电阻值，得到电阻较小时，与黑表笔相连的引脚为二极管的正极，另一个则为负极，这是好管。

①若正反向电阻都很小，说明二极管内部短路；若测得正反向电阻都很大，则说明二极管内部开路，这两种情况都属于二极管质量不好，不能使用。

2.发光二极管的测量（1）观察法：从外观上看，发光二极管的长引脚为正极，短引脚为负极。

（2）机械万用表检测①用万用表检测发光二极管时，必须使用R×10K挡。

因为发光二极管的管压降为2V左右，而万用表R×1K及以下各电阻挡表内电池仅为1.5V，低于管压降，无论正、反向接入，发光二极管都不可能导通，也就无法检测。

②用R×10K挡时表内接有15V（有些万用表为9V）高压电池，所以可以用来检测发光二极管。

测量时二极管应置于暗处，同时测量时间要短。

③如果无论正向接入还是反向接入，表针都偏转到头或都不动，则说明该发光二极管已损坏。

使用仪器设备测量。

用指针式万用表测量二极管的正反向电阻阻值（单位：kΩ），识别二极管极性并判断质量好坏，并把测得的数据填写在下表中。

操作技能考核表考官签名：_____________年月日操作技能考试考官记录表、评分表考官签名：_____________年月日。

二极管的识别与检测教案一、教学内容1. 二极管的性质与分类2. 二极管的符号与工作原理3. 二极管的检测方法及应用二、教学目标1. 让学生理解并掌握二极管的性质、分类、符号及工作原理。

2. 使学生学会使用万用表检测二极管的方法。

3. 培养学生的实际操作能力，提高学生解决实际问题的能力。

三、教学难点与重点1. 教学重点：二极管的性质、分类、符号、工作原理以及检测方法。

2. 教学难点：二极管的工作原理及检测方法。

四、教具与学具准备1. 教具：二极管实物、PPT、万用表。

2. 学具：二极管、万用表、实验板。

五、教学过程1. 导入新课通过展示一些日常生活中的电子设备，如电视、电脑等，引导学生思考这些设备中都使用了哪些电子元件，进而引出本节课的主角——二极管。

2. 理论知识讲解（1）二极管的性质与分类利用PPT展示二极管的性质、分类及符号，同时结合实物进行讲解。

（2）二极管的工作原理通过动画演示二极管的工作原理，让学生更直观地理解。

3. 实践操作（1）二极管的检测方法介绍万用表的使用方法，并现场演示如何检测二极管。

（2）学生分组实验学生分组进行实验，动手检测二极管，教师巡回指导。

六、板书设计1. 二极管的性质与分类2. 二极管的符号与工作原理3. 二极管的检测方法七、作业设计1. 作业题目：（1）简述二极管的性质、分类及符号。

（2）阐述二极管的工作原理。

（3）使用万用表检测二极管，并记录检测结果。

2. 答案：（1）二极管具有单向导通的性质，分类有硅二极管、锗二极管等，符号为三角形。

（2）二极管的工作原理是利用PN结的单向导通特性。

（3）略。

八、课后反思及拓展延伸1. 课后反思：本节课通过理论与实践相结合的方式，让学生掌握了二极管的知识。

但在实践操作环节，部分学生操作不够熟练，需要加强练习。

2. 拓展延伸：（1）了解二极管在电路中的应用。

（2）学习其他电子元件，如三极管、电容、电阻等。

（3）研究二极管在其他领域，如光电子、光通信等方面的应用。

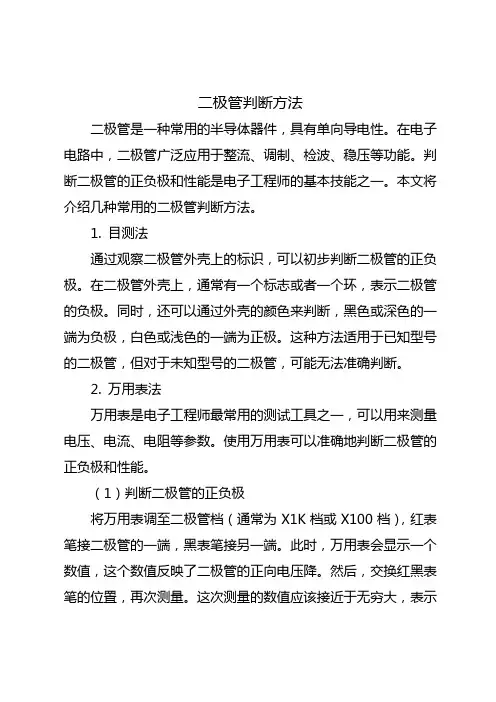

二极管判断方法二极管是一种常用的半导体器件，具有单向导电性。

在电子电路中，二极管广泛应用于整流、调制、检波、稳压等功能。

判断二极管的正负极和性能是电子工程师的基本技能之一。

本文将介绍几种常用的二极管判断方法。

1. 目测法通过观察二极管外壳上的标识，可以初步判断二极管的正负极。

在二极管外壳上，通常有一个标志或者一个环，表示二极管的负极。

同时，还可以通过外壳的颜色来判断，黑色或深色的一端为负极，白色或浅色的一端为正极。

这种方法适用于已知型号的二极管，但对于未知型号的二极管，可能无法准确判断。

2. 万用表法万用表是电子工程师最常用的测试工具之一，可以用来测量电压、电流、电阻等参数。

使用万用表可以准确地判断二极管的正负极和性能。

（1）判断二极管的正负极将万用表调至二极管档（通常为X1K档或X100档），红表笔接二极管的一端，黑表笔接另一端。

此时，万用表会显示一个数值，这个数值反映了二极管的正向电压降。

然后，交换红黑表笔的位置，再次测量。

这次测量的数值应该接近于无穷大，表示二极管处于截止状态。

根据这两个数值，可以判断二极管的正负极：数值较小的一端为正极，数值较大的一端为负极。

（2）判断二极管的性能在判断了二极管的正负极之后，可以使用万用表进一步判断二极管的性能。

将万用表调至二极管档，红表笔接二极管的正极，黑表笔接负极。

此时，万用表显示的数值应该接近于二极管的正向电压降。

然后，交换红黑表笔的位置，再次测量。

这次测量的数值应该接近于无穷大，表示二极管处于截止状态。

如果这两个数值相差较大，说明二极管的性能较差；如果这两个数值相差较小，说明二极管的性能较好。

3. 示波器法示波器是一种可以观察电压波形变化的工具，也可以用来检测二极管的性能。

将示波器的探头分别接在二极管的两端，观察示波器上的波形。

如果波形正常，说明二极管工作正常；如果波形异常，说明二极管可能存在问题。

这种方法适用于对二极管性能要求较高的场合。

4. 热敏电阻法热敏电阻是一种对温度敏感的电阻元件，其阻值随温度的变化而变化。

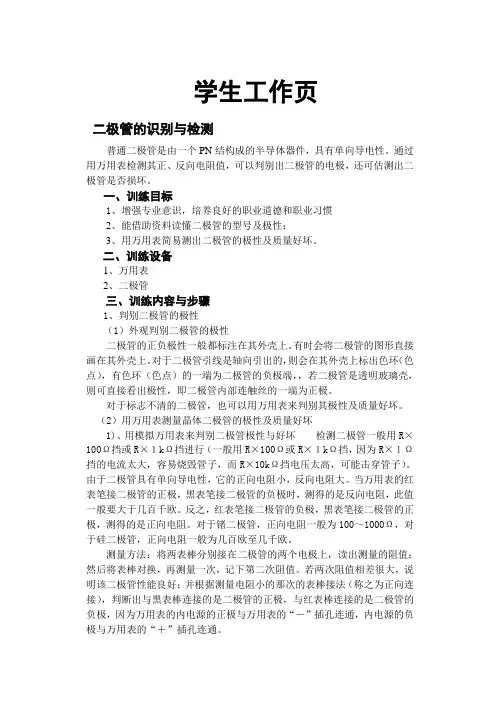

学生工作页二极管的识别与检测普通二极管是由一个PN结构成的半导体器件，具有单向导电性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

一、训练目标1、增强专业意识，培养良好的职业道德和职业习惯2、能借助资料读懂二极管的型号及极性；3、用万用表简易测出二极管的极性及质量好坏。

二、训练设备1、万用表2、二极管三、训练内容与步骤1、判别二极管的极性（1）外观判别二极管的极性二极管的正负极性一般都标注在其外壳上。

有时会将二极管的图形直接画在其外壳上。

对于二极管引线是轴向引出的，则会在其外壳上标出色环（色点），有色环（色点）的一端为二极管的负极端，，若二极管是透明玻璃壳，则可直接看出极性，即二极管内部连触丝的一端为正极。

对于标志不清的二极管，也可以用万用表来判别其极性及质量好坏。

（2）用万用表测量晶体二极管的极性及质量好坏1)、用模拟万用表来判别二极管极性与好坏检测二极管一般用R×100Ω挡或R×１kΩ挡进行（一般用R×100Ω或R×１kΩ挡，因为R×１Ω挡的电流太大，容易烧毁管子，而R×10kΩ挡电压太高，可能击穿管子）。

由于二极管具有单向导电性，它的正向电阻小，反向电阻大。

当万用表的红表笔接二极管的正极，黑表笔接二极管的负极时，测得的是反向电阻，此值一般要大于几百千欧。

反之，红表笔接二极管的负极，黑表笔接二极管的正极，测得的是正向电阻。

对于锗二极管，正向电阻一般为100～1000Ω，对于硅二极管，正向电阻一般为几百欧至几千欧。

测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换，再测量一次，记下第二次阻值。

若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法（称之为正向连接），判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极，因为万用表的内电源的正极与万用表的“－”插孔连通，内电源的负极与万用表的“＋”插孔连通。

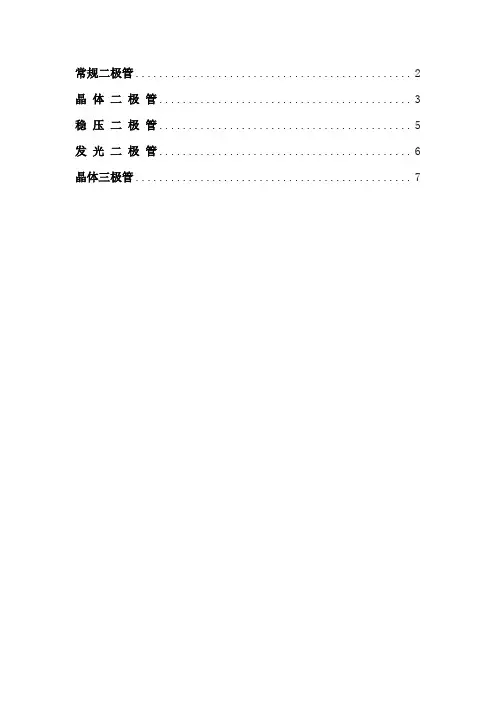

常规二极管 (2)晶体二极管 (3)稳压二极管 (5)发光二极管 (6)晶体三极管 (7)常规二极管应用在液晶显示器中的常规二极管主要有整流二极管、快恢复二极管、肖特基二极管、稳压二极管。

（1）整流二极管整流二极管的作用是将交流电转变成直流电。

常见的整流二极管有1N4001、1N5401等型号。

在电路中的文字符号为“V”或“VD”。

二极管整流电路一般都接在电源变压器的二次输出端或者220V的交流市电，通常是用四个二极管组成的桥式整流电路。

它的后级为滤波器，交流电经整流后，要求将交流成分滤得越干净越好，所以滤波电容器都是用大容量的电解电容器，一般容量为几百微法至几千微法。

整流电路工作频率较低，而通过二极管的电流较大，所以都用硅材料面接触型整流二极管。

整流二极管可用万用表进行检测。

维修时，如果测得的二极管正向电阻太大或反向电阻太小，都表明二极管的整流效率不高；如果测得正向电阻为无穷大，说明二极管的内部断路；若测得的反向电阻接近于零，则表明二极管已经击穿。

在液晶显示器的电源电路中，还会发现一种称为全波整流桥的组件（简称全桥组件）。

所谓全桥组件，是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件，主要分为长方体形、圆柱形、扁形和缺角方形四种，如图所示，其中，“～”为交流输入端“＋”、“－”为直流输出端。

图全波整流桥的组件（2）快恢复二极管液晶显示器的开关电源输出电路，不仅要求二极管有足够的耐压，还要求二极管具有良好的开关特J跬，即具有很短的反向恢复时间。

因此，输出电路的整流二极管必须使用通常所说的快恢复二极管。

反向恢复时间，是二极管由正向导通转为反向截止过程所需要的时间。

液晶显示器中通常使用耐压大于400V、整流电流大于1A的快恢复二极管，其反向恢复时间都是极短的，一般都小于0.5 μs。

维修时，若发现快恢复二极管损坏，不可采用普通的整流二极管进行代换。

这是因为，普通整流二极管的反向恢复时间较长（一般达几十微秒），当开关变压器输出的正向脉冲使二极管导通后，二极管还来不及反向截止，反向脉冲就已经涌来了，这势必造成较大的反向电流，使二极管结间温度上升，就使反向电流增大、耐压降低，最终导致二极管击穿。

各种各样的二极管识别方法和检测技巧一、二极管的作用与识别方法1.1 作用二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

二极管按用途分为：晶体二极管、双向触发二极管、高频变阻二极管、变容二极管、发光二极管、肖特基二极管。

1.2 识别方法二极管的识别很简单，小功率二极管的N极(负极)，在二极管表大多采用一种色圈标出来，有些二极管也用二极管专用符号标志为“P”“N”来确定二极管极性的，发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

1.3 测试注意事项用数字式万用表支测二极管时，红表笔接二极管的正极黑表笔接二极管的负极，此时测试得阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

1.4 故障特点二极管的故障主要表现在开路、短路和稳压不稳定。

在这3种故障中，前一种故障表现出电源电压升高；后顾之忧种故障表现为电源电压变低到零伏或输出不稳定。

二、二极管的测试方法2.1 检测小功率晶体二极管A.判别正、负电极(a)观察外壳上的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b)观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B.检测最高反向击穿电压。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

2.2 检测双向触发二极管将万用表置于相应的直流电压挡。

测试电压由兆欧表提供。

测试时，摇动兆欧表，万同样的方法测出VBR值。

最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。

2.3 瞬态电压抑制二极管(TVS)的检测A.用万用表测量管子的好坏对于单要极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。

二极管的判断与识别方法
二极管是一种常见的电子元件，用于控制电流的流向。

它通常由半导体材料制成，具有两个电极：正极和负极。

正极被标记为P端，负极被标记为N端。

判断一个二极管是否正常工作的最简单方法是使用万用表进行测试。

将万用表调至二极管测试档位，然后将二极管的两个引脚分别与万用表的两个探针相连接。

如果二极管是正常的，万用表上将显示出正常的导通或断路状态。

导通状态意味着电流可以从P端流向N端，而断路状态意味着电流无法流动。

你还可以使用一个电源和一个电阻来判断二极管的极性。

将电源的正极与二极管的P端相连，然后将电源的负极与二极管的N端相连。

如果二极管正常，电流将能够通过二极管，此时电阻上的电压会有一个明显的变化。

但是，如果二极管连接反了，电流将无法通过二极管，电阻上的电压则不会有变化。

你还可以通过二极管的外观特征来判断其类型。

常见的二极管有两种：有源区域在中间的点接触型二极管和有源区域在边缘的片状型二极管。

点接触型二极管的两个引脚之间会有一个小点，而片状型二极管的引脚则是平整的。

此外，不同型号的二极管还可能有不同的外形和标记。

总结一下，判断和识别二极管的方法有多种。

最简单的方法是使用
万用表进行测试，通过导通或断路状态来判断二极管是否正常。

此外，你还可以使用电源和电阻来判断二极管的极性。

此外，通过观察二极管的外观特征，如引脚形状和标记，也可以帮助你判断二极管的类型。

希望这些方法对你判断和识别二极管有所帮助。
