实验二极管和三极管的识别与检测实验报告

实训二二极管、三极管的判别与检测一、实训目的1.学会用万用表判别晶体二极管和三极管的管脚。

2.学会用万用表检测晶体二极管和三极管质量的好坏。

二、实训原理1.晶体二极管(1)晶体二极管（以下简称二极管）是内部具有一个PN结，外部具有两个电极的一种半导体器件。

对二极管进行检测，主要是鉴别它的正、负极性及其单向导电性能。

通常其正向电阻小为几百欧，反向电阻大为几十千欧至几百千欧。

(2)二极管极性的判别根据二极管正向电阻小，反向电阻大的特点可判别二极管的极性。

指针式万用表：将万用表拨到R⨯100或R⨯1k的欧姆档，表棒分别与二极管的两极相连，测出两个阻值，在测得阻值较小的一次测量中，与黑表棒相接的一端就是二极管的正极。

同理在测得阻值较大的一次测量中，与黑表棒相接的一端就是二极管的负极。

数字式万用表：红表笔插在“V·Ω”插孔，黑表笔插在“COM”插孔。

将万用表拨到二极管档测量，用两支表笔分别接触二极管两个电极，若显示值为几百欧，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极；若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。

(3)二极管质量的检测一个二极管的正、反向电阻差别越大，其性能就越好。

用上述方法测量二极管时，如果双向电阻值都较小，说明二极管质量差，不能使用；如果双向阻值都为无穷大，说明该二极管已经断路；如果双向阻值均为零，则说明二极管已被击穿。

在这三种情况下二极管就不能使用了。

2.晶体三极管(1)三极管的结构可以看成是两个背靠背的PN结，如图2-1所示。

对NPN管来说，基极是两个PN结的公共阳极，对PNP管来说，基极是两个PN结的公共阴极。

图2-1 晶体三极管结构示意图(2)三极管基极与管型的判别将指针式万用表拨到R⨯100或R⨯1k欧姆档，用黑表棒接触某一管脚，用红表棒分别接触另两个管脚，如表头读数都很小，则与黑表棒接触的那一管脚是基极，同时可知此三极管为NPN型。

实验一、晶体二极管、三极管的识别和检测一、实训目的1.学会使用指针式万用表测定并判断二极管、三极管的管脚与管子的好坏。

2.学会测定常用二极管、三极管的工作特性。

二、实训电路和工作原理1.二极管好坏的判断指针式万用表的“*”端（黑棒）为电流流出端，在测量电阻时黑棒极性为正，红棒极性为负，（参见图1.1）（万用表内部为多个电阻并联与调零电位器构成的组合电路，此处仅为示意图）。

用万用表测二极管时，通常将电阻档拨到R ×100或R ×1k 档。

一般二极管的正向（如图中（a ））电阻为几百欧，反向（如图中（b ））电阻为几百千欧。

若二极管正向电阻很小，表明二极管内部已短路。

若正反向电阻都很大，则表明二极管内部已断路。

2.三极管好坏的判断1）检测PNP 型三有极管：用指针式万用表的R*1K 档，分别测量三极管的集电结的反向电阻跟正向电阻和发射结的反向电阻跟正向电阻。

将集电结跟发射结的正反向电阻比较，如果集电结，发射结的反向电阻小于正向电阻，且集电结跟发射结的正向电阻相等，则该PNP 型三极管正常。

2）检测NPN 型三极管：用指针式万用表的R*1K 档，分别测量三极管的集电结的反向电阻跟正向电阻和发射结的反向电阻跟正向电阻。

将集电结跟发射结的正反向电阻比较，如果集电结，发射结的反向电阻大于正向电阻，且集电结跟发射结的正向电阻相等，则该NPN 型三极管正常。

3.二极管性能的测定图1.2为二极管性能测试电路。

图中R 为限流电阻，R=200Ω。

图1.1 应用指针式万用表测试二极管xR4.三极管输出特性的测试1）三极管的输出特性是指在基极电流B i 一定的条件下，()C CE i f u =的关系。

其测试电路如图1.3所示。

2）NPN 三极管9013主要参数： 集电极最大功率 /CM P mW 400 集电极最大电流 /CM I mA 500mAi/V/图1.3 二极管伏安特性曲线集电极-发射极击穿电压 ()/CEO BR U V 25 集电极-发射极穿透电流 /CEO I mA 0.5 集电极-发射极饱和电压 ()/CE sat U V 0.6 截止频率 /T f M H z 150 电流放大倍数 β 64～144 三、实训设备1.电源与仪器：直流可调稳压电源、直流电源、电压表、毫安表、微安表（或万用表的A u 档）、万用表。

图1 二极管外型图 实验一 常用半导体器件的识别与简单测试一． 实验目的1．掌握用万用表判别二极管的极性。

测量二极管的正向压降及稳压管的稳压值。

2．掌握用万用表判别三极管的类型和e 、b 、c 三个管脚。

二． 预备知识半导体二极管和三极管是组成分立元件电子电路的核心器件。

二极管具有单向导电性，可用于整流、检波、稳压、混频电路中。

三极管对信号具有放大作用和开关作用，它们的管壳上都印有规格和型号。

（一）．二极管的识别与简单测试1．普通二极管的识别与简单测试普通二极管一般为塑料封装和金属封装两种，它们的外壳上均印有型号和标记。

标记箭头所指方向为阴极，如图1所示。

国外的产品一般在阴极端印有一个标记。

若遇到型号标记不清或不能确定其极性时，我们可以借助数字万用表的“”档作简单判别。

测量原理：该挡测量时输出一个恒定电流约为1mA ，显示值为二极管正向压降近似值，单位是mV ；显示溢出数“1”，表示无穷大。

具体做法是：用红、黑两表笔分别接触二极管的两个引脚。

假如先显示溢出数“1”(反向)，再交换两表笔．必然为正向测试。

假设显示的读数为617。

这说明：①二极管是好的。

②二极管的正向压降为617mV 即 O.617 V 。

③显示正向压降时，红表笔所接的引脚为二极管的正极，黑表笔所接则为负极。

假如两次测量均显示溢出数“1”或两次均有较小的压降读数的话，表明该二极管已损坏。

在数字万用表中，“”挡和欧姆档红表笔是高电位，黑表笔低电位，正好与指针式模拟万用表相反。

2．特殊二极管的识别与简单测试特殊二极管的种类较多，在此我们只介绍两种常用的特殊二极管。

①．发光二极管(LED)发光二极管通常是用砷化镓、磷化镓等制成的一种新型器件。

它具有工作电压低、耗电少、响应速度快、抗冲击、耐振动、性能好以及轻而小的特点，被广泛应用于单个显示电路或作成七段矩阵式显示器。

而在电路实验中，常用作逻辑显示器。

发光二极管的电路符号如图2（a ）所示。

光敏二极管特性测试实验一、实验目的1.学习光电器件的光电特性、伏安特性的测试方法；2.掌握光电器件的工作原理、适用范围和应用基础。

二、实验内容1、光电二极管暗电流测试实验2、光电二极管光电流测试实验3、光电二极管伏安特性测试实验4、光电二极管光电特性测试实验5、光电二极管时间特性测试实验6、光电二极管光谱特性测试实验7、光电三极管光电流测试实验8、光电三极管伏安特性测试实验9、光电三极管光电特性测试实验10、光电三极管时间特性测试实验11、光电三极管光谱特性测试实验三、实验仪器1、光电二三极管综合实验仪 1个2、光通路组件 1套3、光照度计 1个4、电源线 1根5、2#迭插头对（红色，50cm） 10根6、2#迭插头对（黑色，50cm） 10根7、三相电源线 1根8、实验指导书 1本四、实验原理1、概述随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。

光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。

光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。

从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。

从对光的响应来分，有用于紫外光、红外光等种类。

不同种类的光敏二极管，具胡不同的光电特性和检测性能。

例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。

这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。

又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。

因此，在使用光敏二极管进要了解其类型及性能是非常重要的。

实验一万用表测量二极管、三极管一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法。

1.熟练掌握用指针式万用表测量普通二极管和三极管。

2.熟练掌握用数字万用表测量普通二极管和三极管。

二、主要元件及仪器1、MF-47指针式万用表2、VC890D数字万用表3、1N4001～1N4007系列普通整流二极管4、1N4735（6.2V）、1N4738(8.2V)稳压二极管5、9011～9014小功率晶体三极管二、实验原理（一）指针式万用表测量二极管：二极管参数的测试可用晶体管图示仪，或其它仪器进行测试。

在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。

初学者在业余条件下可以使用万用表测试二极管性能的好坏。

测试前先把万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管，也不要用RX10K，该档电压太高，可能击穿管子），再将红、黑两根表笔短路，进行欧姆调零。

正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。

若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般小功率锗管的正向电阻为1KΩ左右，硅二极管约为5KΩ左右。

一般正向电阻越小越好。

若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。

短路和断路的管子都不能使用。

反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

一般小功率锗管的反向电阻为几十KΩ，硅二极管约为500KΩ以上。

1.普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

（1）极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

二极管和三极管实验报告篇一：实验二晶体二极管和三极管的简单测试实验二晶体二极管和三极管的简单测试一、实验目的1. 学习使用万用表检测晶体二极管和晶体三极管的好坏及判别管脚。

2. 加深巩固对元器件特性和参数的理解。

二、实验器材万用表： 500型一只二极管： 1N4001—1N4007型一只三极管： 9012（PNP型硅管）、9013（NPN型硅管）各一只质量差和坏的各类二极管、三极管若干只电阻：100K 一只三、实验原理内容及步骤晶体二极管和晶体三极管是电子电路和电子设备中的基本器件，为了能正确的加以选用，必须了解它们的特性、参数以及测试方法，这里介绍使用万用表检测的方法。

使用万用表对器件进行检测时，一般应使用该表的R×1K或R ×100档，用其它档位会造成晶体管损坏。

还应注意，指针式万用表欧姆档红表笔正端（＋）接表内电池的负极，而黑表笔负端（－）接表内电池的正极。

（一）利用万用表测晶体二极管1、判别二极管的极性将万用表欧姆档的量程拨到R×1K、R×100档，并将两表笔分别接到二极管两端。

如图1—1所示。

如果二极管处于正向偏置，呈现低电阻，表针偏转大，此时万用表指示的电阻小于几千欧,若二极管处于反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几百千欧以上。

正向偏置时，黑表笔所接的那一端是二极管的正极。

图2—12、判别二极管好坏测得二极管的正向电阻相差越大越好，若测得正反向电阻均为无穷大，则表明二极管内部断路。

如果测得正、反向电阻均为零，此时表明二极管被击穿或短路。

（二）用万用表测发光二极管发光二极管和普通二极管一样具有单向导电性，正向导通时才能发光。

发光二极管在出厂时，一根引线做得比另一根引线长，通常，较长引线表示正极（＋），另一根为负极（－）。

1、判别发光二极管的极性将万用表欧姆档的量程拨到R×10K档。

测量方法与测量普通二极管一样。

2、判别发光二极管的好坏将万用表欧姆档的量程拨到R×10K档。

实验五二极管及三极管电路
一、实验目的
1、掌握二极管正向特性和反向特性的测试
2、掌握二极管的线性模型电路
3、掌握三极管的特性测试
二、实验设备与软件
安装好Multisim软件的PC机一台
三、实验原理
1、二极管的正向特性和反向特性
2、二极管的线性模型
3、三极管的输出特性
四、实验结果
1、二极管参数测试
1）二极管正向特性测试电路
2）二极管正向特性仿真测试数据
3）二极管反向特性测试电路
4）二极管发向特性仿真测试数据
2、二极管电路分析仿真
1）二极管实验电路
2）二极管双向限幅电路
3）二极管双向限幅电路的输出电压波形。

实验二极管和三极管的识别与检测一、实验目的1•熟悉晶体二板管、三段管的外形氏引脚识别方法。

2•熟悉半导体二枕管和三:枕管的类别、型号尺主要性能参數。

3•学握用万用表判别二枕管和三枕管的牧性氏其性能的好坏。

二、实验仪踣1.万用衰2.不同规格、类型的半导体二枚管和三牧管若干。

三、实验步骤及内容1•利用万用表测试晶体二机俊(1)鉴别正负檬性机械万用裘此其欧姆档的内部等效电路如图所示。

图中E为裘內电源，r为等效内阻，1为被测回路中的实际电流。

由图可见，黑表笔接表內电源的正端，红表笔接裘内电源的负端。

将万用表欧姆档的量程拨到RxlOO或/?X1K档, 并将两表笔分别接到二枕管的两端如图所示，即红表笔接二枕管的负枕，而黑表笔接二•枚管的正枳，则二枚管处于正向偏虽状态，因而呈现出低电阻，此时万用表指示的电沮通常小于几千欧。

反之，若将红裘笔接二枕管的正牧，而黑表笔接二枕管的负段，则二枚管被反向偏虽，此时万用表指示的电阻值将达几百千欧。

电阻大(2)测试性能将万用表的黒表笔接二牧管正枕，红丧笔接二裤管员枕，可测得二枕管的正向电阻，此电阻值一般在几千欧以下为好。

通常要求二枕管的正向电阻愈小愈好。

将红表笔接二牧管正牧，黑表笔接二牧管负秋，可测出反向电阻。

一般要求二枕管的反向电阻应大于二百千欧以上。

若反向电阻太小，则二裤管失去单向导电作用。

如杲正、反向电阻都为无穷大，裘明管于巳断路；反之，二者都为零，丧明管于短路。

2.利用万用表测试小功率晶体三极管(0判定基枕和管子类型由于基枕与发射牧、杀积与褒电枚之间，分别是两个PN结，而PN结的反向电阻債很大，正向电阻值很小，闵此，可用万用裘的7?xlOO或Rx\K档进行测试。

先将黑表笔接晶体管的某一枚，然后将红表笔先后接其余两个枚，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基枕，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基枚。

若两次测得的阻值为一大一小，则黑表笔所接的电枚不爱三枕管的基枕，应另接一个电枚重新测量，以使确定管子的基枚。

任务Ⅱ.1二极管器件的认识与检测教学目的☆熟悉常用二极管的分类、用途。

☆熟悉常用二极管参数识别。

☆掌握利用数字存储半导体管特性图示仪和万用表检测及故障的判断方法。

知识能力一、二极管的结构及符号将PN结加上金属引脚和外壳后，就成了二极管，如图Ⅱ-1（a）所示，图Ⅱ-1（b）是它的符号。

二极管内部就是一个PN结，我们将与P区相连的电极称正极，与N区相连的电路称为负极，由于PN结具有单向导电性，所以二极管也具有单向导电性。

二极管按材料不同分硅和锗二极管；按其结构不同可分为点接触型和面接触型两类。

图Ⅱ-1 普通二极管的结构与符号图Ⅱ-2 常见二极管的外形二极管的实际种类较多，这样电路中的成品元件在外形上有较大区别。

如图Ⅱ-2所示为常见二极管的外形。

如何从元件形式上区分正负极，是我们首先关注的。

外表上看，对于锥形二极管来说，锥端为负极，圆端为正极，如图Ⅱ-2(b)所示；对于圆柱形二极管来说，常在一端用色环或色点表示负极，另一端为正极，如图Ⅱ-2(a)、(d)、(e)所示；对于球冠形二极管，如图Ⅱ-2(f)、(g)所示，长脚表示正极，短脚表示负极。

二极管的种类与用途较多，为在绘制电路图时便于区分与描述，人为规定了二极管的图形符号。

对于不同种类的二极管，规定了不同的符号。

如图Ⅱ-3所示为几种二极管图形符号。

图Ⅱ-3 二极管图形符号二、二极管的主要性能参数二极管的特性可以通过其参数来描述，实际应用中可以通过元器件手册来查找，并依据参数合理选择二极管。

二极管参数较多，常用的有最高反向电压、最大整流电流、反向电流、最高工作频率等参数。

1. 最大整流电流I F最大整流电流是一项普通参数，指二极管长期运行时允许通过的最大正向平均电流。

使用时如果超过这一值，将有可能烧坏二极管。

不同二极管的最大整流电流是不同的，例如2CZ56D型最大整流电流为3A，2CZ83D型最大整流电流为0.3A。

在实际中，只要知道了电流的耗电电流，就可以与最大整流电流参数比较，从而选用合适型号的管子。

二极管和三极管实验报告一、实验目的二、实验器材1.二极管（1N4148）2.三极管（9018）3.变阻器（五圈电位器）4.直流电源（5V）5.球状指示灯6.电流表（量程为2A）7.电压表（量程为10V）8.多用表（用于测量电路参数）三、实验原理1.二极管：二极管是一种只有正向导通的二端器件。

当二极管的正向电流超过其阈值电压时，二极管开始导通。

正向导通时，二极管的电流和电压的关系可以由：I=I_s*(e^(V/V_t)-1)近似描述，其中I_s为反向饱和电流，V为二极管正向电压，V_t为热电压常数。

2.三极管：三极管是一种三端器件，通常用于放大和开关电路。

三极管的三个引脚分别为基极（B）、发射极（E）和集电极（C）。

三极管可以根据不同的外部电路连接方式分为三种工作状态：放大状态、截止状态和饱和状态。

四、实验步骤1.二极管特性实验：a.将二极管与电流表和直流电源连接，保证二极管正极连接到电流表正极，负极连接到电流表并与直流电源负极相连。

调节直流电源的电压值，记录对应的电流和电压值。

b.以电流为横轴，电压为纵轴，画出二极管的IV特性曲线。

2.三极管放大特性实验：a.将三极管与电流表、电压表、电位器和直流电源连接，将三极管的基极通过电位器与直流电源的正极相连，将三极管的发射极通过电流表与电源的负极相连。

同时，将三极管的发射极和集电极通过直流电源和球状指示灯相连。

b.调节电位器的电阻值，观察球状指示灯的明暗情况及电流表、电压表的数值变化。

c.绘制不同基极电压下，球状指示灯亮度与电压的关系曲线。

五、实验结果及分析1.二极管特性实验结果：根据实验数据绘制的IV特性曲线可以看出，在正向电压范围内，二极管的电流与电压成指数关系。

在反向电压下，电流非常小，可以忽略不计。

2.三极管放大特性实验结果：实验结果显示，三极管的工作状态取决于基极电压的调节。

当基极电压小于截止电压时，三极管处于截止状态，此时球状指示灯不亮；当基极电压大于截止电压，但小于饱和电压时，三极管处于放大状态，此时球状指示灯亮度与电压呈线性关系；当基极电压大于饱和电压时，三极管进入饱和状态，球状指示灯亮度不再随电压变化。

第1篇一、实验目的1. 掌握常用电子元件的识别与参数测量方法。

2. 学习使用万用表等仪器进行电子元件参数的测量。

3. 了解不同类型电子元件的特性和应用。

二、实验内容本次实验主要测量以下电子元件的参数：1. 电阻2. 电容3. 二极管4. 三极管三、实验原理1. 电阻测量：通过万用表的电阻测量功能，根据欧姆定律（U=IR）计算出电阻值。

2. 电容测量：通过万用表的电容测量功能，根据电容的充放电原理和RC时间常数计算出电容值。

3. 二极管测量：通过万用表的二极管测试功能，测量二极管的正向压降和反向电阻，判断其极性和性能好坏。

4. 三极管测量：通过万用表的hFE测试功能，测量三极管的电流放大倍数，判断其类型和三个管脚（e、b、c）。

四、实验仪器与设备1. 数字万用表2. 电阻3. 电容4. 稳压二极管5. 整流二极管6. 发光二极管7. 三极管五、实验步骤1. 电阻测量：- 将万用表调至电阻测量挡位。

- 将红表笔和黑表笔分别接触到电阻的两端。

- 读取万用表显示的电阻值。

2. 电容测量：- 将万用表调至电容测量挡位。

- 将红表笔和黑表笔分别接触到电容的两端。

- 读取万用表显示的电容值。

3. 二极管测量：- 将万用表调至二极管测试挡位。

- 将红表笔和黑表笔分别接触到二极管的正负极。

- 读取万用表显示的正向压降和反向电阻值，判断二极管的极性和性能好坏。

4. 三极管测量：- 将万用表调至hFE测试挡位。

- 将红表笔和黑表笔分别接触到三极管的e、b、c三个管脚。

- 读取万用表显示的电流放大倍数，判断三极管的类型。

六、实验结果与分析1. 电阻测量：- 测量结果与标称值基本一致，说明电阻参数测量准确。

2. 电容测量：- 测量结果与标称值基本一致，说明电容参数测量准确。

3. 二极管测量：- 正向压降和反向电阻值符合二极管特性，说明二极管性能良好。

4. 三极管测量：- 电流放大倍数符合三极管类型，说明三极管性能良好。

七、实验结论1. 通过本次实验，掌握了常用电子元件的识别与参数测量方法。

光敏二（三）极管特性试验一、实验目的了解光敏二极管的光照特性和光敏三极管的光谱特性及伏安特性等基本特性。

二、实验原理略三、需用器件与单元主机箱、安装架、普通光源、各种滤光镜、光电器件实验（一）模板、0~12V可调直流电压源、-12V~+12V可调直流电压源、光敏二极管和光敏三极管四、实验步骤1、光敏二极管光照特性的测试光敏二极管工作电压为5V（某定值）时，它的光电流I随光照度E变化而变化。

按图正确连接实验装置后，根据表4-1测量数据并作I—E曲线图4-1。

分析：在一般加了反向偏压的情况下，只要偏置电压达到某值，扩散电流被抑制，输出电流为光电流和反向饱和电流之和。

当光照度E达到一定大小时，反向饱和电流远小于光电流可忽略不计。

因此，可认为光电流与光照度成线性关系。

由图4-1可知，当E大于或等于50Lx时，I—E曲线可近似认为成线性。

2、光敏三极管的光谱特性测试光敏三极管在一定偏置电压下，对等能量但波长不同的光源所产生的光电流大小不同。

本实验易某功率为基准，更换光源前端盖的滤光片获得不同波长的光源。

按图正确连线后，测量不同波长的光源以相同功率照射光敏三极管时的电流值，填入表5-1并作曲线图5-1。

分析：光敏三（二）极管的光谱特性主要取决于所采用材料的禁带宽度，同时也与结构工艺密切相关。

对不同材料构成的器件一般有特定一个光谱响应峰值，在此峰值外的波段区光电流迅速衰减。

由图5-1可知，本实验所用光敏三极管的光谱响应峰值应大于600nm，位于长波段区。

3、光敏三极管的伏安特性测试分析：在理论上，光敏三极管的伏安特性有两个特点：（1）、在光照度低时，伏安特性比较均匀，而随着光照度增加，曲线变密。

这是因为电流放大倍数与光照度有关，随着照度的增加，放大倍数下降，导致光电流下降；在强光照度下，光电流与照度不呈线性。

虽然本实验所取照度差值不大，但观察表5-2在相同电压下，将10Lx与20Lx的光电流差值跟20Lx与30Lx的作比较，会发现随着光照度从10Lx增大倒30Lx过程中，电流增大差值减小，即电流放大倍数下降。

第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。

二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。

本实验主要介绍常用电子元件的识别方法和检测技巧。

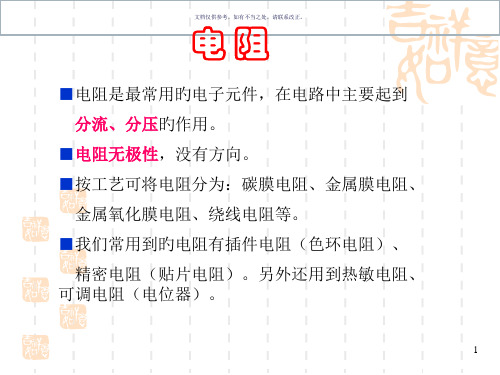

1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。

电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。

2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。

电容的容量单位有法拉（F）、微法拉（μF）等。

3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。

电感的单位有亨利（H）、毫亨利（mH）等。

4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。

5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。

三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。

根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。

2. 识别电容：观察电容的外观，识别其容量标识。

根据容量标识，确定电容的容量和耐压值。

3. 识别电感：观察电感的外观，识别其电感值和单位。

根据电感值和单位，确定电感的电感量。

4. 识别二极管：观察二极管的外观，识别其正负极。

使用万用表测量二极管的正向压降，判断其性能。

5. 识别三极管：观察三极管的外观，识别其三个电极。

使用万用表测量三极管的放大倍数，判断其类型。

6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。

五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。

2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。

二极管和三极管实验报告
权威有深度
一、实验目的
1、搞清楚二极管的特性；
2、搞清楚三极管的特性；
3、熟悉二极管和三极管的测量方法；
4、分析二极管和三极管特性曲线；
5、掌握二极管和三极管应用。

二、实验原理
1、二极管特性分析
二极管具有一个PN结，P部分是正极，N部分是负极，受电路电压的作用，在PN结的压降力等差的作用下，二极管会产生外部电势差，由此产生一定的集电极电流，而排斥极电流则为零。

2、三极管特性分析
三极管是一种复合型的半导体器件，其内部包含了PNP和NPN的双层结构，具有基极（B）、发射极（E）和集电极（C）三个端子，可以实现电子设备中的功率放大及信号处理功能，是电子设备中重要的控制元件。

三、实验步骤
1、首先准备相关仪器和电子元件：示波器、函数发生器、电源和二极管和三极管等；
2、安装电路：示波器、函数发生器、电源和二极管或三极管以及其它元件等；
3、测量二极管或三极管特性曲线：
（1）调节函数发生器，用不同的频率和幅度输出正弦波；
（2）调节示波器，检测电流输出的波形；
（3）表示电压和电流关系的特性曲线；。

实验二二极管和三极管的特性与识别学号：012301224143 姓名：余忠卿实验目的1.熟悉二极管及三极管2.了解二极管及三极管的特性及作用3.学会判断二极管及三级管的极性一、实验内容1.认识二极管及三级管2.判断二极管的极性及三极管的EBC极3.掌握二极管及三级管的特性及作用二、实验报告1.二极管及三级管的极性判别晶体二极管的正、负极可按下列方法来判别：1．看外壳上的符号标记：通常在二极管的外壳上标有二极管的符号。

标有三角形箭头的一端为正极，另一端为负极。

2．看外壳上标记的色点：在点接触二极管的外壳上，通常标有色点（白色或红色）。

除少数二极管（如2AP9、2AP10等）外，一般标记色点的这端为正极。

3．透过玻璃看触针：对于点接触型玻璃外壳二极管，如果标记已磨掉，则可将外壳上的漆层（黑色或白色）轻轻刮掉一点，透过玻璃看那头是金属触针，那头是N型锗片。

有金属触针的那头就是正极。

4．用万用表R*100或R*1K档，任意测量二极管的两根引线，如果量出的电阻只有几百欧姆（正向电阻），则黑表笔（既万用表内电池正极）所接引线为正极，红表笔（既万用表内电源负极）所接引线为负极。

（见图5）（1）如果测得的二次结果，阻值均很小，接近零欧姆时，说明被出二极管内部PN 结击穿或已短路；反之如二次阻值均极大（接近），则说明该二极管内部已断路，这两种情况都属于二极管已损坏，不能使用。

（2）如果不知道该被测二极管是硅管还是锗管，这时再借助于一节干电地，就可以很快地加以判断。

方法是在干电池（1.5V ）的一端串一个电阻（约lk ），同时按极性与二极管相接，使二极管正向导通，这时用万用表测量二极管两端的管压降，如为0.6～0.8 V 即为硅管，如为0.2～0.4 V 即为锗管。

具体方法如表3-2表3-2 二极管简易测试方法5． 用电池和喇叭来判别二极管的正、负极：如图6所示。

将一节电池和一个喇叭（或耳机）与被测二极管构成串联电路。
