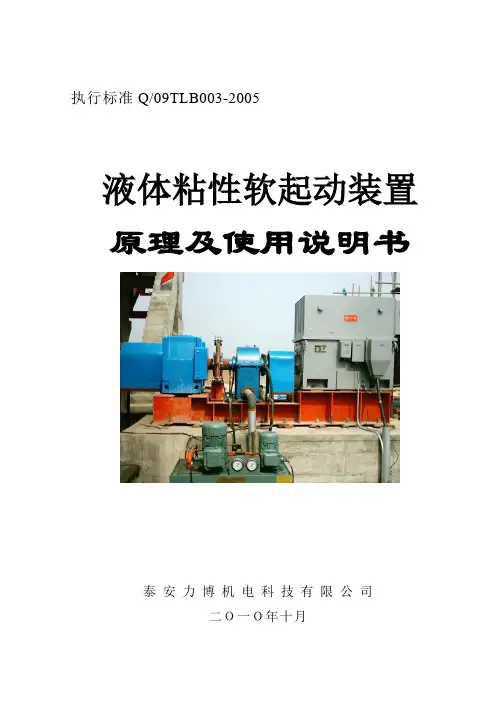

泰安力博Y N R Q D变频液体粘性软起动装置说明书-CAL-FENGHAI.-(YICAI)-Company One1执行标准Q/09TLB003-2005液体粘性软起动装置原理及使用说明书泰安力博机电科技有限公司二Ｏ一Ｏ年十月目录1 概述 .................................................................................................................... 错误!未定义书签。
产品特点..................................................................................................................... 错误!未定义书签。
主要用途..................................................................................................................... 错误!未定义书签。
液体粘性软起动系统的选用型号含义..................................................................... 错误!未定义书签。
工作条件..................................................................................................................... 错误!未定义书签。
对环境影响................................................................................................................. 错误!未定义书签。
2. 结构特征与工作原理 ......................................................................................... 错误!未定义书签。
系统组成 ..................................................................................................................... 错误!未定义书签。
机械系统结构及工作原理 ........................................................................... 错误!未定义书签。
电气控制系统 ............................................................................................... 错误!未定义书签。

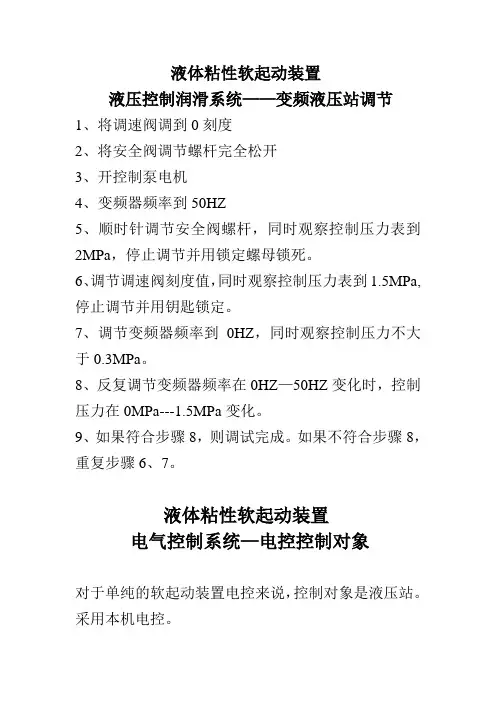

液压控制润滑系统(可以根据用户要求调整设计) .................................... 错误!未定义书签。
工作液体 ...................................................................................................... 错误!未定义书签。
液体粘性软起动装置起动过程工作原理.................................................................. 错误!未定义书签。
3.主要技术参数 ..................................................................................................... 错误!未定义书签。
4. 液体粘性软起动装置的外形尺寸 ....................................................................... 错误!未定义书签。
5 .液体粘性软起动装置的安装调试与使用操作..................................................... 错误!未定义书签。
6故障分析与排除.................................................................................................. 错误!未定义书签。
7安全保护装置及事故处理................................................................................... 错误!未定义书签。
8保养与维修......................................................................................................... 错误!未定义书签。
9运输与贮存......................................................................................................... 错误!未定义书签。
10开箱及检查 ....................................................................................................... 错误!未定义书签。
11订货要求........................................................................................................... 错误!未定义书签。
12其他 .................................................................................................................. 错误!未定义书签。
1 概述产品特点液体粘性软起动装置作为国家“十五攻关”项目提出，是我国目前急需解决的新技术之一。
泰安力博机电科技有限公司自主研制开发的YNRQD型液体粘性软起动装置，极好地解决了带式输送机的起动问题，具有以下优点：(1) 能够使大功率电动机空载起动，以减小对电气和机械的冲击；(2) 解决了带式输送机的重载起车问题；(3) 液体粘性软起动装置能够提供可调的、平滑的、无冲击的起动力矩；(4) 根据输送机的特点，可以设定起动曲线；(5) 正常工作状态下，系统工作效率高，功率损耗小；(6) 与电动机具有良好的匹配特性，能充分利用电动机的最大力矩；(7) 需要时可以实现多电动机驱动功率相互平衡；(8) 可以实现输送机的无级调速，以满足不同的工作需要；(9) 在输送机过载时能实现自动过载保护功能；(10) 适合应用于煤矿井下防爆要求的场合。
主要用途液体粘性软起动装置可广泛地用于煤矿井下带式输送机和起重运输机械、工程机械、军工机械、风机、水泵等机械产品的软起动、调速和软制动过程；能极大地改善和提高机械设备的起动、运行和停车性能，很好地消除对电气和机械设备的冲击，实现主机设备过载自动保护、功率均衡等功能，提高机械的工作效率和工作可靠性，节省能源，降低设备使用成本。
液体粘性软起动系统的选用型号含义YNRQD－□／□额定转速（r/min）传递功率（kW）液体粘性软起动工作条件(1) 工作环境温度不大于+40℃；(2) 无显着摇摆和剧烈振动、冲击的场合； (3) 环境内无足以锈蚀金属的气体和尘埃；(4) 周围空气中的可燃性气体、煤尘等不得超过《煤矿安全规程》的安全含量。
对环境影响液体粘性软起动装置采用了先进的设计方法和制造工艺，工作安全可靠，工作噪声小，对环境无污染，工作效率高，是节省能源，降低消耗的高科技产品。
2. 结构特征与工作原理系统组成液体粘性软起动装置由机械系统、液压控制润滑系统和配套电控系统三部份组成。
2.1.1机械系统结构及工作原理机械系统结构如图1所示。
液体粘性软起动装置是利用液体的粘性即油膜剪切力来传递扭矩的，其结构如图1所示，其结构主体由主、从动轴，主、从动摩擦片，控制油缸、弹簧、壳体及密封件等组成。
当主动轴带动主动摩擦片旋转时，通过摩擦片之间的粘性流体形成油膜带动从动摩擦片的旋转，改变控制油缸中的油压大小可以调节主、从动摩擦片之间的油膜厚度，从而改变从动摩擦片输出的转速和扭矩的大小，实现带式输送机各项驱动要求和可控软起动功能。
液体粘性软起动系统的传矩方程为：()()()444412121122n n M R R R R i h h πωμπωμ⋅⋅⋅⋅∆⋅⋅=-=-- (1) 式中 ω1——主动摩擦片的角速度，rad/s ；1— 输入轴;2—壳体；3—控制油缸；4——弹簧；5—主动摩擦片；6—从动摩擦片；7—输出轴图1 液体粘性软起动系统机械结构图控制油μ——流体的动力粘度，Pa·s；n——油膜数；h——油膜厚度，m；R2——主、从动摩擦片的接触面外径，m；R1——主、从动摩擦片的接触面内径，m；i——主、从动摩擦片的旋转速度比。
由式(1)可知，对于一定结构的液体粘性软起动装置，其输出扭矩与主、从动摩擦片的角速度差△ω成正比，与油膜厚度h成反比；所以通过调节油膜厚度可以方便地调节输出扭矩和角速度差，从而达到调速目的。
2.1.2电气控制系统由于大功率带式输送机多采用多机驱动方式，因此我们设计多台电机共同驱动的电气综合控制系统，电气控制系统采用我公司配套的矿用防爆电控装置。
其主要控制内容有：通过输送带速度与液体粘性软起动装置输出转速比较，来决策输送带与驱动滚筒之间是否打滑和超速保护；通过计算机决策对液体粘性软起动装置的比例阀电流进行闭环控制，实现多机间的功率平衡调整；通过综保控制箱可以采集输送机沿线停车、输送带跑偏、温度、烟雾、撕带、断带、堆煤等故障保护信号。
起停车按钮主要有：输送机起车报警、输送机正常起车、输送机正常停车、输送机紧急停车。
应用于输送机的电气控制系统的接线原理图根据用户要求另行专门提供。
