QJR系列矿用隔爆兼本质安全型软起动器使用说明书上海佳洲防爆电器有限公司使用前请认真阅读本说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求和内容进行编制。
产品执行Q/JZ001-2011、MT/T943-2005和GB3836-2000等标准。
一、概述1、产品特点矿用隔爆兼本质安全型软起动器（以下简称软起动器）是机电一体化的新技术产品，该产品适用于交流380V、660V、1140V的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。
它具有起动电流小，起动速度平稳可靠，保护功能齐全，是我公司自行设计、开发的高技术产品。
在矿用隔爆兼本质安全型真空电磁起动器的基础上，改直接起动或停止为软起动或软停止，降低了起动电流（由4Ie-7Ie改善为0.5Ie-4Ie可调），减少了起动时冲击电流对电网及负载的冲击。
它用软件控制方式来平滑起动电机，一方面以软件控强电，另一方面使电动机转速由慢到快逐渐上升到额定转速，有效解决了直接起动或自耦降压起动、Y/Δ转换、降压起动造成的起动时瞬时电流尖峰冲击，起动二次冲击电流对负载产生冲击转距，当电网电压下降可能造成电机堵转等诸多问题，是传统的矿用隔爆本质安全型真空电磁起器的理想替代产品。
该产品采用全中文宽屏显示、并具有漏电闭锁、断相、过压、欠压、、过载、三相不平衡、短路等保护功能，并能储存相应的故障信息，以及运行电流，电压故障等工作状态信息。
2、主要用途及适用范围本起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备实行软起动。
起动器可以就地、远距离起动、停止控制，及联机控制等多种方式；额定电压为1140V、660V、380V，频率是50Hz，额定电流在400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。
![软启动说明书xld中文手册20041127[1]](https://uimg.taocdn.com/4ead7da8f021dd36a32d7375a417866fb84ac0f0.webp)
目录1.介绍 (2)1.1总述 (2)1.2技术指标和性能 (2)2.安装 (4)2.1接收与启封 (4)2.2场所要求 (5)2.3部件检查 (5)2.4注意： (5)2.5安装和清洁 (5)3.电机过载保护 (6)3.1电子式过载保护 (6)3.2过载等级跳闸曲线 (7)4.连接 (9)4.1电源接线 (9)4.2控制器接线 (9)4.3外部互锁 (11)5.调整................................................................................................................错误！未定义书签。
5.1介绍 (11)5.2数字操作界面 (11)5.3显示模式 (12)5.4XLD系列软起动器的功能明细 (13)5.5更换印刷电路板 (38)6起动 (31)6.1快速起动 (31)7故障状态 (33)8．故障检修 (34)8．1故障分析 (34)8．2可控硅测试步骤 (36)8．3更换可控硅 (37)附录1：斜坡设定细解 (40)1. 介绍1.1 总述XLD系列数字可编程降压软起动器主电路由6个可控硅组成，具有特殊的反振荡电路、良好的电压／电流斜坡软起动特性。
重载型设计可以承受500%的满负荷电流(FLA)60秒。
XLD的特点是平滑、无级斜坡控制，因而减少起动电流，减少了机械拖动部件的过度磨损。
XLD装有容易识别的诊断指示灯及可编程设定的操作键盘，用于理想的频繁起动系统，这种优良的软起动系统包括了其它类型软起动器通常需要附加购买的一些功能。
XLD标准可调量包括起动转矩、斜坡时间、限流、双斜坡、还有软停车等。
通过简单的调整这些参数就可以使电动机的特性与所拖动的机械特性相匹配，从而控制了负载的加速过程。
XLD 系列包括两级的电子过载保护、可控硅短路保护，电源断相保护。
控制电压出厂时设置为220伏。
软启动器说明书软启动器是一种方便用户在计算机上快速启动应用程序或访问特定功能的工具。
它通常提供一个可自定义的界面，其中包含了用户经常使用的程序快捷方式和操作按钮。
以下是软启动器的使用说明书：1. 安装软启动器：将软启动器的安装程序下载到计算机上，并按照安装向导的指示进行安装。
安装完成后，软启动器会在计算机的任务栏或桌面上显示一个图标。
2. 配置快捷方式：双击软启动器的图标，打开软启动器的配置界面。
在配置界面上，你可以添加或删除应用程序的快捷方式，以及设定快捷键等。
3. 添加应用程序快捷方式：在配置界面上点击“添加”按钮，然后选择想要添加的应用程序。
你可以在计算机的文件浏览器中浏览并选择应用程序的可执行文件，或者通过搜索功能快速找到应用程序。
添加完成后，应用程序的图标将会出现在软启动器的界面上。
4. 设定快捷键：如果你希望通过键盘快捷键来启动应用程序，你可以在配置界面中为每个快捷方式设定一个快捷键。
点击对应的快捷方式，在弹出的对话框中按下希望设定的快捷键，然后点击“确定”。
5. 启动应用程序：在软启动器的界面上，你可以点击相应的应用程序图标来启动应用程序。
如果你为应用程序设定了快捷键，你也可以通过按下快捷键来启动应用程序。
6. 其他功能：软启动器还可能提供其他功能，比如搜索功能、文件管理功能等。
你可以根据软启动器的具体功能来使用这些功能。
请注意，不同的软启动器可能具有不同的界面和操作方法，上述说明仅供参考。
具体的软启动器使用方法请参考软启动器的用户手册或帮助文档。
一：产品简介BAMG5000型微机全中文显示交流电机软启动器,系采用先进的单片微型计算机、半导体电力电子器件及现代控制技术所综合构成的电机新型起动、控制和运行保护的产品。
BAMG5000系列软启动器，除了优良的起动性能外，与其它同类产品比较，本产品还具有良好的显示功能和完善的电动机运行综合保护功能，可以确保电机及机械传动设备的安全运行。
更具有以下明显的优点，并且是传统产品的理想换代产品。
二：产品特点1：各项参数的显示均为全中文汉字显示，设置参数非常简单。
2：采用44位单片机全自动监控，同步显示电动机的运行电流、运行电压、运行时间、故障内容等显示。
3 ：多种起动模式(降压起动和恒流起动)控制方式以满足用户的各种需求。
4；停机方式：自由停机和软停止。
5 降低电机的起动电流，降低了对电网容量的要求，可节省有关投资6 降低电机本身和传动机械的冲击应力，可延长电机和传动设备的寿命。
7：起动电压、时间和停止减速时间可根据负载的要求任意设置，以满足设备运行的工艺要求。
8：十分完善的电机运行保护功能，可以确保设备安全运行，保护功能有输入电源相序错误、输入电源缺相、电机单相运行、电机三相电流不平衡、电机过载运行保护、功率器件（电动机、可控硅）、起动超时等等保护。
9：产品在工作中显示电机三相工作电流、电压，并显示累计的电动机运行时间，且不受停电的影响，便于了解设备的运行累计时间,便于进行定期保养和维护。
10：各项运行参数的显示均为全中文汉字显示，设置参数非常直观简便。
三：面板所显示的各项中文参数功能说明0电机运行累计：0-9999秒，该计数值为历次运行的时间累计，并且不受停电的影响，计满9999秒后自动又回零开始。
此项不可设置。
1起动时间：单位为秒；电动机开始起动时到运行时间。
根据现场情况设置，设定范围 0.1-299秒2停车时间：单位为秒；电动机开始停机时到停止时间。
根据现场情况设置，设定范围 0.1-299秒出厂设置为03过载电流：单位为A；一般为电机铭牌额定电流的1.1倍左右。
QJR系列矿用隔爆兼本质安全型软起动器使用说明书上海佳洲防爆电器有限公司使用前请认真阅读本说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求和内容进行编制。
产品执行Q/JZ001-2011、MT/T943-2005和GB3836-2000等标准。
一、概述1、产品特点矿用隔爆兼本质安全型软起动器（以下简称软起动器）是机电一体化的新技术产品，该产品适用于交流380V、660V、1140V的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。
它具有起动电流小，起动速度平稳可靠，保护功能齐全，是我公司自行设计、开发的高技术产品。
在矿用隔爆兼本质安全型真空电磁起动器的基础上，改直接起动或停止为软起动或软停止，降低了起动电流（由4Ie-7Ie改善为0.5Ie-4Ie可调），减少了起动时冲击电流对电网及负载的冲击。
它用软件控制方式来平滑起动电机，一方面以软件控强电，另一方面使电动机转速由慢到快逐渐上升到额定转速，有效解决了直接起动或自耦降压起动、Y/Δ转换、降压起动造成的起动时瞬时电流尖峰冲击，起动二次冲击电流对负载产生冲击转距，当电网电压下降可能造成电机堵转等诸多问题，是传统的矿用隔爆本质安全型真空电磁起器的理想替代产品。
该产品采用全中文宽屏显示、并具有漏电闭锁、断相、过压、欠压、、过载、三相不平衡、短路等保护功能，并能储存相应的故障信息，以及运行电流，电压故障等工作状态信息。
2、主要用途及适用范围本起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备实行软起动。
起动器可以就地、远距离起动、停止控制，及联机控制等多种方式；额定电压为1140V、660V、380V，频率是50Hz，额定电流在400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。

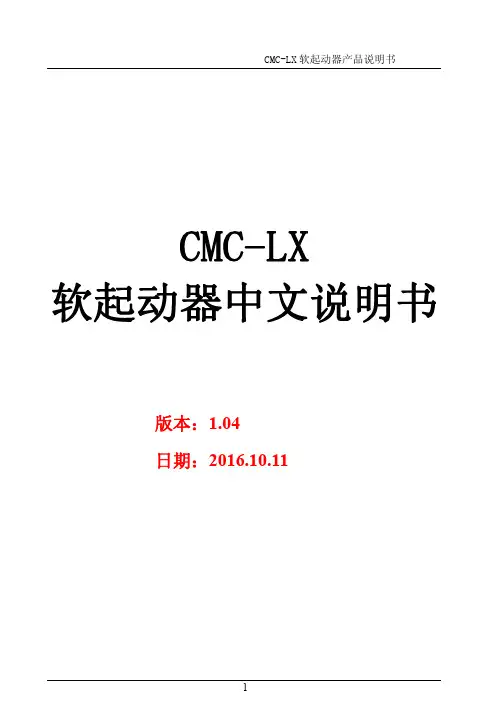

CMC-LX软起动器产品说明书CMC-LX软起动器中文说明书版本：1.04日期：2016.10.11安全注意事项(1)主回路电源得电后即存在危险电压。
