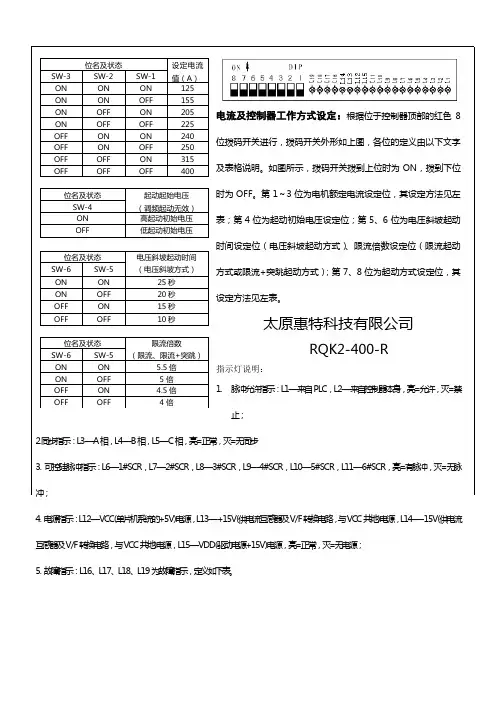

QJR-400软启动器使用说明书

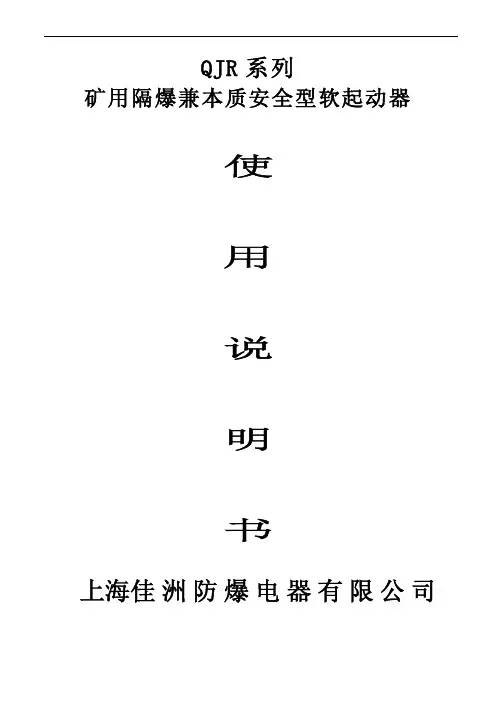

QJR系列矿用隔爆兼本质安全型软起动器使用说明书上海佳洲防爆电器有限公司使用前请认真阅读本说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求和内容进行编制。

产品执行Q/JZ001-2011、MT/T943-2005和GB3836-2000等标准。

一、概述1、产品特点矿用隔爆兼本质安全型软起动器（以下简称软起动器）是机电一体化的新技术产品，该产品适用于交流380V、660V、1140V的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。

它具有起动电流小，起动速度平稳可靠，保护功能齐全，是我公司自行设计、开发的高技术产品。

在矿用隔爆兼本质安全型真空电磁起动器的基础上，改直接起动或停止为软起动或软停止，降低了起动电流（由4Ie-7Ie改善为0.5Ie-4Ie可调），减少了起动时冲击电流对电网及负载的冲击。

它用软件控制方式来平滑起动电机，一方面以软件控强电，另一方面使电动机转速由慢到快逐渐上升到额定转速，有效解决了直接起动或自耦降压起动、Y/Δ转换、降压起动造成的起动时瞬时电流尖峰冲击，起动二次冲击电流对负载产生冲击转距，当电网电压下降可能造成电机堵转等诸多问题，是传统的矿用隔爆本质安全型真空电磁起器的理想替代产品。

该产品采用全中文宽屏显示、并具有漏电闭锁、断相、过压、欠压、、过载、三相不平衡、短路等保护功能，并能储存相应的故障信息，以及运行电流，电压故障等工作状态信息。

2、主要用途及适用范围本起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备实行软起动。

起动器可以就地、远距离起动、停止控制，及联机控制等多种方式；额定电压为1140V、660V、380V，频率是50Hz，额定电流在400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。

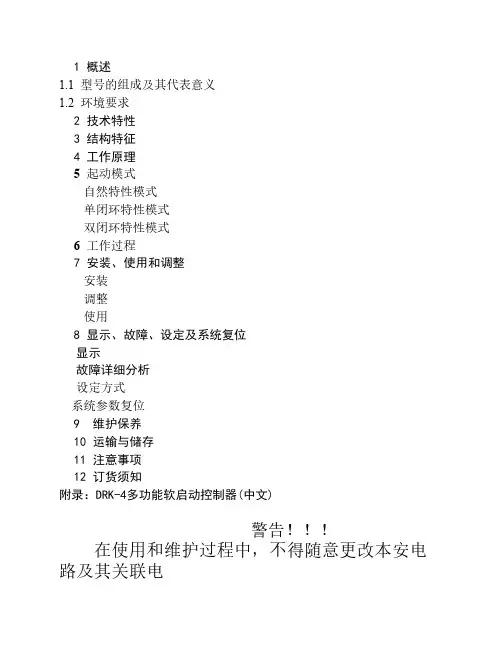

1 概述1.1 型号的组成及其代表意义1.2 环境要求2 技术特性3 结构特征4 工作原理5 起动模式自然特性模式单闭环特性模式双闭环特性模式6 工作过程7 安装、使用和调整安装调整使用8 显示、故障、设定及系统复位显示故障详细分析设定方式系统参数复位9 维护保养10 运输与储存11 注意事项12 订货须知附录：DRK-4多功能软启动控制器(中文)警告！！！在使用和维护过程中，不得随意更改本安电路及其关联电路的电气参数及元器件的规格型号，不得用电缆接地芯线作本安控制回路。

1 概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度日益增多。

解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。

QJR- 400(315、250、160) /1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软起动的功能，是一种机电一体化及微电子技术的高科技智能产品。

其模块化的安装结构，便于使用和维修。

该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。

软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少了皮带机、刮板机起动冲击力，降低了对皮带机、刮板机的损害，延长了皮带机、刮板机的使用寿命。

直接起动时，软起动器还具有磁力起动器的全部功能。

该产品具有主回路极间（可控硅极间或真空接触器极间）短路检测和闭锁功能，以及短路、过载、断相、漏电闭锁的电机综合保护功能。

特别是，本软起动器还具有风电闭锁和瓦斯电闭锁保护，对安全生产提供了科技平台和有力的技术支持。

本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。

1.1 型号的组成及其代表意义Q J R －400（315、250、160）/ 1140（660） Z真空磁力起动器额定电流／额定电压软起动隔爆兼本质安全型起动器1.2 环境要求a) 海拔高度不超过2000m；b) 周围环境温度不超过－5℃～+40℃；c) 相对湿度不大于95%（+20℃）；d) 安装地基处的振动频率范围为10～150Hz时，其最大振动加速度不超过0.5g；e) 安装倾斜度不超过15°；f) 有甲烷或煤尘爆炸的场所；g) 无破坏金属和绝缘材料的腐蚀性气体的场所；h) 电网质量：——输入电压波形为正弦波；——输入电压幅值波动不超过额定值+10%～-25%；——电源频率波动不超过额定值的2%。

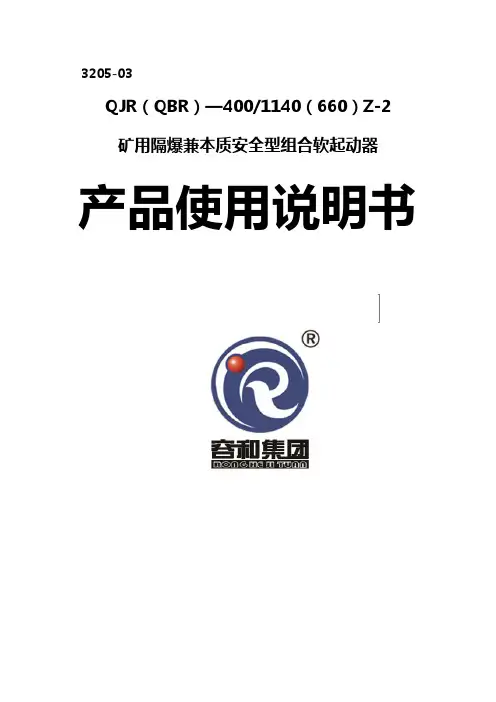

3205-03QJR（QBR）—400/1140（660）Z-2矿用隔爆兼本质安全型组合软起动器产品使用说明书甘肃容和矿用设备集团有限公司2 0 14—6—16 出版1. 概述随着我国煤炭生产机械化、自动化程度的不断提高,皮带机、刮板机大运量,高速度的日益增多。

解决皮带机、刮板机的软起动及软起双速运行,是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。

QJR（QBR）-400/1140(660)Z-2矿用隔爆兼本质安全型组合软起动器(以下简称组合软起动)它既具有两台矿用真空磁力起动器和交流软起动的功能，又具有双速磁力起动器低速软起（或直起）的功能，并可多台联机运行。

是一种集光、机、电一体化的高科技产品,更主要的是具有模块化结构,两回路独立工作，互不影响，便于维修。

该产品适用于交流660V、1140V电压的异步电动机重负荷软起动,以及双速软起或直起。

软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点,且起动曲线可根据实际工况调整,从而减少起动时的皮带机、刮板机冲击力,降低了对皮带机、刮板机的损害,延长了皮带机、刮板机的使用寿命。

其具有短路、过载、断相、漏电闭锁的功能。

本装置适用于煤矿井下运输设备软起、直起或双速运行。

1.1 型号的组成及其代表意义Q J R——□ / □ Z-2回路数电磁起动器功能额定电压（V）回路额定电流（A）软起动器本质安全型起动器1.2 环境要求1.2.1 海拔高度不超过2000m;1.2.2 周围环境温度不超过-5℃～+40℃;1.2.3 相对湿度不大于95%(+20℃);1.2.4 安装地基处的振动频率范围为10～150HZ时,其最大振动加速度不超过0.5g;1.2.5 安装倾斜度不超过5°;1.2.6有甲烷或煤尘爆炸的场所；1.2.7无破坏金属和绝缘材料的腐蚀性气体的场所；1.2.8电网质量：—输入电压波形为正弦波；—输入电压幅值波动不超过额定值+10%～-25%—电源频率波动不超过额定值的2% 。

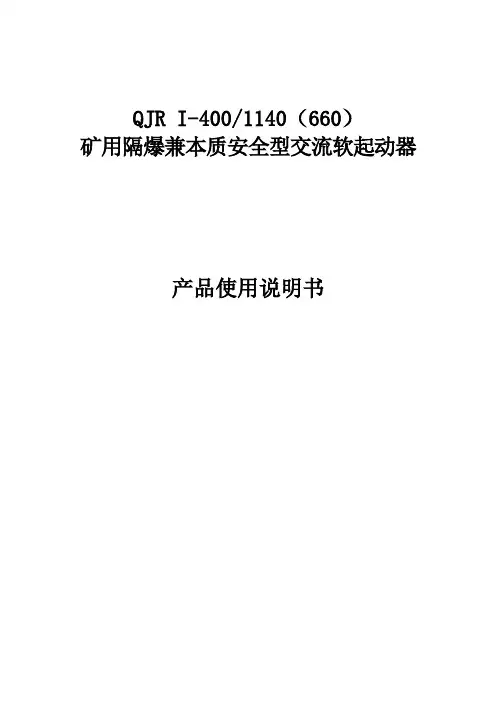

QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器产品使用说明书QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器使用说明书1概述QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器（以下简称软起动器）是根据胶带输送机动态优化而设计的新型软起动设备，可提供胶带输送机软起动，控制起动加速度及起动电流，满足重载起动的要求,并能有效抑制胶带动态张力波的有害传播。

对于按直接起动方式的胶带机,使用本起动器可适当降低设计强度,减少设备初期投资；在相同强度条件下使用本起动器后能有效地延长胶带的使用寿命，对于已在使用的胶带机使用本装置,可以把液力偶合器拆除,从而大大减少设备运行费用和维护工作量，增加系统的安全性和可靠性。

1.1 主要用途及适用范围该软起动器可适用煤矿需要限制启动加速度的设备的启动和运行及保护，额定供电电压到1140V（50Hz），额定电流至400A的三相鼠笼异步电动机负载。

作为胶带输送机的软起动设备，使用本软起动器后，不需要安装液力偶合器，只要用本软起动器代替原来的磁力起动器，操作方式不变，因而使用简单、可靠。

1.2 型号组成及代表意义Q J R I - 400/ 1140（660）额定电流/额定电压序列号软起动隔爆兼本质安全起动器1.3 环境条件a）安装地点的海拔高度不超过2000m；b）周围环境温度为-10℃～+40℃，相对湿度不大于90%（+20℃时）；c）在煤矿井下有甲烷或煤尘爆炸的场所；d）无破坏金属和绝缘材料的腐蚀性气体的地方；e）环境污染等级为3级；f）安装类别为Ⅲ类；g）输入电压波形为正弦波；h）输入电压幅值波动不超过额定值-25%～+10%；i）频率波动不超过额定值的±2%；j）各相电压对称，电网的负相序分量或零相序分量不超过正相序分量的5%。

1.4 执行产品标准a）Q/NY02-2012 《QJRⅠ-400/1140（660）矿用隔爆兼本质安全型交流软起动器》b）GB3836-2010 《爆炸性气体环境用电气设备》c）MT/T943-2005《矿用低压交流软起动器》2 技术参数及特点2.1 主要技术参数1)额定电压：1140V/660V，允许波动范围:75％～110％2)额定电流：400A3)起动型式：a) 电压斜率4)起动时间：1～60秒5)允许起动次数：6次/小时6)截止电流倍数：6Ie(可调)7)本安回路最高开路电压：9VAC，最大短路电流：40mA2.2 主要特点1)可用于双机及多机驱动系统，软起动内部具有多机速度同步及电流自动平衡功能；2)采用数字式控制技术，中文显示；3)煤矿井下使用安全可靠、操作简单、维护方便、性能价格比高。

QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器使用说明书(风机水泵、皮带机、刮板机、绞车用)执行标准：GB 3836-2000MT/943-2005Q/SPS 010-2009山西普松自动化设备有限公司电气分公司二ＯＯ九年三月目录一概述 .............................. 错误！未定义书签。

二技术特性及结构特征. (2)三工作原理及工作过程 (3)四安装、调试和使用 (4)五操作、保护和起动模式说明 (5)六维护保养 (15)七运输与储存 (15)八注意事项 (16)九订货须知 (16)警示1、安装、使用前应阅读本使用说明书。

2、使用和检修时不得改动本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。

不得用电缆接地芯线作本安控制回路。

3、本安关联产品不得随意与其它未经联检的设备连接。

4、严禁带电开盖。

一概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度的日益增多。

解决皮带机、刮板机的软起动，对矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。

QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软启动的功能。

是一种集光、机、电一体化的高科技产品。

更主要的具有模块化结构，特别便于维修。

该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。

软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少起动时的皮带机、刮板机冲击力，降低了对皮带机、刮板机的损坏，延长了使用寿命。

直接起动时，该软起动器还具有磁力起动器的全部功能，即真空接触器等起动和分断各种情况下的电机负荷，还具有分断20倍的短路电流能力。

隔离开关亦能够分断电机的负荷，控制器还具有短路、过载、缺相、漏电闭锁，联机控制等功能。

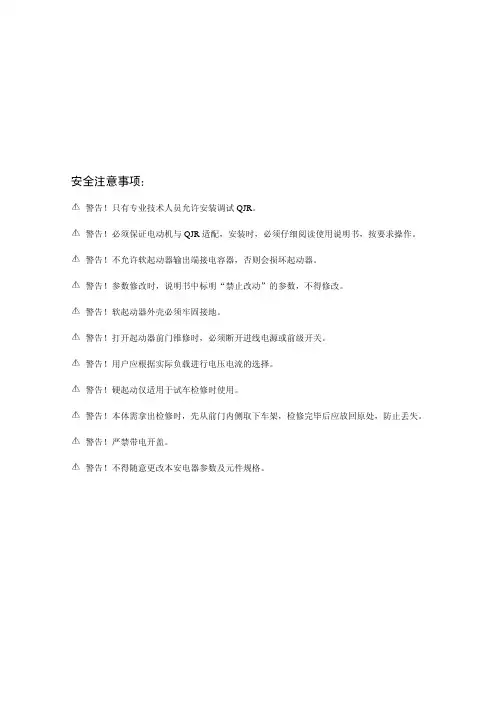

安全注意事项：警告！只有专业技术人员允许安装调试QJR。

警告！必须保证电动机与QJR适配，安装时，必须仔细阅读使用说明书，按要求操作。

警告！不允许软起动器输出端接电容器，否则会损坏起动器。

警告！参数修改时，说明书中标明“禁止改动”的参数，不得修改。

警告！软起动器外壳必须牢固接地。

警告！打开起动器前门维修时，必须断开进线电源或前级开关。

警告！用户应根据实际负载进行电压电流的选择。

警告！硬起动仅适用于试车检修时使用。

警告！本体需拿出检修时，先从前门内侧取下车架，检修完毕后应放回原处，防止丢失。

警告！严禁带电开盖。

警告！不得随意更改本安电器参数及元件规格。

使用前详细阅读使用说明书！！！一、用途1.1 QJR系列矿用隔爆型真空交流软起动器（以下简称软起动器）适用于含有爆炸性气体（甲烷）和煤尘的矿井中。

主要用于额定电压至1140V/660V，频率为50Hz的鼠笼型三相异步电动机的软起动，限流起动、双斜坡起动、全压起动、节能运行、软停止等功能。

是21世纪国家推荐使用的电子智能型新产品并与国际惯例接轨的高科技项目。

起动器具有过载，过流、缺相、漏电闭锁、过电压、欠电压、温度保护等多种保护。

起动器对各项参数实施巡环检测进行最佳数据运算，输出触发脉冲调整可控硅输出电压，降压限流实现对电动机软起动，并在运行中始终处于最佳运行监控状态。

为避免能量损耗采用接触器吸合旁路晶闸管组件。

特别是煤矿井下传统三角起动，电抗器起动、自藕减压起动、双速起动最理想的更新换代产品，从而避免了对特殊电机的需求，降低了成本。

执行标准：MT/T943-2005和企标Q/DG126-20081.2 软起动器应在下列条件下可靠运行工作：1.2.1 进线电源：交流1140(660)V、50Hz。

1.2.2 适合电机：鼠笼式三相异步电动机。

1.2.3 起动频度：每小时不超过10次。

1.2.4 使用温度：―5℃~+40℃，周围空气相对湿度不大于95%（+25℃）。

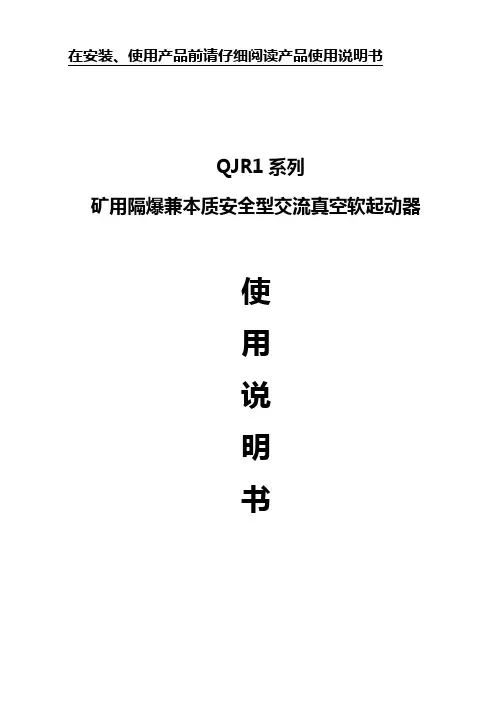

实用在安装、使用产品前请仔细阅读产品使用说明书QJR1系列矿用隔爆兼本质安全型交流真空软起动器使用说明书************************公司2010年9月目录1 概述---------------------------------------------------------------------------------------------2 1.1 产品特点--------------------------------------------------------------------------------------2 1.2 主要用途及选用围-----------------------------------------------------------------------3 1.3 型式、规格、型号的组成及其代表意义-----------------------------------------------3 1.4 使用环境条件--------------------------------------------------------------------------------31.5 结构特征--------------------------------------------------------------------------------------42 结构特征与工作原理---------------------------------------------------------------------5 2.1 原理图示意图---------------------------------------------------------------------------------52.2 工作原理--------------------------------------------------------------------------------------53 技术特性---------------------------------------------------------------------------------------63.1 主要性能--------------------------------------------------------------------------------------64 控制器及参数---------------------------------------------------------------------------------6 4.1 端子功能----------------------------------------------------------------------------------------6 4.2 控制器示意图----------------------------------------------------------------------------------7 4.3 功能键-------------------------------------------------------------------------------------------7 4.4 状态信息----------------------------------------------------------------------------------------8 4.5 软启动部参数介绍-------------------------------------------------------------------------9 4.6 故障代码---------------------------------------------------------------------------------------10 4.7 中文显示屏使用及接线图----------------------------------------------------------------134.8 门按钮操作及参数调节-------------------------------------------------------------------145 使用注意事项------------------------------------------------------------------------------176 使用步骤---------------------------------------------------------------------------------------17 6.1 开箱检查-------------------------------------------------------------------------------------17 6.2 线路检查-------------------------------------------------------------------------------------18 6.3 接线腔----------------------------------------------------------------------------------------18 6.4 基本参数设定-------------------------------------------------------------------------------196.5 试运行----------------------------------------------------------------------------------------207 附端子图及说明----------------------------------------------------------------------------218 主要元器件明细表------------------------------------------------------------------------269 用户须知--------------------------------------------------------------------------------------261 概述本产品的执行标准为：MT/T943-2005 矿用低压交流软起动器、Q/************************1.1 产品特点QJR1系列矿用隔爆兼本质安全型交流真空软起动器（以下简称软起动）是应用BENSHAW 最新技术研制生产的最新一代高新技术产品。

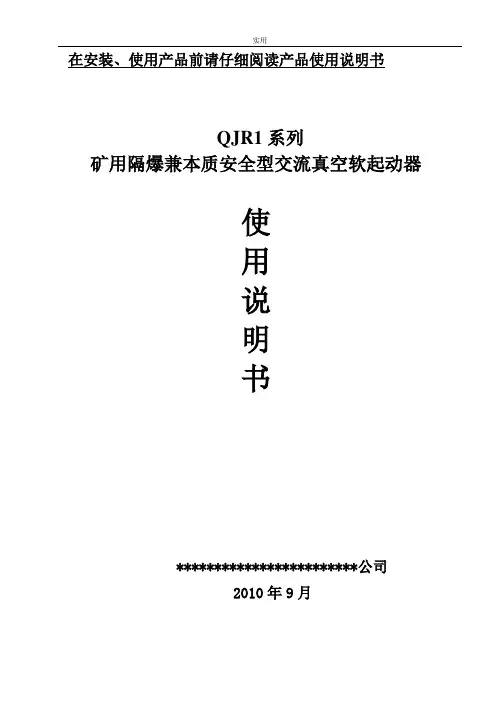

在安装、使用产品前请仔细阅读产品使用说明书QJR1系列矿用隔爆兼本质安全型交流真空软起动器使用说明书************************公司2010年9月目录1 概述---------------------------------------------------------------------------------------------21.1 产品特点--------------------------------------------------------------------------------------21.2 主要用途及选用围-----------------------------------------------------------------------31.3 型式、规格、型号的组成及其代表意义-----------------------------------------------31.4 使用环境条件--------------------------------------------------------------------------------31.5 结构特征--------------------------------------------------------------------------------------4 2 结构特征与工作原理---------------------------------------------------------------------52.1 原理图示意图---------------------------------------------------------------------------------52.2 工作原理--------------------------------------------------------------------------------------5 3 技术特性---------------------------------------------------------------------------------------63.1 主要性能--------------------------------------------------------------------------------------64 控制器及参数---------------------------------------------------------------------------------64.1 端子功能----------------------------------------------------------------------------------------64.2 控制器示意图----------------------------------------------------------------------------------74.3 功能键-------------------------------------------------------------------------------------------74.4 状态信息----------------------------------------------------------------------------------------84.5 软启动部参数介绍-------------------------------------------------------------------------94.6 故障代码---------------------------------------------------------------------------------------104.7 中文显示屏使用及接线图----------------------------------------------------------------134.8 门按钮操作及参数调节-------------------------------------------------------------------145 使用注意事项------------------------------------------------------------------------------176 使用步骤---------------------------------------------------------------------------------------176.1 开箱检查-------------------------------------------------------------------------------------176.2 线路检查-------------------------------------------------------------------------------------186.3 接线腔----------------------------------------------------------------------------------------186.4 基本参数设定-------------------------------------------------------------------------------196.5 试运行----------------------------------------------------------------------------------------20 7 附端子图及说明----------------------------------------------------------------------------218 主要元器件明细表------------------------------------------------------------------------269 用户须知--------------------------------------------------------------------------------------261 概述本产品的执行标准为：MT/T943-2005 矿用低压交流软起动器、Q/************************1.1 产品特点QJR1系列矿用隔爆兼本质安全型交流真空软起动器（以下简称软起动）是应用BENSHAW最新技术研制生产的最新一代高新技术产品。

安装使用前请仔细阅读本说明书!QJR-200/1140(660)QJR-315/1140(660)QJR-400/1140(660)矿用隔爆兼本质安全型低压交流真空软起动器使用说明书浙江金门防爆电气有限公司安装使用前请仔细阅读本说明书!QJR-200/1140(660)、QJR-315/1140(660)、QJR-400/1140(660) 矿用隔爆兼本质安全型低压交流真空软起动器一.用途及使用条件1.用途QJR-200、315、400/1140（660）矿用隔爆兼本质安全型低压交流真空软起动器(以下简称软起动器)是在矿用隔爆兼本质安全型真空电磁起动器的基础上,改直接起动为软起动.降低了起动电流(由4-8Ie改善为可调),这样减少了冲击电流对电网及负载的冲击.软起动器是目前最先进、最流行的电动机起动器。

它采用16位单片机进行中文智能化控制，可以无级调压至最佳起动电流，保证电动机在负载要求的起动特性下平滑起动，再轻载时能节约电能。

传统鼠笼型异步电动机的起动方式有直接起动或自耦降压起动、Y/△转换、电抗器减压起动、延边三角形减压起动等。

这些起动方式，起动转矩基本固定、但不可调，起动过程中会出现二次冲击电流，对负载机械有冲击转矩，且受电网电压波动的影响。

造成的起动瞬间电流尖峰冲击,对前一级总开关（馈电开关、高压馈电开关带漏电保护的）冲击跳闸。

当电网电压下降时可能造成电机堵转等问题。

但是软起动可以克服上述缺点。

软起动器具有无冲击电流、可自由地无级调压至最佳起动电流及轻载时节能等优点。

是传统的矿用隔爆本质安全型真空电磁起动器的理想替代产品.起动器具有起动时间可调,还具有漏电闭锁、断相、过载、欠压、过流、过载、三相不平衡、短路等保护功能及相应的故障指示.软起动器适用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中做运输设备的软起动。

配备RS-485通讯接口，传输稳定、迅速，可实现遥测、遥调、遥控。

QJR系列矿用隔爆兼本质安全型软起动器使用说明书上海佳洲防爆电器有限公司使用前请认真阅读本说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求和内容进行编制。

产品执行Q/JZ001-2011、MT/T943-2005和GB3836-2000等标准。

一、概述1、产品特点矿用隔爆兼本质安全型软起动器（以下简称软起动器）是机电一体化的新技术产品，该产品适用于交流380V、660V、1140V的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。

它具有起动电流小，起动速度平稳可靠，保护功能齐全，是我公司自行设计、开发的高技术产品。

在矿用隔爆兼本质安全型真空电磁起动器的基础上，改直接起动或停止为软起动或软停止，降低了起动电流（由4Ie-7Ie改善为0.5Ie-4Ie可调），减少了起动时冲击电流对电网及负载的冲击。

它用软件控制方式来平滑起动电机，一方面以软件控强电，另一方面使电动机转速由慢到快逐渐上升到额定转速，有效解决了直接起动或自耦降压起动、Y/Δ转换、降压起动造成的起动时瞬时电流尖峰冲击，起动二次冲击电流对负载产生冲击转距，当电网电压下降可能造成电机堵转等诸多问题，是传统的矿用隔爆本质安全型真空电磁起器的理想替代产品。

该产品采用全中文宽屏显示、并具有漏电闭锁、断相、过压、欠压、、过载、三相不平衡、短路等保护功能，并能储存相应的故障信息，以及运行电流，电压故障等工作状态信息。

2、主要用途及适用范围本起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备实行软起动。

起动器可以就地、远距离起动、停止控制，及联机控制等多种方式；额定电压为1140V、660V、380V，频率是50Hz，额定电流在400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。
