网络图的绘制

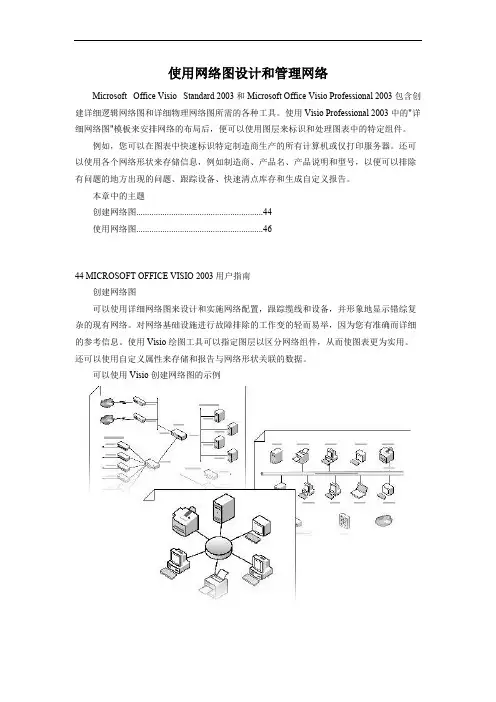

使用网络图设计和管理网络Microsoft Office Visio Standard 2003和Microsoft Office Visio Professional 2003包含创建详细逻辑网络图和详细物理网络图所需的各种工具。

使用Visio Professional 2003中的"详细网络图"模板来安排网络的布局后，便可以使用图层来标识和处理图表中的特定组件。

例如，您可以在图表中快速标识特定制造商生产的所有计算机或仅打印服务器。

还可以使用各个网络形状来存储信息，例如制造商、产品名、产品说明和型号，以便可以排除有问题的地方出现的问题、跟踪设备、快速清点库存和生成自定义报告。

本章中的主题创建网络图 (44)使用网络图 (46)44 MICROSOFT OFFICE VISIO 2003用户指南创建网络图可以使用详细网络图来设计和实施网络配置，跟踪缆线和设备，并形象地显示错综复杂的现有网络。

对网络基础设施进行故障排除的工作变的轻而易举，因为您有准确而详细的参考信息。

使用Visio绘图工具可以指定图层以区分网络组件，从而使图表更为实用。

还可以使用自定义属性来存储和报告与网络形状关联的数据。

可以使用Visio创建网络图的示例使用网络图设计和管理网络45创建详细逻辑网络图或详细物理网络图1启动Visio Professional。

在"选择绘图类型"窗口的"类别"下，单击"网络"。

2在"模板"下，单击"详细网络图"。

3从"网络和外设"中，将"以太网"或"环形网络"网络主干形状拖到绘图页上。

4从"形状"窗口的模具中，将服务器、工作站和其他组件形状拖到绘图页上，并将它们放置于网络主干形状的周围。

注：要在"形状"窗口中显示特定模具上的形状，请单击模具标题栏。

使用VISIO绘制网络拓朴图�任务描述根据给定的草图使用VISIO绘制网络拓朴图�能力目标掌握网络拓朴图绘制能力�方法与步骤1、启动Visio软件。

2、熟悉Visio软件界面操作。

3、用Visio软件绘制网络拓扑结构图步骤1．启动Visio，选择Network目录下的Basic Network（基本网络形状）样板，进入网络拓扑图样编辑状态，按图1-1绘制图。

步骤2．在基本网络形状模板中选择服务器模块并拖放到绘图区域中创建它的图形实例。

步骤3．加入防火墙模块。

选择防火墙模块，拖放到绘图区域中，适当调整其大小，创建它的图形实例。

步骤4．绘制线条。

选择不同粗细的线条，在服务器模块和防火墙模块之间连线，并画出将与其余模块相连的线。

步骤5．双击图形后，图形进入文本编辑状态，输入文字。

按照同样的方法分别给各个图形添加文字。

步骤6．使用TextTool工具划出文本框，为绘图页添加标题。

步骤7．改变图样的背景色。

设计完成，保存图样，文件名为Network1文件。

步骤8．仿照步骤1-7，绘制图1-2的网络拓扑结构图，保存图样，文件名为Network2文件。

�提示绘制时可参考示例，尽可能规范、标准。

�相关知识与技能1、网络拓朴图示例2、VISIO软件操作对于小型、简单的网络拓扑结构可能比较好画，因为其中涉及到的网络设备可能不是很多，图元外观也不会要求完全符合相应产品型号，通过简单的画图软件（如Windows系统中的“画图”软件、HyperSnap等）即可轻松实现。

而对于一些大型、复杂网络拓扑结构图的绘制则通常需要采用一些非常专业的绘图软件，如Visio、LAN MapShot等。

在这些专业的绘图软件中，不仅会有许多外观漂亮、型号多样的产品外观图，而且还提Visio2003中的一个界面，在图的中央是从左边图元面板中拉出的一些网络设备图元（从左上到右外依次为：集线器、路由器、服务器、防火墙、无线访问点、MODEM和大型机），从中可以看出，这些设备图元外观都非常漂亮。

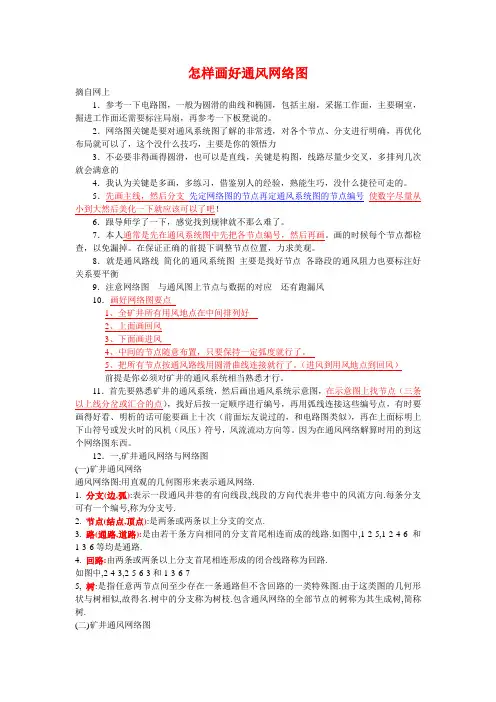

怎样画好通风网络图摘自网上1．参考一下电路图，一般为圆滑的曲线和椭圆，包括主扇，采掘工作面，主要硐室，掘进工作面还需要标注局扇，再参考一下板凳说的。

2．网络图关键是要对通风系统图了解的非常透，对各个节点、分支进行明确，再优化布局就可以了，这个没什么技巧，主要是你的领悟力3．不必要非得画得圆滑，也可以是直线，关键是构图，线路尽量少交叉，多排列几次就会满意的4．我认为关键是多画，多练习，借鉴别人的经验，熟能生巧，没什么捷径可走的。

5．先画主线，然后分支先定网络图的节点再定通风系统图的节点编号使数字尽量从小到大然后美化一下就应该可以了吧！6．跟导师学了一下，感觉找到规律就不那么难了。

7．本人通常是先在通风系统图中先把各节点编号，然后再画。

画的时候每个节点都检查，以免漏掉。

在保证正确的前提下调整节点位置，力求美观。

8．就是通风路线简化的通风系统图主要是找好节点各路段的通风阻力也要标注好关系要平衡9．注意网络图与通风图上节点与数据的对应还有跑漏风10．画好网络图要点1、全矿井所有用风地点在中间排列好2、上面画回风3、下面画进风4、中间的节点随意布置，只要保持一定弧度就行了。

5、把所有节点按通风路线用圆滑曲线连接就行了。

（进风到用风地点到回风）前提是你必须对矿井的通风系统相当熟悉才行。

11．首先要熟悉矿井的通风系统，然后画出通风系统示意图，在示意图上找节点（三条以上线分岔或汇合的点），找好后按一定顺序进行编号，再用弧线连接这些编号点，有时要画得好看、明析的话可能要画上十次（前面坛友说过的，和电路图类似），再在上面标明上下山符号或发火时的风机（风压）符号，风流流动方向等。

因为在通风网络解算时用的到这个网络图东西。

12．一,矿井通风网络与网络图(一)矿井通风网络通风网络图:用直观的几何图形来表示通风网络.1. 分支(边,弧):表示一段通风井巷的有向线段,线段的方向代表井巷中的风流方向.每条分支可有一个编号,称为分支号.2. 节点(结点,顶点):是两条或两条以上分支的交点.3. 路(通路,道路):是由若干条方向相同的分支首尾相连而成的线路.如图中,1-2-5,1-2-4-6和1-3-6等均是通路.4.回路:由两条或两条以上分支首尾相连形成的闭合线路称为回路.如图中,2-4-3,2-5-6-3和1-3-6-75,树:是指任意两节点间至少存在一条通路但不含回路的一类特殊图.由于这类图的几何形状与树相似,故得名.树中的分支称为树枝.包含通风网络的全部节点的树称为其生成树,简称树.(二)矿井通风网络图特点:1)通风网络图只反映风流方向及节点与分支间的相互关系,节点位置与分支线的形状可以任意改变.2)能清楚地反映风流的方向和分合关系,并且是进行各种通风计算的基础,因此是矿井通风管理的一种重要图件.网络图两种类型:一种是与通风系统图形状基本一致的网络图,如图5-1-3所示;另一种是曲线形状的网络图,如图5-1-4所示.但一般常用曲线网络图.绘制步骤:(1) 节点编号在通风系统图上给井巷的交汇点标上特定的节点号.(2) 绘制草图在图纸上画出节点符号,并用单线条(直线或弧线)连接有风流连通的节点.(3) 图形整理按照正确,美观的原则对网络图进行修改.通风网络图的绘制原则:(1) 用风地点并排布置在网络图中部,进风节点位于其下边;回风节点在网络图的上部,风机出口节点在最上部;(2)分支方向基本都应由下至上;(3) 分支间的交叉尽可能少;(4) 网络图总的形状基本为"椭圆"形.(5) 合并节点,某些距离较近,阻力很小的几个节点,可简化为一个节点.(6) 并分支,并联分支可合并为一条分支.。

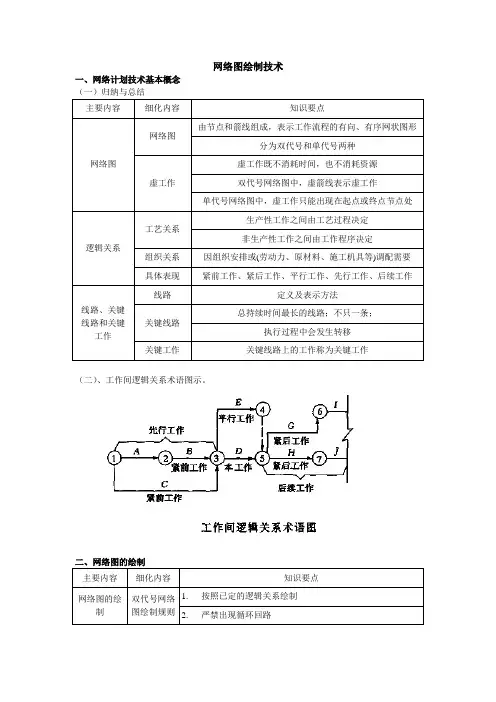

网络图绘制技术一、网络计划技术基本概念（一）归纳与总结主要内容细化内容知识要点网络图网络图由节点和箭线组成，表示工作流程的有向、有序网状图形分为双代号和单代号两种虚工作虚工作既不消耗时间，也不消耗资源双代号网络图中，虚箭线表示虚工作单代号网络图中，虚工作只能出现在起点或终点节点处逻辑关系工艺关系生产性工作之间由工艺过程决定非生产性工作之间由工作程序决定组织关系因组织安排或(劳动力、原材料、施工机具等)调配需要具体表现紧前工作、紧后工作、平行工作、先行工作、后续工作线路、关键线路和关键工作线路定义及表示方法关键线路总持续时间最长的线路；不只一条；执行过程中会发生转移关键工作关键线路上的工作称为关键工作（二）、工作间逻辑关系术语图示。

二、网络图的绘制主要内容细化内容知识要点网络图的绘制双代号网络图绘制规则1. 按照已定的逻辑关系绘制2. 严禁出现循环回路三、网络计划时间参数的计算（一）、网络计划时间参数的概念（二）、双代号网络计划时间参数的计算双代号网络计划的时间参数既可以按工作计算，也可以按节点计算。

A．按工作计算法所谓按工作计算法，就是以网络计划中的工作为对象，直接计算各项工作的时间参数。

这些时间参数包括：工作的最早开始时间和最早完成时间、工作的最迟开始时间和最迟完成时间、工作的总时差和自由时差。

此外，还应计算网络计划的计算工期。

为了简化计算，网络计划时间参数中的开始时间和完成时间都应以时间单位的终了时刻为标准。

如第3天开始即是指第3天终了（下班）时刻开始，实际上是第4天上班时刻才开始；第5天完成即是指第5天终了（下班）时刻完成。

下面是按工作计算法计算时间参数的过程。

1．计算工作的最早开始时间和最早完成时间工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。

其计算步骤如下：（1）以网络计划起点节点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零。

（2）工作的最早完成时间可利用公式（3—3）进行计算：EFi-J=ESi-j+Di—j 公式（3—3）（3）其他工作的最早开始时间应等于其紧前工作最早完成时间的最大值。

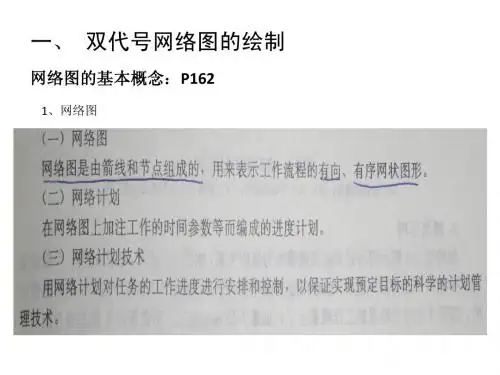

4.2 双代号网络图的绘制一双代号网络图的基本构成双代号网络图由箭线、节点、线路三个基本要素组成。

(一) 箭线1 箭线表示一道工序或一项活动，其包括的范围可达可小，视具体情况而定。

如，一个建设项目，一个单项工程、一个单位工程、一个分部工程、一个分项工程乃至一个工序都可以根据计划编制深度需要作为一个活动。

2 活动一般需要消耗一定的时间和资源。

例如，浇筑混凝土工作，除消耗时间外，还要消耗劳动力、砂石水泥等材料，需要混凝土的搅拌、运输、振捣。

但有的活动则仅仅是消耗时间，而不消耗资源和消耗很少，例如混凝土养护、抹灰面干燥等。

在横道图中，这部分时间是通过间歇时间来反映，并不作为一个独立的施工过程来看待。

而在双代号网络图中不方便表示两项活动的间歇，所以把它们作为一个独立的活动来对待。

3 箭线表示该项工作的开始，箭头表示该工作的结束。

4 在无时标网络图中，箭线的长短并不反映该项工作所占用时间的长短。

5 箭线的形状可以任意化成直线或折线。

箭线的方向表示工作的进展方向，应该保持自左向右的总方向，并应以水平线为主，斜线和竖线为辅。

6 虚箭线（1）它表示一项虚拟的工作，实际工作中并不存在。

因而它没有工作名称，不消耗资源，也消耗时间。

（2）虚箭线仅用于双代号网络图中，用来使某些工作的逻辑关系得到正确的表达。

7、几个名词：（1）平行工作：与本工作同时开始同时完成的工作。

（2）紧前工作：一个工作或几个工作完成后本工作才能开始，即制约本工作开始的工作为紧前工作。

（3）仅后工作：本工作完成后才能开始的工作。

（4）内向工作和外向工作：对节点而言指向该节点的箭线为内向工作（内向箭线）；由节点出发的箭线为外向工作（外向箭线）。

（二）节点：1、在双代号网络图中节点是两道工作的交接点，它表示一个瞬间，既不消耗时间也不消耗资源。

2、节点又叫事件，它表示前一项工作的结束，后一项工作的开始。

一般用圆圈表示。

3、几个名词： （1）箭尾节点(左节点)：位于箭线尾部的节点，表示本工作的开始紧前工作的结束；（2）箭首节点(右节点)：位于箭线首部的节点，工作的结束，紧后工作的开始；（3）开始节点：网络计划的第一个节点，表示网络计划的开始，又叫起点节点；（4）终点节点：网络计划的最后一个节点，表示网络计划的结束，又叫结束节点。

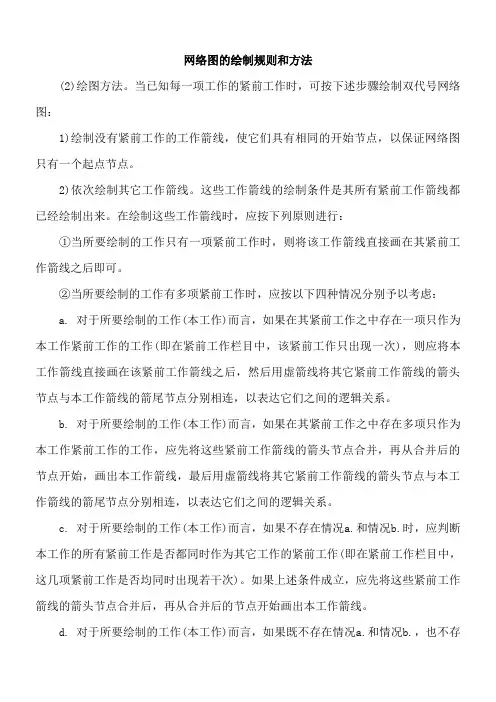

网络图的绘制规则和方法(2)绘图方法。

当已知每一项工作的紧前工作时，可按下述步骤绘制双代号网络图：1)绘制没有紧前工作的工作箭线，使它们具有相同的开始节点，以保证网络图只有一个起点节点。

2)依次绘制其它工作箭线。

这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。

在绘制这些工作箭线时，应按下列原则进行：①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接画在其紧前工作箭线之后即可。

②当所要绘制的工作有多项紧前工作时，应按以下四种情况分别予以考虑：a. 对于所要绘制的工作(本工作)而言，如果在其紧前工作之中存在一项只作为本工作紧前工作的工作(即在紧前工作栏目中，该紧前工作只出现一次)，则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其它紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

b. 对于所要绘制的工作(本工作)而言，如果在其紧前工作之中存在多项只作为本工作紧前工作的工作，应先将这些紧前工作箭线的箭头节点合并，再从合并后的节点开始，画出本工作箭线，最后用虚箭线将其它紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

c. 对于所要绘制的工作(本工作)而言，如果不存在情况a.和情况b.时，应判断本工作的所有紧前工作是否都同时作为其它工作的紧前工作(即在紧前工作栏目中，这几项紧前工作是否均同时出现若干次)。

如果上述条件成立，应先将这些紧前工作箭线的箭头节点合并后，再从合并后的节点开始画出本工作箭线。

d. 对于所要绘制的工作(本工作)而言，如果既不存在情况a.和情况b.，也不存在情况c.时，则应将本工作箭线单独画在其紧前工作箭线之后的中部，然后用虚箭线将其各紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

3)当各项工作箭线都绘制出来之后，应合并那些没有紧后工作之工作箭线的箭头节点，以保证网络图只有一个终点节点(多目标网络计划除外)。
