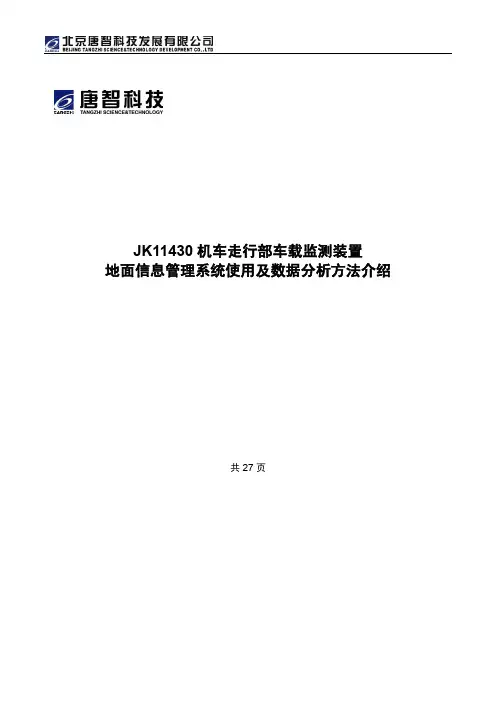

JK11430机车走行部车载监测装置地面信息管理系统使用及数据分析方法介绍共27页目录1地面软件使用 (1)1.1用户登陆 (1)1.2数据导入 (2)1.3程式化分析 (4)2数据分析流程及方法 (9)附录A:数据分析案例 (17)A.1案例一:HXD3C-0170机车36位轴承故障:外环剥离 (17)A.2案例二:HXD1C-0031机车64位轴承故障:内外环磨损 (19)A.3案例三:HXD1C-0071机车14位温度报警 (22)A.4案例四:HXD3C-0769机车61位和66位踏面故障:踏面剥离 (24)1地面软件使用1.1用户登陆图1 数据库连接设置界面第一次启动地面软件时,会弹出“数据库连接设置”窗口,如图1。
设置好数据库服务器的IP地址以及上传服务器的IP地址后,点击“测试连接”按钮,如返回“测试连接成功”的提示框则表示数据库连接成功,点击“保存连接”保存数据库连接设置,反之,则需要检查数据库连接设置是否有误。
图2 登陆窗口数据库连接设置成功后,重启地面软件,进入“登录窗口”,如图2。
输入正确的用户名和密码后,进入“主界面”。
图3 登陆界面登陆窗口对应有数据上传、程式分析、个性分析、报警统计等按钮。
1.2数据导入图4 数据上传界面“数据上传”界面由左上角的“数据目录”、左下角的“上传操作区”、右上角的“上传信息列表”、右下角的“当次上传数据报表”等四部分组成。
用户在进行数据上传操作时,首先通过在“数据目录”中选择待上传数据包的存放路径,再在“上传操作区”选择是“单次数据上传”还是“批量数据上传”,其中若选择“批量数据上传”,还需要选择批量上传数据的时间范围,确认无误后,点击“上传”按钮打开数据导入界面(见图5),开始导入数据到数据库。
此外,若需要查询或打印历史上传数据包的行车记录时,可以通过点击“上传信息列表”里的时间范围选择,车型车号选择后点击“查询”按钮,“上传信息列表”的表格里会返回符合查询条件的结果。
JK11430机车走行部车载监测装置地面信息管理系统使用及数据分析方法介绍共27页目录1地面软件使用 (1)1.1用户登陆 (1)1.2数据导入 (2)1.3程式化分析 (4)2数据分析流程及方法 (9)附录A:数据分析案例 (17)A.1案例一:HXD3C-0170机车36位轴承故障:外环剥离 (17)A.2案例二:HXD1C-0031机车64位轴承故障:内外环磨损 (19)A.3案例三:HXD1C-0071机车14位温度报警 (22)A.4案例四:HXD3C-0769机车61位和66位踏面故障:踏面剥离 (24)1地面软件使用1.1用户登陆图1 数据库连接设置界面第一次启动地面软件时,会弹出“数据库连接设置”窗口,如图1。
设置好数据库服务器的IP地址以及上传服务器的IP地址后,点击“测试连接”按钮,如返回“测试连接成功”的提示框则表示数据库连接成功,点击“保存连接”保存数据库连接设置,反之,则需要检查数据库连接设置是否有误。
图2 登陆窗口数据库连接设置成功后,重启地面软件,进入“登录窗口”,如图2。
输入正确的用户名和密码后,进入“主界面”。
图3 登陆界面登陆窗口对应有数据上传、程式分析、个性分析、报警统计等按钮。
1.2数据导入图4 数据上传界面“数据上传”界面由左上角的“数据目录”、左下角的“上传操作区”、右上角的“上传信息列表”、右下角的“当次上传数据报表”等四部分组成。
用户在进行数据上传操作时,首先通过在“数据目录”中选择待上传数据包的存放路径,再在“上传操作区”选择是“单次数据上传”还是“批量数据上传”,其中若选择“批量数据上传”,还需要选择批量上传数据的时间范围,确认无误后,点击“上传”按钮打开数据导入界面(见图5),开始导入数据到数据库。
此外,若需要查询或打印历史上传数据包的行车记录时,可以通过点击“上传信息列表”里的时间范围选择,车型车号选择后点击“查询”按钮,“上传信息列表”的表格里会返回符合查询条件的结果。
晶旺光电(徐州)有限公司火灾自动报警系统培训资料目录一、火灾自动报警系统概述二、火灾报警系统的组成及工作原理三、火灾自动报警系统主要部件介绍及功能四、气体灭火系统五、极早期烟雾探测系统六、消防自动报警系统联动控制流程图七、报警主机具体操作八、消防电话九、富通尼特火灾自动报警及消防联动控制系统一般行为规范一、火灾自动报警系统概述火灾自动报警系统的作用是能早期发现火情并及时报警,防止和减少火灾危害,保护人身和财产的安全。
二、火灾报警系统的组成及工作原理1、系统的组成火灾自动报警系统由触发器件、火灾报警装置、火灾警报装置、以及具有其它辅助功能的装置组成。
2、工作原理安装在保护区的探测器不断地向所监视的区域发出巡测信号,监视现场的烟雾、温度等,并不断的反馈给报警控制器,控制器将接收的信号与内存的正常值比较。
当发生火灾时,火灾自动报警控制器所接收的探测器发出的信号符合火灾报警信号时,控制器发出警报,显示火灾区域的地址,向火灾现场和相邻区域发出声光报警,同时输出控制信号,启动相关受控设备。
三、火灾自动报警系统主要部件介绍及功能(一)火灾探测器火灾探测器是火灾自动探测系统的传感部分,它能形成并在现场发出火灾报警信号或向控制和指定设备发出现场火灾状态信号。
1、分类:本项目火灾自动系统中分别为感烟、感温、可燃气体探测器2、外观识别(二)、手动火灾报警按钮1、手动火灾报警按钮是人为确定火警的报警装置,当人工确认发生火灾时,按下此报警按钮,向消防控制中心发出火警信号。
2、手动火灾报警按钮有明显的标志,在按下报警后可用专用小工具手动复位、取消报警,并可多次重复使用。
3、外观识别(三)、消火栓启泵按钮1、消火栓启泵按钮是当确认发生火灾时用消防栓进行灭火时,按下此按钮,通过控制电路启动消防泵投入使用,以保证消防栓供水水压足以用水枪喷水灭火。
2、外观识别(四)、输入输出模块1、接收火灾自动报警控制器发出的信号启动相关联动设备的器件2、外观识别(五)输入模块1、监视所连接设备的状态,通过总线传送到火灾报警主机的器件。
自动报警系统培训教材一、消防自动报警系统联动控制流程图二、消防系统简况(详见附图1)1、消防系统主要有八大系统组成:(1)自动报警系统(包括火灾自动报警主控制机、模块、烟感、温感探测器、手动报警按鈕、消防警铃等);a、火灾自动报警主控制机是用来处理相关信息记录及发出相关联动设备指令。
由工作站、回路板、系统工作电源等单元通过网络通讯线路组成。
b、模块是用于控制消防灭火设备联动、同时向控制主机传送设备信号。
C、烟感是利用红外光束对烟雾散射的原理进行烟雾浓度的探测,判断火警,通过数字方式向消防主机传送烟雾信号(即火警信号)。
d、温感是利用现场环境温度来判断火警,通过数字方式向消防主机传送火警信号。
e、手动报警按鈕是人为确认火情的报警装置,应设在经常有人员走动的地方及明显部位,当人工确认发生火灾时按下,向消防主机传送火灾报警信号。
f、消防警铃是火灾自动报警及联动系统中音响输出设备,当报警系统发生火警时,系统通过输出模块启动该警铃,使其发出铃声报警信号以提醒人们注意火情。
(2)自动喷淋系统与管网(包括喷淋泵、恒压泵、控制柜及线路、供水管网、分区闸阀、喷淋头、水流指示器及信号阀、湿式报警阀等);a、喷淋泵是用来管网加压,火灾发生时温度上升到喷淋头预定温度后,喷淋系统工作,同时水流指示器和压力开光相继动作输出开关量火宅信号,控制器接受到通过输入模块转换后的火灾信号并确认后立即启动喷淋泵(自动状态时)。
b、恒压泵是用来管网保压,恒压泵通常在自动状态。
c、管网是用于水泵、分区闸阀、喷淋头、水流指示器、湿式报警阀连接。
d、分区闸阀是按区域分区,便于漏水维修。
e、水流指示器及信号阀是监视防火区及楼层管网的报警信号(与模块连接)。
f、湿式报警阀是监视管网水压、管网分区,如管网压力降低发出报警信号(与模块连接)。
(3)消火栓系统与管网(包括消防栓水泵、恒压泵、控制柜及线路、供水管道、阀门、消防栓箱、卷盘水枪、帆布水带等);a、消防栓水泵是用来管网加压,发生火灾后,使用消火栓的同时按下消火栓按钮,控制器接收到信号后立即发出报警信号,指示动作按钮的具体部位,同时可直接启动消防泵。
消防自动报警系统培训资料1. 简介消防自动报警系统是一种用于监测火灾并发出警报的设备。
它通过感知烟雾、温度、火焰和其他火灾迹象来提前发现火灾,并及时通知相关人员,以便采取及时的应对措施。
本培训资料旨在介绍消防自动报警系统的基本原理、安装、使用和维护等方面的内容。
2. 系统组成消防自动报警系统主要由以下几个组成部分构成:•控制面板:负责接收和处理来自各个探测器的信号,并发出声光报警等警告信号。
•探测器:包括烟雾探测器、温度探测器、火焰探测器等,用于感知火灾迹象并将信号传输给控制面板。
•手动报警按钮:紧急情况下,人工按下手动报警按钮以触发报警信号的传输。
•声光报警器:一旦控制面板接收到火灾信号,会触发声光报警器发出警报声和闪光灯以提醒人员注意。
•显示面板:用于显示系统的状态、报警信息等。
3. 安装和调试3.1 安装位置选择•烟雾探测器:应选择离火灾可能发生区域较近的位置,距离天花板30~50厘米的位置,并远离窗户、通风口等可能影响其探测效果的地方。
•温度探测器:应选择离易燃物较近的位置,距离天花板30~50厘米的位置。
•火焰探测器:应选择离火源较近的位置,距离天花板30~50厘米的位置,并尽量避免被遮挡。
3.2 连接和调试•将各个探测器通过电缆连接到控制面板上,确保连接正常,并进行相应的调试和测试。
•调整探测器的灵敏度,使其能够准确地感知火灾迹象。
根据实际情况,可以对不同的探测器进行不同的灵敏度设置。
4. 使用和维护4.1 系统状态监测•定期检查系统的运行状态,包括控制面板的电源状态、各个探测器的工作状态等。
•如果发现系统有异常,及时对其进行维修和更换。
4.2 定期维护保养•每月对系统进行一次全面的检查,包括清洁探测器和报警器表面、检查电源线是否有损坏等。
•每季度进行一次系统运行测试,确认报警器、探测器等设备是否正常工作。
4.3 员工培训•对系统的使用方法、报警信号的识别等进行培训,确保员工能够正确使用系统并采取相应的应对措施。
火灾自动报警控制系统培训试用教材目录一、火灾自动报警系统概念 3二、火灾自动报警系统的构成 3三、火灾自动报警系统主要部件的功能 3四、报警主机与探测器的接线方式21五、定期检查和试验22六、控制器开机注意事项22七、常见故障现象及处理23八、系统运行的注意事项24九、打印纸的更换26十、火警应急处理程序27十一、相关管理和维护表格30一、火灾自动报警系统概念火灾自动报警系统的作用是能自动发现火情并及时报警,以不失时机地控制火灾的发展,将火灾的损失减到最低的限度。
二、火灾自动报警系统的构成火灾自动报警系统的构成有火灾报警主机、联动控制主机、火灾探测器、手动火灾报警按钮、消防栓按钮、消防应急广播、消防警铃、消防对讲电话、火灾应急照明、疏散指示灯、消防泵、喷淋泵、消火栓、喷淋头、防排烟风机、防火卷帘门等。
三、火灾自动报警系统主要部件的功能(一)、火灾探测器火灾探测器是火灾自动探测系统的传感部分,它能形成并在现场发出火灾报警信号,或向控制和指示设备发出现场火灾状态信号。
1、分类:主要有三种,分别为感烟、感温、感光、可燃气体和复合火灾探测器。
2、型号意义:J T □□-□□-□1)J(警)——火灾报警设备。
2)T(探)——火灾探测器代号。
3)火灾探测器分类代号:Y(烟)、W(温)、G(光)、Q(可燃气体)、F(复)4)非防爆(B)或非船用(C)型此项可省略,无须注明。
5)探测器特征表示法(敏感元件代号):LZ(离子)、GD(光电)、GW(光温)、YW(烟温)、HW(红、外)、ZW(紫、外)。
6)主要参数:表示灵敏度等级(I、II、III),感烟感温探测器有此项标注。
3、图形符号:分有国标及厂标两种。
感烟探测器感温探测器感光探测器4、外观识别:烟感探测器温感探测器(二)、手动火灾报警按钮1、手动火灾报警按钮是人为确认火警的报警装置,当人工确认发生火灾时,按下此报警按纽,向消防控制中心发出火警信号。
2、手报火灾报警按纽一般有明显的标志,在按下报警后可用专用小工具手动复位、取消报警,并可多次重复使用。
