铁路客车轴温检测系统的应用与分析

铁路客车轴温检测系统的应用与分析

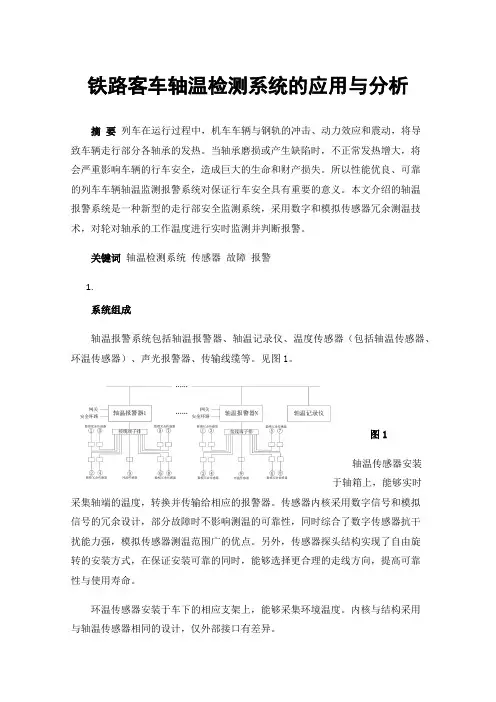

铁路客车轴温检测系统的应用与分析摘要列车在运行过程中，机车车辆与钢轨的冲击、动力效应和震动，将导致车辆走行部分各轴承的发热。

当轴承磨损或产生缺陷时，不正常发热增大，将会严重影响车辆的行车安全，造成巨大的生命和财产损失。

所以性能优良、可靠的列车车辆轴温监测报警系统对保证行车安全具有重要的意义。

本文介绍的轴温报警系统是一种新型的走行部安全监测系统，采用数字和模拟传感器冗余测温技术，对轮对轴承的工作温度进行实时监测并判断报警。

关键词轴温检测系统传感器故障报警1.系统组成轴温报警系统包括轴温报警器、轴温记录仪、温度传感器（包括轴温传感器、环温传感器）、声光报警器、传输线缆等。

见图1。

图1轴温传感器安装于轴箱上，能够实时采集轴端的温度，转换并传输给相应的报警器。

传感器内核采用数字信号和模拟信号的冗余设计，部分故障时不影响测温的可靠性，同时综合了数字传感器抗干扰能力强，模拟传感器测温范围广的优点。

另外，传感器探头结构实现了自由旋转的安装方式，在保证安装可靠的同时，能够选择更合理的走线方向，提高可靠性与使用寿命。

环温传感器安装于车下的相应支架上，能够采集环境温度。

内核与结构采用与轴温传感器相同的设计，仅外部接口有差异。

报警器安装于车厢的电气控制柜内，能够实时监测轴温、环温，诊断报警状态，并与整个系统、网关交互轴温数据与故障状态等。

报警输出，除声光报警和相应轴温闪烁显示外，新增安全环路输出功能，参与控车。

记录仪安装于车厢的电气控制柜内，能够显示并记录系统内的轴温数据与故障状态，记录间隔可以设置，记录数据能够通过存储器转储，通过导入相应的地面分析系统能够实现更全面的故障预判。

同时可以显示轴温曲线，能够有效帮助运营时的在线预判，排除隐患，避免事故的发生。

1.轴温报警系统的功能说明2.1面板说明轴温报警器通常采用嵌入式安装方式。

其面板包括LCD液晶屏、报警指示灯、通信指示灯、蜂鸣器、键盘及键盘锁组成。

见图2。

图2LCD液晶屏用于显示输出，当自检时开机显黑1s 后，显示相应自检参数；自检完成后显示相应轴温信息；当设备故障或工作异常时则长期显黑、无字或者乱码。

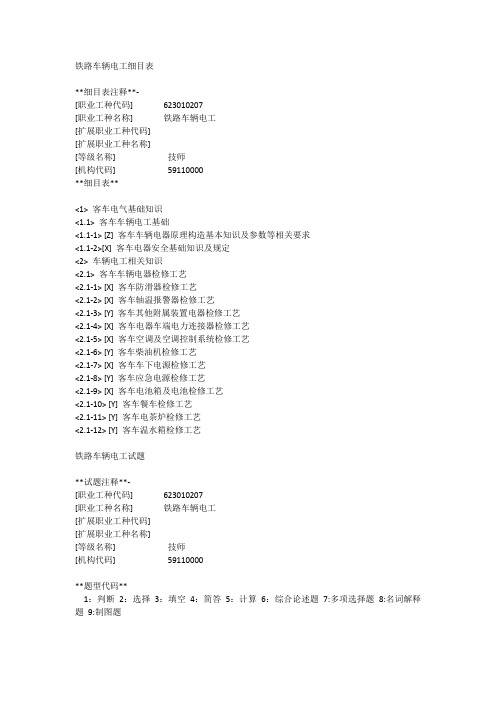

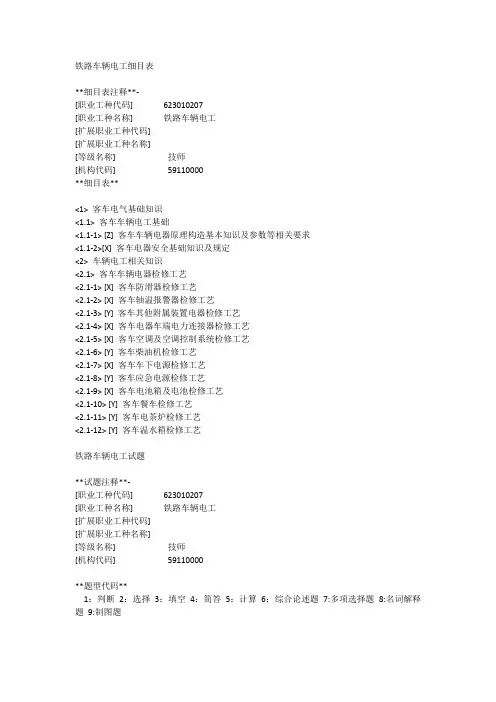

铁路车辆电工(技师)

铁路车辆电工(技师)

铁路车辆电工细目表**细目表注释**-[职业工种代码] 623010207[职业工种名称] 铁路车辆电工[扩展职业工种代码][扩展职业工种名称][等级名称] 技师[机构代码] 59110000**细目表**<1> 客车电气基础知识<1.1> 客车车辆电工基础<1.1-1> [Z] 客车车辆电器原理构造基本知识及参数等相关要求<1.1-2>[X] 客车电器安全基础知识及规定<2> 车辆电工相关知识<2.1> 客车车辆电器检修工艺<2.1-1> [X] 客车防滑器检修工艺<2.1-2> [X] 客车轴温报警器检修工艺<2.1-3> [Y] 客车其他附属装置电器检修工艺<2.1-4> [X] 客车电器车端电力连接器检修工艺<2.1-5> [X] 客车空调及空调控制系统检修工艺<2.1-6> [Y] 客车柴油机检修工艺<2.1-7> [X] 客车车下电源检修工艺<2.1-8> [Y] 客车应急电源检修工艺<2.1-9> [X] 客车电池箱及电池检修工艺<2.1-10> [Y] 客车餐车检修工艺<2.1-11> [Y] 客车电茶炉检修工艺<2.1-12> [Y] 客车温水箱检修工艺铁路车辆电工试题**试题注释**-[职业工种代码] 623010207[职业工种名称] 铁路车辆电工[扩展职业工种代码][扩展职业工种名称][等级名称] 技师[机构代码] 59110000**题型代码**1：判断2：选择3：填空4：简答5：计算6：综合论述题7:多项选择题8:名词解释题9:制图题**试题**[T]B-A-3 2 2 3集便器装置（统型产品）污物箱应设有80%液位预警、100%液位报警和( )空箱液位3个液位开关。

华东交通大学车辆工程 车辆电器装置 25T型车DC600V供电系统原理

华东交通大学车辆工程 车辆电器装置 25T型车DC600V供电系统原理

二、电压制式的确定
DC600V供电电压制式的选择，参照了国外供电 制式并结合我国国情和技术现状。高压供电从经济性 考虑无疑具备优势，但是，采用高压供电系统必定将 降压、整流和逆变器全部集中在客车上，其安装和配 重难度较大。而机车集中整流后向客车供电，在技术 上没有太大的困难。 基于我国逆变器技术的现状，确定了600V电压等 级，因为AC380V三相交流电压整流后的电压为540V， 而直/交变换存在电压利用率问题，输出交流要达到 380V要求电压应在DC600V左右。国外有540V、 600V、660V、720V甚至750V等级。我国采用 DC600V电压等级，一方面可以提高逆变器的可靠性， 另一方面这个等级的电压，实际在绝缘、耐压等方面 与AC380V基本一致，安全性好。
客车空调逆变器的基本原理为：在每个正 弦波周期内，将直流电压分割成若干个脉冲， 这些脉冲的面积，正好等于正弦波的面积。通 常情况下，一个周期内脉冲的个数乘以50即为 调制频率，调制频率越高，输出的脉冲个数越 多，在没有滤波器时，电动机负载的电流越接 近于正弦波，而如果有滤波器，则滤波器的体 积可以减小，输出电压波形的谐波成分越低。 调制频率越高，对IGBT的驱动和保护要求越高， 技术难度大。
五、大功率高频开关电源
DC600V供电系统中的充电器是供蓄电池充电及照 明控制等系统用电的重要设备，由于输入为DC600V （或兼容AC380V整流后），因此必须采用DC/DC变换 技术。为了减小充电器的体积和防止高压窜入低压系统， 采用高频绝缘式DC/DC变换器。 高频绝缘式充电器在铁 路上的应用，其技术已达到国外先进水平，主要关键技 术有： 采用电压电流双闭环控制，实现蓄电池恒流定压充 采用软开关技术，减小IGBT高频开关损耗，效率达 到92%。 采用先进的非晶态铁芯制造变压器、电抗器，减小 充电器的体积。 IGBT的开关频率达到20KHZ以上，避开了音频区 域，减小充电器的电磁噪音。

华东交通大学车辆电器装置客车分散式供电_图文共43页

华东交通大学车辆电器装置客车分散式供电_图文共43页

谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
华东交通大学车辆电器装置客车分散式供 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。 电_图文

轴温报警的处理

轴温报警的处理

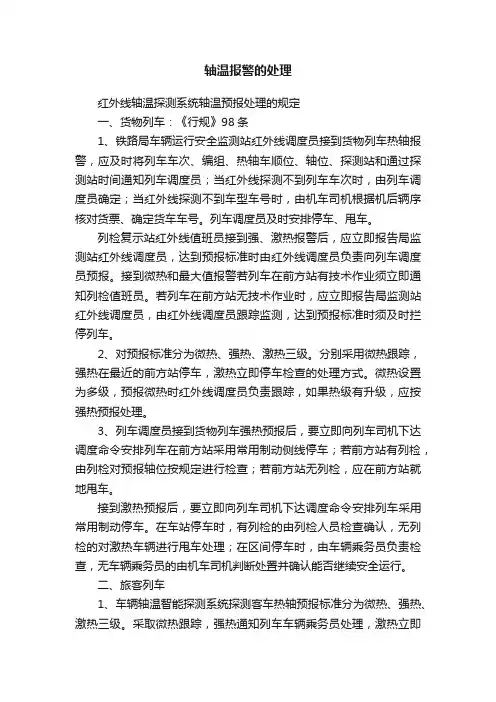

轴温报警的处理红外线轴温探测系统轴温预报处理的规定一、货物列车：《行规》98条1、铁路局车辆运行安全监测站红外线调度员接到货物列车热轴报警，应及时将列车车次、编组、热轴车顺位、轴位、探测站和通过探测站时间通知列车调度员；当红外线探测不到列车车次时，由列车调度员确定；当红外线探测不到车型车号时，由机车司机根据机后辆序核对货票、确定货车车号。

列车调度员及时安排停车、甩车。

列检复示站红外线值班员接到强、激热报警后，应立即报告局监测站红外线调度员，达到预报标准时由红外线调度员负责向列车调度员预报。

接到微热和最大值报警若列车在前方站有技术作业须立即通知列检值班员。

若列车在前方站无技术作业时，应立即报告局监测站红外线调度员，由红外线调度员跟踪监测，达到预报标准时须及时拦停列车。

2、对预报标准分为微热、强热、激热三级。

分别采用微热跟踪，强热在最近的前方站停车，激热立即停车检查的处理方式。

微热设置为多级，预报微热时红外线调度员负责跟踪，如果热级有升级，应按强热预报处理。

3、列车调度员接到货物列车强热预报后，要立即向列车司机下达调度命令安排列车在前方站采用常用制动侧线停车；若前方站有列检，由列检对预报轴位按规定进行检查；若前方站无列检，应在前方站就地甩车。

接到激热预报后，要立即向列车司机下达调度命令安排列车采用常用制动停车。

在车站停车时，有列检的由列检人员检查确认，无列检的对激热车辆进行甩车处理；在区间停车时，由车辆乘务员负责检查，无车辆乘务员的由机车司机判断处置并确认能否继续安全运行。

二、旅客列车1、车辆轴温智能探测系统探测客车热轴预报标准分为微热、强热、激热三级。

采取微热跟踪，强热通知列车车辆乘务员处理，激热立即停车检查的处理方式。

微热设置为多级，预报微热时红外线调度员负责跟踪，如果热级有升级，应按强热预报处理。

2、局调度所车辆运行安全监测站红外线调度员按规定将客车轴温强、激热报警信息上报及预报相关列车调度员。

KZS／MII型集中式轴温报警器使用维护说明书

附录 18KZS／M-Ⅱ型集中式轴温报警器使用维护说明书1概述KZS/M-Ⅱ型铁路客车集中式轴温报警器是根据铁道部要求最新研制的用于铁路客车轴温监测和报警的高技术产品。

它采用最新的微型计算机芯片，结构简单、工艺先进、可靠性高、抗干扰能力强。

随着客车结构的不断变化，要求客车电器装备体积缩小，以提高有效的载客空间。

在铁道部有关部门的要求下，我公司对KZS/M-I型轴温报警器的结构进行重新调整，实现体积小型化，以满足新型客车发展的需要。

为区分与KZS/M-I型轴温报警器的不同，特将小体积报警器定为KZS/M-II型轴温报警器，其功能、接线方式、性能指标、键面操作方式与KZS/M-I型轴温报警器基本相同。

2特点2.1该仪器是数字式传感器和模拟传感器兼容的机器。

仪器自动识别、自动兼容任意混装的数字和模拟传感器。

该仪器既可以使用TKZW-1T型(统一型)传感器，也可以使用数字式传感器。

用户使用非常方便。

2.2 该仪器具有全列车报警和单独报警功能。

乘务员在列车的任何一节车厢都可以知道整个列车任何一节车厢任何一个轴位的轴温。

这将大大方便乘务人员的工作。

该仪器采用一体化结构、温度测量、显示、数据信号传输、电源等都在一台机器内、只需接上传感器就可以正常工作。

若不连接载波线，则只能当一般的轴报仪使用。

仪器使用时对广播无任何干扰。

2.3该仪器采用先进的模块式开关稳压电源，能在DC36—72V或DC77V~138V（110V标准时）范围内可靠工作。

一体化结构，工作可靠，带负载能力、抗干扰能力强、不易损坏、克服了一般逆变电源的缺点。

2.4由于该仪器采用大规模集成电路、计算机微处理器（CPU），智能化处理传感信息、模块化结构，因此结构简单、没有一个需要调节的元件，可靠性大为提高，仪器达到“免维护”，解除了用户的后顾之忧。

2.5如果采用数字式传感器，可以去除由于线路带来的测量温度误差，仪器的抗干扰能力大为提高。

2.6仪器的数据传输利用两根广播线或两根专用线进行，在现有的TKZW-1T型接线的基础上只加两根线，接线简单。

DC600V客车充电机对轴温报警器干扰的分析

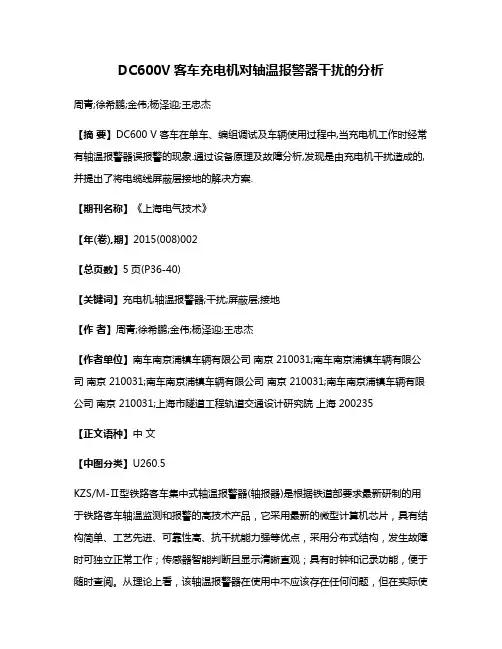

DC600V客车充电机对轴温报警器干扰的分析周青;徐希鹏;金伟;杨泽迎;王忠杰【摘要】DC600 V客车在单车、编组调试及车辆使用过程中,当充电机工作时经常有轴温报警器误报警的现象.通过设备原理及故障分析,发现是由充电机干扰造成的,并提出了将电缆线屏蔽层接地的解决方案.【期刊名称】《上海电气技术》【年(卷),期】2015(008)002【总页数】5页(P36-40)【关键词】充电机;轴温报警器;干扰;屏蔽层;接地【作者】周青;徐希鹏;金伟;杨泽迎;王忠杰【作者单位】南车南京浦镇车辆有限公司南京 210031;南车南京浦镇车辆有限公司南京 210031;南车南京浦镇车辆有限公司南京 210031;南车南京浦镇车辆有限公司南京 210031;上海市隧道工程轨道交通设计研究院上海 200235【正文语种】中文【中图分类】U260.5KZS/M-Ⅱ型铁路客车集中式轴温报警器(轴报器)是根据铁道部要求最新研制的用于铁路客车轴温监测和报警的高技术产品，它采用最新的微型计算机芯片，具有结构简单、工艺先进、可靠性高、抗干扰能力强等优点，采用分布式结构，发生故障时可独立正常工作；传感器智能判断且显示清晰直观；具有时钟和记录功能，便于随时查阅。
