QBZ-80、120、200/1140、660、380AQBZ系列矿用隔爆型真空电磁起动器，该起动器采用WZBQ-7新型高性能系列微机控制保护装置产品之一。
本说明书介绍该起动器用途、技术参数、结构、工作原理和保护装置的特点和先进性。
一、用途和适用范围1、主要用途与功能：本矿用隔爆型真空电磁起动器（以下简称起动器），用于交流50HZ电压1140V 以下供电电网中，作为直接或远距离控制三相鼠笼型异步电机，并可在停在时进行换向，具有过载、短路、漏电闭锁、断相、过电压吸收、不平衡等保护功能。
2、主要特点（1）WZBQ-7智能型综合保护器具有系统自检，故障诊断巡检及记忆功能，能够实时检测并数字化显示运行状态及故障指示，便于系统使用、维护和故障判断处理。
（2）采用技术先进的智能化单片机控制器和人机屏系统；采样精度高、抗干扰性强、动作性能灵敏可靠、质量稳定、参数设置灵活方便，运行及故障画面直观简明。
（3）在用户界面上，采用大屏幕液晶（液晶显示器及操作键盘），汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，保护器能存储定值，并可在线查询、修改，具备事件顺序记录、及事件等功能。
（4）抗高低温、潮湿、振动，有害气体、灰尘的能力强。
（5）保护功能齐全，有过载、短路、漏电闭锁、断相、过电压吸收、不平衡等保护功能。
3、型号及含义：Q B Z -/A(智能)二、主要技术参数三、保护性能1、短路保护：短路电流整定值按额定电流值的倍数整定，分为3倍~10倍、步长为1.短路电流为整定值的1.2倍时，动作时间不大于0.1s，整定值的误差为±10％。
2、过载保护:过载整定值按电流Lr的倍数整定，分为0.2倍~1.0倍、步长为0.1.动作时漏电闭锁电阻值与表中规定的误差不大于20%（注：解锁值不大于闭锁值的当线路电压突然消失时，起动器动作跳闸。
6、过电压吸收保护当主回路分断时，瞬间会产生高电压，通过接与主回路的阻容吸收装置来保护。

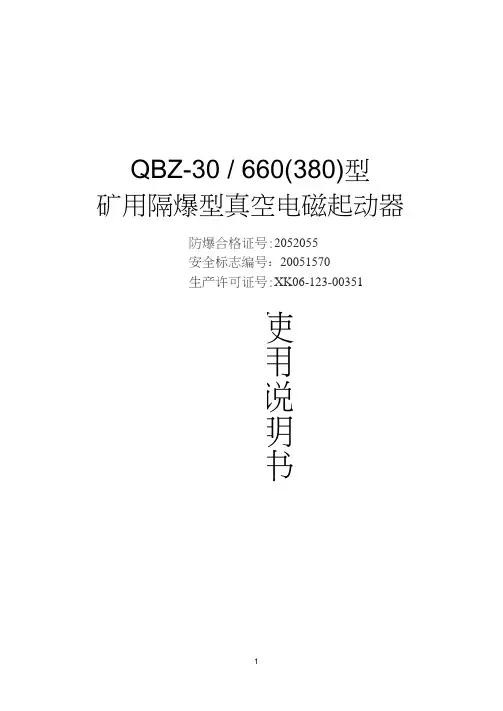

QBZ-30 / 660(380)型矿用隔爆型真空电磁起动器防爆合格证号:2052055安全标志编号：20051570生产许可证号:XK06-123-00351使用说明书南京双京电器有限责任公司1概述1.1 QBZ-30/660（380）型矿用隔爆型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷）和煤尘的矿井中，主要用于在交流50Hz，电压660V（380V ）的线路中，控制额定功率在15KW以下的防爆型三相异步电动机可实现直接起动、停止，并可在停机时进行换相。
1.2 通过改换控制变压器BK的接线（660V改为380V））并将漏电闭锁的检测端电子保护器的A9改到B10（380V）的位置上，亦可作控制额定电压380V，电流在额定电流以内防爆三相异步电动机。
1.3 起动器的控制方式，可就地或远方控制，同时具有过载、断相、漏地闭锁和风电延时闭锁等保护功能。
1.4型号的组成及代表意义Q - 30/6p0（380）----------- 额定电流、额定电压真空___________________________ 隔爆型起动器1.5 防爆型式：矿用隔爆型防爆标志“ Exdl”1.6使用环境条件起动器在下列条件下可靠工作a.海拔不超过2000m;压力范围80~110Kpa ;b .运行环境温度为-20~+40 C；c.在有沼气爆炸的混合物矿井中；d .周围空气相对湿度不大于95% （+25C）；e. 与垂直面安装倾斜度不超过15°;f. 无显著摇动和冲击振动的地方；g .无足以腐蚀金属和破坏绝缘的气体和蒸汽的场所；h .无滴水的地方。
2结构特征与工作原理2.1起动器由装在撬形托架上的长方形隔爆外壳，本体组件及前门组件组成，前门是采用快开门型式，当前门上的闭锁螺栓解锁后可打开前门。
2.2 外壳上装有：2.2.1接线腔设有主电路进线端子3个XI、X2、X3和出线端子3个D1、D2、D3，和控制线接线七芯组合接线端子5#、1#、2#、9#、13#、8#、44#、33#。

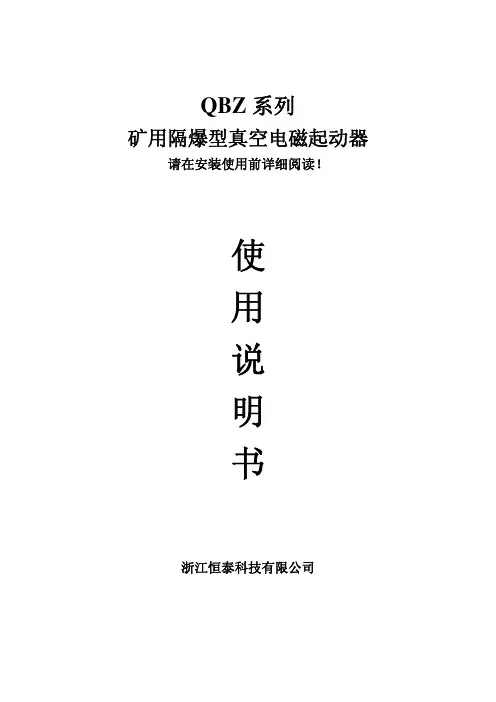

QBZ系列矿用隔爆型真空电磁起动器请在安装使用前详细阅读！使用说明书浙江恒泰科技有限公司目录1 概述..........................................................................................................................................-2 -1.1 适用范围.......................................................................................................................- 2 -1.2 使用条件.......................................................................................................................- 2 -1.4 防爆型式.......................................................................................................................- 3 -1.5 防爆标志.......................................................................................................................- 3 -1.6 执行标准.......................................................................................................................- 3 -2 结构特征和工作原理..............................................................................................................-3 -2.1 结构特征.......................................................................................................................- 3 -2.3 起动器电气原理图.......................................................................................................- 4 -2.4 起动器工作原理...........................................................................................................- 4 -3 技术参数..................................................................................................................................- 5 -3.1 保护性能.......................................................................................................................- 5 -3.2工频耐压........................................................................................................................- 5 -3.3 电气间隙和爬电距离...................................................................................................- 6 -3.4额定短路接通与分断能力............................................................................................- 6 -4 外型尺寸及重量......................................................................................................................- 6 -5 安装调整与维护及安全须知..................................................................................................- 7 -5.1 安装调整.......................................................................................................................- 7 -5.2 操作性能.......................................................................................................................- 7 -5.3 安全须知.......................................................................................................................- 8 -6 故障分析与排除......................................................................................................................- 8 -7 运输及贮存..............................................................................................................................- 8 -8 订货须知..................................................................................................................................- 9 -9 售后服务及承诺......................................................................................................................- 9 -10 联系方法................................................................................................................................- 9 -QBZ系列矿用隔爆型真空电磁起动器使用说明书1 概述1.1 适用范围QBZ系列矿用隔爆型真空电磁起动器，（以下简称起动器）适用于有爆炸性的危险气体和煤尘的矿井中，适用于交流50HZ，电压至1140V的电路中，直接起动或远距离起动，停止和正反转控制三相鼠笼式异步电动机，同时对电动机有关电路进行综合保护。
矿用隔爆型真空可逆电磁起动器QBZ-80N (660V)使用说明书执行标准：MT111-1998八达电气有限公司矿用隔爆型真空可逆电磁起动器QBZ－80N／660V说明书1．用途和使用条件1.1用途QBZ-80ND/660V矿用隔爆型真空可逆电磁起动器(以下简称起动器)适用于在有沼气爆炸性混合物气体和煤尘的矿井中，对交流50Hz，电压660V，电流至80A的三相鼠笼式感应电动机进行远距离正、反向起动、停止或就地停止。
起动器保护功能齐全，具有过载、短路、断相、漏电闭锁等保护，主电路还有阻容过电压吸收装置。
在必要时，该起动器允许使用机壳外的隔离开关手柄停止电动机，隔离开关在额定电压下，能分断1倍额定电流(Ie=80A)。
1.2正常使用条件a.海拔不超过2000m；b.运行环境温度-5～+40℃；c.周围空气相对湿度不大于95%(+25℃)；d.在有沼气爆炸性混合物的矿井中；e.与水平面的安装倾斜度不超过15°；f.在无显著摇动和冲击振动的地方；g.在无明显破坏绝缘的气体或蒸气的环境中；h.能防止滴水的地方；i.污染等级：3级；j.安装类别：Ⅲ类。
2型式及基本参数2.1型号含义Q B Z —80 N D / 660额定电压JDB保护器可逆额定电流真空式隔爆型起动器2.2技术参数2.2.1主电路基本参数：电源额定频率：50Hz。
额定工作电压：660V。
额定工作电流：80A。
2.2.2电寿命：AC-3类别60万次。
AC-4类别3万次。
2.2.3通断能力：额定接通能力：1000A 100次。
额定分断能力：800A 25次。
真空接触器极限分断能力：2000A 3次。
隔离开关的分断能力：80A(660V时)正、反各3次。
2.2.4引入电缆外径：主电路：φ31～40mm控制电路：φ8～19mm2.2.5外形尺寸：长×宽×高=660×520×735mm2.2.6重量：130Kg。
QBZ-80矿用隔爆型真空电磁起动器矿用隔爆型真空电磁起动器使用讲明书山东容力达矿用电器一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。
所选用的CKJ5-80真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。
2、起动器除选用真空接触器外，并配有JDB电动机综合爱护器，使产品爱护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125可在专门情形下切断6倍额定电流一次，起动器还具有阻容过电压吸取爱护装置RC，因此该起动器是煤矿更新换代的理想产品。
3、用途及适应范畴起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在交流50HZ电压为660V 或380V的线路中，直截了当或远距离起动，停止和正反转操纵三相鼠笼型异步电动机，同时对电动机有关电路进行综合爱护，要紧用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。
4、使用条件（1）a、海拔高度不超过2000米；（2）周围环境温度不高于40℃，不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过15°；（6）无明显摇动和剧烈冲击振动的地点；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地点；（9）污染等级三级；（10）防护等经受IP5；（11）安装类不Ⅲ类。
5、起动器型号含义Q B Z –80 /660(380)6、本起动器设计依据额定工作电压（V）额定工作电流（A）真空矿用隔爆型起动器MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。
7、起动器类不矿用隔爆型..标志.ExdI二、要紧技术参数外型尺寸1、起动器要紧技术参数见表一表一额定电压（V）额定电流（A）所操纵电机的最大功率机械寿命万次电寿命万次真空接触器极限分断能力A隔离换向开关分断能力A重量AC3 AC4 Kg660 80 75 30 5 6 2500 750 802、起动器选用JDB电机综合爱护器，作为过载、短路、断相、漏电闭锁等爱护。
QBZ2-80、120、200N矿用隔爆型可逆真空电磁启动器一、主要用途及适用范围QBZ2-80、120、200N智能型矿用隔爆型可逆真空磁力启动器适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中。
在交流50HZ，电压为380V、660V或1140V的线路中，对隔爆型三相鼠笼异步电动机进行起动、停止（可逆启动器还对电机进行正反转控制）等控制，并能对本启动器所控制的负载线路和电动机进行保护，控制方式采用远方控制，并可在停机时进行换向。
二、型号含意QBZ2---80（）/660V(380)NQ-------------启动器B-------------隔爆型Z-------------真空2-------------设计序号80（）—----------额定电流A660V（380）---额定工作电压VN-------------可逆型电流整定及界面说明按以下说明进行：1、人机界面说明：1.1按键说明“确认”：用于进入设置状态，确认并保存各种参数及功能设置的结果。
当出现故障后，按此键可以解除故障状态。
“移位”：用于改变当前光标的位置。
进入主菜单时下移，设定参数时右移。
“调整”：用于修改功能及参数值，进入主菜单时上移，修改参数值时用于改变当前光标所在位置的数字，按下该键一次，数字增加“1”，当增加到“9”时，再按该键则返回至“0”。
1.2界面说明1.2.1上电后的初始化界面：1.2.2正常工作时分两页滚动显示各项参数初始化后的第一页显示当前负载的三相电流值及启动器的启动次数第二页显示当前的电压、漏电电阻、瓦斯浓度及启动器的启动次数1.2.3主菜单分为七项，移动光标进行选择，（各菜单项下还有子菜单）“定值查询”：菜单各项显示同“定值修改”，但在此菜单下各项只能查看，不能修改。
“定值修改”菜单如下（分页显示，每按一次“确认”按键翻一页）：本菜单下主要是更改参数及功能，进入之前必须输入操作密码。
A页，此页要求输入操作密码。

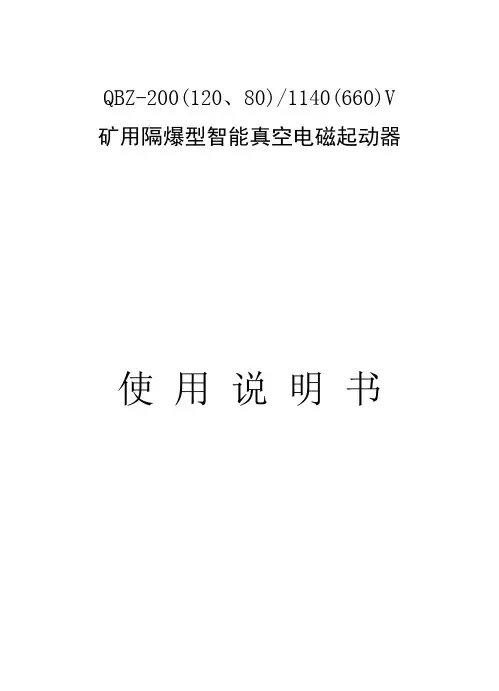

QBZ-200(120、80)/1140(660)V 矿用隔爆型智能真空电磁起动器使用说明书一、主要用途与适用范围：1、QBZ系列矿用隔爆型智能真空电磁起动器（以下简称起动器），适用于煤矿井下含有爆炸性气体（甲烷）和煤尘混合物的环境中。
主要用于交流50赫，电压至1140V或660伏，额定工作电流200安以下的供电线路中。
对矿用隔爆型三相鼠笼异步电动机直接起动和停止，需要时还可以进行远方控制，并可在停机时进行换向。
二、规格及基本技术参数1、起动器的型号及含义：Q B Z —□ / □额定电压V:660、1140额定工作电流A:200、120、80真空隔爆型起动器2、基本参数额定电压：1140V、660V额定电流：200A、120A、80A 最小电流：1A、3A、3A 步长1A三、正常工作条件1、起动器的正常工作条件：a）海拔高度不超过2000米；b）周围环境温度为-5℃～+40℃；c）周围空气相对湿度不大于95%（+25℃）；d）在无破坏绝缘的气体或蒸汽的环境中；e）在无显著摇动和冲击振动的地方；f）与水平面的安装倾斜度不超过15°；g）能防止滴水的地方；h）污染等级3级，安装类别Ⅲ类。
2、起动器的额定工作制：a）长期工作制；b）不间断工作制；c）断续周期工作制；Ac-3类通电持续率40%，操作频率600次/小时。
Ac-4类通电持续率40%，操作频率120次/小时。
3、电源条件：起动器适用于交流50赫，电压至1140V或660V的电力系统，允许电压波动范围75～110%额定电源电压。
四、保护功能1、过载保护1.1、对起动器负荷侧出现的持续过载，实施反时限保护并报警。
1.2、对起动器负荷侧出现的断续过载，进行能量释放和积累运算，实施反时限保护并报警。
1.3、过载保护时，其特性应按表一的规定（其中Ie代表电磁起动器上整定的额定工作电流）2、短路保护：对起动器负荷侧出现的短路故障，进行定时限速断保护。
QBZ系列矿用隔爆型真空电磁起动器说明书默认分类2010-03-25 12:49:22 阅读456 评论2 字号：大中小\一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。
起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。
1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。
2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。
3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。
二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f）与垂直面的安装倾斜度不超过15°；g）在无显著摇动和冲击振动的地方；h）能防止滴水的地方；i）环境污染等级为3级；j）安装类别为Ⅲ类；三、技术特征1、型号含义Q B Z —额定电流 / 额定电压电磁起动器隔爆型真空2、防爆型式起动器为矿用隔爆型：ExdI3、技术参数3.1、本体主要技术数据见表1表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。
表2-23.2.2断相保护特性如表33.2.3短路保护特性如表43.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。
QBZ-80 QBZ-120 QBZ-200真空磁力启动器说明书（北京煤炭矿用设备厂）QBZ-80 QBZ-120 QBZ-200使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1(用途:本产品适用于井下电气设备的起、停控制和保护之用。
2(适用条件1(1海拨高度不超过2000米，环境大气压力80-110Kpa; 1(2周围介质温度为(-20?—+40?);1(3周围介质湿度不大于95?3%(25?)1(4在具有甲烷混合物及煤尘爆炸危险的工矿企业中; 1(5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中; 1(6在无剧烈震动及强热源地区;1(7在具有防水和防雨雪侵袭的地方;1(8安装位置与垂面的倾斜度不超过15度;1(9电源为交流50HZ、额定电压为660V(380V)系统中; 3(型号及意义一个一图没打3(1防暴标志:ExdI3(2防暴型式:矿用隔爆型3(3外形尺寸:QBZ—80 380×460×620(mm)QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm) 3.4重量:QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3(5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1(型号规格表1起动器型号 QBZ—80 QBZ—120 QBZ—200额定电压(V) 660(380) 660(380) 660(380)80 120 200 额定电流(A)最大控制功率(kw) 65(40) 100(60) 170(100) 注:用于380V供电系统时，应将控制变压器一次侧660V接线端子改接到380V端上。
2(保护功能2(1过载保护;2(2短路保护;2(3断相保护2(4主电路漏电闭锁保护;2(5过电压保护;3(控制变压器参数3(1额定容量:120V3(2电压比:660V(380V)/36V。
QBZ—200/1140（660）D 矿用隔爆型真空电磁起动器QBZ—200/1140（660）N智能型使用说明书一、概述：QBZ系列矿用隔爆型智能化真空电磁起动器（以下简称起动器），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。
在交流50Hz，电压为1140、660V或380V的线路中，对隔爆型三相鼠笼电动机进行起动、停止或反转、正转切换等控制，并能对本起动器所控制的负载线路和电动机进行保护，控制方式可采用就地控制或远方控制，并可在停机时进行换向。
起动器采用快开门结构，结构简单合理，操作方便，本体采用横板推拉式，隔离开关独立安装方式，使用简单的控制线路，便于维护。
本起动器采用WTB-I型微机监控保护装置，本装置以高性能单片机为核心，工业级外围芯片，精密小型互感器，小型专用继电器，以及科学算法，保护可靠灵敏，测量精确。
模块化的硬件设计，科学的编程方法，多种抗干扰措施，高精度的A/D转换，使该装置具备高性能，高抗干扰力。
采用大屏幕液晶中文汉显，菜单式操作。
重要操作设有授权密码，既方便了用户操作又有效地防止无关人员擅自更改重要参数的可能。
该装置具备查询、修改、故障记录、自检等功能。
标准的RS-485/RS-232通讯接口（订货时必须说明），使该装置具有遥测、遥调、遥控等功能。
可直接构成煤矿井下无人值守系统的一部分。
二、工作条件：●海拔不超过2000米，周围环境压力为（~）×105Pa;●周围环境温度为-5℃~+40℃；●周围空气相对湿度不大于95%（+25℃）；●须防止水或其它液体浸入起动器内部；●无剧烈振动、颠簸以及与水平面安装倾斜度不超过15°。
三、型号意义：Q B Z——□/□（□）N开关类型（N为可逆，D为普通）第二额定工作电压（V）最高额定工作电压（V）额定电流（A）真空隔爆型起动器四、主要技术参数和技术性能：WTB-1智能型综合保护装置保护动作性能：五、结构：见外形结构图，起动器由装在撬形底架上的方形隔爆外壳，本体装配采用立式结构，底部导轨，前门及电器件等部分组外壳的前门为平面止口式。
执行标准 MT111-1998Q/JKL004-2006、（）Q B Z-80120/1140660矿用隔爆型真空电磁起动器使用说明书版本号发布日期12345 2009.05济源市科灵电器有限责任公司！安装前请仔细阅读《使用说明书》。
、使用范围和条件1、型真空电磁起动器，用于有爆炸性危险的气体1.1 QBZ-80120/1140(660)和煤尘的矿井中，用于交流赫兹，电压至伏（伏），电流至、50114066080的长期工作制、间断工作制的三相鼠笼型异步电动机的起动、停止和在停止120A 时进行换向之用，且具有过载、短路、断相、漏电闭锁等保护功能。
起动器适用于下列工作条件：1.2 海拔不超过米；1.2.1 2000周围介质温度不高于℃不低于－℃；1.2.2 +405周围空气湿度不大于（℃时）；1.2.3 95%+25安装位置与垂直面倾斜度不大于；1.2.4 15°无强烈颠簸振动的场合；1.2.5 无足以腐蚀金属和破坏绝缘气体和蒸气的场合；1.2.6 有防雨设备和防液体浸入的地方。
1.2.7 开关型号的表示方法如下：1.3 、技术数据2基本参数 :、结构概述3起动器由隔爆外壳和真空本体两部分组成，真空本体装于隔爆壳中。
起动器由座在托撬底座上的隔爆外壳组成，壳身上方有接线腔，下方为主3.1 Q B Z -- /1140(660)□额定电压额定电流真空矿用隔爆型电磁起动器型号额定电压（伏）额定电流（安）保护类别—QBZ 801140660(380)80110）65(40—SDB D —QBZ 1201140660(380)120170）100(60—SDB D在η×cosΦ=时最大控制0.75电机功率（千瓦）腔各为独立的隔爆部分，起动器为快开门结构，前门为平面止口式。
正前左侧有,一转动手把，抬起手把可以水平转动左右，向右侧转动为开门，向左侧转动90°为关门。
正前方的右侧设联锁杆，右侧面有两个按钮：起动、停止；还有一个隔离换向开关的手柄，共两档：供电、停电。
QBZ系列矿用隔爆型真空电磁起动器1、概述1.1主要用途及适用范围QBZ系列矿用隔爆型真空电磁起动器（以下简称起动器），适用于具有爆炸性气体（甲烷混合物）和煤尘爆炸性危险的煤矿井下，在交流50Hz，电压至1140伏及以下的供电系统中，电流至200A的电路中，作为就地或远距离控制的矿用隔爆型三相鼠笼型异步电动机的起动、停止或反转控制之用,它特别适用于频繁操作，重负荷的煤矿机械设备中。
1.2产品特点该起动器是矿用隔爆型起动器，起动器的接触器是真空接触器，其灭弧介质是真空介质，因此其灭弧效果极佳，使其分断、接通能力增强，具有比空气接触器更加安全、可靠的特点。
采用电机综合保护器，保护功能齐全；起动器是可逆型式，在停止时可以对电机进行反转操作。
该起动器具有下列保护：a、过载保护b、短路保护c、断相保护d、失压保护e、主回路漏电闭锁功能1.3产品型式、及其型号组成意义1.3.1产品的防爆型式：矿用隔爆型；防爆标志：ExdI。
1.3.2型号的意义：Q B Z - □/ □额定电压（V）额定电流（A）真空隔爆型起动器1.4执行标准MT111-2011矿用防爆型低压交流真空电磁起动器。
Q/JZ014-2009产品技术要求的规定1.5使用环境条件：a）海拔不超过2000m；b）环境大气压力80~110KPa；c）环境温度-5~+40℃；d）周围空气相对湿度不大于95%（25℃时）；e）在具有甲烷爆炸危险气体和煤尘爆炸危险的煤矿井下。
1.6工作条件：a）与水平面的安装倾斜角度不超过15°；b）无显著摇动和冲击振动的地方；c）无显著破坏绝缘的气体和蒸气的地方；d）能防止滴水的地方；e）污染等级：3级；f）安装类别：Ⅲ类；g）工作电压不超过1140V；1.7安全：该起动器是在具有爆炸性气体危险环境中使用的设备，因此要特别注意或检查其隔爆结构，防止失爆以便保证设备与矿井、人员的安全。
2、结构特征与工作原理2.1起动器壳体结构：起动器由钢板和型钢焊成圆形隔爆型壳体，主体上方为隔爆型的方型接线腔。
