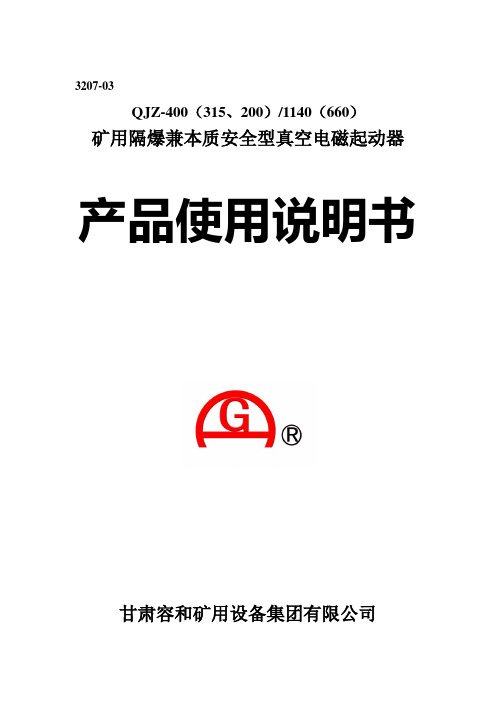

3207-03QJZ-400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备集团有限公司2009.03.10出版1 用途及使用范围1.1QJ Z—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷或煤尘的矿井），主要用于直接起动或停止额定电压至1140V，频率为50Hz，额定功率250KW（200A）、400KW（315A）、550KW（400A）以内的三相鼠笼异步电动机。
起动器配备智能汉显保护器，保护器是在一型基础上的升级版，它将原外围本安回路集成在保护器内，使起动器外围线路简单易维护、故障率低、保护更可靠，另具有RS-485通讯接口。
起动器可进行远方控制和联控，并可在停机时进行换向。
1.2 起动器的工作条件如下：a.海拔高度为2000 m；b.周围环境温度为－20～+40℃；c.周围相对湿度不大于95％（25℃）；d.须能防止水或其它液体浸入的地方；e.无剧烈振动，颠簸以及水平安装倾斜度在15°以内的环境中；f.无破坏绝缘的气体或蒸汽的环境中。
1.3 起动器具有欠压过压保护、短路保护、断相与不平衡保护和漏电闭锁功能，并且具有显示功能，故障记忆功能、试验功能等。
1.4起动器型号含义：2. 执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》；Q/GKD 014—2006《QJZ—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器》。
3. 防爆型式矿用隔爆兼本质安全型; 防爆标志 Exd〔ib〕I .4 结构和性能概述4.1 起动器由装在撬形底架上的方形隔爆外壳，固定式千伏级元件装配，控制板装配及前门组装部件组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式，开门时，需先解开前门右侧中部的机械闭锁，然后提起起动器左侧固定于铰链上的操作手把，将前门向上抬起大于30㎜后（不要过于抬高），前门即可打开，关门时，用手平提铰链上的操作手把，转动前门即可关闭。
QJR10-400(315、200、120)/1140(660)Z 矿用隔爆兼本质安全型交流真空软起动器使用说明书使用前请仔细阅读说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求进行编写。
一、概述1、产品特点矿用隔爆型兼本质安全型交流真空软起动器（以下简称软起动器）是机电一体化新技术产品，是一种具有软起动功能的真空电磁起动器。
该产品适用于交流660V、1140V 的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。
它具有起动电流小，起动速度平稳可靠，保护功能齐全，起动过程胶带无振动，对电网冲击小等优点。
还可以根据现场的实际工况调整，从而减小起动时皮带的张力，降低对皮带带强的要求，进而可以降低皮带机的投资，延长皮带的使用寿命。
该软起动器采用全中文显示、并具有漏电闭锁、断相、过压、欠压、过流、过载、三相不平衡、短路等多种保护功能，并能实时显示输入电压、电流、故障类型等信息。
2、用途及适用范围本软起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备软起动。
软起动器可以就地、远距离和联机起停控制，额定电压为1140或660伏，频率是50赫兹，额定电流在50～400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。
机壳外有隔离换向开关手柄，可以在电机停车时对电机的转向进行选择，必要时也允许分断电动机。
3、规格额定电压：660V 1140V；额定电流：400A以下。
4、型号的组成及含意Q J R 10- □ / □ Z直起额定电压V额定电流A设计代号软起动隔爆兼本质安全起动器5、执行标准GB3836-2000；《爆炸性气体环境用电气设备》MT/943-2005《矿用低压交流软起动器》Q/RXB 10-2009《QJR10-400(315、200、120)/1140（660）Z矿用隔爆型兼本质安全型交流真空软起动器》6、软起动器的防爆型式矿用隔爆兼本质安全型；防爆标志为：Exd［ib］I。
![QJZ_200_315_400_1140[660]矿用隔爆兼本质安全型真空电磁起动器[电光]](https://img.taocdn.com/s1/m/c40f4b3ebb68a98270fefa2d.png)
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定电压为1140V、660V、380V，频率为50赫兹，电流至400A以下，用于直接起动或停止矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。
1.1通过改换控制变压器接线并将漏电闭锁的检测端100#线由保护器上的1改到2，从1140（660）到660（380）位置后，亦可用作控制额定低一档电压，电流在额定电流以内的电动机。
2、本起动器应在下列条件下可靠地工作：2.1海拔不超过2000米；2.2周围环境温度为-5℃～+40℃；2.3周围空气相对湿度不大于95％（25℃）；2.4须能防止水或其他液体浸入起动器内部；2.5无剧烈振动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。
4、起动器可单独控制，也可联锁控制（以下称联控）（多台起动器正序延时起动，逆序停止直至第1台）。
5、起动器设有试验开关，可在运行前对控制线路和保护线路进行检查。
6、起动器工作制为8小时工作制，操作频率应在120次/小时之内。
技术参数1、线路电压在额定值75～110％时，起动器应能可靠工作。
1.1本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
1.2远控电缆长度≤300m，分布电感≤0.3mH，分布电容≤0.03μf。
1.3漏电闭锁检测回路开路电压≤DC17V，短路电流≤0.5mA。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。

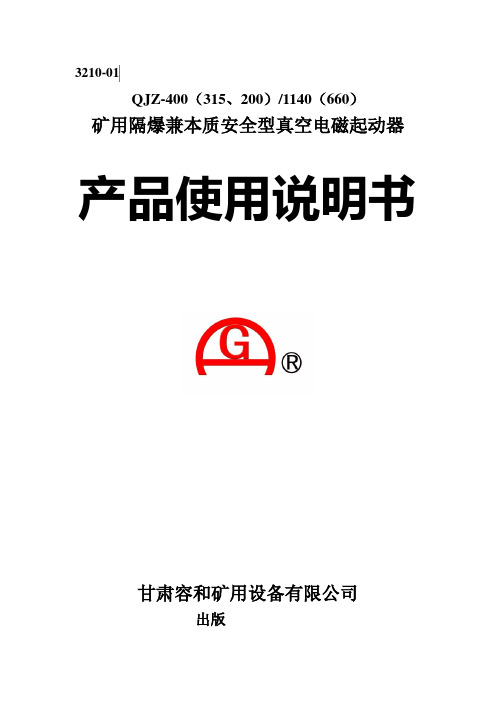

3210-01QJZ-400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备有限公司出版1 用途及使用范围QJ Z—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷或煤尘的矿井），主要用于直接起动或停止额定电压至1140V，频率为50Hz，额定功率250KW（200A）、400KW（300A）、550KW（400A）以内的三相鼠笼异步电动机。
起动器可进行远方控制和联控，并可在停机时进行换向，出厂时电源接至1140V。
通过变换控制变压器接线并拨动漏电转换开关至660V位置后，亦可用作控制额定电压为660V，额定电流为相应范围内的电动机。
起动器的工作条件如下：a.海拔高度为2000 m；b.周围环境温度为－20～+40℃；c.周围相对湿度不大于95％（25℃）；d.须能防止水或其它液体浸入的地方；e.无剧烈振动，颠簸以及水平安装倾斜度在15°以内的环境中；f.无破坏绝缘的气体或蒸汽的环境中。
起动器具有失压保护、短路保护、过载保护、断相保护、漏电闭锁保护，具有过载、断相、短路闭锁、短路、漏电等故障显示，还具有有电源、运行指示。
起动器型号含义：2. 执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》；Q/GKD 014—2006《QJZ—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器》。
3. 防爆型式及标志防爆型式：隔爆兼本质安全型。
防爆标志： Exd〔ib〕I .4 结构和性能概述起动器由装在撬形底架上的方形隔爆外壳，固定式千伏级元件装配，控制板装配及前门组装部件组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式，开门时，需先解开前门右侧中部的机械闭锁，然后提起起动器左侧固定于铰链上的操作手把，将前门向上抬起大于30㎜后（不要过于抬高），前门即可打开，关门时，用手平提铰链上的操作手把，转动前门即可关闭。
3207-03QJZ-400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备集团有限公司2009.03.10出版1 用途及使用范围1.1QJ Z—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷或煤尘的矿井），主要用于直接起动或停止额定电压至1140V，频率为50Hz，额定功率250KW（200A）、400KW（315A）、550KW（400A）以内的三相鼠笼异步电动机。
起动器配备智能汉显保护器，保护器是在一型基础上的升级版，它将原外围本安回路集成在保护器内，使起动器外围线路简单易维护、故障率低、保护更可靠，另具有RS-485通讯接口。
起动器可进行远方控制和联控，并可在停机时进行换向。
1.2 起动器的工作条件如下：a.海拔高度为2000 m；b.周围环境温度为－20～+40℃；c.周围相对湿度不大于95％（25℃）；d.须能防止水或其它液体浸入的地方；e.无剧烈振动，颠簸以及水平安装倾斜度在15°以内的环境中；f.无破坏绝缘的气体或蒸汽的环境中。
1.3 起动器具有欠压过压保护、短路保护、断相与不平衡保护和漏电闭锁功能，并且具有显示功能，故障记忆功能、试验功能等。
1.4起动器型号含义：2. 执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》；Q/GKD 014—2006《QJZ—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器》。
3. 防爆型式矿用隔爆兼本质安全型; 防爆标志 Exd〔ib〕I .4 结构和性能概述4.1 起动器由装在撬形底架上的方形隔爆外壳，固定式千伏级元件装配，控制板装配及前门组装部件组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式，开门时，需先解开前门右侧中部的机械闭锁，然后提起起动器左侧固定于铰链上的操作手把，将前门向上抬起大于30㎜后（不要过于抬高），前门即可打开，关门时，用手平提铰链上的操作手把，转动前门即可关闭。

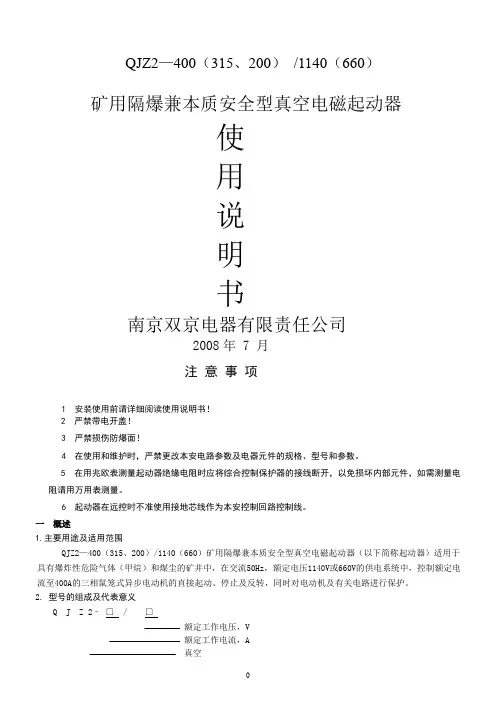

QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司2008年 7 月注意事项1 安装使用前请详细阅读使用说明书！2 严禁带电开盖！3 严禁损伤防爆面！4 在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
5 在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
6 起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
2.型号的组成及代表意义Q J Z 2–□ / □额定工作电压，V额定工作电流，A真空隔爆兼本质起动器起动器3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准： Q/320123LFC31-2008 MT111 - 1998二正常工作条件1. 周围环境温度为-5℃～+40℃；2. 矿井大气压力（80～110）kPa（在地面使用时海拔高度不超过2000m）；3. 相对湿度不大于95％（＋25℃时）；4. 在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5. 在无破坏绝缘的气体或蒸汽的环境中；6. 在无显著摇动和冲击振动的地方；7. 在与水平面安装倾斜度不超过15º；8. 能防止滴水的地方；9. 污染等级：3级；10.安装类别：Ⅲ类。
三结构概述起动器由安装在撬形底架上的方形隔爆外壳和芯架小车组成，如图1，如图2所示。
隔爆外壳分上、下腔两部分。
上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采用压底式引入装置。
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定）1、线路电压在额定值75～110％时，起动器应能可靠工作。
1.1本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
1.2远控电缆长度≤300m，分布电感≤0.3mH，分布电容≤0.03μf。
1.3漏电闭锁检测回路开路电压≤DC17V，短路电流≤0.5mA。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
外壳的前门为平面止口式，当前门右侧中部的机械闭锁解锁后，可以抬起起动器左侧固定于铰链上的操作手把，将门抬起约30毫米后（注意不要过于抬高），前门即可打开。
关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。
2、本体装配有：2.1交流真空接触器CJ，电流互感器LH，阻容吸收装置ZR;、中间1.1单机远控：远控按钮及二极管按图示分别接开关的K1、K2、K3，接线端子。
1.2双机（或多机）联控：本机的K5、K6、K7、K2、K22分别与下台的K11、K2、K3、K8、K9按图示对应联接；本机的远控按钮按图示接K1、K22、K3。
1.3钮子开关1K、2K：1K为远、近控选择开关；2K为单机、联控选择开关，据选取的控制方式，确定1K、2K的倒向。
1.4近控二极管D1(1N4004）出厂已接好（K2-6)。
1.5合上换向开关，控制变压器有电，观察窗上的电源显示灯亮，说明控制电源有电，正常情况下保护器接点吸合为起动作好准备。

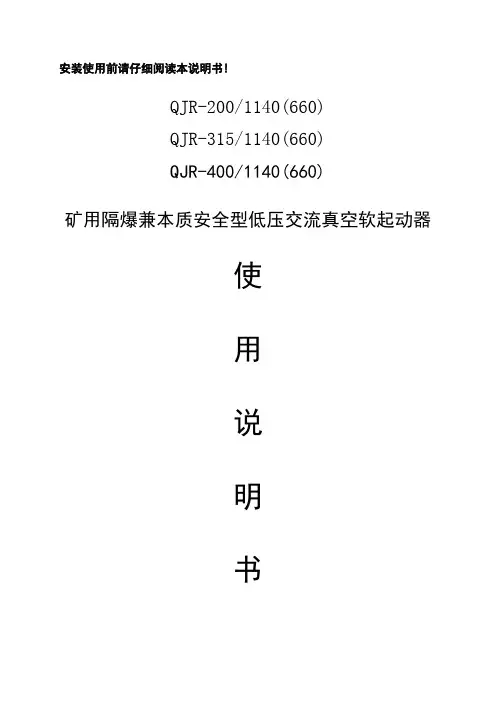

安装使用前请仔细阅读本说明书!QJR-200/1140(660)QJR-315/1140(660)QJR-400/1140(660)矿用隔爆兼本质安全型低压交流真空软起动器使用说明书浙江金门防爆电气有限公司安装使用前请仔细阅读本说明书!QJR-200/1140(660)、QJR-315/1140(660)、QJR-400/1140(660) 矿用隔爆兼本质安全型低压交流真空软起动器一.用途及使用条件1.用途QJR-200、315、400/1140（660）矿用隔爆兼本质安全型低压交流真空软起动器(以下简称软起动器)是在矿用隔爆兼本质安全型真空电磁起动器的基础上,改直接起动为软起动.降低了起动电流(由4-8Ie改善为可调),这样减少了冲击电流对电网及负载的冲击.软起动器是目前最先进、最流行的电动机起动器。
它采用16位单片机进行中文智能化控制，可以无级调压至最佳起动电流，保证电动机在负载要求的起动特性下平滑起动，再轻载时能节约电能。
传统鼠笼型异步电动机的起动方式有直接起动或自耦降压起动、Y/△转换、电抗器减压起动、延边三角形减压起动等。
这些起动方式，起动转矩基本固定、但不可调，起动过程中会出现二次冲击电流，对负载机械有冲击转矩，且受电网电压波动的影响。
造成的起动瞬间电流尖峰冲击,对前一级总开关（馈电开关、高压馈电开关带漏电保护的）冲击跳闸。
当电网电压下降时可能造成电机堵转等问题。
但是软起动可以克服上述缺点。
软起动器具有无冲击电流、可自由地无级调压至最佳起动电流及轻载时节能等优点。
是传统的矿用隔爆本质安全型真空电磁起动器的理想替代产品.起动器具有起动时间可调,还具有漏电闭锁、断相、过载、欠压、过流、过载、三相不平衡、短路等保护功能及相应的故障指示.软起动器适用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中做运输设备的软起动。
配备RS-485通讯接口，传输稳定、迅速，可实现遥测、遥调、遥控。

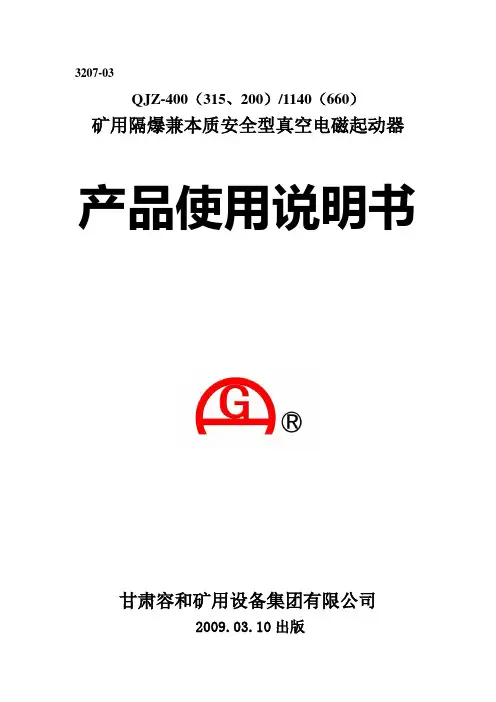

3207-03QJZ-400(315、200/1140(660矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备集团有限公司2009.03.10出版1 用途及使用范围1.1QJ Z—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器(以下简称起动器适用于含有爆炸性气体(甲烷或煤尘的矿井,主要用于直接起动或停止额定电压至1140V,频率为50Hz,额定功率250KW(200A、400KW(315A、550KW(400A 以内的三相鼠笼异步电动机。
起动器配备智能汉显保护器,保护器是在一型基础上的升级版,它将原外围本安回路集成在保护器内,使起动器外围线路简单易维护、故障率低、保护更可靠,另具有RS-485通讯接口。
起动器可进行远方控制和联控,并可在停机时进行换向。
1.2 起动器的工作条件如下:a.海拔高度为2000 m;b.周围环境温度为-20~+40℃;c.周围相对湿度不大于95%(25℃;d.须能防止水或其它液体浸入的地方;e.无剧烈振动,颠簸以及水平安装倾斜度在15°以内的环境中;f.无破坏绝缘的气体或蒸汽的环境中。
1.3 起动器具有欠压过压保护、短路保护、断相与不平衡保护和漏电闭锁功能,并且具有显示功能,故障记忆功能、试验功能等。
1.4起动器型号含义:2. 执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》;Q/GKD 014—2006《QJZ—400(315、200/1140(660矿用隔爆兼本质安全型真空电磁起动器》。
3. 防爆型式矿用隔爆兼本质安全型; 防爆标志 Exd〔ib〕I .4 结构和性能概述4.1 起动器由装在撬形底架上的方形隔爆外壳,固定式千伏级元件装配,控制板装配及前门组装部件组成,其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式,开门时,需先解开前门右侧中部的机械闭锁,然后提起起动器左侧固定于铰链上的操作手把,将前门向上抬起大于30㎜后(不要过于抬高,前门即可打开,关门时,用手平提铰链上的操作手把,转动前门即可关闭。
QJZⅡ系列矿用隔爆兼本质安全型真空电磁起动器1．概述1.1 QJZⅡ系列矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
主要用于直接起动或停止，额定电压1140V、频率为50Hz、额定功率最大为550kw 范围内的矿用隔爆型三相异步电动机。
控制方式可就地控制和远方控制，并可在停止时进行换向。
控制回路为本安回路。
1.2 通过改换控制变压器接线并将熔断器熔芯更换，也可用作控制额定电压为660V，电流在额定电流以内的电动机。
1.3 产品防爆型式、防爆标志及产品型号、含义1.3.1产品的防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I1.3.2产品型号:QJZ-200/（660）1140Ⅱ；QJZ-315/（660）1140Ⅱ；QJZ-400/（660）1140Ⅱ；1.3.3产品型号含义Q J Z —□/ □Ⅱ智能型额定电压额定电流真空隔爆兼本质安全型电磁起动器1.4执行标准Q/JZ034-2007 产品企业标准MT111-1998 矿用防爆型低压交流真空电磁起动器1.5 本起动器在下列条件下可靠地工作：1.5.1 海拔不超过2000m，周围环境压力为80-110×kPa;1.5.2 周围空气环境温度为-5—+40℃；1.5.3 周围空气相对湿度不大于95%（+25℃）；1.5.4 在有甲烷混合物及煤尘爆炸危险的煤矿井下；1.5.5 须能防止水或其他液体侵入起动器内部和无破坏金属及绝缘的气体和蒸汽的环境中；1.5.6 无剧烈冲击震动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；1.5.7安装类别Ⅲ；污染等级3级；1.6 起动器具有失压、短路、过载、断相、漏电闭锁等保护，及相应的故障显示以及电源、运行等工作状态显示。
1.7 起动器可在外部进行保护参数的整定，具有良好的人机对话界面，操作简单，显示明确。
1.8 起动器可单独控制，也可联台控制（以下称联控）。
目录1 概述 (1)1.1产品简介 (1)1.2使用环境及工作条件 (1)1.3型号的组成及其代表意义 (2)1.4产品规格及产品型号列表 (2)1.5外形尺寸 (4)1.6执行标准 (7)2 工作原理及电气性能 (9)2.1工作原理 (9)2.2电气参数 (9)2.2.1 额定参数 (9)2.2.2 本安参数 (9)2.3主回路保护及性能参数 (10)2.3.1 主回路保护项目 (10)2.3.2 主回路保护参数 (11)2.4辅助电源保护及性能参数 (12)3 连接器箱体接线端子说明 (13)3.1连接器箱体2～4回路端子说明 (13)3.1.1 进线侧端子说明 (13)3.1.2 出线侧端子说明 (14)3.2连接器箱体5～8回路端子说明 (16)3.2.1 进线侧端子说明 (16)3.2.2 出线侧端子说明 (17)3.3连接器箱体3300V-9～12回路端子说明 (21)3.3.1 进线侧端子说明 (21)3.3.2 出线侧端子说明 (22)3.4连接器箱体1140V-9～14回路端子说明 (25)3.4.1 进线侧端子说明 (25)3.3.2 出线侧端子说明 (26)3.5连接器内部端子说明 (29)4 喇叭嘴箱体接线端子说明 (30)4.1喇叭嘴箱体2～4回路端子说明 (30)4.1.1 进线侧端子说明 (30)4.1.2 出线侧端子说明 (30)4.2喇叭嘴箱体5～8回路端子说明 (32)4.2.1 进线侧端子说明 (33)4.2.2 出线侧端子说明 (33)4.3喇叭嘴箱体9～14回路端子说明 (36)4.3.1 进线侧端子说明 (36)4.3.2 出线侧端子说明 (36)15.1双点三线先导连接说明 (42)5.1.1 单机单速 (42)5.1.2 单机双速 (42)5.1.3 双机双速 (42)5.1.4 顺序控制 (43)5.2单点双线先导连接说明 (43)5.2.1 单机单速 (43)5.2.2 单机双速 (44)5.2.3 双机双速 (44)5.2.4 顺序控制 (45)6 门体开合与驱动单元更换 (46)6.1门体开合 (46)6.1.1 手柄及按钮说明 (46)6.1.2 门体打开 (46)6.1.3 门体关闭 (46)6.2驱动单元更换 (47)7 辅助电源使用说明 (48)7.1辅助电源显示面板介绍 (48)7.2辅助电源操作 (49)8 软件操作说明 (50)8.1显示 (50)8.2主控键盘 (50)8.3菜单构成 (51)8.4系统子菜单 (52)8.4.1 系统配置 (52)8.4.2 运行方案 (55)8.4.3 首页 (58)8.4.4 试验模式 (61)8.4.5 报警记录 (64)8.4.6 历史曲线 (65)8.4.7 数据报表 (65)8.4.8 触点检测 (66)8.5空载试验 (66)9 系统设置样例 (68)9.1设定运行方案 (68)9.2先导连接 (68)9.2.1 双点三线先导连接 (69)9.2.2 单点双线先导连接 (69)10 故障现象与排查 (70)11.1标志 (71)11.2包装、运输注意事项 (71)11.2.1 包装箱内随同产品的技术文件 (71)11.2.2 运输 (71)11.3贮存条件及注意事项 (71)1 概述1.1 产品简介QJZ2系列矿用隔爆兼本质安全型多回路真空电磁起动器（以下简称电磁起动器），适用于有瓦斯及粉尘爆炸危险的场所中交流50Hz、电压为3300V/1140V(660V)等供电系统，用作综采工作面和胶带输送机等场合中多个电机、大功率机电设备的组合控制设备，实现多台三相交流电动机起动、停止和顺序及双速控制，对电动机及供电线路进行保护，并提供一个5kVA的辅助电源。
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定电压为1140V、660V、380V，频率为50赫兹，电流至400A以下，用于直接起动或停止矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。
通过改换控制变压器接线并将漏电闭锁的检测端100#线由保护器上的1改到2，从1140（660）到660（380）位置后，亦可用作控制额定低一档电压，电流在额定电流以内的电动机。
2、本起动器应在下列条件下可靠地工作：海拔不超过2000米；周围环境温度为-5℃～+40℃；周围空气相对湿度不大于95％（25℃）；须能防止水或其他液体浸入起动器内部；无剧烈振动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。
4、起动器可单独控制，也可联锁控制（以下称联控）（多台起动器正序延时起动，逆序停止直至第1台）。
5、起动器设有试验开关，可在运行前对控制线路和保护线路进行检查。
6、起动器工作制为8小时工作制，操作频率应在120次/小时之内。
1、线路电压在额定值75～110％时，起动器应能可靠工作。
本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
远控电缆长度≤300m，分布电感≤，分布电容≤μf。
漏电闭锁检测回路开路电压≤DC17V，短路电流≤。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
QJZ-400(315、200)/1140（660）(F)矿用隔爆兼本质安全型(分级闭锁)真空电磁起动器产品使用说明书使用前请仔细阅读说明书1 用途和适用范围1.1 用途1.1.1 QJZ-200、315、400/1140（660）（F）矿用隔爆兼本质安全型（分级闭锁）智能真空电磁起动器（以下简称起动器），适用于含有沼气和煤尘的煤矿井下，直接起动、停止额定电压至1140V，额定电流至400A的三相鼠笼异步电动机，同时对电动机及其支路实施保护。
起动器对所控电机可以实现近控、远控、多台顺序联控（即程控）。
在停机时可以改变电机的转向。
该产品特别实用于分支馈电开关具有选择性漏电保护的低压供电系统和不带风机和水泵的低压供电系统，能防止井下工作人员未停电打开防爆开关接线腔等误操作造成的重大事故。
该起动器可以同监控系统进行通讯，反映起动器的正常工作和故障状态。
1.1.2 起动器的防爆型式为矿用隔爆兼本质安全型，防爆标志为“Exd[ib]I”。
先导回路为ib级本质安全型。
防爆性能符合《GB3836.1~3836.4-2000 爆炸性气体环境用电气设备》的要求，并取得国家指定检验机关颁发的防爆合格证。
本起动器执行标准编号Q/DM238—2010，Q/DM245--2010。
1.1.3 型号含义1.1.4 本起动器选用ZBQ-3TE型智能综合保护器，ZBQ系列低压电磁起动器智能综合保护装置（简称起动器综保），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。
能与交流50HZ、电压等级为380V、660V、1140V，最大电流至400A 的各种型号电磁起动器配套使用。
本起动器综保具有过载、速断、欠压、过压、断相、三相不平衡、漏电闭锁、风电闭锁等保护功能。
能实现远方/就地的转换操作，同时具有故障记忆、时间、遥控等扩展功能。
低压电磁起动器智能综合保护装置是以32位单片机为核心，辅以工业级外围芯片，以及科学的算法，保护可靠灵敏，测量精度高。
QJZ-400(315、200)/1140（660）矿用隔爆兼本质安全型真空电磁起动器使用说明书执行标准：MT111-1998Q/BD20-2004中国·八达电气有限公司二00七年八月QJZ-400(315、200)/1140（660）矿用隔爆兼本质安全型真空电磁起动器一、概述：1、QJZ-400(315、200)/1140(660)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险的气体和煤尘的工作环境，在交流50HZ、额定电压1140V或660V的供电系统中，控制额定电流200A、400A以下的三相鼠笼型异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
起动器有瓦斯、风电闭锁功能。
2、正常工作条件：2.1海拔高度不超过2000米;2.2周围环境温度最高不超过+40℃，最低不低于-5℃;2.3周围空气相对湿度不大于95%（+25℃）;2.4在无剧烈振动、颠簸以及安装倾斜角不超过15°的环境中;2.5在有煤尘和爆炸性气体的煤矿井下；2.6在无足以破坏绝缘和腐蚀金属的气体场所;2.7在有防雨（滴水）设施以及没有经常充满水蒸气的环境中;2.8污染等级：3级;2.9安装类别：Ⅲ类。
3、开关主要特性及其特点3.1、本起动器是我公司新研制推出的换代产品,技术指标、性能和产品结构等均优于国内同类产品。
控制保护器采用了先进的双CPU 电路，电路简单、可靠，采用贴片元件，先进的焊接工艺，具有人机对话界面辅以工业级外围芯片,精密小型电流互感器,小型专用继电器,高精度A/D转换芯片对交流信号进行直接采样运算,更加真实的反映电网的实时运行状况,保护灵敏可靠,测量精度高。
单片机对各保护功能有自检功能，能及时指出故障部位。
单片机的复位电路及漏电闭锁检测电路，其电流为毫安级，整机防爆安全性能好。
3.2、隔爆壳体采用快开门专利结构。
本机设有模拟试验按钮，通过模拟试验按钮可方便地检查各部件的完好性，使维修简单方便。
QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司2008年 7 月注意事项1 安装使用前请详细阅读使用说明书！2 严禁带电开盖！3 严禁损伤防爆面！4 在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
5 在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
6 起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
2.型号的组成及代表意义Q J Z 2–□ / □额定工作电压，V额定工作电流，A真空隔爆兼本质起动器起动器3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准： Q/320123LFC31-2008 MT111 - 1998二正常工作条件1. 周围环境温度为-5℃～+40℃；2. 矿井大气压力（80～110）kPa（在地面使用时海拔高度不超过2000m）；3. 相对湿度不大于95％（＋25℃时）；4. 在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5. 在无破坏绝缘的气体或蒸汽的环境中；6. 在无显著摇动和冲击振动的地方；7. 在与水平面安装倾斜度不超过15º；8. 能防止滴水的地方；9. 污染等级：3级；10.安装类别：Ⅲ类。
三结构概述起动器由安装在撬形底架上的方形隔爆外壳和芯架小车组成，如图1，如图2所示。
隔爆外壳分上、下腔两部分。
上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采用压底式引入装置。
起动器的前门采用快开门结构。
开门时，先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向前板并使其左转，门向右平移脱离卡板后打开。
前门打开后，以正常的操作方式不能合上隔离开关。
隔离开关工作手柄有正向、停止、反向三个位置。
隔离开关与真空接触器之间的电气联联锁，是通过隔离开关的辅助触点来实现的。
这样就可以避免隔离开关带负荷分断，但在紧急情况下，如接触器触头粘连，允许隔离开关带负荷切断电源。
起动器的组成电器元件（真空接触器、隔离换相开关、变压器、电流互感器、熔断器、中间继电器、阻容吸收器、综合电脑保护器、显示器、控制按钮、本安变压器等）均安装在芯架小车上，起动器前门打开后，芯架小车可沿导轨拉出，以方便安装和维修。
芯架小车与箱体的电气连接采用插接联结方式，芯架四 主要技术性能指标： 1、额定电压：1140V 或660V 2、额定电流：400A 、315A 、200A 3、接通分断能力：接通4000A 、分断3200A 4、极限分断能力：4500A5、机械寿命： 100万次；电寿命（AC4）： 3万次6、隔离开关分断能力：1200A7、工作制：八小时工作制及断续周期工作制。
8、当电源电压为额定值的75%—110%时，起动器应能可靠工作。
9、当主电路对地绝缘电阻小于40千欧时，起动器应能实现主电路漏电闭锁。
10、外形尺寸：875×645×84011、重量：340Kg变压器电脑数据本安变压器显示板控制板中间继电器熔断器防爆外壳接触器图一阻容吸收隔离开关插板小车体图二本体12、本安参数：u o: DC12V I o: DC12mA在远控时，控制电缆的长度200米，控制电缆截面积≥1.5平方毫米，控制电缆分布电容≤0.1μF/km，分布电感≤1mH/km。
13、起动器的额定工作电流（le）及相应的额定控制功率（pe），见表1：14、起动器过载保护、断相保护由综合保护器实现，其过载保护特性如表2所示；断相保护特性如表3所示。
综合保护器在过载、断相保护动作后显示器均显示相应的信息。
表1当起动器主电路对地绝缘电阻降低到表4整定值以下时，应实现主电路漏电闭锁，当上升到解锁电阻值时，应解除主电路漏电闭锁。
综合保护器的显示器应能显示相应的漏电闭锁电阻值（大于100K时显示100K、小于1K时显示1K），显示值与实际值误差不大于±2kΩ。
表4起动器采用综合保护器时，具有过电压保护功能。
当主电路电压上升至额定电压的1.3倍（允许误差±10%）时，起动器应能可靠切断电路。
18、起动器应采用阻容吸收装置，抑制真空接触器分断时或其它情况产生的瞬时过电压。
五工作原理1、整机工作原理：起动器的工作原理如附图所示。
中）。
“近控/远控”控制器上的“近控/远控”拨钮开关选择，可以实现就地或者远方控制。
保护器上方有两个插座，20芯插座CZ20与14芯插CZ14，CZ20对应的引脚为B1— B20，CZ14对应的引脚为A1—A14。
主接触器KM 的吸合线圈一端接在主变压器B二次侧36VAC （V+15V）的一端，另一端通过J1—1和换相开关的辅助触点KH-1再经过保险丝FU6连接到36V的另一端。
在保护器内部，固态继电器SSR2的输出触点分别与B2以及B15相连，与J1的线圈串联。
当SSR2吸合时，J1吸合、KM吸合，起动器合闸送电；当SSR2断开时，J1打开、KM跳闸。
中间继电器J2用来在起动前接通漏电检测回路，J2的线圈一端接在36 VAC上，另一端B1接到保护器内部SSR1的输出触点，再经B15到36 VAC另一端，形成回路。
其控制方法与KM 相同，即SSR1吸合时，J2同时吸合，漏电检测回路为：母线C、二极管D2、接触器常闭触点KM—2、J2—1、到B3进入保护器，接通漏电检测。
当SSR1断开时，J2—1同时断开，漏电检测回路断开。
电流互感器LH1、LH2、LH3的输出端分别接到保护器的B18、B20；B10、B20；B7、B20上，在保护器内微机检测电流信号与电流整定值进行比较，电流超限时按照反时限的规律断电。
在起动器的门板上有五个按钮，它们分别是：就地起动QA、停止TA （设定向下）、设定向上、设定确认（复位FA）、漏电检测LA。
2、单台就地控制起动器可以工作在单台就地控制方式。
此时可将控制盒上的“近控/远控”拨钮选择在“近控”，“程控/单台”拨钮开关“单台”，此时起动器受本身的起停按钮QA、TA控制。
3、单台远方控制起动器可工作在单台远方控制方式，此时可将控制盒上的“近控/远控”拨钮开关选择在“远控”，“程控/单台”选择在“单台”，此时起动器受远方的起停按钮QA、TA控制。
远控盒与起动器接线腔中接线端子排XT的接线如下图所示：4、多台程序控制起动器可工作在多台程序控制状态下，此时可将控制盒上的“近控/远控”拨钮开关选择在“远控”，最后一台“程控/单台”选择“单台”位，其他各台“程控/单台”选择“程控”。
连线见下图：1 2 末台其中各台的XT线排上的1、2端子内连先导回路，用以输入前级来的起动控制信号，7、8端子接本体主接触器的常开触点，用以向前级反馈本体的起动状态信号，5、6端子J3本体的常开触点并且串联二极管，用以输出控制信号起动后级，4、9端子用以接收后级的起动状态信号。
正常情况下，按下远方控制盒中的起动按钮，第一台起动，而后延长时间1--10秒（可通过菜单调整），第二台起动。
如果某一台在发出起动信号后9秒内没有收到下一台的起动反馈信号，则断电，实施程控保护，显示“联机故障”，同时它的反馈信号使前一台断电，这样由后向前依次使全部起动器断电。
6、常见故障及排除六、安装、调整、使用、维修1、安装前的检查（1）检查起动器前门上的控制按钮、观察窗玻璃、电缆引入装置、贯穿母线接线柱等是否完好，若损坏应予修理或更换。
（2）检查各隔爆面有无损伤、锈蚀现象，隔爆间隙、隔爆长度是否符合规定数据。
（3）隔离开关操作手柄、门把手是否转动灵活，机械联锁是否可靠。
（4）检查箱体内有无因运输而落掉的零件，导线有无松动现象和断线，若有需及时处理。
（5）检查起动器各组成电器元件、保护器、熔断器是否完好。
（6）检查起动器是否受潮，如受潮应进行烘干处理。
（7）检查接地装置是否有油漆，如有需及时处理，安装时必须用大于4平方的铜芯电缆将壳体可靠接地。
（8）起动器在安装时，其环境条件应符合产品使用要求，安装后外壳需可靠接地。
（9）起动器在井下搬运过程中，应避免受强烈振动，严禁翻滚, 必须轻按轻放。
（10）在井下安装后，应检查起动器的进出电缆连接是否可靠,暂不使用的喇叭嘴应用压盘、金属堵板、密封圈进行密封。
2、起动器操作步骤（1）隔离开关打在正或反的位置此时显示面板显示电压，漏电电阻，；注意：若电压和实际电压不符，请检查设定菜单中“额定电压”选择是否正确。
漏电电阻的显示只从1K～100K若大于100K显示100K,若小于1K显示1K;按下试漏按钮,应该显示“漏电保护”，并显示漏电电阻值，此时起动闭锁，只有按下“复位”才能起动。
3、起动操作按下起动按钮，开关合闸，显示面板显示电压、电流、漏电电流值。
若电流超限，根据电流的大小，按照反时限原理，经一定时间断电，并有“过载保护”、“短路保护”故障的显示。
若断相，显示面板显示“缺相故障”，同时断电。
缺相时必须有一相电流大于50A时，断相才能动作。
若电压超限，显示“欠压/过压”故障，并显示实际电压值，表示过压电压值，并断电。
若选择程控，并且下台在规定的时间内没有起动，闪烁显示“联机故障”，并断电。
以上各种断电保护发生，均需按复位按钮，才能重新起动。
4、功能选择（1）本产品采用全中文显示，各种参数和功能都通过菜单调整，方便大家的使用。
控制器上电后，屏幕初始界面，如（图6-1），按“向上”进入设定界面，如（图6-2）所示，此时再通过按“向上”或“向下”来选择需要修改或查看的参数。
选中的参数项有底纹，如设定界面1（图6-3）中的“4、额定电流”，如果想设定某一个参数，选中后按“确认”进入设定界面2（图6-4），这时按“向上”、“向下”就可以修改参数了，得到理想的值后，按“确认”返回设定界面1。
共有14个参数和两个附加选择项（见参数说明），参数修改完成后，在设定界面1，翻页到“参数保存”如（图6-5），按下“确认”键，参数保存到微电脑中，操作面板图6-1初始界面设定界面1图6-3设定界面2图6-4完成设定。
若仅仅是看看参数设定，不想保存参数，则翻页到“不保存”，按“确认”返回到初始界面。
保存界面图6-5内部有简单的参数和故障说明，按“向下”键３秒钟进入帮助菜单可以进行查看各种参数的说明。
