QJZ矿用隔爆兼本质安全型可逆真空电磁起动器

QJZ2—80（60）/1140(660)矿用隔爆兼本质安全型真空电磁起动器双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流： 80A、60A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。

但在额定电压110%允许短时工作。

5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。

6、带有本安型远方控制。

7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。

8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。

9、有故障自动记忆，可以追踪查询历史故障。

10、真空管粘连、真空管漏气监测。

当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。

（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。

为自动化矿井做准备。

12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。

13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。

14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的15、采用方形快开门结构，方便使用16、部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-80 矿用隔爆兼本质安全型真空电磁起动器QJZ2-80N 矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-60矿用隔爆兼本质安全型真空电磁起动器QJZ2-60N矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。

（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏部元件，如需测量电阻请用万用表测量。

(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。

QJZ2—120/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660V、1140V2、额定工作电流： 120A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。

但在额定电压110%允许短时工作。

5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。

6、带有本安型远方控制。

7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。

8、保护功能齐全： 有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。

9、有故障自动记忆，可以追踪查询历史故障。

10、真空管粘连、真空管漏气监测。

当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。

（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。

为自动化矿井做准备。

12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。

13、各种参数可通过外壳上的 “向上”、“向下”、“确定”按钮调整，简易方便。

14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。

序号 电压 最小保护负载 备注1 660V 220瓦若使用两相可将缺相保护屏蔽2 1140V 380瓦15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项注意事项（1）本说明书适用于本说明书适用于：：QJZ2 QJZ2--120120 矿用隔爆兼本质安全型真空电磁起动器矿用隔爆兼本质安全型真空电磁起动器 QJZ2 QJZ2--120120N N N 矿用隔爆兼本质安全型可逆真空电磁起动器矿用隔爆兼本质安全型可逆真空电磁起动器矿用隔爆兼本质安全型可逆真空电磁起动器 （2）安装使用前请详细阅读使用说明书安装使用前请详细阅读使用说明书！！ （3）严禁带电开盖严禁带电开盖！！ （4）严禁损伤防爆面严禁损伤防爆面！！（5）在使用和维护时在使用和维护时，，严禁更改本安电路参数及电器元件的规格严禁更改本安电路参数及电器元件的规格、、型号和参数型号和参数。

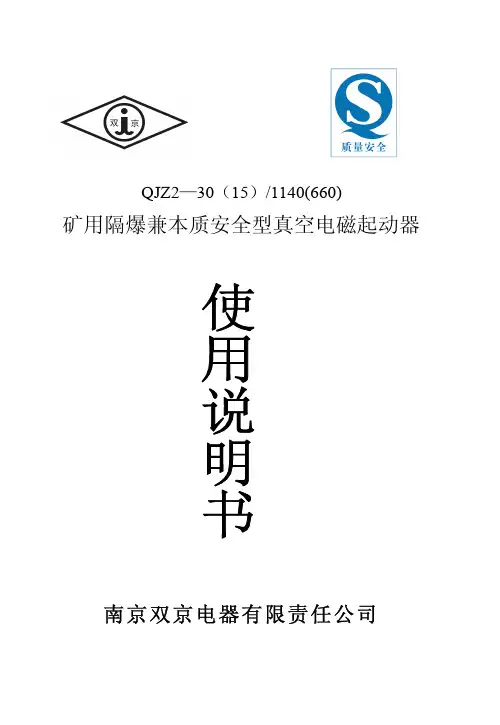

QJZ2—30（15）/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流： 30A、15A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。

但在额定电压110%允许短时工作。

5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。

6、带有本安型远方控制。

7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。

8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。

9、有故障自动记忆，可以追踪查询历史故障。

10、真空管粘连、真空管漏气监测。

当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。

（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。

为自动化矿井做准备。

12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。

13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。

14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。

15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-30 矿用隔爆兼本质安全型真空电磁起动器QJZ2-30N 矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-15矿用隔爆兼本质安全型真空电磁起动器QJZ2-15N矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。

（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。

使用前请认真阅读使用说明书QJZ-300/1140（660）J 矿用隔爆兼本安全型电流检测真空电磁起动器一、用途及适用范围1 本隔爆兼本安全型电流检测真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中 , 但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

它属于QJZ-300/1140（660）J真空电磁起动器（改进型）的派生产品，除具有原起动器所有功能外，还可以检测主回路的电流，作为控制系统电流检测传感器或单独作为电流测量仪表的信号源。

2 起动器应保证下列工作条件, 方能可靠地工作:a. 海拨高度不超过1000公尺;(1000—2000米特殊定货)。

b. 周围介质温度不高于+40℃。

不低于-5℃;c. 周围空气相对湿度不大于95%(+25℃);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。

3 起动器主要用于直接停止或远距离起动和停止额定电压1140伏、频率50赫, 额定容量在15～440千瓦范围内的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。

在必要时亦允许使用机壳外的空气换向开关手把操作停止电动机(额定电压下, 其分断能力为2400安培)。

改换控制变压器和信号变压器原端的接线并拨动漏电闭锁组件的电压转换开关至660V 位置后，亦可用作控制额定电压660V，额定容量在9～225千瓦范围内的电动机。

4 起动器控制先导回路为安全火花型，其额定值为直流24伏-30毫安。

5 电流检测模拟量输出信号亦为安全火花型，输出型式分两种：A、直流输出4～20毫安或1～5毫安（负载电阻不于500Ω）B、频率输出200H Z-1000 H Z（最大输出5毫安）。

（负载电阻为300Ω）以上两种型式由用户选择，根据定货协议要求，仅提供其中一种。

6 起动器具有安全火花型故障综合输出触点，其中K16-K17为常开触点；K17-K18为常闭触点。

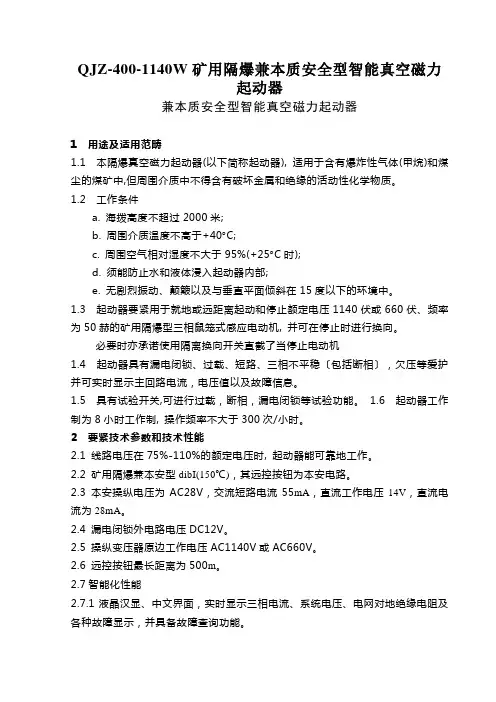

（冶金行业）QJZW矿用隔爆兼本质安全型智能真空磁力起动器QJZ-400(315)/1140W矿用隔爆兼本质安全型智能真空磁力起动器1用途及适用范围1.1本隔爆真空磁力起动器(以下简称起动器),适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

1.2工作条件a.海拨高度不超过2000米;b.周围介质温度不高于+40︒C;c.周围空气相对湿度不大于95%(+25︒C时);d.须能防止水和液体浸入起动器内部;e.无剧烈振动、颠簸以及和垂直平面倾斜在15度以下的环境中。

1.3起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机,且可在停止时进行换向。

必要时亦允许使用隔离换向开关直接停止电动机1.4起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护且可实时显示主回路电流，电压值以及故障信息。

1.5具有试验开关,可进行过载，断相，漏电闭锁等试验功能。

1.6起动器工作制为8小时工作制,操作频率不大于300次/小时。

2主要技术参数和技术性能2.1线路电压在75%-110%的额定电压时,起动器能可靠地工作。

2.2矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。

2.3本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。

2.4漏电闭锁外电路电压DC12V。

2.5控制变压器原边工作电压AC1140V或AC660V。

2.6远控按钮最长距离为500m。

2.7智能化性能2.7.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，且具备故障查询功能。

2.7.2在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能，实现各种保护参数的整定。

2.7.3具有计算机通讯接口，可远距离传输开关状态、电流、电压，实现计算机井上井下联网（此项功能由用户选配）。

QJZ-400-1140W矿用隔爆兼本质安全型智能真空磁力起动器兼本质安全型智能真空磁力起动器1 用途及适用范畴1.1 本隔爆真空磁力起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。

1.3 起动器要紧用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。

必要时亦承诺使用隔离换向开关直截了当停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平稳〔包括断相〕，欠压等爱护并可实时显示主回路电流，电压值以及故障信息。

1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。

1.6 起动器工作制为8小时工作制, 操作频率不大于300次/小时。

2 要紧技术参数和技术性能2.1 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。

2.2 矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。

2.3 本安操纵电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。

2.4 漏电闭锁外电路电压DC12V。

2.5 操纵变压器原边工作电压AC1140V或AC660V。

2.6 远控按钮最长距离为500m。

2.7智能化性能2.7.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，并具备故障查询功能。

2.7.2在开关不打开前门的情形下，通过液晶汉显中文菜单，实现人机对话功能，实现各种爱护参数的整定。

2.7.3 具有运算机通讯接口，可远距离传输开关状态、电流、电压，实现运算机井上井下联网〔此项功能由用户选配〕。

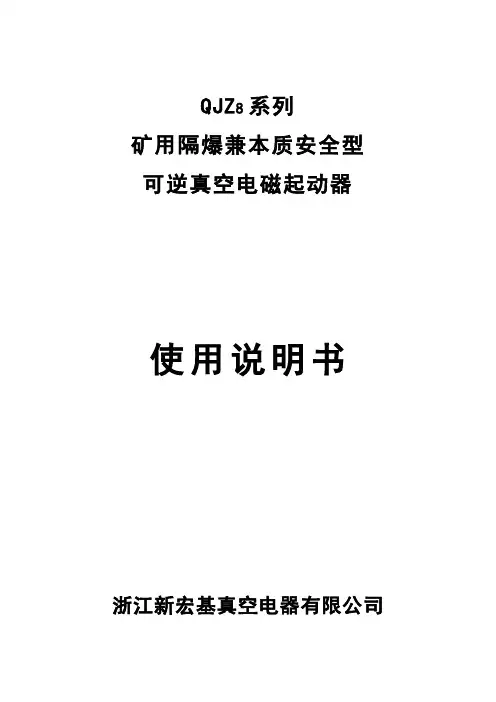

QJZ8系列矿用隔爆兼本质安全型可逆真空电磁起动器使用说明书浙江新宏基真空电器有限公司产品优点一、整机快开门结构采用蜗杆齿轮提升结构，方便省力；（专利产品）二、本体机芯采用抽屉式；三、保护器采用蓝屏液晶LCD中文汉字显示当前信息；本保护器为本公司专业研发团队经过多年设计完成，性能稳定可靠。

四、电压等级自动识别切换，不受断电影响、对变压器有短路保护功能；（专利产品）五、采用本安电路模块控制、带有LED工作状态指示；（专利产品）六、产品带有线路故障指示器功能，帮助用户判断发生故障原因和位置。

（专利产品）QJZ8系列矿用隔爆兼本质安全型可逆真空电磁起动器一、用途与适用范围QJZ8系列矿用隔爆兼本质安全型可逆真空电磁起动器（以下简称起动器），主要用于控制矿用三相鼠笼型异步电动机的正转和反转之用。

当供电线路出现过压、欠压、过载、三相不平衡（包括断相）、短路及起动前负载端主电路发生漏电时，起动器能自动切断起动控制回路，使保护器处于保护状态，拒绝起动；显示器显示最后一次故障状态。

只有解除故障后并人工复位后，起动才能正常起动。

该保护器采用了先进的微处理器，高精度的数据处理及先进的保护算法，保护精度高，反应速度快。

显示器采用本公司定制的液晶显示屏，具有直观明了的特点。

产品采用公司自行研发的本安控制模块，具有相关的工作状态显示和故障检测判断、功耗低、体积小、安装方便、无须维护等优点。

在控制系统电路上还加装有简易的电路故障指示器，正确的指示故障发生位置，已经原因，方便快速的判断和维修。

在产品的电压等级上，可以实现自动识别当前的电压等级，并且进行切换到正确的位置，无须用户开门调整设置。

起动器特别适用于煤矿井下，交流50Hz，电压至1140V以下，额定电流至200A的供电系统中。

说明书按GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备第3部分：增安型“e”》；GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》、MT111—1998《矿用隔爆型低压交流真空电磁起动器》、Q/ZHJ001—2011《QJZ8系列矿用隔爆兼本质安全型真空电磁起动器》等相关标准设计、制造和检验。

QJZ矿⽤隔爆兼本质安全型真空电磁起动器说明书新执⾏标准：Q/JYKD102-2007MT111-1998QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器使⽤说明书Ex d[ib]Ⅰ河南省济源市矿⽤电器有限责任公司⽬录⼀、⽤途与特点 (1)⼆、适⽤范围 (1)三、型号说明 (1)四、主要性能和技术参数 (1)五、结构特征 (2)六、操作⽅法与⼯作原理 (5)七、使⽤和维护 (15)⼋、标志、包装、运输及贮存 (16)九、电器元件明细表 (17)⼗、订货须知 (8)⼗⼀、常见故障及处理⽅法 (9)安装使⽤之前，请详细阅读本《安装使⽤说明书》，并按规定要求操作使⽤！在使⽤和维修时，不得改变与本安电路有关的电⽓元件的要求、规格及参数！⼀、⽤途与特点1、QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器（以后简称起动器），适⽤于煤矿井下交流50Hz，电压380V、660V、1140V，额定电流⾄400A的线路中，直接或远距离对三相交流异步电动机进⾏起动、停⽌、保护并可在电动机停⽌时进⾏换向。

2、起动器采⽤平移式快开门结构，本体为推拉式结构并有内置导轨，可⽅便地拉出本体，控制元件独⽴安装在⼀块⾯板上能够快速更换。

核⼼保护部分采⽤ZKJB-K1型中⽂智能化综合保护器作控制单元，具有漏电闭锁、过载保护、短路保护、断相保护、⽋压保护、过电压保护、程控保护等功能。

3、起动器采⽤全中⽂液晶显⽰，能够显⽰起动器的多种参数，如起动器整定参数、绝缘电阻值、⼯作电流值、⼯作电压值及⼯作和故障类型、故障参数等。

它的最⼤优点是可使电流值在0-400（315、200）A之间连续可调，精度可达安培级，分辨率1A。

当线路出现过流、短路、漏电闭锁、⽋压、缺相、程控失败等故障时，能⾃动切断供电电路并显⽰、记忆故障类型及故障参数，同时将起动器闭锁并提供有关故障⽂字信息，只有排除故障并⼈⼯复位后才能重新合闸送电。

QJZ2—30（15）/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流：30A、15A3、控制电压：36V4、线路电压在额定75～110%时起动器应具可靠性。

但在额定电压110%允许短时工作。

5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。

6、带有本安型远方控制。

7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。

8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。

9、有故障自动记忆，可以追踪查询历史故障。

10、真空管粘连、真空管漏气监测。

当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。

（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。

为自动化矿井做准备。

12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。

13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。

14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。

序号电压最小保护负载备注1660V220瓦若使用两相可将缺相保护屏蔽21140V380瓦15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-30矿用隔爆兼本质安全型真空电磁起动器QJZ2-30N矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-15矿用隔爆兼本质安全型真空电磁起动器QJZ2-15N矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。

（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。

QJZ2—120/1140(660)(N)矿用隔爆兼本质安全型真空电磁起动器南京双京电器集团有限公司新型开关说明1、额定工作电压：660V、1140V2、额定工作电流： 120A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。

但在额定电压110%允许短时工作。

5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。

6、带有本安型远方控制。

7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。

8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。

9、有故障自动记忆，可以追踪查询历史故障。

10、真空管粘连、真空管漏气监测。

当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。

（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。

为自动化矿井做准备。

12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。

13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。

14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。

15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-120 矿用隔爆兼本质安全型真空电磁起动器QJZ2-120N 矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。

（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。

(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。

一概述1.主要用途及适用范围QJZ2—120/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至120A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。

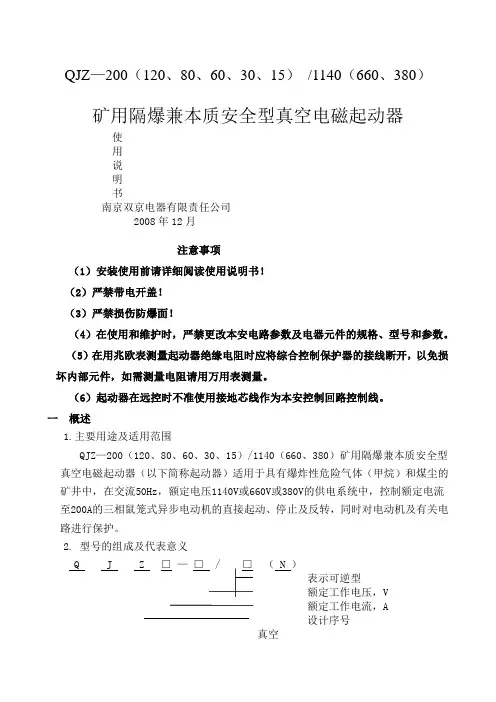

QJZ—200（120、80、60、30、15） /1140（660、380）矿用隔爆兼本质安全型真空电磁起动器使用（1（2（3（4（5（6一概述1.主要用途及适用范围QJZ—200（120、80、60、30、15）/1140（660、380）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V或380V的供电系统中，控制额定电流至200A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。

2.型号的组成及代表意义Q J Z □—□ / （ N ）表示可逆型额定工作电压，V额定工作电流，A设计序号真空隔爆兼本安型起动器3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准： MT111 - 1998二正常工作条件1. 周围环境温度为-5℃～+40℃；2.3.4.5.6.7.8.9.10.三上腔置、综合电脑保护器、控制按钮等）均安装在芯架小车上，起动器前门打开后，芯架可沿导轨拉出，以方便安装和维修。

四主要技术性能指标：1、额定电压：1140V或660V或380V2、额定电流：200、120、80A、60A、30A、15A3、机械寿命： 100万次；电寿命（AC4）： 3万次4、工作制：八小时工作制及断续周期工作制。

5、当电源电压为额定值的75%—110%时，起动器应能可靠工作。

6、防护等级 IP54。

7、本安参数：U: AC12.6V I: AC63mA在远控时，控制电缆的长度200米，控制电缆截面积≥1.5平方毫米，控制电缆分布电容≤0.1μF/km，分布电感≤1mH/km。

8、起动器的额定工作电流（le）及相应的额定控制功率（pe），见表1：9、起动器过载保护、断相保护由综合保护器实现，其过载保护特性如表2所示；断相保护特性如表3所示。

综合保护器在过载、断相保护动作后显示器均显示相应的信息。
