QJZ真空电磁起动器使用说明

在开关使用安装前，应仔细阅读本使用说明书QJZ — / 1140（660）S200300400矿用隔爆兼本质安全型双速电动机真空电磁起动器使 用 说 明 书哈尔滨煤矿电器厂在开关使用安装前，应仔细阅读本使用说明书一、用途及使用条件1、用途：QJZ— 200、300、400 /1140（660）S矿用隔爆兼本质安全型双速电动机真空电磁起动器（以下简称起动器）适用于煤矿井下和其它周围介质含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、1140V或660V，电流至200A、300A、400A的线路中，对三相鼠笼型双速感应电动机进行起动和停止控制。

起动器使用PIR — 400SH智能型单片机综合保护器，具有过载、相不平衡、漏电闭锁、短路等保护及相应的故障显示。

显示采用10×5汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。

起动器的控制电路使用XD-3型本质安全型先导组件，使其远方控制电路为本质安全型电路。

2、工作条件a、环境温度－5～40℃；b、海拔高度不超过2,000m，气压为0.8×105 ~ 1.1×105 Pa；c、周围空气相对湿度不大于95%（+25℃）；d、在有沼气爆炸性混合物的矿井中；e、在无显著摇动与冲击振动的地方；f、在无破坏绝缘的气体或蒸汽的环境中；g、与水平面的安装倾斜度不超过15°；h、在无滴水的地方；i、污染等级3级；j、防护等级IP54；k、安装类别Ⅲ 类。

3、防爆型式及防爆标志防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]Ⅰ4、产品型号及其含义起动器的型号及其含义如下：Q J Z — 200、300、400 / 1140（660） S5、执行标准：Q/HMD 017－2008 矿用隔爆兼本质安全型双速电动机真空电磁起动器MT/T592-1996 矿用隔爆型低压交流双速真空电磁起动器GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求；GB3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”；GB3836.3-2000 爆炸性气体环境用电气设备第3部分：增安型“e”；GB3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”。

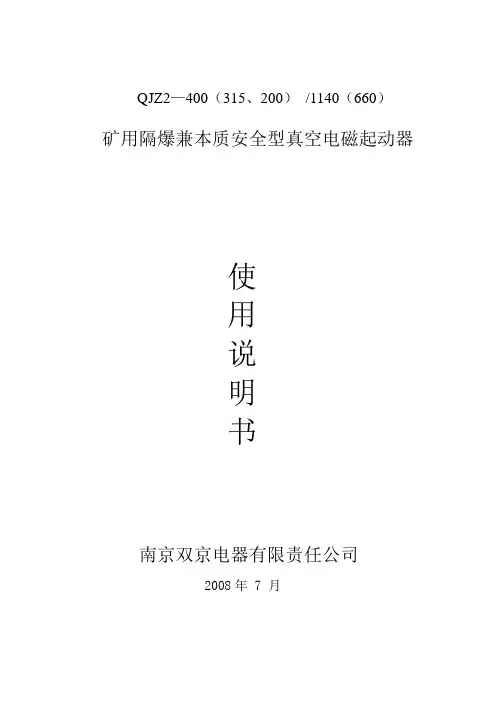

QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司2008年 7 月注意事项1 安装使用前请详细阅读使用说明书！2 严禁带电开盖！3 严禁损伤防爆面！4 在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。

5 在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。

6 起动器在远控时不准使用接地芯线作为本安控制回路控制线。

一概述1.主要用途及适用范围QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。

2.型号的组成及代表意义Q J Z 2–□ / □额定工作电压，V额定工作电流，A真空隔爆兼本质起动器起动器3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准： Q/320123LFC31-2008 MT111 - 1998二正常工作条件1. 周围环境温度为-5℃～+40℃；2. 矿井大气压力（80～110）kPa（在地面使用时海拔高度不超过2000m）；3. 相对湿度不大于95％（＋25℃时）；4. 在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5. 在无破坏绝缘的气体或蒸汽的环境中；6. 在无显著摇动和冲击振动的地方；7. 在与水平面安装倾斜度不超过15º；8. 能防止滴水的地方；9. 污染等级：3级；10.安装类别：Ⅲ类。

三结构概述起动器由安装在撬形底架上的方形隔爆外壳和芯架小车组成，如图1，如图2所示。

隔爆外壳分上、下腔两部分。

上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采用压底式引入装置。

QJZ-2×200／1140SA矿用隔爆兼本质安全型双速双回路真空磁力起动器一、概述：QJZ一2×200／1140SA矿用隔爆兼本质安全双速双回路真空磁力起动器(以下简称起动器)适用于含有甲烷及煤尘爆炸危险的煤矿井下，可分别控制二台三相交流双绕组双速电动机，也可以同时控制二台双绕组双速电动机是煤矿井下大功率双速驱动输送机、皮带输送机、刨煤机等的必备电控设备。

该起动器采用快速开门结构和可靠的闭锁装置，结构合理，操作方便等优点。

起动器因采用了先进的真空接触器和电子保护单元，分断能力高，电寿命长，功能齐全，CMOS逻辑保护单元及固体显示单元，在国内居领先地位。

起动器内所有零部件和线路符合有关技术标准；并通过严格的质量控制，因此使起动器保养费用低，可大大减少因起动器出现故障而导致的停产事故。

二、工作条件：1、海拨高度不超过2000米；2、周围介质温度不高于+40％、不低于-20℃；3、周围空气相对湿度不大于95％(25℃)；4、安装面与垂直的倾斜度不超过l5度；．5、须能防止雨和雪侵入起动器内部。

三、外形尺寸见图l：图l 外形图四、主要性能和技术参数：1、额定电压：ll40V或660V线路电压不低于额定值的75％不高于额定值的l l0％，起动器能可靠工作。

2、额定电流：2×200A3、频率：50-60赫4、电流整定范围与方式：10-200A有级粗调、无级时钟式细调5、主回路真空接触器性能指标：(1)接通能力：2500A 100次(2)通断能力：2000A 25次(3)极限分断能力：4500A 3次(4)电寿命：AC3负荷>60万次 AC4负荷>6万次6、隔离换向开关分断能力2500A7、控制双速电动机功率范围：(ηCOSO=0．75)1140V 2×(15-300KW) 660V 2 ×(9-170KW)8、控制方式：(1)本质安全型先导回路：最高开路电压24V最大短路电流l39mA；(2)远控、近控选择；(3)单机、双机控制选择；(4)手动切换、自动切换功能选择；(5)手动测试选择。

QJZ矿⽤隔爆兼本质安全型真空电磁起动器说明书新执⾏标准：Q/JYKD102-2007MT111-1998QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器使⽤说明书Ex d[ib]Ⅰ河南省济源市矿⽤电器有限责任公司⽬录⼀、⽤途与特点 (1)⼆、适⽤范围 (1)三、型号说明 (1)四、主要性能和技术参数 (1)五、结构特征 (2)六、操作⽅法与⼯作原理 (5)七、使⽤和维护 (15)⼋、标志、包装、运输及贮存 (16)九、电器元件明细表 (17)⼗、订货须知 (8)⼗⼀、常见故障及处理⽅法 (9)安装使⽤之前，请详细阅读本《安装使⽤说明书》，并按规定要求操作使⽤！在使⽤和维修时，不得改变与本安电路有关的电⽓元件的要求、规格及参数！⼀、⽤途与特点1、QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器（以后简称起动器），适⽤于煤矿井下交流50Hz，电压380V、660V、1140V，额定电流⾄400A的线路中，直接或远距离对三相交流异步电动机进⾏起动、停⽌、保护并可在电动机停⽌时进⾏换向。

2、起动器采⽤平移式快开门结构，本体为推拉式结构并有内置导轨，可⽅便地拉出本体，控制元件独⽴安装在⼀块⾯板上能够快速更换。

核⼼保护部分采⽤ZKJB-K1型中⽂智能化综合保护器作控制单元，具有漏电闭锁、过载保护、短路保护、断相保护、⽋压保护、过电压保护、程控保护等功能。

3、起动器采⽤全中⽂液晶显⽰，能够显⽰起动器的多种参数，如起动器整定参数、绝缘电阻值、⼯作电流值、⼯作电压值及⼯作和故障类型、故障参数等。

它的最⼤优点是可使电流值在0-400（315、200）A之间连续可调，精度可达安培级，分辨率1A。

当线路出现过流、短路、漏电闭锁、⽋压、缺相、程控失败等故障时，能⾃动切断供电电路并显⽰、记忆故障类型及故障参数，同时将起动器闭锁并提供有关故障⽂字信息，只有排除故障并⼈⼯复位后才能重新合闸送电。

3207-01QJZ-400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备集团有限公司2008.09.06出版1 用途及使用范围1.1QJ Z—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷或煤尘的矿井），主要用于直接起动或停止额定电压至1140V，频率为50Hz，额定功率250KW（200A）、400KW（315A）、550KW（400A）以内的三相鼠笼异步电动机。

起动器配备智能保护器，显示为液晶汉显。

起动器可进行远方控制和联控，并可在停机时进行换向，出厂时电源接至1140V。

通过变换控制变压器接线并拨动漏电转换开关至660V位置后，亦可用作控制额定电压为660V，额定电流为相应范围内的电动机。

1.2 起动器的工作条件如下：a.海拔高度为2000 m；b.周围环境温度为－20～+40℃；c.周围相对湿度不大于95％（25℃）；d.须能防止水或其它液体浸入的地方；e.无剧烈振动，颠簸以及水平安装倾斜度在15°以内的环境中；f.无破坏绝缘的气体或蒸汽的环境中。

1.3 起动器具有欠压保护、短路保护、断相与不平衡保护和漏电闭锁功能，并且具有显示功能，故障记忆功能、试验功能等。

1.4起动器型号含义：2. 执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》；Q/GKD 014—2006《QJZ—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器》。

3. 防爆型式矿用隔爆兼本质安全型; 防爆标志 Exd〔ib〕I .4 结构和性能概述4.1 起动器由装在撬形底架上的方形隔爆外壳，固定式千伏级元件装配，控制板装配及前门组装部件组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分。

起动器的前门为平面止口式，开门时，需先解开前门右侧中部的机械闭锁，然后提起起动器左侧固定于铰链上的操作手把，将前门向上抬起大于30㎜后（不要过于抬高），前门即可打开，关门时，用手平提铰链上的操作手把，转动前门即可关闭。

矿用隔爆型真空电磁启动器QJZ安全技术操作规程1.引言矿用隔爆型真空电磁启动器QJZ是一种广泛应用于煤矿井下设备的电气设备。

为了确保设备安全可靠地运行，我们必须严格遵守操作规程并具备相关安全知识。

本文档将详细介绍QJZ的操作规程和安全技术。

2.操作规程2.1 QJZ的操作流程1.接通电源：在使用QJZ之前，需要将其接通电源。

2.使用前检查：在真空状况下，使用前需要检查QJZ的各个部件是否正常，如各紧定螺钉是否均已拧紧、各导线连接是否良好等。

3.设置电流：根据实际使用需要，设置合适的电流。

4.操作：按下“启动”按钮，开始使用QJZ。

2.2 使用注意事项1.在使用QJZ之前必须检查其电气连接是否良好。

2.在检查完QJZ中的真空状况后，才能使用。

3.操作时要注意保持安全距离，防止发生危险事故。

4.在停止使用QJZ后，需要先切断电源并等待5分钟左右，让其冷却，才能拆卸。

3.安全技术3.1 QJZ的安全保护装置为了保障QJZ的安全使用和安全性能，其配置有多种安全保护装置，主要包括：1.过热保护：当温度过高时，QJZ会自动停机，防止因过热而引发安全事故。

2.过流保护：当电流过大时，QJZ会自动停机，防止因过流而引发安全事故。

3.短路保护：当QJZ产生短路时，会自动切断电源，防止短路现象引发安全事故。

4.漏电保护：当QJZ产生漏电时，会自动切断电源，防止漏电现象引发安全事故。

5.紧急停机：在发生突发情况时，按下紧急停机键，可以立即切断电源。

3.2 安全操作技能1.操作前，要认真了解设备的启动、停止和保护装置功能，对常见故障问题有一定的了解。

2.在使用前要检查QJZ电气连接是否良好，保证其连接牢固可靠。

3.在检查QJZ的真空状态后，才能使用，防止出现危险。

4.操作过程中要保持足够安全距离，以防事故的发生。

5.发现故障时，应及时切断电源，查明原因，并进行维护和修理，不得擅自操作。

6.操作结束后，先切断电源并等待数分钟，待设备冷却后再拆卸。

目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------43 技术特性-------------------------------------------------------------------------------------------43.1 主要性能--------------------------------------------------------------------------------------43.2 主要参数---------------------------------------------------------------------------------------44 尺寸、重量-----------------------------------------------------------------------------------------54.1 外形尺寸---------------------------------------------------------------------------------------54.2 重量---------------------------------------------------------------------------------------------55 安装、调试----------------------------------------------------------------------------------------55.1安装-------------------------------------------------------------------------------------------- 55.2调试-------------------------------------------------------------------------------------------- 56 操作使用--------------------------------------------------------------------------------------------96.1 起停控制-------------------------------------------------------------------------------------96.2 安全使用须知-------------------------------------------------------------------------------- 107 故障分析与排除---------------------------------------------------------------------------------- 108 安全保护装置与处理---------------------------------------------------------------------------- 109 保养、维修---------------------------------------------------------------------------------------- 1010 运输、贮存--------------------------------------------------------------------------------------- 1111 开箱及检查--------------------------------------------------------------------------------------- 1112 定货规范-------------------------------------------------------------------------------------------1113 其他事项-------------------------------------------------------------------------------------------1114 附表和附图--------------------------------------------------------------------------------------12附表：主要部件选配表--------------------------------------------------------------------------12 附电气原理图：QJZ1-1200/1140（660）-6起动器电气原理图1 概述1.1 产品特点QJZ1-1200/1140（660）-6矿用隔爆兼本质安全型六回路真空电磁起动器（以下简称起动器）主要用于煤矿井下电压1140（660）V，频率50HZ，额定电流400A供电线路中，作为综合机械化采煤系统的电气控制设备。

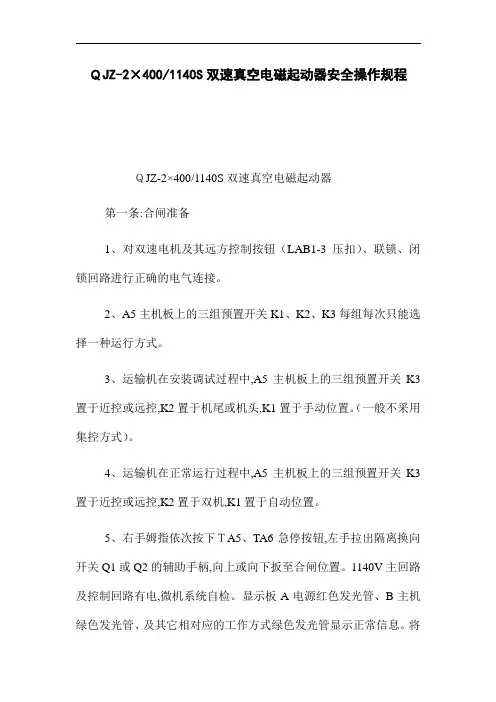

ＱJZ-2×400/1140S双速真空电磁起动器安全操作规程ＱJZ-2×400/1140S双速真空电磁起动器第一条:合闸准备1、对双速电机及其远方控制按钮（LAB1-3压扣）、联锁、闭锁回路进行正确的电气连接。

2、A5主机板上的三组预置开关K1、K2、K3每组每次只能选择一种运行方式。

3、运输机在安装调试过程中,A5主机板上的三组预置开关K3置于近控或远控,K2置于机尾或机头,K1置于手动位置。

（一般不采用集控方式）。

4、运输机在正常运行过程中,A5主机板上的三组预置开关K3置于近控或远控,K2置于双机,K1置于自动位置。

5、右手姆指依次按下ＴA5、TA6急停按钮,左手拉出隔离换向开关Q1或Q2的辅助手柄,向上或向下扳至合闸位置。

1140V主回路及控制回路有电,微机系统自检。

显示板A电源红色发光管、B主机绿色发光管、及其它相对应的工作方式绿色发光管显示正常信息。

将辅助手柄复位,真空断路器KM1-4具备合闸条件。

第二条:合闸操作1、通过声光信号或扬声通讯装置发出开车信号,确认得到正确的回复后,可进行如下操作。

2、用手动单机近控（或远控）方式依次对真空断路器KM1－4所控制的电动机高低速转向进行确认,是否符合运输机正常运转时的要求。

3、机头、机尾电动机,高低速转向相反时,可将Q1或Q2换向器进行反向操作。

或改变电动机的任意两相接线。

改变电机接线时,要严格执行停送电措施。

4、手动单机低速运行:A5主机板预置开关K3置于近控（或远控）、K2K置于机头或机尾、K1置于手动位置,按下近控TA1按钮,（或远方低速起动按钮）KM1或KM3真空接触器吸合,机头或机尾电动机低速运行,显示正常信息。

5、手动单机高速运行:A5主机板预置开关K3置于近控或远控,K2置于机头或机尾,K1置于手动位置。

按下近控TA2按钮（或远方高速起动按钮）,KM2或KM4真空接触器吸合,机头或机尾电动机高速运行。

显示正常信息。

QJZ系列矿用隔爆兼本质安全型真空电磁起动器1、概述1.1主要用途及适用范围QJZ系列矿用隔爆兼本安型真空电磁起动器（以下简称起动器），适用于具有爆炸性气体（甲烷混合物）和煤尘爆炸性危险的煤矿井下，在交流50Hz，电压为1140伏及以下的供电系统中，作为就地或远距离控制的矿用隔爆型三相鼠笼型异步电动机的起动、停止或反转控制之用,它特别适用于频繁操作，重负荷的煤矿机械设备中。

1.2产品特点该起动器是矿用隔爆兼本安型起动器，起动器的接触器是真空接触器，其灭弧介质是真空介质，因此其灭弧效果极佳，使其分断、接通能力增强，具有比空气接触器更加安全、可靠的特点。

同时该起动器具有下列保护：a、过载保护b、短路保护c、断相保护d、失压保护e、主回路漏电闭锁功能1.3产品型式、型号及其型号组成意义1.3.1产品的防爆型式：矿用隔爆兼本安型；防爆标志：Exd[ib]I。

1.3.2型号的意义：Q J Z - □/ □ II中文智能额定电压额定电流真空隔爆兼本质安全型起动器1.4使用环境条件：a）海拔不超过2000m；b）环境大气压力80~110KPa；c）环境温度-20~+40℃；d）周围空气相对湿度不大于95%（25℃时）；e）在具有甲烷爆炸危险气体和煤尘爆炸危险的煤矿井下。

1.5工作条件：a）与水平面的安装倾斜角度不超过15°；b）无显著摇动和冲击振动的地方；c）无显著破坏绝缘的气体和蒸气的地方；d）能防止滴水的地方；e）污染等级：3级；f）安装类别：Ⅲ类；g）工作电压为1140V、660V、380V；h）工作制为8小时工作。

1.6安全：该起动器是在具有爆炸性气体危险环境中使用的设备，因此要特别注意或检查其隔爆结构，防止失爆以便保证设备与矿井、人员的安全。

2、结构特征与工作原理2.1起动器壳体结构：起动器由钢板和型钢焊成方形隔爆型壳体，主腔、主体上方为隔爆型的方型接线腔。

接线腔与壳体主腔之间，由具有隔爆性能的接线端子贯通。

QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。

1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。

1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。

1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。

2 产品型号及主要技术参数和技术性能2.1 型号的编制意义–(V)(A)真空隔爆兼本质安全型起动器2.2 控制变压器原边工作电压AC1140V或AC660V。

3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后,前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。

QJZ真空电磁起动器使用说明QJZ真空电磁起动器是一种新型的启动装置，可以广泛应用于各种不同类型的电动机中。

它采用真空电磁开关和悬浮触点，具有启动可靠、动作迅速、体积小、重量轻、安装方便等优点。

下面是QJZ真空电磁起动器的使用说明。

一、安装1.在安装QJZ真空电磁起动器前，需确认电源电压与起动器标牌上标注的电压一致，以避免设备损坏或危险。

2.安装前应检查起动器各部件是否损坏，尤其是线圈是否有短路或接地现象，触点是否正常等。

3.安装起动器时，应将电源线与电动机线分开引入，避免相互干扰干扰。

二、连接1.将电源线及电动机线正确连接到起动器的引出端，并固定好螺钉。

2.确认线路连接无误后，通过按下启动按钮或使电动机上电来进行测试。

三、操作1.启动：将启动按钮按下，起动器会快速启动电动机，并显示启动状态灯亮起。

启动完成后，释放按钮即可。

2.停止：按下停止按钮，起动器会立即停止电动机的运行，并灭掉停止状态灯。

四、注意事项1.在第一次使用QJZ真空电磁起动器之前，需要对其进行预热操作，即将电源通电并保持启动按钮按下。

预热时间为5至10秒钟。

这样可以确保起动器、线圈等部件的正常运行。

2.使用过程中，应定期检查起动器内部的灰尘和杂物等，保持其清洁。

若发现有异常现象，应及时清理或更换相应部件。

3.使用过程中，如发现起动器工作不正常、温度过高等情况，应立即停止使用，并通过专业人员进行检查、修理或更换。

4.禁止将物体放置在起动器上，以防止影响其散热和正常工作。

5.在断电后，应等待数分钟后再重新通电，以确保起动器内部电容器完全释放电荷。

6.在进行任何维护、检修等操作时，必须确保断开电源，并进行相应的安全措施，以免发生触电、短路等危险。

QJZ—30/660（380）（A）QJZ —15/660 (380)矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司出版日期：2007年2月1日本产品执行行MT111-1998《矿用防爆型低压交流真空电磁起动器》；防爆性能应执行GB3836-2000规定.一概述1.1 QJZ-30/660(380) (A)QJZ-15/660(380)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷）和煤尘的矿井中，主要用于在交流50Hz，电压660（380）的线路中，控制额定功率在15(10)KW以下的防爆型三相异步电动机可实现直接起动、停止，并可在停机时进行换相。

1.2 通过改换控制变压器BK的接线（660V改为380V））并将漏电闭锁的检测端电子保护器的A9改到B10（380V）的位置上，亦可作控制额定电压380V，电流在额定电流以内防爆三相异步电动机。

1.3 起动器的控制方式，可就地或远方控制，同时具有过载、断相、漏地闭锁和风电延时闭锁等保护功能。

1.4 型号的组成及代表意义真空隔爆兼本质安全型起动器1.5 防爆型式：矿用隔爆兼本质安全型防爆标志“Exd[ib]I”1.6 使用环境条件起动器在下列条件下可靠工作a．海拔不超过2000m；压力范围80~110Kpa；b．运行环境温度为-20~+40℃；c．在有沼气爆炸的混合物矿井中；d．周围空气相对湿度不大于95%（+25℃）；e．与垂直面安装倾斜度不超过15°；f．无显著摇动和冲击振动的地方；g．无足以腐蚀金属和破坏绝缘的气体和蒸汽的场所；h．无滴水的地方。

二结构特征与工作原理2.1 起动器由装在撬形托架上的长方形隔爆外壳，本体组件及前门组件组成，前门是采用“快开门”型结构，当前门上的闭锁螺栓解锁后可打开前门。

2.2 外壳上装有：2.2.1 接线腔设有主电路进线端子3个X1、X2、X3和出线端子3个D1、D2、D3，和控制线接线九芯组合接线端子5#、1#、2#、9#、13#、8#、44#、33#。

目录1 概述 (1)1.1产品简介 (1)1.2使用环境及工作条件 (1)1.3型号的组成及其代表意义 (2)1.4产品规格及产品型号列表 (2)1.5外形尺寸 (4)1.6执行标准 (7)2 工作原理及电气性能 (9)2.1工作原理 (9)2.2电气参数 (9)2.2.1 额定参数 (9)2.2.2 本安参数 (9)2.3主回路保护及性能参数 (10)2.3.1 主回路保护项目 (10)2.3.2 主回路保护参数 (11)2.4辅助电源保护及性能参数 (12)3 连接器箱体接线端子说明 (13)3.1连接器箱体2～4回路端子说明 (13)3.1.1 进线侧端子说明 (13)3.1.2 出线侧端子说明 (14)3.2连接器箱体5～8回路端子说明 (16)3.2.1 进线侧端子说明 (16)3.2.2 出线侧端子说明 (17)3.3连接器箱体3300V-9～12回路端子说明 (21)3.3.1 进线侧端子说明 (21)3.3.2 出线侧端子说明 (22)3.4连接器箱体1140V-9～14回路端子说明 (25)3.4.1 进线侧端子说明 (25)3.3.2 出线侧端子说明 (26)3.5连接器内部端子说明 (29)4 喇叭嘴箱体接线端子说明 (30)4.1喇叭嘴箱体2～4回路端子说明 (30)4.1.1 进线侧端子说明 (30)4.1.2 出线侧端子说明 (30)4.2喇叭嘴箱体5～8回路端子说明 (32)4.2.1 进线侧端子说明 (33)4.2.2 出线侧端子说明 (33)4.3喇叭嘴箱体9～14回路端子说明 (36)4.3.1 进线侧端子说明 (36)4.3.2 出线侧端子说明 (36)15.1双点三线先导连接说明 (42)5.1.1 单机单速 (42)5.1.2 单机双速 (42)5.1.3 双机双速 (42)5.1.4 顺序控制 (43)5.2单点双线先导连接说明 (43)5.2.1 单机单速 (43)5.2.2 单机双速 (44)5.2.3 双机双速 (44)5.2.4 顺序控制 (45)6 门体开合与驱动单元更换 (46)6.1门体开合 (46)6.1.1 手柄及按钮说明 (46)6.1.2 门体打开 (46)6.1.3 门体关闭 (46)6.2驱动单元更换 (47)7 辅助电源使用说明 (48)7.1辅助电源显示面板介绍 (48)7.2辅助电源操作 (49)8 软件操作说明 (50)8.1显示 (50)8.2主控键盘 (50)8.3菜单构成 (51)8.4系统子菜单 (52)8.4.1 系统配置 (52)8.4.2 运行方案 (55)8.4.3 首页 (58)8.4.4 试验模式 (61)8.4.5 报警记录 (64)8.4.6 历史曲线 (65)8.4.7 数据报表 (65)8.4.8 触点检测 (66)8.5空载试验 (66)9 系统设置样例 (68)9.1设定运行方案 (68)9.2先导连接 (68)9.2.1 双点三线先导连接 (69)9.2.2 单点双线先导连接 (69)10 故障现象与排查 (70)11.1标志 (71)11.2包装、运输注意事项 (71)11.2.1 包装箱内随同产品的技术文件 (71)11.2.2 运输 (71)11.3贮存条件及注意事项 (71)1 概述1.1 产品简介QJZ2系列矿用隔爆兼本质安全型多回路真空电磁起动器（以下简称电磁起动器），适用于有瓦斯及粉尘爆炸危险的场所中交流50Hz、电压为3300V/1140V(660V)等供电系统，用作综采工作面和胶带输送机等场合中多个电机、大功率机电设备的组合控制设备，实现多台三相交流电动机起动、停止和顺序及双速控制，对电动机及供电线路进行保护，并提供一个5kVA的辅助电源。

QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。

1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。

1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。

1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。

2 产品型号及主要技术参数和技术性能2.1 型号的编制意义–(V)(A)真空隔爆兼本质安全型起动器2.2 控制变压器原边工作电压AC1140V或AC660V。

3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后,前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。
