质量管理的老七种工具

质量管理的老7种工具老七种工具：分层法排列图法因果分析图法调查表法直方图法散布图法控制图法产生背景:日本，二十世纪六十年代。

老七种工具的特点：强调用数据说话，重视对制造过程的质量控制通俗易懂,一线员工易于掌握质量管理老7种工具1.分层法概念分层法又称分类法，即：把收集来的原始质量数据，按照一定的目的和要求加以分类整理，以便分析质量问题及其影响因素的一种方法。

原则➢根据分层的目的➢按照一定的标志➢数据的归类➢分层的关键质量数据分层的标志(5M1E)操作者、机器设备、原材料、测量、方法、环境。

不同的时间；不同的检验手段；废品的缺陷项目。

分层法实例（1）某轧钢厂一个车间的生产情况统计如下：甲乙丙三班各轧制钢材2000t，共轧制6000t，其中轧废169t。

如果只知道这样三个数据，则无法对质量问题进行分析。

下表是进行的分层分析。

分层法实例（2）某产品的汽缸体与气缸盖之间经常发生漏油现象，使用分层法分析其主要原因。

解：通过现场调查发现主要原因是密封不好。

该装配工序是由甲乙丙三个工人各自完成的；并发现漏油的主要原因是三个人在涂粘结济方法上的不同以及所使用的气缸垫分别来自A 和B两个协作厂。

调查的数据如下：调查总数50个，漏油19个，漏油发生率0.38。

现采用分层法按操作者和协作厂分层收集整理数据。

按操作者分层结论：工人乙的操作方法漏油发生率比较低。

按协作厂分层结论：B厂的气缸垫漏油发生率比较低。

综上：建议采用乙的工作方法和B厂的气缸垫。

实施结果：漏油发生率增加了原因：没有考虑两者之间的关系措施：重新考虑分层与协作厂联合分层结论：B厂↔工人甲A厂↔工人乙2.排列图法概念➢排列图又称主次因素分析图或帕累托图（Pareto）。

➢由两个纵坐标、一个横坐标、几个直方块和一条折线所构成。

➢累计百分比将影响因素分成A、B、C三类。

排列图又叫巴雷特图（pareto diagram）,其原理是意大利经济学家帕累托在分析社会财富分布状况时得到的“关键的少数和次要的多数”的结论。

第六章质量控制常用统计方法质量管理工具和方法❖一、老七种工具——主要用于生产现场的质量控制，侧重于定量分析。

（本章内容）❖排列图法（帕累托图法），因果图法（石川图），直方图法，控制图法，散布图法（相关图法），调查表法（统计分析表法），分层法。

❖二、新七种工具——主要用于质量管理的计划活动，以解决思考性和定性问题为主，着重于对语言信息的分析处理。

❖关联图法，KJ法（亲和图法），系统图法（树图），矩阵图法，矩阵数据分析法，过程决策程序图法(PDPC法) ，箭头图法（矢线图或网络法）。

第一节质量控制统计方法的原理一、质量控制统计方法❖质量控制统计方法就是依据概率论和数理统计原理，利用测量数据、统计图表等手段来控制生产过程中的产品质量和工作质量。

❖基本原理就是用部分（子样）来说明总体（母体）。

❖抽样方法：随机抽样（又分为：单纯随机抽样和分层随机抽样）；系统随机抽样（也叫整群随机抽样）。

❖二、质量波动（变异）的原因及规律❖（一）质量波动的原因分两种：❖1、正常原因（偶然性原因）：对产品质量经常起作用的正常因素，其特点是对产品质量影响不大，很难预先测定和发现，且在技术上难以消除，在经济上也不值得消除，是不可避免的那些原因。

如机器的轻微振动，电压的微小波动等。

❖2、异常原因：对产品质量影响较大，且易发现和消除，如工人违章作业，机器带病运转等。

❖(二)质量波动的规律——正态分布正态分布图示❖三、质量管理中的数据❖（一）数据收集的目的❖ 1、用于工序控制❖ 2、用于产品验收❖（二）数据的种类❖ 1、计量值数据（具有连续性）❖ 2、计数值数据（非连续性）❖（三）数据的分层❖按照一定的标志加以分类，把性质相同、在一定生产条件下收集到的数据归并在一起，使数据反映的事实更明显、更突出，以便找出问题，对症下药。

第二节排列图法与因果分析图法❖一、排列图法❖（一）排列图❖排列图的全称是“主次因素排列图”，也称为帕累托图（Pareto图）。

全面质量管理的常用七种工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

一、检查表检查表又称调查表，统计分析表等。

检查表是QC七大手法中最简单也是使用得最多的手法。

但或许正因为其简单而不受重视，所以检查表使用的过程中存在的问题不少。

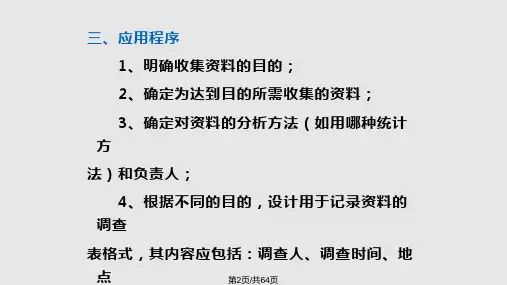

使用检查表的目的：系统地收集资料、积累信息、确认事实并可对数据进行粗略的整理和分析。

也就是确认有与没有或者该做的是否完成（检查是否有遗漏）。

二、排列图法排列图法是找出影响产品质量主要因素的一种有效方法制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。

如，可收集1个月或3个月或半年等时期里的废品或不合格品的数据。

2、进行分层，列成数据表，即将收集到的数据资料，按不同的问题进行分层处理，每一层也可称为一个项目；然后统计一下各类问题（或每一项目）反复出现的次数（即频数）；按频数的大小次序，从大到小依次列成数据表，作为计算和作图时的基本依据。

3、进行计算，即根据第（3）栏的数据，相应地计算出每类问题在总问题中的百分比，计入第⑷栏，然后计算出累计百分数，计入第⑸栏。

4、作排列图。

即根据上表数据进行作图。

需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。

三、因果图法因果图又叫特性要因图或鱼骨图。

按其形状，有人又叫它为树枝图或鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

画因果分析图的注意事项：1、影响产品质量的大原因，通常从五个大方面去分析，即人、机器、原材料、加工方法和工作环境。

每个大原因再具体化成若干个中原因，中原因再具体化为小原因，越细越好，直到可以采取措施为止。

2、讨论时要充分发挥技术民主，集思广益。

别人发言时，不准打断，不开展争论。

质量改进的工具与技术质量改进有老七种工具：因果图；排列图；直方图；检查表；分层法；控制图；散布图。

新七种工具：关连图；系统图（树图）；矩阵图；网络图（箭条图）；PDPC法（过程决策程序图）；亲和图（kj法）；矩阵数据解析法。

补充工具有：流程图；水平对比法；头脑风暴法。

一、因果图（一）因果图的概念因果图又称鱼刺图或石川图或特性要因图，是一种用于分析质量特性（结果）与可能影响质量特性的因素（原因）的一种工具。

用来分析因果关系，表达因果关系；通过识别症状、分析原因、寻找原因促进问题的解决。

（二）因果图的绘制1、利用逻辑推理法绘制因果图的步骤（1）确定质量特性（结果）；（2）将质量特性（结果）写在纸的右侧，用方框框上，从左至右画一箭头（主骨），列出影响结果的主要原因作为大骨，也用方框框上；（3）列出影响大骨（主要原因）的原因，也就是第二层次原因，作为中骨；用小骨列出第三层次原因，以此类推；（4）将认为对质量特性（结果）有显著影响的重要原因标出来；（5）在图上记录必要的有关信息（如产品、工序或小组名称、参加人员、日期等）。

它是用逻辑推理法去确定第一层次原因（大骨），第二层次原因（中骨），第三层次原因（小骨）与结果之间的关系，故称“逻辑推理法”。

2、利用发散整理法绘制因果图的步骤（1）确定质量特性；（2）尽可能找出所有可能会影响结果的因素；（3）找出各原因之间的关系，在因果图上以因果关系箭头联接起来；（4）将认为对结果有显著影响的重要因素标出来；（5）在因果图上标上必要的信息。

它的特点是开放式的查找原因（最有效的方法是“头脑风暴法”），然后根据对结果的影响从小骨到中骨再到大骨系统地整理这些原因，形成因果图形状，故称为“发散整理法”。

（三）因果图的注意事项1、绘制因果图的注意事项（1）确定原因应集思广益，以免疏漏；（2）确定原因应尽可能具体；（3）有多少质量特性，就要绘制多少张因果图；（4）验证原因必须要细化，直至能采取措施为止，如分析出的原因不能采取措施，说明原因分析尚未到位。

新老七种质量管理工具老的七种工具1、检查表（Check Sheet）：也有叫查检表、检查单……。

用于现场收集数据。

内容应当考虑满足以下用具的使用。

也可以作防错工具，提醒操作者应当如何做。

2、层别法（Stratification）：将数据按照不同类别、层次进行分类统计、分析的方法。

以便查出问题。

为此，利用检查表收集数据时就要设计好类别、层次。

3、特性要因图（Characteristic Diagram）：也叫因果图、鱼刺图。

针对结果、现象问题分析可能的原因。

原因的原因……，一直分解到根本原因。

通常结合层别法，针对不同层别分别进行分析。

4、排列图（Pareto Diagram）：也叫帕累图。

根据20：80规律，把各种原因根据某个统计数据从多到少、从大到小排列，确定关键的少数。

抓主要原因的主要方面。

根据这个原理也可以用来确定其他的分析工作，确定主要因素。

5、散布图（Scatter Diagram）：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用，譬如，只要控制A也就控制B了。

散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，如何相关的。

6、控制图（Control Chart）：也叫管制图。

用来分析过程是否稳定。

稳定后用来控制过程是否发生特殊原因，也可以和前面各种工具结合用来验证改进过程的效果。

7、直方图（Histogram）：用来检查数据的分布状态，判别是否正常。

常常结合控制图使用。

新的七种工具1、亲和图（Affiliate Chart）：也叫KJ法。

把大量的意见、资料、事实、构思、方案等利用这中方法，根据相近性，把相同、相近的归在一起，形成统一的认识。

2、系统图（System Chart）：把目的和实现目的的措施、手段根据系统展开，绘制成图形，从中发现最佳的措施、方法。

主要把目标分解成措施，把措施当成下层次的目标，再确定措施，如此下去。

图形可以用阶梯类型，也可以用树状的。

QC七大手法（工具）完整版介绍“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

今天我们一起来回顾一下“老七种”。

何为QC七手法：QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。

是质量管理及改善运用的有效工具。

QC手法的适用范围：QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。

七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析。

因果图（特性要因图、石川图、鱼骨图）：定义：当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。

用途说明：1.整理问题。

2.追查真正的原因。

3.寻找对策。

制作步骤：1. 决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。

2. 决定大要因——须是简单的完整句，且具有某些程度或是方向性。

3. 决定中小要因。

4. 决定影响问题点的主要原因。

5. 填上制作目的、日期及制作者等资料。

应注意事项：1.脑力激荡。

2.以事实为依据。

3.无因果关系者，予以剔除，不予分类。

4.多加利用过去收集的资料。

5.重点放在解决问题上，并依结果提出对策，依5W2H原则执行。

.WHY——为什么？为什么要这么做？理由何在？原因是什么？.WHAT——是什么？目的是什么？做什么工作？.WHERE——何处？在哪里做？从哪里入手？.WHEN——何时？什么时间完成？什么时机最适宜？.WHO——谁？由谁来承担？谁来完成？谁负责？.HOW ——怎么做？如何提高效率？如何实施？方法怎样？.HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同的特性要因图。

“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

“老七种”：1、分层法（分类法、分组法）质量问题的原因多方面，来源于不同条件（4M1E）。

为真实反映质量问题的实质性原因和变化规律，须将大量综合性统计数据按数据的不同来源（需要进行追溯）进行分类，再进行质量分析的方法。

2、调查表用于收集和记录数据的一种表格形式,便于按统一的方式收集数据并进行统计计算和分析3、排列图对发生频次从最高到最低的项目进行排列——简单图示技术。

4、直方图直方图也叫质量分布图、矩形图、柱形图、频数图。

它是一种用于工序质量控制的质量数据分布图形，是全面质量管理过程中进行质量控制的重要方法之一。

直方图适用于对大量计量数值进行整理加工，找出其统计规律，也就是分析数据分布的形态，以便对其整体的分布特征进行推断。

5、因果图（Causeand effectdiagram)——石川图、特色要因图、树枝图、鱼刺图以结果为特性，以原因为因素，将原因和结果用箭头联系，表示因果关系。

6、控制图也叫质量管理图或监控图。

它是通过把质量波动的数据绘制在图上，观察它是否超过控制界限来判断工序质量能否处于稳定状态。

这种方法是在1924年由美国的休哈特首创，应用简单、效果较佳、极易掌握，能直接监视控制生产过程，起到保证质量的作用。

控制图的一般格式如图8-7所示。

7、相关图法相关图法又叫散布图法、简易相关分析法。

它是通过运用相关图研究两个质量特性之间的相关关系，来控制影响产品质量中相关因素的一种有效的常用方法。

相关图是把两个变量之间的相关关系，用直角坐标系表示的图表，它根据影响质量特性因素的各对数据，用小点表示填列在直角坐标图上，并观察它们之间的关系。

“新七种”：1、系统图表示某个质量问题与组成要素之间的关系，从而明确问题的重点，寻求达到目的所应采取的最适当的手段和措施的树状图形(倒立逻辑关系因果图）2、关联图把几个问题及涉及这些问题的关系极为复杂的因素之间的因果关系用箭头连接起来的图形。

所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

新七大手法主要应用在中高层管理上，而旧七手法主要应用在具体的实际工作中。

因此，新七大手法应用于一些管理体系比较严谨和管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。

QC新七大手法：关系图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法。

一、检查表检查表又称调查表，统计分析表等。

检查表是QC七大手法中最简单也是使用得最多的手法。

但或许正因为其简单而不受重视，所以检查表使用的过程中存在的问题不少。

使用检查表的目的：系统地收集资料、积累信息、确认事实并可对数据进行粗略的整理和分析。

也就是确认有与没有或者该做的是否完成（检查是否有遗漏）。

二、排列图法排列图法是找出影响产品质量主要因素的一种有效方法。

制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。

如，可收集1个月或3个月或半年等时期里的废品或不合格品的数据。

2、进行分层，列成数据表，即将收集到的数据资料，按不同的问题进行分层处理，每一层也可称为一个项目；然后统计一下各类问题(或每一项目)反复出现的次数(即频数)；按频数的大小次序，从大到小依次列成数据表，作为计算和作图时的基本依据。

3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。

4、作排列图。

即根据上表数据进行作图。

需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。

三、因果图法因果图又叫特性要因图或鱼骨图。

按其形状，有人又叫它为树枝图或鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

精选文档你我共享质量管理新老七种工具纲要：跟着社会经济的发展，市场的主导地位由买方市场向买方市场转变，市场商品丰富，货源充足，花费者处在了交易的有利趋向上，与此同时花费者对商品的质量提出了更高的要求。

在公司的角度为了适应强烈的市场竞争，在竞争中谋求发展，公司也愈来愈着重产品的质量，以此来提升花费者的满意度，博得市场。

公司在营运的过程中都着眼于供给更为高质量的产品和服务才能达到花费者的需求。

所以质量管理这门科学应运而生，在各个部门获取了宽泛的应用。

公司对全体员工分层次地进行质量管理知识的教育培训，宽泛睁开民众性质量管理小组活动，并创建了一些平常易懂、便于民众参加的管理方法，包含由他们归纳、整理的质量管理的老七种工具和新七种工具，使全面质量管理充分了大批新的内容。

质量管理的手段也不再限制于数理统计，而是全面地运用各样管理技术和方法。

要点字：质量管理；工具；供给链；提升；剖析。

一、前言跟着社会生产力的大发展，产品获取了极大丰富，人们对产品的质量和服务的要求愈来愈高，并且其质量的领域不停拓宽，质量已成为竞争的焦点，要提升质量，我们就不得不运用管理管理中的新老十四种工具。

这十四种工具既能独自使用，又能够依据不一样公司不的不一样要求混淆使用，特别是新的七种工具的使用更能帮助公司进行集体作业和为决议者供给有价值的信息供其决议。

从而提升公司的运作效率和提升产质量量，知足了花费者对产品的质量要求，提升了竞争力，博得了市场。

认识它们发展的历史，学习对它们的不一样理解与运用，将有助于我们更好的将其运用到质量管理中，进一步改良质量。

二、新老七种工具出生的背景20世纪50年月以来，科学技术和工业生产的发展，对证量要求愈来愈高。

要求人们运用“系统工程”的观点，把质量问题作为一个有机整体加以综合剖析研究，实行全员、全过程、全公司的管理。

60年月在管理理论上出现了“行为科学”学派，主张调换人的踊跃性，注意人在管理中的作用。

跟着市场竞争，尤其国际市场竞争的加剧，各国公司都很重视“产品责任”和“质量保证”问题，AAAAAA增强内部质量管理，保证生产的产品使用安全、靠谱。
